発明の名称合わせガラス用中間膜、ロール体及び合わせガラス
出願人積水化学工業株式会社
代理人弁理士法人大阪フロント特許事務所
主分類C03C 27/12 20060101AFI20250214BHJP(ガラス;鉱物またはスラグウール)
要約【課題】合わせガラスにおける透過二重像を抑えることができる合わせガラス用中間膜を提供する。
【解決手段】本発明に係る合わせガラス用中間膜は、一端と、前記一端の反対側に他端とを有し、前記他端の厚みが、前記一端の厚みよりも大きく、特定の近似直線Aの式及び部分楔角の偏差の算出に基づいて、前記近似直線Aの傾き及び前記部分楔角の偏差の絶対値の最大値を算出したときに、少なくとも1つの区間Aにおいて、前記近似直線Aの傾きが-0.05mrad/m以下であり、かつ前記部分楔角の偏差の絶対値の最大値が0.2mrad以下である。
【選択図】図1
特許請求の範囲【請求項１】

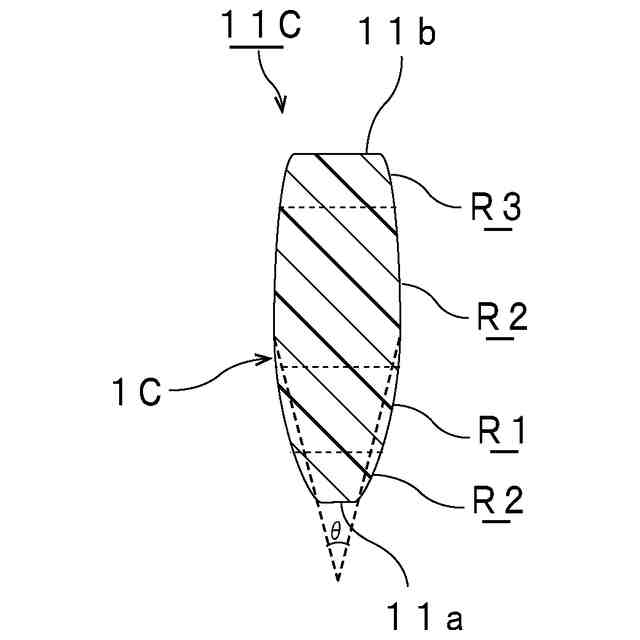

一端と、前記一端の反対側に他端とを有し、
前記他端の厚みが、前記一端の厚みよりも大きく、
下記の近似直線Ａの式及び部分楔角の偏差の算出に基づいて、前記近似直線Ａの傾き及び前記部分楔角の偏差の絶対値の最大値を算出したときに、少なくとも１つの区間Ａにおいて、前記近似直線Ａの傾きが－０．０５ｍｒａｄ／ｍ以下であり、かつ前記部分楔角の偏差の絶対値の最大値が０．２ｍｒａｄ以下である、合わせガラス用中間膜。
近似直線Ａの式及び部分楔角の偏差の算出：以下の１～４の順で近似直線Ａの式及び部分楔角の偏差を算出する。
１：中間膜の前記一端から前記他端に向けて４０ｍｍの位置を始点Ｘ、中間膜の前記他端から前記一端に向けて４０ｍｍの位置を終点Ｘとする。前記始点Ｘから前記終点Ｘに向けて、１ｍｍ間隔毎に地点Ａを選択する。
２：各地点Ａを中心とする前記一端と前記他端とを結ぶ方向の８０ｍｍの各部分領域Ａにおける部分楔角Ａを算出して、「各地点Ａでの部分楔角Ａ」を得る。
３：中間膜の前記一端から前記他端に向けて１９０ｍｍの位置を始点Ｙ、中間膜の前記他端から前記一端に向けて１９０ｍｍの位置を終点Ｙとする。各区間Ａの中心が前記始点Ｙから前記終点Ｙの間に位置するように、前記始点Ｙから前記終点Ｙに向けて、１ｍｍ間隔毎に３００ｍｍの区間Ａを設定する。
４：下記の近似直線Ａの式及び下記の部分楔角の偏差を求める。
近似直線Ａの式：各区間Ａのそれぞれにおいて、該区間Ａ内に前記地点Ａが存在する「各地点Ａでの部分楔角Ａ」から、ｘ軸方向を「中間膜の前記一端からの距離」とし、ｙ軸方向を「部分楔角Ａ」として、近似直線を作成し、各区間Ａでの近似直線Ａの式を求める。
部分楔角の偏差：前記近似直線Ａの式から、各地点Ａにおける部分楔角Ａ’を算出して、「近似直線Ａ上の各地点Ａでの部分楔角Ａ’」を得る。各区間Ａのそれぞれにおいて、該区間Ａ内に前記地点Ａが存在する「各地点Ａでの部分楔角Ａ」及び「近似直線Ａ上の各地点Ａでの部分楔角Ａ’」から、各区間Ａでの部分楔角の偏差をそれぞれ求める。
続きを表示（約 1,700 文字）【請求項２】
中間膜の前記一端から前記他端に向けて１００ｍｍの位置と、中間膜の前記一端から前記他端に向けて６００ｍｍの位置との間に含まれる少なくとも１つの区間Ａにおいて、前記近似直線Ａの傾きが－０．０５ｍｒａｄ／ｍ以下であり、かつ前記部分楔角の偏差の絶対値の最大値が０．２ｍｒａｄ以下である、請求項１に記載の合わせガラス用中間膜。
【請求項３】
中間膜の前記一端から前記他端に向けて６００ｍｍの位置と、中間膜の前記他端との間に含まれる少なくとも１つの区間Ａにおいて、前記近似直線Ａの傾きが－０．０５ｍｒａｄ／ｍ以下であり、かつ前記部分楔角の偏差の絶対値の最大値が０．２ｍｒａｄ以下である、請求項１又は２に記載の合わせガラス用中間膜。
【請求項４】
下記の近似直線Ｂの式及び部分楔角の偏差の算出に基づいて、前記近似直線Ｂの傾き及び前記部分楔角の偏差の絶対値の最大値を算出したときに、区間Ｂにおいて、前記近似直線Ｂの傾きが－０．０５ｍｒａｄ／ｍ以下であり、かつ前記部分楔角の偏差の絶対値の最大値が０．２ｍｒａｄ以下である、請求項１～３のいずれか１項に記載の合わせガラス用中間膜。
近似直線Ｂの式及び部分楔角の偏差の算出：以下の５，６の順で近似直線Ｂの式及び部分楔角の偏差を算出する。
５：中間膜の前記一端から前記他端に向けて５０ｍｍの位置と、中間膜の前記他端から前記一端に向けて５０ｍｍの位置との間の区間を区間Ｂとして設定する。
６：下記の近似直線Ｂの式及び下記の部分楔角の偏差を求める。
近似直線Ｂの式：区間Ｂにおいて、該区間Ｂ内に前記地点Ａが存在する「各地点Ａでの部分楔角Ａ」から、ｘ軸方向を「中間膜の前記一端からの距離」とし、ｙ軸方向を「部分楔角Ａ」として、近似直線Ｂを作成し、区間Ｂでの近似直線Ｂの式を求める。
部分楔角の偏差：前記近似直線Ｂの式から、各地点Ａにおける部分楔角Ａ’’を算出して、「近似直線Ｂ上の各地点Ａでの部分楔角Ａ’’」を得る。区間Ｂにおいて、該区間Ｂ内に前記地点Ａが存在する「各地点Ａでの部分楔角Ａ」及び「近似直線Ｂ上の各地点Ａでの部分楔角Ａ’’」から、区間Ｂでの部分楔角の偏差をそれぞれ求める。
【請求項５】
中間膜の少なくとも一方の外表面がエンボス加工されている、請求項１～４のいずれか１項に記載の合わせガラス用中間膜。
【請求項６】
中間膜の前記エンボス加工された外表面の５０％以上の領域が、中間膜の前記エンボス加工された外表面全体の十点平均粗さの平均値±３０％以内の十点平均粗さを有する、請求項５に記載の合わせガラス用中間膜。
【請求項７】
中間膜の前記一端と前記他端との間の距離をＵとしたときに、前記一端から前記他端に向かって０．０５Ｕの第１の位置のＭＤ方向における１５０℃での第１の熱収縮率と、前記一端から前記他端に向かって０．５Ｕの第２の位置のＭＤ方向における１５０℃での第２の熱収縮率と、前記一端から前記他端に向かって０．９５Ｕの第３の位置のＭＤ方向における１５０℃での第３の熱収縮率との３つの熱収縮率のうち、最大の熱収縮率と最小の熱収縮率との差の絶対値が１５％以下である、請求項１～６のいずれか１項に記載の合わせガラス用中間膜。
【請求項８】
最大厚みが１７００μｍ以下である、請求項１～７のいずれか１項に記載の合わせガラス用中間膜。
【請求項９】
巻き芯と、
請求項１～８のいずれか１項に記載の合わせガラス用中間膜とを備え、
前記合わせガラス用中間膜が、前記巻き芯の外周に巻かれている、ロール体。
【請求項１０】
第１の合わせガラス部材と、
第２の合わせガラス部材と、
請求項１～８のいずれか１項に記載の合わせガラス用中間膜とを備え、
前記第１の合わせガラス部材と前記第２の合わせガラス部材との間に、前記合わせガラス用中間膜が配置されている、合わせガラス。

発明の詳細な説明【技術分野】
【０００１】
本発明は、合わせガラスを得るために用いられる合わせガラス用中間膜に関する。また、本発明は、上記合わせガラス用中間膜を用いたロール体及び合わせガラスに関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
合わせガラスは、外部衝撃を受けて破損してもガラスの破片の飛散量が少なく、安全性に優れている。このため、上記合わせガラスは、自動車、鉄道車両、航空機、船舶及び建築物等に広く使用されている。上記合わせガラスは、２つのガラス板の間に合わせガラス用中間膜を挟み込むことにより、製造されている。
【０００３】
また、自動車に用いられる上記合わせガラスとして、ヘッドアップディスプレイ（ＨＵＤ）が知られている。ＨＵＤでは、自動車のフロントガラスに、自動車の走行データである速度などの計測情報等を表示させることができ、運転者はフロントガラスの前方に表示が映し出されているように認識することができる。
【０００４】
上記ＨＵＤでは、計測情報等が、二重に見えるという問題がある。
【０００５】
二重像を抑制するために、楔状の中間膜が用いられている。下記の特許文献１には、一対のガラス板の間に、所定の楔角を有する楔状の中間膜が挟み込まれた合わせガラスが開示されている。このような合わせガラスでは、中間膜の楔角の調整により、１つのガラス板で反射される計測情報の表示と、別のガラス板で反射される計測情報の表示とを、運転者の視野で１点に結ぶことができる。このため、計測情報の表示が二重に見え難く、運転者の視界を妨げにくい。
【先行技術文献】
【特許文献】
【０００６】
特表平４－５０２５２５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
従来、二重像を抑制するために、中間膜の楔角が調整されている。しかしながら、中間膜の楔角を調整しただけでは、合わせガラスにおける透過二重像を十分に抑えることができないことがある。透過二重像とは、例えば、対向車のヘッドランプの照射により二重像が観察される現象である。
【０００８】
近年、ＨＵＤの多様化によって、楔角が一定ではない中間膜が求められている。例えば、ＨＵＤの表示領域に対応する中間膜の表示対応領域の楔角が大きい場合には、表示対応領域以外の領域の楔角を小さくすることがある。このような楔角の調整によって、中間膜全体での楔角が大きくなりすぎないようにすることができる。中間膜全体での楔角を大きくなりすぎないようにすることで、中間膜におけるしわの発生などを抑えることができる。また、中間膜をロール体とした場合に、巻ずれが生じにくくなる。
【０００９】
しかしながら、楔角が一定ではない中間膜においては、楔角が大きく変化する位置が存在しやすい。このため、合わせガラスにおける透過二重像が生じやすい傾向がある。特に、楔角が大きく変化する位置にて、合わせガラスにおける透過二重像が生じることがある。
【００１０】
本発明の目的は、合わせガラスにおける透過二重像を抑えることができる合わせガラス用中間膜を提供することである。また、本発明は、上記合わせガラス用中間膜を用いたロール体及び合わせガラスを提供することも目的とする。
【課題を解決するための手段】
