公開番号2025180173
公報種別公開特許公報(A)
公開日2025-12-11
出願番号2024087330
出願日2024-05-29
発明の名称表示方法及び表示システム
出願人セイコーエプソン株式会社
代理人個人,個人,個人,個人
主分類G09G 5/00 20060101AFI20251204BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】表示内容の画面連動を実現する。
【解決手段】マスター画像を取得、第1表示装置の第1表示画面の第1アスペクト比を取得、第1アスペクト比に基づいて、マスター画像のマスター領域に第1領域を設定、第1領域の内部の画像部分がトリミングされた第1画像を第1表示画面に表示、第2表示装置の第2表示画面の第2アスペクト比を取得、第2アスペクト比に基づいて、マスター領域に、第1領域と重複する重複領域を有し且つマスター領域において互いに直交する第1方向または第2方向の少なくとも一方で第1領域とは重複しない非重複領域を有する第2領域を設定、第2領域の内部の画像部分がトリミングされた第2画像を第2表示画面に表示、第1領域と第2領域との位置関係を設定、第1領域と第2領域との一方に関する更新があった場合、位置関係を維持するように他方に関する更新、を行う表示方法。
【選択図】図1
特許請求の範囲【請求項１】
マスター画像を取得すること、
第１表示装置の第１表示画面の第１アスペクト比を取得すること、
前記第１アスペクト比に基づいて、前記マスター画像のマスター領域に第１領域を設定すること、
前記マスター画像における前記第１領域の内部の画像部分がトリミングされた第１画像を前記第１表示画面に表示すること、
前記第１表示装置とは異なる第２表示装置の第２表示画面の第２アスペクト比を取得すること、
前記第２アスペクト比に基づいて、前記マスター領域に、前記第１領域と重複する重複領域を有し且つ前記マスター領域において互いに直交する第１方向または第２方向の少なくとも一方で前記第１領域とは重複しない非重複領域を有する第２領域を設定すること、
前記マスター画像における前記第２領域の内部の画像部分がトリミングされた第２画像を前記第２表示画面に表示すること、
前記第１領域と前記第２領域との位置関係を設定すること、
前記第１領域と前記第２領域との一方に関する更新があった場合、前記位置関係を維持するように他方に関する更新をすること、
を行う表示方法。
続きを表示（約 1,100 文字）【請求項２】
前記第１画像を更新する操作を受け付けること、
前記操作及び前記位置関係に基づいて、前記第２画像を更新すること、
を行う請求項１に記載の表示方法。
【請求項３】
前記第２画像を更新する操作を受け付けること、
前記操作及び前記位置関係に基づいて、前記第１画像を更新すること、
を行う請求項１に記載の表示方法。
【請求項４】
前記第１画像を更新する前記操作または前記第２画像を更新する前記操作は、スワイプ操作、ピンチイン操作、ピンチアウト操作、または、回転操作のうちの少なくとも１つを含む、
請求項２または請求項３に記載の表示方法。
【請求項５】
前記位置関係は、前記第１領域の第１中心点の位置と前記第２領域の第２中心点の位置とが一致する関係である、
請求項１に記載の表示方法。
【請求項６】
前記位置関係を表す第１位置関係情報を前記第２画像に表示する、
請求項１に記載の表示方法。
【請求項７】
前記位置関係を表す第２位置関係情報を前記第１画像に表示する、
請求項６に記載の表示方法。
【請求項８】
前記位置関係は、前記第１領域と前記第２領域との相対位置座標で表される、
請求項１に記載の表示方法。
【請求項９】
第１表示装置と、第２表示装置と、を備え、
前記第１表示装置は、
マスター画像を取得し、
前記第１表示装置の第１表示画面の第１アスペクト比を取得し、
前記第１アスペクト比に基づいて、前記マスター画像のマスター領域に第１領域を設定し、
前記マスター画像における前記第１領域の内部の画像部分がトリミングされた第１画像を前記第１表示画面に表示し、
前記第１表示装置または前記第２表示装置は、
前記第２表示装置の第２表示画面の第２アスペクト比を取得し、
前記第２アスペクト比に基づいて、前記マスター領域に、前記第１領域と重複する重複領域を有し且つ前記マスター領域において互いに直交する第１方向または第２方向の少なくとも一方で前記第１領域とは重複しない非重複領域を有する第２領域を設定し、
前記第２表示装置は、
前記マスター画像における前記第２領域の内部の画像部分がトリミングされた第２画像を前記第２表示画面に表示し、
前記第１表示装置は、
前記第１領域と前記第２領域との位置関係を設定し、
前記第１表示装置または前記第２表示装置は、
前記第１領域と前記第２領域との一方に関する更新があった場合、前記位置関係を維持するように他方に関する更新をする、
表示システム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、表示方法及び表示システムに関する。
続きを表示（約 3,000 文字）【背景技術】
【０００２】
スマートフォンからプロジェクターに画像を供給し、当該プロジェクターが当該画像を投影するシステムが知られている（例えば、特許文献１参照。）。
特許文献１には、スマートフォンとプロジェクターとが接続されること、無線の通信インターフェイスでは、例えば、Ｍｉｒａｃａｓｔ（登録商標）の接続が行われること、が記載されている。
【０００３】
また、特許文献１には、プロジェクターでは、当該プロジェクターに接続されているスマートフォンがいわゆる縦方向で使用されるときに、ＤＭＤ（ＤｉｇｉｔａｌＭｉｃｒｏ－ｍｉｒｒｏｒＤｅｖｉｃｅ）を通常使用状態で使用する場合、スクリーンに横方向の両側が黒帯の投影画像の投影表示を行うこと、が記載されている。
また、特許文献１には、プロジェクターでは、当該プロジェクターに接続されているスマートフォンが縦方向で使用されているという通知を受けた場合に、ＤＭＤを９０度回転させる制御を行うことで、当該スマートフォンに表示している画像のアスペクト比を維持すること、が記載されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－９７１０７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、従来の技術では、プロジェクターがＤＭＤを９０度回転させる機構を有していない装置である場合には、プロジェクターによってスクリーンに横方向の両側が黒帯の投影画像の投影表示が行われるため、表示領域を最大限活用することができなかった。
【課題を解決するための手段】
【０００６】
上記課題を解決するために一態様は、マスター画像を取得すること、第１表示装置の第１表示画面の第１アスペクト比を取得すること、前記第１アスペクト比に基づいて、前記マスター画像のマスター領域に第１領域を設定すること、前記マスター画像における前記第１領域の内部の画像部分がトリミングされた第１画像を前記第１表示画面に表示すること、前記第１表示装置とは異なる第２表示装置の第２表示画面の第２アスペクト比を取得すること、前記第２アスペクト比に基づいて、前記マスター領域に、前記第１領域と重複する重複領域を有し且つ前記マスター領域において互いに直交する第１方向または第２方向の少なくとも一方で前記第１領域とは重複しない非重複領域を有する第２領域を設定すること、前記マスター画像における前記第２領域の内部の画像部分がトリミングされた第２画像を前記第２表示画面に表示すること、前記第１領域と前記第２領域との位置関係を設定すること、前記第１領域と前記第２領域との一方に関する更新があった場合、前記位置関係を維持するように他方に関する更新をすること、を行う表示方法である。
【０００７】
上記課題を解決するために一態様は、第１表示装置と、第２表示装置と、を備え、前記第１表示装置は、マスター画像を取得し、前記第１表示装置の第１表示画面の第１アスペクト比を取得し、前記第１アスペクト比に基づいて、前記マスター画像のマスター領域に第１領域を設定し、前記マスター画像における前記第１領域の内部の画像部分がトリミングされた第１画像を前記第１表示画面に表示し、前記第１表示装置または前記第２表示装置は、前記第２表示装置の第２表示画面の第２アスペクト比を取得し、前記第２アスペクト比に基づいて、前記マスター領域に、前記第１領域と重複する重複領域を有し且つ前記マスター領域において互いに直交する第１方向または第２方向の少なくとも一方で前記第１領域とは重複しない非重複領域を有する第２領域を設定し、前記第２表示装置は、前記マスター画像における前記第２領域の内部の画像部分がトリミングされた第２画像を前記第２表示画面に表示し、前記第１表示装置は、前記第１領域と前記第２領域との位置関係を設定し、前記第１表示装置または前記第２表示装置は、前記第１領域と前記第２領域との一方に関する更新があった場合、前記位置関係を維持するように他方に関する更新をする、表示システムである。
【図面の簡単な説明】
【０００８】
実施形態に係る表示システムの概略的な構成例を示す図である。
実施形態に係る第１表示装置の概略的な構成例を示す図である。
実施形態に係る第２表示装置の概略的な構成例を示す図である。
実施形態に係る第３表示装置の概略的な構成例を示す図である。
実施形態に係るサーバー装置の概略的な構成例を示す図である。
実施形態に係るサーバー装置に記憶される地図情報の一例を示す図である。
実施形態に係る第１表示装置におけるマスターレイヤーの構成例を示す図である。

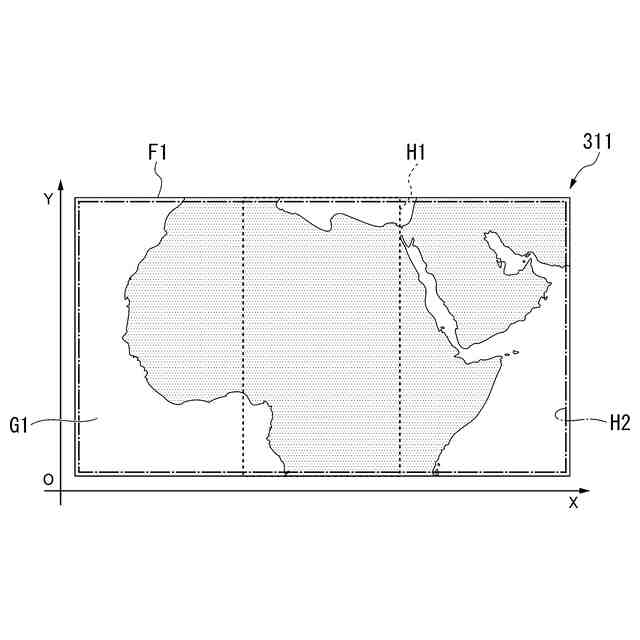

実施形態に係る第１表示装置の第１表示画面に表示される第１画像の一例を示す図である。
実施形態に係る第２表示装置の第２表示画面に表示される第２画像の一例を示す図である。
実施形態に係る第１表示装置での画像表示で行われる処理の手順の一例を示す図である。
実施形態に係る共有元のデバイスの画面の第１領域と共有先のデバイスの画面の第２領域との関係を模式的に説明するための図である。
実施形態に係る領域の中心の一例を示す図である。
実施形態に係る領域の中心の一例を示す図である。
実施形態に係る領域の中心の一例を示す図である。
実施形態に係る共有先の画像において第１領域と第２領域との位置関係を表すアイコンの一例を示す図である。
実施形態に係る共有元の画像において第１領域と第２領域との位置関係を表すアイコンの一例を示す図である。
背景技術に係る画面共有の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、実施形態について、図面を参照して説明する。
なお、以下の説明において、図面に表される領域などの寸法は、説明のための例示であり、必ずしも厳密な寸法であるとは限らず、また、必ずしも図示される寸法に限定されない。
また、図面において、重複する２以上の線分を図示するに当たり、これらの線分を見やすくするために、これらの線分を少しずらして図示する場合がある。
また、以下の説明では、構成部の名称に第１、第２などのように数字またはアルファベットあるいはこれらの組み合わせを付す場合があるが、これは説明の便宜上のものであり、開示内容を不要に限定する意図はない。
【００１０】
図１は、実施形態に係る表示システム１の概略的な構成例を示す図である。
表示システム１は、第１表示装置Ａ１と、第２表示装置Ａ２と、第３表示装置Ａ３と、サーバー装置Ｄ１と、を有している。
図１には、第１表示装置Ａ１を操作する第１ユーザーＥ１と、第２表示装置Ａ２を操作する第２ユーザーＥ２と、第３表示装置Ａ３を操作する第３ユーザーＥ３と、を示してある。
（【００１１】以降は省略されています）
