公開番号2025177729
公報種別公開特許公報(A)
公開日2025-12-05
出願番号2024084795
出願日2024-05-24
発明の名称現像装置、画像形成装置、現像剤収容体、及び現像剤充填方法
出願人沖電気工業株式会社
代理人個人,個人,個人
主分類G03G 15/08 20060101AFI20251128BHJP(写真;映画;光波以外の波を使用する類似技術;電子写真;ホログラフイ)
要約【課題】現像装置に収容されている初期の現像剤の量を増加させた場合であっても、媒体上に印刷された現像剤像の画像定着性を高くする。
【解決手段】現像装置(10)は、静電潜像を担持し、回転軸を中心として回転可能な像担持体(11)と、第1の現像剤(A)と第1の現像剤(A)よりも軟化点温度(T_1/2)の高い第2の現像剤(B)とが混合されている現像剤(21b)を収容している収容部(15)と、静電潜像を現像する現像剤担持体(12)と、を有し、現像剤(21b)における第1の現像剤(A)の第1の重量比率をαとし、現像剤(21b)における第2の現像剤(B)の第2の重量比率を1-αとしたときに、αは0.2以上で1未満であり、収容部(15)に収容可能な現像剤の最大重量(M)に対する収容部(15)に収容されている現像剤(21b)の重量(N)の重量百分率(P)は、20[%]以上である。

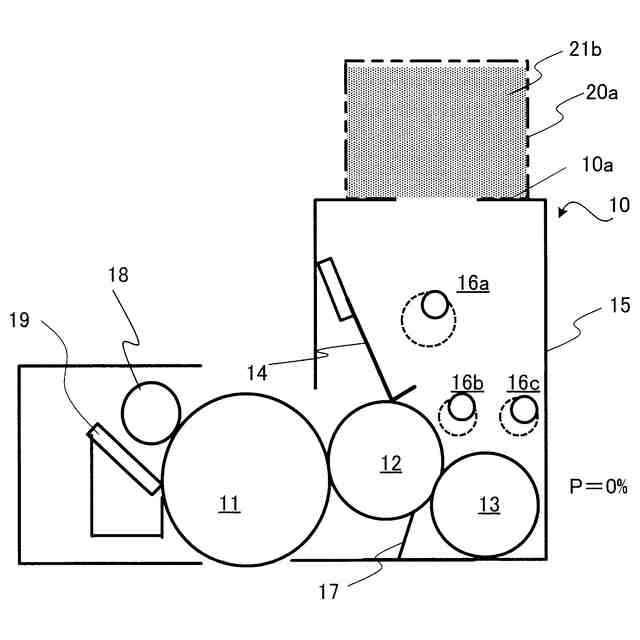

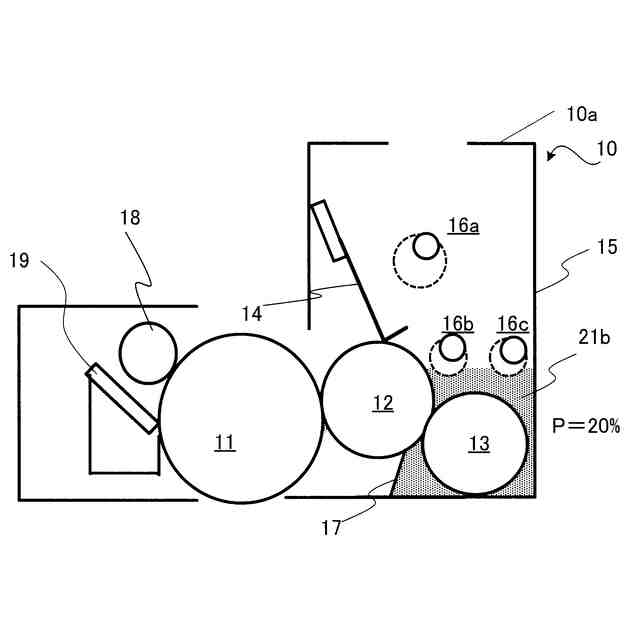

【選択図】図5
特許請求の範囲【請求項１】
静電潜像を担持し、回転軸を中心として回転可能な像担持体と、
第１の現像剤と前記第１の現像剤よりも軟化点温度の高い第２の現像剤とが混合されている現像剤を収容している収容部と、
前記静電潜像を前記現像剤により現像する現像剤担持体と、
を有し、
前記現像剤における前記第１の現像剤の第１の重量比率をαとし、前記現像剤における前記第２の現像剤の第２の重量比率を１－αとしたときに、αは０．２以上で１未満であり、
前記収容部に収容可能な現像剤の最大重量に対する前記収容部に収容されている前記現像剤の重量の重量百分率は、２０［％］以上である
ことを特徴とする現像装置。
続きを表示（約 1,000 文字）【請求項２】
前記現像剤が収容される現像剤収容体をさらに備え、
前記現像剤収容体から前記収容部へ前記現像剤が供給される
ことを特徴とする請求項１に記載の現像装置。
【請求項３】
前記第１の重量比率αは、０．２以上で０．７以下である
ことを特徴とする請求項１又は２に記載の現像装置。
【請求項４】
前記重量百分率は、２０［％］以上で７０［％］以下である
ことを特徴とする請求項１又は２に記載の現像装置。
【請求項５】
前記第１の現像剤の第１のガラス転移温度は、４３［℃］以上４６［℃］以下であり、
前記第２の現像剤の第２のガラス転移温度は、５７［℃］以上６０［℃］以下である、
ことを特徴とする請求項１又は２に記載の現像装置。
【請求項６】
前記第１の現像剤の第１の軟化点温度は、１２３［℃］以上１２６［℃］以下であり、
前記第２の現像剤の第２の軟化点温度は、１３７［℃］以上１４０［℃］以下である、
ことを特徴とする請求項５に記載の現像装置。
【請求項７】
前記第２のガラス転移温度から前記第１のガラス転移温度を差し引いて得られた第１の差分は、１１［℃］以上１７［℃］以下である、
ことを特徴とする請求項５に記載の現像装置。
【請求項８】
前記第２の軟化点温度から前記第１の軟化点温度を差し引いて得られた第２の差分は、１１［℃］以上１７［℃］以下である、
ことを特徴とする請求項６に記載の現像装置。
【請求項９】
請求項１又は２に記載の現像装置を有する画像形成装置。
【請求項１０】
現像剤を収容する収容部を有する現像装置に装着され、前記収容部内に供給される現像剤を収容している現像剤収容体において、
前記現像剤は、第１の現像剤と前記第１の現像剤よりも軟化点温度の高い第２の現像剤とが混合されており、
前記現像剤における前記第１の現像剤の第１の重量比率をαとし、前記現像剤における前記第２の現像剤の第２の重量比率を１－αとしたときに、αは０．２以上で１未満であり、
前記収容部に収容可能な現像剤の最大重量に対する前記収容部に収容されている前記現像剤の重量の重量百分率は、２０［％］以上である
ことを特徴とする現像剤収容体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、現像装置、現像装置を有する画像形成装置、現像装置に装着される現像剤収容体、及び現像装置又は現像剤収容体に現像剤を充填する現像剤充填方法に関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
電子写真方式を用いる画像形成装置の現像装置（画像形成ユニット）には、感光体ドラムの表面に形成された静電潜像を現像するために使用される現像剤が収容されている（例えば、特許文献１を参照）。一般に、新品（例えば、購入直後）の現像装置に予め収容されている初期の現像剤は、現像装置に現像剤を補給するための現像剤収容体（トナーカートリッジ）に収容されている補給用の現像剤と特性が異なる場合がある。これは、現像装置に予め収容されている初期の現像剤には、長期間が経過した場合であっても特性が変化し難い性質が要求されるためである。
【０００３】
そのため、初期の現像剤を用いて印刷された印刷物と、補給用の現像剤を用いて印刷された印刷物とでは画像定着性が異なる場合があるため、従来の現像装置では、予め収容されている初期の現像剤の量を少ない量に設定することで、初期の現像剤による印刷物と補給用の現像剤による印刷物との画像定着性の差を軽減させていた。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－２７６６６０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、現像装置に予め収容されている初期の現像剤の量を増やしたいという要求がある。初期の現像剤の量を増やした場合には、補給用の現像剤に入れ替わるまでの長い期間、画像定着性が劣る現像剤像が形成されるという課題があった。
【０００６】
本開示は、初期の現像剤の高い保存性を確保しつつ、媒体上に印刷された現像剤像の画像定着性を高くすることができる現像装置、画像形成装置、現像剤収容体、及び現像剤充填方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
本開示の現像装置は、静電潜像を担持し、回転軸を中心として回転可能な像担持体と、第１の現像剤と前記第１の現像剤よりも軟化点温度の高い第２の現像剤とが混合されている現像剤を収容している収容部と、前記静電潜像を前記現像剤により現像する現像剤担持体と、を有し、前記現像剤における前記第１の現像剤の第１の重量比率をαとし、前記現像剤における前記第２の現像剤の第２の重量比率を１－αとしたときに、αは０．２以上で１未満であり、前記収容部に収容可能な現像剤の最大重量に対する前記収容部に収容されている前記現像剤の重量の重量百分率は、２０［％］以上であることを特徴とする。
【０００８】
本開示の他の現像装置は、上記現像装置であって、前記現像剤が収容される現像剤収容体をさらに備え、前記現像剤収容体から前記収容部へ前記現像剤が供給されることを特徴とする。
【０００９】
本開示の画像形成装置は、上記いずれかの現像装置を有することを特徴とする。
【００１０】
本開示の現像剤収容体は、現像剤を収容する収容部を有する現像装置に装着され、前記収容部内に供給される現像剤を収容している収容体であって、前記現像剤は、第１の現像剤と前記第１の現像剤よりも軟化点温度の高い第２の現像剤とが混合されており、前記現像剤における前記第１の現像剤の第１の重量比率をαとし、前記現像剤における前記第２の現像剤の第２の重量比率を１－αとしたときに、αは０．２以上で１未満であり、前記収容部に収容可能な現像剤の最大重量に対する前記収容部に収容されている前記初期の現像剤の重量の重量百分率は、２０［％］以上であることを特徴とする。
（【００１１】以降は省略されています）
