公開番号2025170514
公報種別公開特許公報(A)
公開日2025-11-19
出願番号2024075152
出願日2024-05-07
発明の名称ワイヤーハーネス接続構造及びワイヤーハーネス接続構造の製造方法
出願人矢崎総業株式会社
代理人個人,個人,個人
主分類H02G 3/30 20060101AFI20251112BHJP(電力の発電,変換,配電)
要約【課題】バスバーの曲げや切断などによる寸法の公差を吸収し、対象物への固定を容易にすることが可能なワイヤーハーネス接続構造を提供する。
【解決手段】ワイヤーハーネス接続構造1は、バスバー10と、バスバー10が貫通した樹脂体25を含み、対象物に固定するための固定部材20とを備え、樹脂体25からバスバー10が突き出した部分の樹脂体25は露出している。

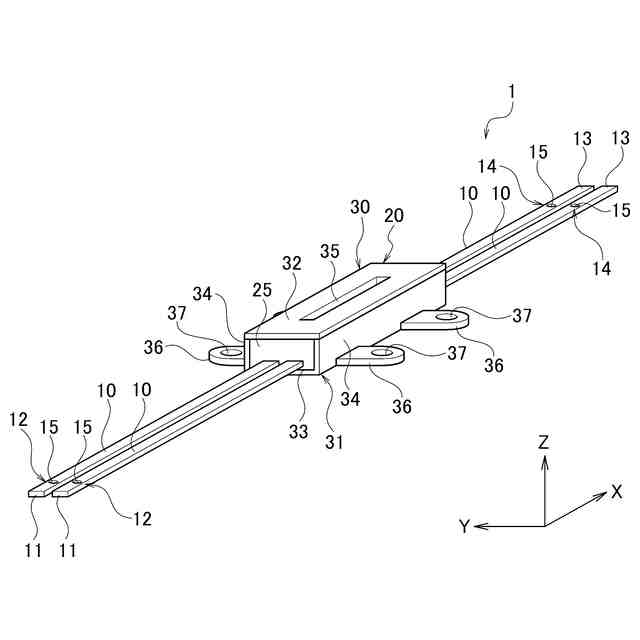

【選択図】図1
特許請求の範囲【請求項１】
バスバーと、
前記バスバーが貫通した樹脂体を含み、対象物に固定するための固定部材と、
を備え、
前記樹脂体から前記バスバーが突き出した部分の前記樹脂体は露出している、ワイヤーハーネス接続構造。
続きを表示（約 600 文字）【請求項２】
前記固定部材は、前記バスバーと前記樹脂体を収容する収容部材を含み、前記樹脂体は前記収容部材の内部空間に充填されている、請求項１に記載のワイヤーハーネス接続構造。
【請求項３】
前記バスバーは板状である、請求項１又は２に記載のワイヤーハーネス接続構造。
【請求項４】
前記バスバーは、第１端部に設けられ、第１相手方部材に電気的に接続される第１接続部と、前記第１端部とは反対側の端部である第２端部に設けられ、第２相手方部材に電気的に接続される第２接続部とを含み、
前記固定部材は、前記バスバーの前記第１端部と前記第２端部との間に設けられる、請求項１又は２に記載のワイヤーハーネス接続構造。
【請求項５】
前記樹脂体は樹脂発泡体を含む、請求項１又は２に記載のワイヤーハーネス接続構造。
【請求項６】
請求項２に記載のワイヤーハーネス接続構造の製造方法であって、
前記製造方法は、
前記収容部材の前記内部空間にバスバーが挿通された状態で前記バスバーと前記収容部材とを支持部材に取り付ける工程と、
前記バスバーと前記収容部材とを前記支持部材に取り付けた状態で、前記収容部材の前記内部空間内に樹脂を充填して硬化させ、前記樹脂体を形成する工程と、
を含む、ワイヤーハーネス接続構造の製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ワイヤーハーネス接続構造及びワイヤーハーネス接続構造の製造方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
電気自動車及びプラグインハイブリッド自動車などのような電動車両の高性能化に伴い、ワイヤーハーネスに流れる電流量の増加が求められている。ワイヤーハーネスに流れる電流量を増やすためには、ワイヤーハーネスに電流を流した際の発熱や電流の損失を小さくするために電線径を大きくすることが考えられる。しかしながら、電線径を大きくすると、導体の柔軟性が低くなり、車両内の限られたスペースに配索をすることが困難になる。一方、円筒状のソリッドコアを用いて大電流を流すことが可能な一体型バスバーが知られている。
【０００３】
特許文献１には、一体型バスバーと、バスバー上で成形コネクタと電気接続するよう構成される第１の接続点と、成形コネクタと反対側にある端部においてバスバーに電気的に結合される第２の接続点とを備える、電気自動車配電システムが開示されている。一体型バスバーは、ソリッドコア導体、絶縁層、シールド層、及び、ソリッドコア導体から形成される少なくとも１つの成形コネクタを備えている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２３－５１７７１４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
従来技術では、バスバーの両端に第１の接続点と第２の接続点とが設けられているが、バスバーが長い場合には、バスバーの共振による異音、及び共振による接続部への影響が生じるおそれがある。これらを防止するためには、第１の接続点と第２の接続点との中間部分を固定することが好ましい。
【０００６】
しかしながら、バスバーは電線よりも硬い導体であり、柔軟性が低い。そのため、バスバーの中間部分をクランプ又はクリップなどで対象物に固定した場合に、バスバーの公差による固定位置の変化を吸収することができず、車両への組付けが困難になったり、組付けができなくなったりするおそれがある。
【０００７】
本発明は、このような従来技術が有する課題に鑑みてなされたものである。そして本発明の目的は、バスバーの曲げや切断などによる寸法の公差を吸収し、対象物への固定を容易にすることが可能なワイヤーハーネス接続構造及びワイヤーハーネス接続構造の製造方法を提供することにある。
【課題を解決するための手段】
【０００８】
本発明の態様に係るワイヤーハーネス接続構造は、バスバーと、バスバーが貫通した樹脂体を含み、対象物に固定するための固定部材とを備えている。樹脂体からバスバーが突き出した部分の樹脂体は露出している。
【０００９】

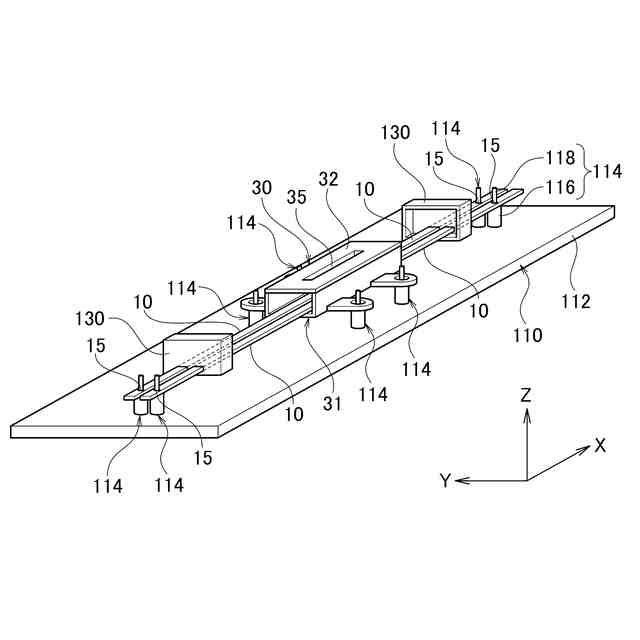

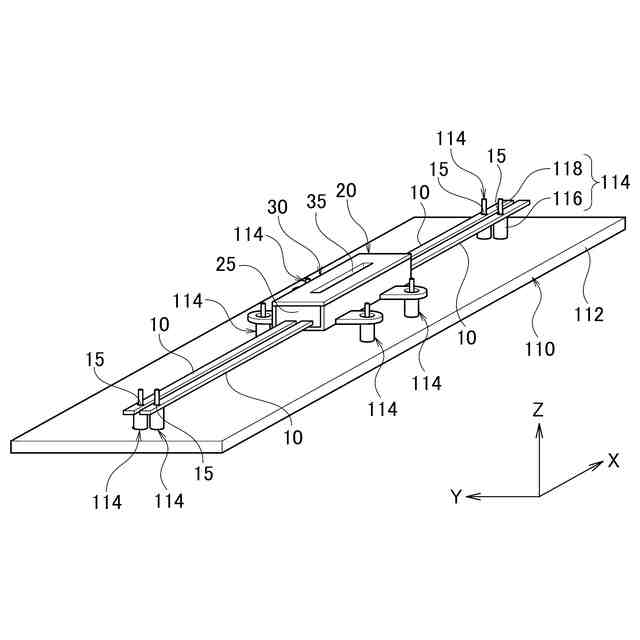

本発明の他の態様に係るワイヤーハーネス接続構造の製造方法は、収容部材の内部空間にバスバーが挿通された状態でバスバーと収容部材とを支持部材に取り付ける工程を含む。ワイヤーハーネス接続構造の製造方法は、バスバーと収容部材とを支持部材に取り付けた状態で、収容部材の内部空間内に樹脂を充填して硬化させ、樹脂体を形成する工程とを含む。
【発明の効果】
【００１０】
本発明によれば、バスバーの曲げや切断などによる寸法の公差を吸収し、対象物への固定を容易にすることが可能なワイヤーハーネス接続構造及びワイヤーハーネス接続構造の製造方法を提供することができる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
