公開番号2025169772
公報種別公開特許公報(A)
公開日2025-11-14
出願番号2024074868
出願日2024-05-02
発明の名称免震エキスパンションジョイント用パネル
出願人三洋工業株式会社,三井住友建設株式会社
代理人個人
主分類E04B 1/68 20060101AFI20251107BHJP(建築物)
要約【課題】仕上げ層に現れる水染みを防止することができる免震エキスパンションジョイント用パネルを提供すること。
【解決手段】本発明に係る免震エキスパンションジョイント用パネルは、箱状のメインパネルと、メインパネル内に積層された下地層及び仕上げ層とを備え、メインパネルの一辺が回動可能に固定され、メインパネルが反対側に設けられた段部の高さに対応する形状を有し、免震クリアランスを覆って段部に載り、かつ、免震クリアランスが想定される最大長まで開いた時に段部に載った状態を維持できる長さを有し、さらに、免震クリアランスが想定される最小長まで閉じる過程で、一辺を中心に上方に回動してその反対側の段部を乗り越えることができるように構成された免震エキスパンションジョイント用パネルであって、前記メインパネルに複数の水抜き孔を備え、その水抜き孔によるメインパネルの開口率が5～90%であることを特徴としている。
【選択図】図1
特許請求の範囲【請求項１】
箱状のメインパネルと、メインパネル内に積層された下地層及び仕上げ層とを備え、
前記メインパネルの一辺が回動可能に固定され、前記メインパネルが段部の高さに対応する形状を有し、免震クリアランスを覆って段部に載り、かつ、免震クリアランスが想定される最大長まで開いた時に段部に載った状態を維持できる長さを有し、さらに、免震クリアランスが想定される最小長まで閉じる過程で、一辺を中心に上方に回動して段部を乗り越えることができるように構成された免震エキスパンションジョイント用パネルであって、前記メインパネルが複数の水抜き孔を備え、その水抜き孔によるメインパネルの開口率が５～９０％であることを特徴とする免震エキスパンションジョイント用パネル。
続きを表示（約 720 文字）【請求項２】
前記水抜き孔によるメインパネルの開口率が２０～９０％であることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項３】
前記箱状のメインパネルが、底板と、底板の外周から底板を囲むように立ち上がる側板とから成り、前記水抜き孔が、底板及び／又は側板に形成されていることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項４】
メインパネルの底板に複数の補強材を設け、前記補強材上に前記下地層を配置することにより、下地層と底板との間に、複数の水抜き孔を有する空気層を形成することを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項５】
各水抜き孔が千鳥状又は並列状に配置されていることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項６】
前記メインパネルの底板がメッシュパネルから成ることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項７】
前記メインパネルが、その底板に免震側から非免震側への向きに補強材を備え、前記水抜き孔が前記補強材の向きと直交する方向に配置されていることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。
【請求項８】
前記メインパネルが、その底板に免震側から非免震側への向きと直交する方向に設けた補強材を備え、前記水抜き孔が前記補強材の向きと直交する方向に設置されていることを特徴とする請求項１に記載の免震エキスパンションジョイント用パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は、免震エキスパンションジョイントに用いられるパネルに関する。
続きを表示（約 6,300 文字）【背景技術】
【０００２】
近年、地震の増加に伴い地震の揺れを吸収する免震構造を採用する免震建物が増加している。
免震構造は、建物と基礎との間に積層ゴム等の免震層を設け、地震による地盤の水平動が建物に直接伝わらないようにした構造であり、これにより、建物は、地震による揺れに追随せずにゆっくり動くため地盤からの地震力を受けることがない。
上記したように免震構造を備えた免震建物（免震側）は、地震発生時には、免震構造を備えていない非免震部分（非免震側）とは異なる挙動をとるため、免震側と非免震側との間には、「隙間」、即ち、免震クリアランスが必要である。
免震クリアランスを確保するための隙間は、そのまま放置すると、日常生活で人が足を引っかけてしまったり、物を落としてしまったりする等の様々な問題が生じるため、免震構造を採用する際には、免震クリアランスを塞ぐために免震エキスパンションジョイントが設けられる。
【発明の概要】
【発明が解決しようとする課題】
【０００３】
免震クリアランスは、地震の揺れによる動きは免震側と非免震側で異なるため、その幅が伸縮する。免震エキスパンションジョイントは、免震クリアランスの変化に応じて、隙間が開かないように免震側、あるいは、非免震側のいずれか一方が固定され、もう一方が移動可能するように支持されている。
上記した免震エキスパンションジョイントは、平常時は勿論、地震発生時においても免震側と非免震側との間に大きな隙間が開くことがなく、かつ、その上を人や車両等が通行できるような所定の強度が必要となる。
この免震エキスパンションジョイントを石材やタイル等の仕上げとする場合、一般的にはこれを箱状パネルとして施工する。
具体的には、箱状のメインパネルと、メインパネルに設けられた水分量の少ないモルタル（以下、敷きモルタル）等の下地層と、下地層にセメントペースト層を介して施工された石材やタイル等の仕上げ層とから成り、その一辺が回動可能に固定され、反対側に設けられた段部の高さに対応する形状を有し、免震クリアランスを覆って段部に載り、かつ、免震クリアランスが想定される最大長まで開いた時に段部に載った状態を維持できる長さを有し、さらに、免震クリアランスが想定される最小長まで閉じる過程で、固定側の一辺を中心に上方に回動するなどして段部を乗り越えることができるように構成されている。
上記の免震エキスパンションジョイントは、平常時の安全性を確保しながら、地震発生時においても免震クリアランスにより生じる隙間を無くし、その上を通行する人や車両等の安全性を確保することが可能である。
従来の免震エキスパンションジョイントは屋内外の人目に付く場所に設置されることが多いが、機能面のみが重視されており、外観については殆ど配慮されていない。
そのため、外観の悪化を防止する方策についても、殆ど開発されていない。
具体的には、従来の石材等の仕上げ用免震エキスパンションジョイントは、上記のようにその剛性及び機能性を確保するために箱状のメインパネルに下地層、セメントペースト層及び仕上げ層で構成されているが、降雨等によって仕上げ層に設けた目地等から徐々にその内側に水が浸入し、これがメインパネル内部で溜まり、この溜まった水分が増加し、石材等の仕上げ層裏面まで上がってくると、仕上げ層が吸水することによってその表面に水染みを生じさせ、外観を著しく悪化させるという問題があった。
本発明は、上記の問題点を解決し、仕上げ層に現れる水染みを防止することができる免震エキスパンションジョイント用パネルを提供することを目的としている。
【課題を解決するための手段】
【０００４】
上記した目的を達成するために、本発明に係る免震エキスパンションジョイント用パネルは、箱状のメインパネルと、メインパネル内に積層された下地層及び仕上げ層とを備え、メインパネルの一辺が回動可能に固定され、メインパネルが反対側に設けられた段部の高さに対応する形状を有し、免震クリアランスを覆って段部に載り、かつ、免震クリアランスが想定される最大長まで開いた時に段部に載った状態を維持できる長さを有し、さらに、免震クリアランスが想定される最小長まで閉じる過程で、一辺を中心に上方に回動してその反対側の段部を乗り越えることができるように構成された免震エキスパンションジョイント用パネルであって、前記メインパネルに複数の水抜き孔を備え、その水抜き孔によるメインパネルの開口率が５～９０％であることを特徴としている。
好ましくは、前記の水抜き孔によるメインパネルの開口率が２０～９０％であり得る。
また、前記箱状のメインパネルは、底板と底板の外周から底板を囲むように立ち上がる側板とから成り得、その水抜き孔は、底板及び／又は側板に形成され得る。
さらに、メインパネルの底板に複数の補強材を設け、その補強材上に前記下地層を配置することにより、下地層と底板との間に、複数の水抜き孔を有する空気層を形成してもよい。
また、各水抜き孔は、千鳥状又は並列状に配置され得る。
さらにまた、前記メインパネルの底板をメッシュパネル等の複数の孔を有した材料で形成し、それを前記水抜き孔として形成してもよい。
また、前記メインパネルの底板に免震側から非免震側への向きと平行に補強材を設け、その水抜き孔をその補強材を設置した方向に対して直交方向に配置してもよい。
さらに、前記メインパネルの底板に免震側から非免震側への向きと直交に補強材を設け、その水抜き孔をその補強材を設置した向きに対して直交方向に配置してもよい。
【発明の効果】
【０００５】
本発明に係る免震エキスパンションジョイント用パネルは、箱状のメインパネルと、メインパネル内に積層された下地層及び仕上げ層とを備え、前記メインパネルの一辺が回動可能に固定され、反対側に設けられた段部の高さに対応する形状を有し、免震クリアランスを覆って段部に載り、かつ、免震クリアランスが想定される最大長まで開いた時に段部に載った状態を維持できる長さを有し、さらに、免震クリアランスが想定される最小長まで閉じる過程で、一辺を中心に上方に回動して段部を乗り越えることができるように構成された免震エキスパンションジョイント用パネルであって、前記メインパネルが複数の水抜き孔を備え、その水抜き孔によるメインパネルの開口率が５～９０％であるので、雨等が降った場合でも、メインパネル内に浸入した水分を効率よく減らし、メインパネル内に水分が溜まることがなく、従って、経年使用による水染みが生じることもない。
【図面の簡単な説明】
【０００６】
本発明に係る免震エキスパンションジョイント用パネルの第一実施例の分解図である。

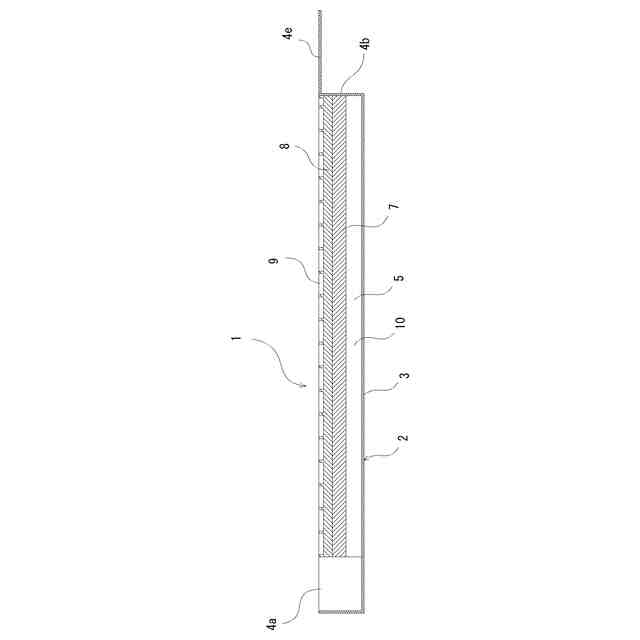

免震エキスパンションジョイント用パネルの概略縦断面図である。

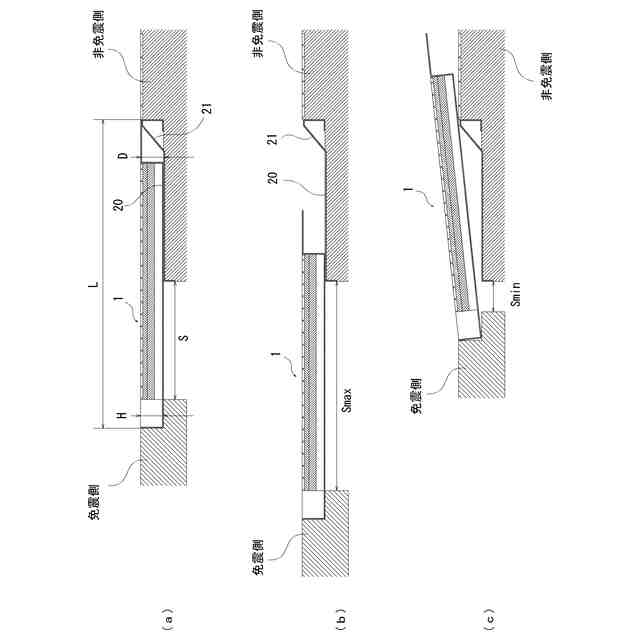

（ａ）は本発明に係る免震エキスパンションジョイント用パネルを使用した免震エキスパンションジョイントの使用状態（平常状態）を示す図であり、（ｂ）は免震クリアランスSが想定される最大長Ｓｍａｘまで開いた時の免震エキスパンションジョイントの状態を示す図であり、（ｃ）は免震クリアランスSが想定される最小長Ｓｍｉｎまで閉じた時の免震エキスパンションジョイントの状態を示す図である。
本発明に係る免震エキスパンションジョイント用パネルの第二実施例の分解図である。
本発明に係る免震エキスパンションジョイント用パネルの第三実施例の分解図である。
本発明に係る免震エキスパンションジョイント用パネルの第四実施例の分解図である。

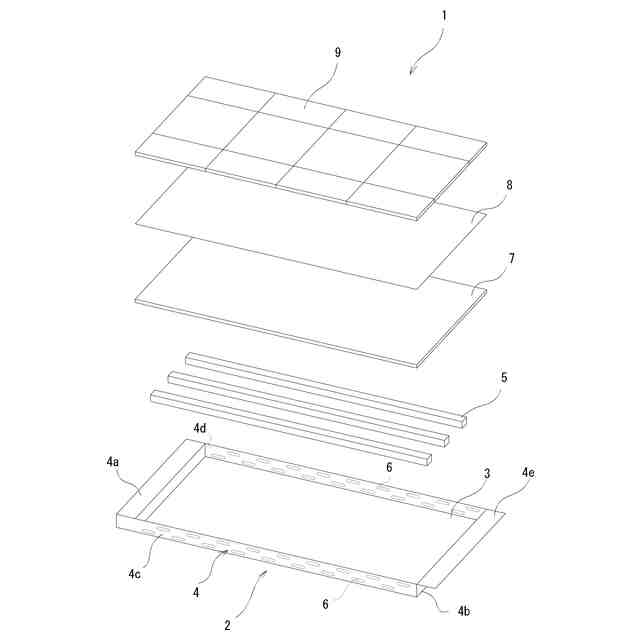

本発明に係る免震エキスパンションジョイント用パネルの第五実施例の分解図である。

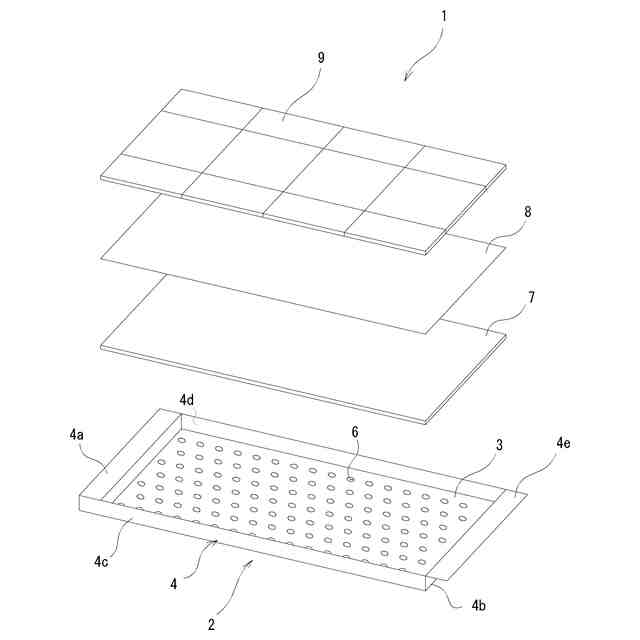

本発明に係る免震エキスパンションジョイント用パネルの第六実施例の分解図である。

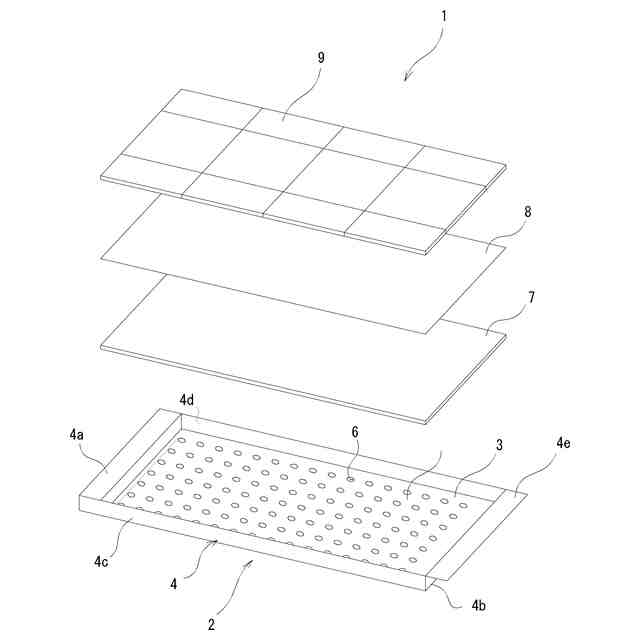

本発明に係る免震エキスパンションジョイント用パネルの第七実施例の分解図である。
試験体１～６における水分残存量の経時的変化を示すグラフである。
【発明を実施するための形態】
【０００７】
以下、添付図面を参照して、本発明に係る免震エキスパンションジョイント用パネルの実施の形態を説明していく。

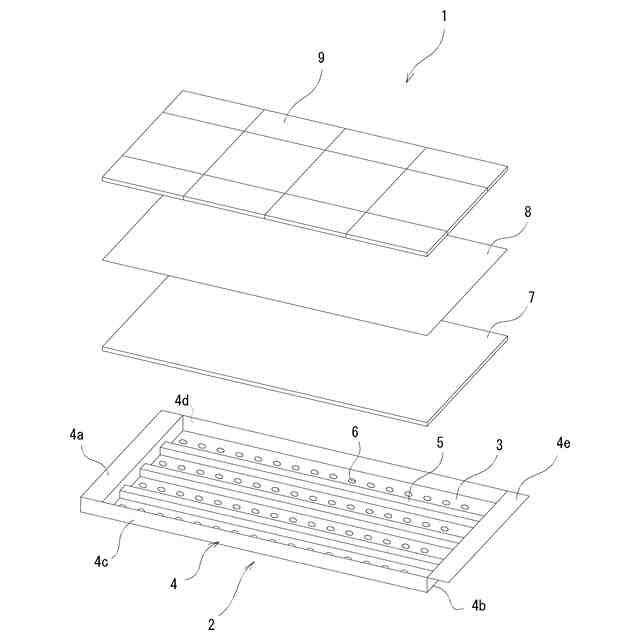

図１は、本発明に係る免震エキスパンションジョイント用パネルの一実施例の分解図であり、図２は、本発明に係る免震エキスパンションジョイント用パネルの概略縦断面図である。尚、図２は、後述する補強材５を外した位置の概略縦断面図である。
図面に示すように、免震エキスパンションジョイント用パネル１は、箱状のメインパネル２を備えている。メインパネル２は、矩形底板３と、矩形底板３の周囲を囲む側壁４（４ａ～４ｄ）とを備え、使用時に免震建物側（以下、免震側）に位置する側壁４ａは免震側に回動可能に固定され、使用時に免震構造を備えていない部分（以下、非免震側）に位置する側壁４ｂには非免震側に延びるフランジ４ｅが設けられている。
また、メインパネル２の矩形底板３には、免震側から非免震側への向きと平行に補強材５が設けられており、さらに、矩形底板３には、前記補強材５を避けるように複数の水抜き孔６が形成されている。前記水抜き孔６は、矩形底板３の開口率が５～９０％になるサイズ、配置及び数が好ましく、具体的には、この実施例では、例えば、水抜き孔６の孔径はφ８であり、かつ、各水抜き孔６間の配置ピッチは１２mmであり、矩形底板３の開口率は、４０．３％にされ得る。尚、この出願において図面は、構成を示すために概略的に作成されており、水抜き孔を含む各構成要素の寸法は寸法通りではないことは勿論である。
上記したように構成されたメインパネル２の補強材５の上には、例えば、この実施例では、水分量が少ないモルタル（以下、敷きモルタル）から成る下地層７が設けられ、この下地層７上には、セメントペースト８を介して石材やタイル等の仕上げ層９が設けられている。
上記したように、矩形底板３に、補強材５を避けるように複数の水抜き孔６を設け、かつ、下地増７を補強材５の上に設けることにより、補強材５間に水抜き孔６を有する空気層１０（図２参照）が形成され、かつ、矩形底板３の開口率を４０．３％としているので、雨等が降った場合でも、メインパネル２内に浸入した水分を効率よく減らし、メインパネル２内に水分が溜まることがなく、従って、経年使用による水染みが生じることもない。
上記したように構成された免震エキスパンションジョイント用パネル１、具体的には、メインパネル２は、その一辺（側壁４ａ）が回動可能に固定され、かつ、反対側に形成された段部２０に載る（図３（ａ）参照）。従って、免震エキスパンションジョイント用パネル１、具体的には、メインパネル２の高さＨは、形成された段部２０の深さＤとほぼ同一である。また、免震エキスパンションジョイント用パネル１、具体的には、メインパネル２の長さLは、免震クリアランスSが想定される最大長Ｓｍａｘまで開いた時に前記非免震側の段部に載った状態を維持できる長さであり（図３（ｂ）参照）、さらに、免震クリアランスSが想定される最小長Ｓｍｉｎまで閉じる過程で、一辺を中心に上方に回動して段部２０を乗り越えることができるように（図３（ｃ）参照）、段部２０には傾斜部２１が形成されている。
【０００８】
次に、図４を参照して本発明に係る免震エキスパンション用パネルの第二の実施例を説明する。尚、第一実施例と同一又は同等の構成要素には、同一の符号を付して詳細な説明は省略する。

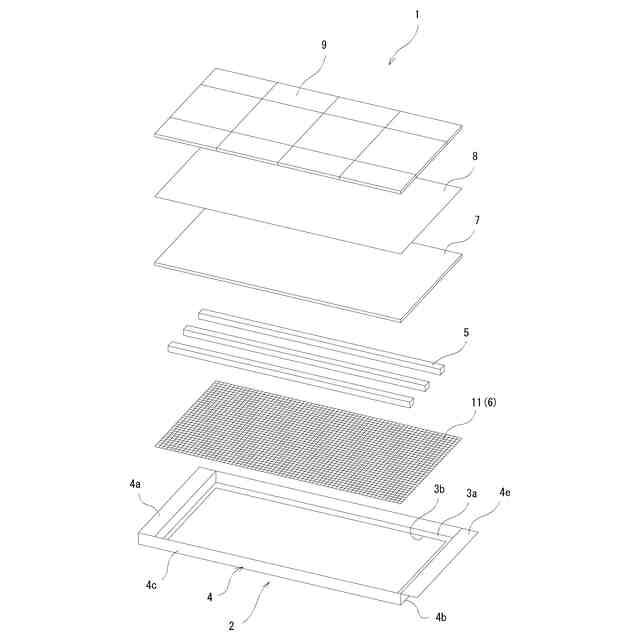

図４は、本発明に係る免震エキスパンションジョイント用パネルの第二実施例の分解図であり、図面に示すように、この第二実施例に係る免震エキスパンションジョイント用パネル１は、箱状のメインパネル２の内部に下地層７を設け、下地層７の上にセメントペースト８を介して仕上げ層９を設けて成る。
メインパネル２の矩形底板３には、縁部３ａを残した矩形開口３ｂが形成されており、該矩形開口３ｂを覆うようにメッシュパネル１１が縁部３ａに載せられ、メッシュパネル１１により水抜き孔６が形成されるように構成されている。
この第二実施例では、前記矩形開口３ｂ及び矩形開口３ｂを覆うメッシュパネル１１によってメインパネル２の矩形底板３に水抜き孔が形成され、これによるメインパネル２の開口率は、例えば、４４．４％である。
【０００９】
次に、図５を参照して本発明に係る免震エキスパンション用パネルの第三の実施例を説明する。尚、第一実施例と同一又は同等の構成要素には、同一の符号を付して詳細な説明は省略する。

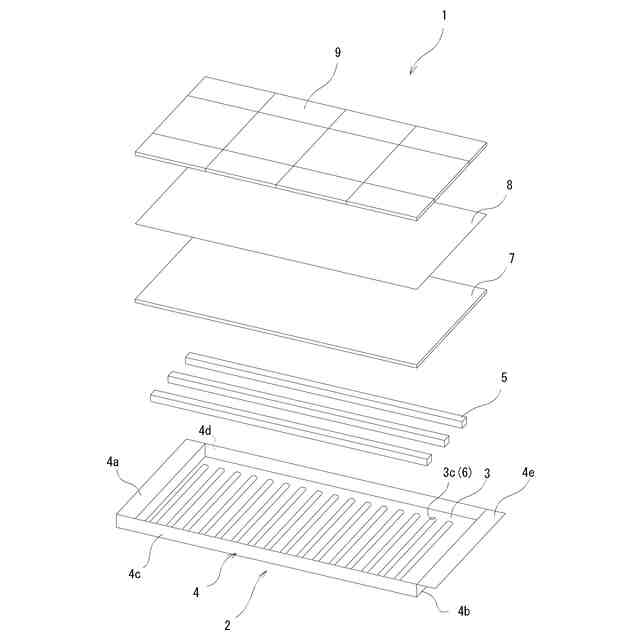

図５は、本発明に係る免震エキスパンションジョイント用パネルの第三実施例の分解図であり、図面に示すように、この第三実施例に係る免震エキスパンションジョイント用パネル１は、箱状のメインパネル２の内部に下地層７を設け、下地層７の上にセメントペースト８を介して仕上げ層９を設けて成る。
メインパネル２の矩形底板３には、幅方向に延びる複数のスリット３ｃが形成されており、かつ、免震側から非免震側への向きと平行に複数の補強材５が設けられている。このように、補強材５の向きに直交する方向にスリット３ｃを形成することにより、補強材５を設けても補強材５がスリット３ｃを完全に塞ぐことなく、補強材５間にスリット３ｃが表れ、補強材５間に現れたスリット３ｃを水抜き孔６として機能させることができ、これによるメインパネル２の開口率は、例えば、４５．２％である。
【００１０】
次に、図６を参照して本発明に係る免震エキスパンション用パネルの第四の実施例を説明する。尚、第一実施例と同一又は同等の構成要素には、同一の符号を付して詳細な説明は省略する。

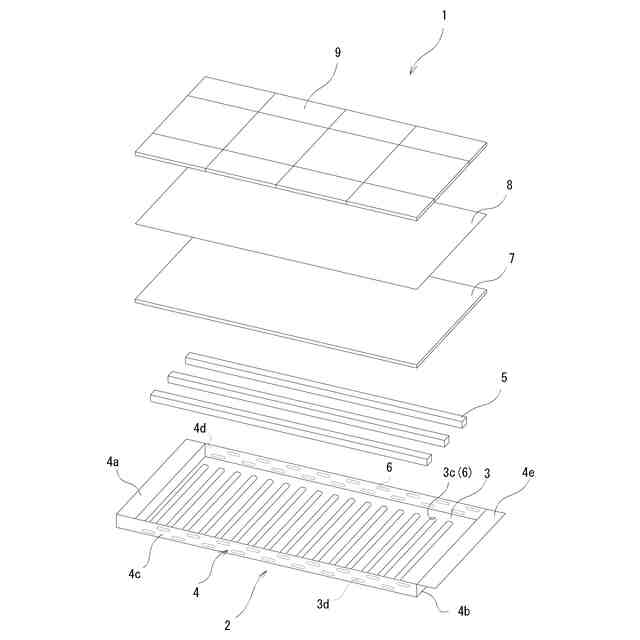

図６は、本発明に係る免震エキスパンションジョイント用パネルの第四実施例の分解図であり、図面に示すように、この第四実施例に係る免震エキスパンションジョイント用パネル１は、箱状のメインパネル２の内部に下地層７を設け、下地層７の上にセメントペースト８を介して仕上げ層９を設けて成る。
メインパネル２の矩形底板３には、幅方向に延びる複数のスリット３ｃが形成されており、かつ、免震側から非免震側への向きに複数の補強材５が設けられ、補強材５間に現れたスリット３ｃが水抜き孔６として機能する。また、この実施例では、メインパネル２の側壁４ｃ及び４ｄにも水抜き孔６が形成されている。
上記した構成により、補強材５間に現れたスリット３ｃが水抜き孔６として機能してメインパネル２の下方から水が抜けると共に、側壁４ｃ及び４ｄに形成された水抜き孔６によりメインパネル２の側面からも水が抜けるので、雨等が降った場合でも、メインパネル２内に浸入した水分を効率よく減らし、メインパネル２内に水分が溜まることがなく、従って、経年使用による水染みが生じることもない。
（【００１１】以降は省略されています）
