公開番号2025158908
公報種別公開特許公報(A)
公開日2025-10-17
出願番号2024231084
出願日2024-12-26
発明の名称ブラシレスモータ
出願人株式会社デンソー
代理人弁理士法人太陽国際特許事務所
主分類H02K 5/24 20060101AFI20251009BHJP(電力の発電,変換,配電)
要約【課題】組付工数を削減することができるブラシレスモータを提供する。
【解決手段】ブラシレスモータは、ロータ14と、ロータハウジングの内側に収容されたステータ16と、ステータを保持するセンターピース18と、センターピースの本体部42に対するステータと反対側に配置された回路基板20と、ロータハウジングの周囲に設けられたモータホルダ22と、本体部に対するステータと反対側に配置され、モータホルダに固定された回路ケース24とを備える。本体部の外周部には、第1エラストマ部材70が設けられており、センターピースは、第1エラストマ部材の外周部70Aがモータホルダと回路ケースとによって挟持されることにより、モータホルダに対して弾性支持されており、本体部の外周部と回路ケースの外周部との間は、第1エラストマ部材の内周部70Bが本体部と回路ケースとによって挟持されることによってシールされている。
【選択図】図5
特許請求の範囲【請求項１】
有天筒状のロータハウジング（２８）を有するロータ（１４）と、
前記ロータハウジングの内側に収容されたステータ（１６）と、
前記ロータハウジングの開口（２８Ａ）と対向する本体部（４２）を有し、前記ステータを保持するセンターピース（１８）と、
前記本体部に対する前記ステータと反対側に配置された回路基板（２０）と、
前記ロータハウジングの周囲に設けられたモータホルダ（２２）と、
前記本体部に対する前記ステータと反対側に配置され、前記回路基板を収容し、前記モータホルダに固定された回路ケース（２４）と、
を備え、
前記本体部の外周部（４２Ａ）には、防振部材（７０）が設けられており、
前記センターピースは、前記防振部材が前記モータホルダと前記回路ケースとによって挟持されることにより、前記モータホルダに対して弾性支持されており、
前記本体部の外周部と前記回路ケースの外周部（２４Ａ）との間は、前記防振部材が前記本体部と前記回路ケースとによって挟持されることによってシールされている、
ブラシレスモータ（１０）。
続きを表示（約 1,000 文字）【請求項２】
前記本体部の外周部には、前記ブラシレスモータの軸方向に突出するように鉤状に折れ曲がった形状を有する鉤部（７６）が形成されており、
前記防振部材は、前記鉤部によって外周部と内周部とに分けられており、
前記鉤部は、前記防振部材の外周部と内周部との間にめり込んでいる、
請求項１に記載のブラシレスモータ。
【請求項３】
前記鉤部は、前記回路ケース側へ突出しており、
前記防振部材の外周部は、前記鉤部よりも前記ブラシレスモータの径方向外側に設けられ、
前記防振部材の内周部は、前記本体部の外周部に対する前記回路ケース側に設けられている、
請求項２に記載のブラシレスモータ。
【請求項４】
前記防振部材は、二色成形により前記本体部の外周部に設けられている、
請求項１に記載のブラシレスモータ。
【請求項５】
前記防振部材は、前記センターピースの周方向に並ぶ複数の被押圧部（１００）を有し、
前記モータホルダの外周部は、前記複数の被押圧部をそれぞれ押圧する複数の押圧部（１０２）を有する、
請求項１に記載のブラシレスモータ。
【請求項６】
複数の前記押圧部は、それぞれ前記モータホルダの軸方向に突出する突起状に形成されている、
請求項５に記載のブラシレスモータ。
【請求項７】
前記モータホルダは、前記モータホルダの周方向に延びるリブ（１０８）を有し、
複数の前記押圧部は、前記リブに形成されている、
請求項５に記載のブラシレスモータ。
【請求項８】
前記本体部の外周部は、前記センターピースの周方向に並ぶ複数の突出部（１１０）を有し、
複数の前記突出部は、それぞれ前記センターピースの径方向外側に向けて突出しており、前記センターピースの径方向に前記モータホルダの外周部とオーバーラップしている、
請求項１に記載のブラシレスモータ。
【請求項９】
各前記突出部は、前記モータホルダの外周部に接触している、
請求項８に記載のブラシレスモータ。
【請求項１０】
前記防振部材は、各前記突出部と前記モータホルダの外周部との間に介在する介在部（１１２）を有する、
請求項８に記載のブラシレスモータ。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示の技術は、ブラシレスモータに関する。
続きを表示（約 2,100 文字）【背景技術】
【０００２】
従来、ブラシレスモータとしては、次のものが知られている。例えば、特許文献１に記載のブラシレスモータは、有天筒状のロータハウジングを有するロータと、ロータハウジングの内側に収容されたステータと、ロータハウジングの開口と対向する本体部を有し、ステータを保持するセンターピースと、センターピースの本体部に対するステータと反対側に配置された回路基板と、ロータハウジングの周囲に設けられたモータホルダと、センターピースの本体部に対するステータと反対側に配置され、回路基板を収容する回路ケースとを備える。
【先行技術文献】
【特許文献】
【０００３】
特開２０１７－１８４５４７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記構成のブラシレスモータにおいて、モータホルダに対してセンターピースを弾性支持することにより防振する防振部材と、本体部の外周部と回路ケースの外周部との間をシールすることにより防塵・防水する防塵・防水部材とを別々に設けると、組付工数が増加する。
【０００５】
本開示の技術は、従来に比して、組付工数を削減することができるブラシレスモータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の技術の一態様に係るブラシレスモータ（１０）は、有天筒状のロータハウジング（２８）を有するロータ（１４）と、前記ロータハウジングの内側に収容されたステータ（１６）と、前記ロータハウジングの開口（２８Ａ）と対向する本体部（４２）を有し、前記ステータを保持するセンターピース（１８）と、前記本体部に対する前記ステータと反対側に配置された回路基板（２０）と、前記ロータハウジングの周囲に設けられたモータホルダ（２２）と、前記本体部に対する前記ステータと反対側に配置され、前記回路基板を収容し、前記モータホルダに固定された回路ケース（２４）と、を備え、前記本体部の外周部（４２Ａ）には、防振部材（７０）が設けられており、前記センターピースは、前記防振部材が前記モータホルダと前記回路ケースとによって挟持されることにより、前記モータホルダに対して弾性支持されており、前記本体部の外周部と前記回路ケースの外周部（２４Ａ）との間は、前記防振部材が前記本体部と前記回路ケースとによって挟持されることによってシールされている。
【０００７】
本開示の技術によれば、従来に比して、組付工数を削減することができるブラシレスモータが提供される。
【図面の簡単な説明】
【０００８】
本開示の技術の第１実施形態に係るブラシレスモータの斜視図である。
本開示の技術の第１実施形態に係るブラシレスモータを図１のＦ２－Ｆ２線で切断した縦断面図である。
本開示の技術の第１実施形態に係るセンターピースを軸方向一方側から見た斜視図である。

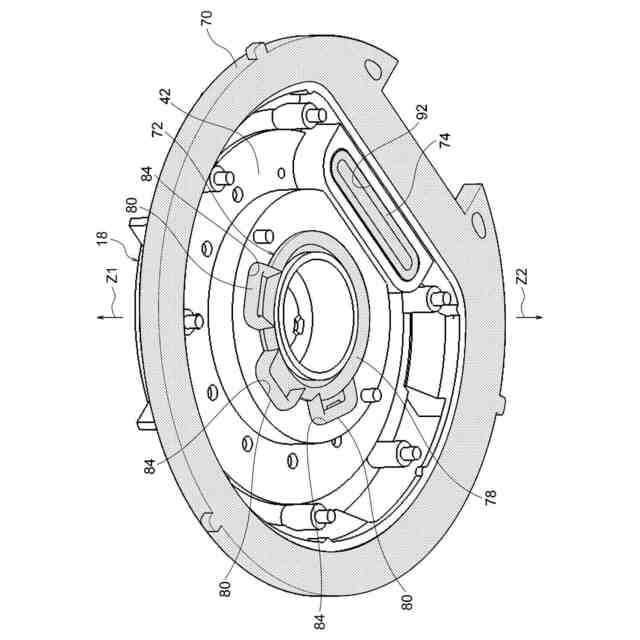

本開示の技術の第１実施形態に係るセンターピースを軸方向他方側から見た斜視図である。

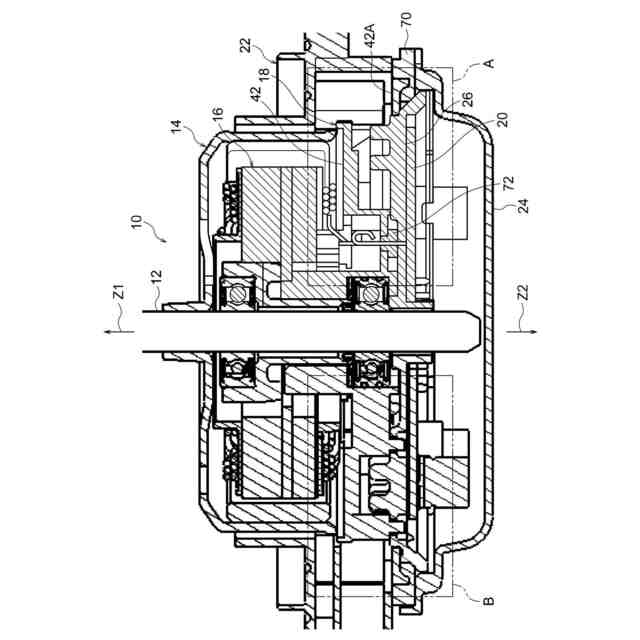

本開示の技術の第１実施形態に係るブラシレスモータの要部縦断面図である。

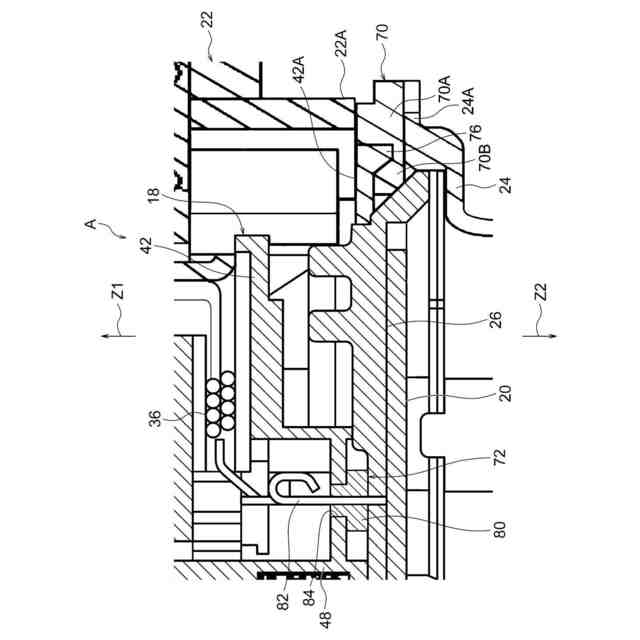

図５のＡ部を拡大した拡大図である。
図５のＢ部を拡大した拡大図である。
本開示の技術の第１実施形態に係るブラシレスモータの要部を図２とは別の位置で切断した縦断面図である。
図８のＣ部を拡大した拡大図である。
本開示の技術の第２実施形態に係るセンターピースを軸方向一方側から見た斜視図である。
本開示の技術の第２実施形態に係るモータホルダを軸方向他方側から見た斜視図である。
本開示の技術の第２実施形態に係るブラシレスモータの縦断面図である。
本開示の技術の第２実施形態に係るブラシレスモータの変形例を示す縦断面図である。
本開示の技術の第３実施形態に係るブラシレスモータにおいてモータホルダの図示を省略した状態を示す平面図である。
本開示の技術の第３実施形態に係るブラシレスモータの縦断面図である。
本開示の技術の第３実施形態に係るブラシレスモータの第１変形例を示す縦断面図である。
本開示の技術の第３実施形態に係るブラシレスモータの第２変形例を示す縦断面図である。
【発明を実施するための形態】
【０００９】
［第１実施形態］
はじめに、本開示の技術の第１実施形態について説明する。
【００１０】
図１に示す第１実施形態のブラシレスモータ１０は、例えば乗用自動車等の車両に搭載される送風装置に用いられるファンモータである。図２に示すように、ブラシレスモータ１０は、モータシャフト１２と、ロータ１４と、ステータ１６と、センターピース１８と、回路基板２０と、モータホルダ２２と、回路ケース２４と、ヒートシンク２６とを備えている。なお、各図において、矢印Ｚ１は、ブラシレスモータ１０の軸方向一方側を示しており、矢印Ｚ２は、ブラシレスモータ１０の軸方向他方側を示している。
（【００１１】以降は省略されています）
