公開番号2025153678
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024056283
出願日2024-03-29
発明の名称加飾積層体、転写シート、加飾部材、及び移動体
出願人大日本印刷株式会社
代理人個人,個人,個人
主分類B32B 27/00 20060101AFI20251002BHJP(積層体)
要約【課題】立体感を有する加飾積層体、転写シート、加飾部材、及び移動体に関する。

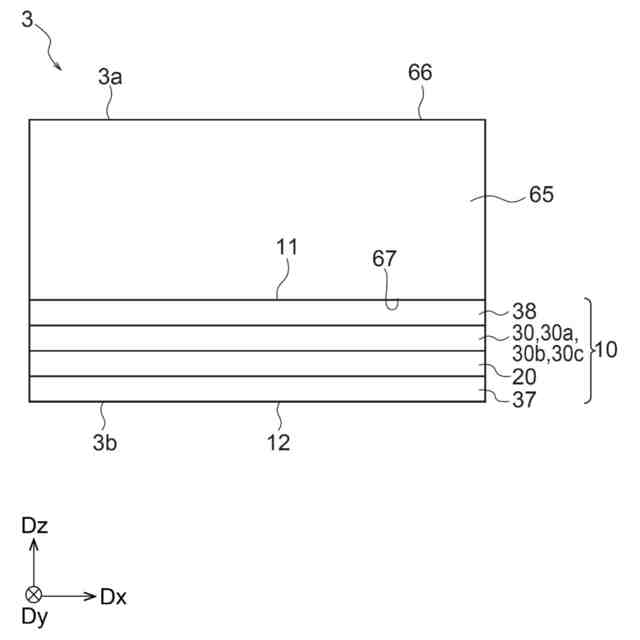

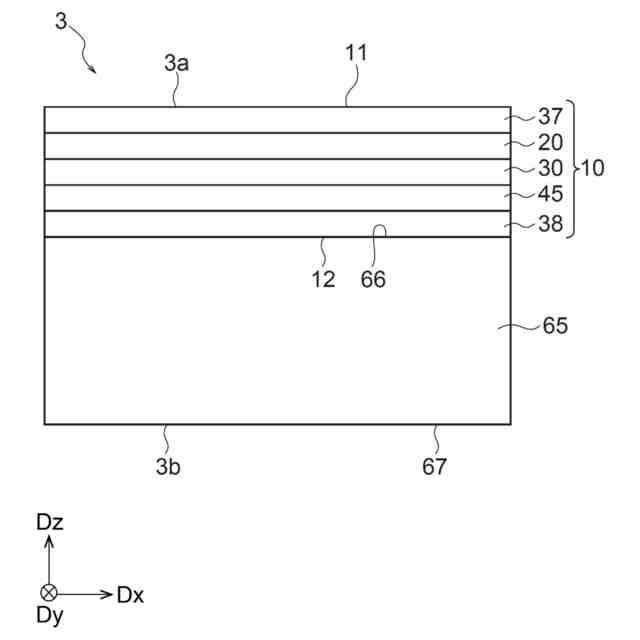

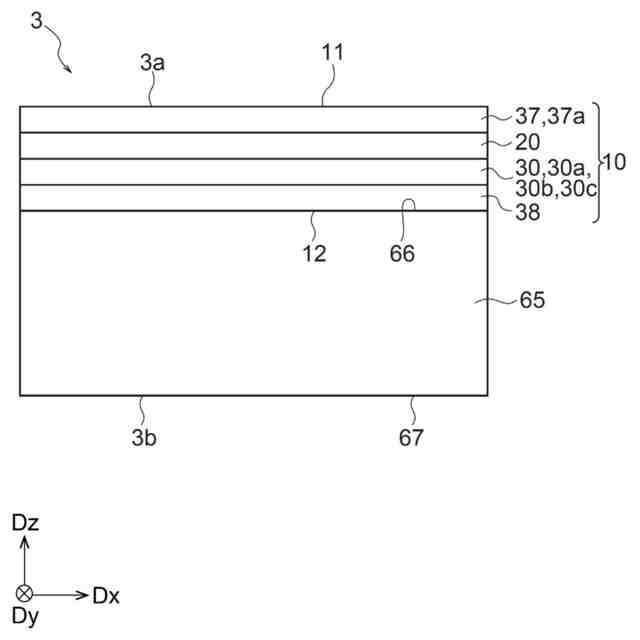

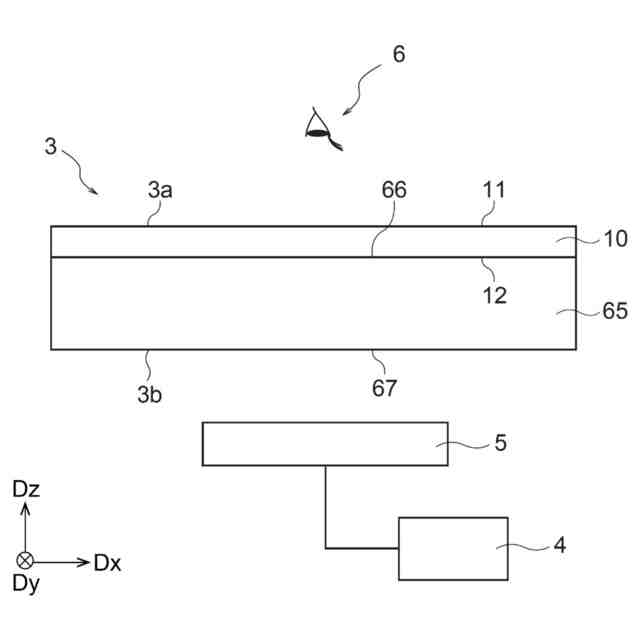

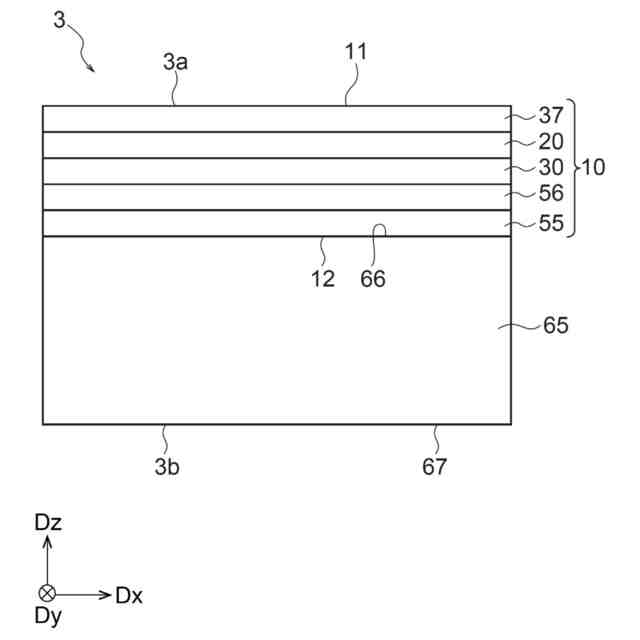

【解決手段】加飾積層体10は、賦形層20を備える。加飾積層体10は、少なくとも1つの単位光学要素13を有する。単位光学要素13において賦形面は、複数の傾倒面26Aと複数の接続面26Bとを含む。傾倒面26Aの、加飾積層体10の法線方向に対する角度は、傾倒面26Aに接続する接続面26Bの、加飾積層体10の法線方向に対する角度よりも大きい。複数の傾倒面26Aは、加飾積層体10の法線方向に沿って延びる第1基準線L1に向かう方向に並び且つ第1基準線L1に向かって傾倒する第1傾倒面26A1を含む。複数の接続面26Bは、隣り合う第1傾倒面26A1を接続する第1接続面26B1を含む。単位光学要素13の少なくとも1つは、第1基準線L1が単位光学要素13の幾何中心GCからずれている、歪み単位光学要素231である。
【選択図】図3
特許請求の範囲【請求項１】
賦形層を備えた加飾積層体であって、
前記賦形層は、凹凸構造が形成された賦形面を有し、
前記加飾積層体は、入射した光を前記凹凸構造に応じて反射、屈折および／又は回折させる、少なくとも１つの単位光学要素を有し、
前記単位光学要素において前記賦形面は、複数の傾倒面と、隣り合う前記傾倒面を接続する複数の接続面とを含み、
前記傾倒面の、前記加飾積層体の法線方向に対する角度が、当該傾倒面に接続する前記接続面の前記法線方向に対する角度よりも大きく、
複数の前記傾倒面は、前記法線方向に沿って延びる第１基準線に向かう方向に並び且つ前記第１基準線に向かって傾倒する第１傾倒面を含み、
複数の前記接続面は、隣り合う前記第１傾倒面を接続する第１接続面を含み、
前記単位光学要素の少なくとも１つは、前記第１基準線が前記単位光学要素の幾何中心からずれている、歪み単位光学要素である、加飾積層体。
続きを表示（約 1,000 文字）【請求項２】
前記複数の傾倒面は、レンズ面であり、
前記複数の接続面は、ライズ面である、請求項１に記載の加飾積層体。
【請求項３】
前記賦形面を覆う輝度調整層を備える、請求項１に記載の加飾積層体。
【請求項４】
前記歪み単位光学要素の少なくとも１つにおいて、複数の前記傾倒面が、前記法線方向に沿って延びる第２基準線に向かう方向に並び且つ前記第２基準線に向かって傾倒する第２傾倒面を含み、且つ複数の前記接続面が、隣り合う前記第２傾倒面を接続する第２接続面を含んでいる、請求項１に記載の加飾積層体。
【請求項５】
前記歪み単位光学要素の少なくとも１つにおいて、前記第２基準線は、前記第１基準線の位置とは異なる位置に位置している、請求項４に記載の加飾積層体。
【請求項６】
前記歪み単位光学要素の少なくとも１つの前記法線方向からの観察において、前記第１傾倒面の少なくとも１つは、前記第１基準線の周囲の１８０°以上の領域に位置し且つ前記第２基準線の周囲の１８０°以上の領域に位置せず、且つ前記第２傾倒面の少なくとも１つは、前記第２基準線の周囲の１８０°以上の領域に位置し且つ前記第１基準線の周囲の１８０°以上の領域に位置しない、請求項４に記載の加飾積層体。
【請求項７】
前記歪み単位光学要素の少なくとも１つは、前記第１傾倒面及び前記第１接続面が配置される第１領域と、前記第２傾倒面及び前記第２接続面が配置される第２領域と、を含み、
前記法線方向からの観察において、前記第２領域が前記第１領域を囲っている、請求項４に記載の加飾積層体。
【請求項８】
前記歪み単位光学要素の少なくとも１つは、前記第１傾倒面及び前記第１接続面が配置される第１領域と、前記第２傾倒面及び前記第２接続面が配置される第２領域と、を含み、
前記法線方向からの観察において、前記第１領域が前記第２領域を囲っている、請求項４に記載の加飾積層体。
【請求項９】
前記第２基準線は、前記歪み単位光学要素の幾何中心を通る、請求項４に記載の加飾積層体。
【請求項１０】
前記第２基準線は、前記歪み単位光学要素の幾何中心からずれている、請求項４に記載の加飾積層体。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、加飾積層体、転写シート、加飾部材、及び移動体に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】

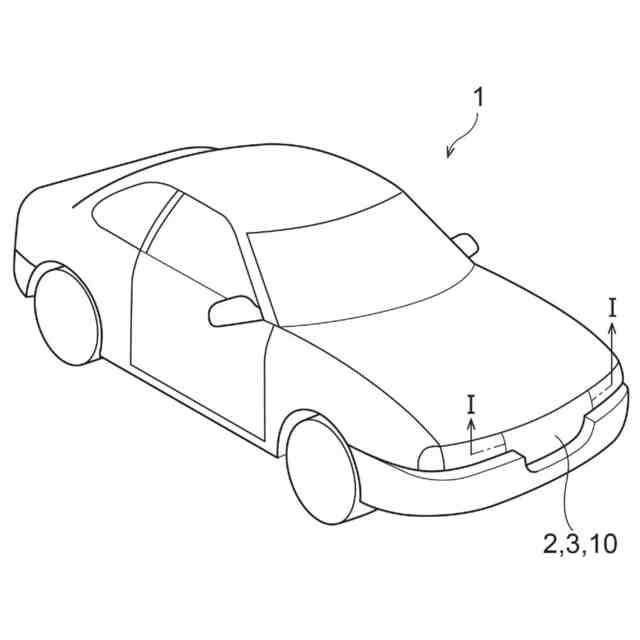

自動車の内外装製品（インストルメントパネル等）、家電製品、住宅等を加飾するための加飾積層体が知られている（例えば、特許文献１参照）。特許文献１には、表面に凹凸模様が設けられた加飾積層体が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１７９５１７公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、このような加飾積層体には、様々な意匠表現を可能にすること、とりわけ立体感を有する意匠を表現することが要望される。立体感を有する加飾積層体によれば、高級感をともなった豊かな意匠表現が可能となる。
【０００５】
本開示は、以上の点を考慮してなされたものであって、立体感を有する加飾積層体及び加飾部材を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示の一実施の形態は、以下の［１］～［２６］に関連する。
【０００７】
［１］
賦形層を備えた加飾積層体であって、
前記賦形層は、凹凸構造が形成された賦形面を有し、
前記加飾積層体は、入射した光を前記凹凸構造に応じて反射、屈折および／又は回折させる、少なくとも１つの単位光学要素を有し、
前記単位光学要素において前記賦形面は、複数の傾倒面と、隣り合う前記傾倒面を接続する複数の接続面とを含み、
前記傾倒面の、前記加飾積層体の法線方向に対する角度が、当該傾倒面に接続する前記接続面の前記法線方向に対する角度よりも大きく、
複数の前記傾倒面は、前記法線方向に沿って延びる第１基準線に向かう方向に並び且つ前記第１基準線に向かって傾倒する第１傾倒面を含み、
複数の前記接続面は、隣り合う前記第１傾倒面を接続する第１接続面を含み、
前記単位光学要素の少なくとも１つは、前記第１基準線が前記単位光学要素の幾何中心からずれている、歪み単位光学要素である。
【０００８】
［２］
前記複数の傾倒面は、レンズ面であり、
前記複数の接続面は、ライズ面である、［１］に記載の加飾積層体。
【０００９】
［３］
前記賦形面を覆う輝度調整層を備える、［１］又は［２］に記載の加飾積層体。
【００１０】
［４］
前記歪み単位光学要素の少なくとも１つにおいて、複数の前記傾倒面が、前記法線方向に沿って延びる第２基準線に向かう方向に並び且つ前記第２基準線に向かって傾倒する第２傾倒面を含み、且つ複数の前記接続面が、隣り合う前記第２傾倒面を接続する第２接続面を含んでいる、［１］～［３］のいずれかに記載の加飾積層体。
（【００１１】以降は省略されています）
