特許ウォッチ

公開番号2025153393
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055859
出願日2024-03-29
発明の名称二酸化炭素の固定利用方法及び固定利用システム
出願人国立大学法人東北大学
代理人個人,個人,個人,個人,個人
主分類B01D 53/62 20060101AFI20251002BHJP(物理的または化学的方法または装置一般)
要約【課題】簡易な方法及び低消費エネルギーでも、二酸化炭素を吸収し、有機尿素化合物を生成する二酸化炭素の固定利用方法及び固定利用システムを提供する。
【解決手段】本発明の二酸化炭素の固定利用方法は、固体触媒を充填した気液反応器において、排ガス中の二酸化炭素をアミン化合物と反応させて、有機尿素化合物として固定する二酸化炭素の固定利用方法である。前記気液反応器を煙突内に設置し、前記排ガスを前記気液反応器内で上昇させるためのエネルギーの少なくとも一部に煙突効果を利用することが好ましい。前記気液反応器の中部において、前記気液反応器の液下流側から液上流側までの順において、酸性物質除去部と、二酸化炭素捕捉反応部を有する。
【選択図】図1
特許請求の範囲【請求項１】
固体触媒を充填した気液反応器において、排ガス中の二酸化炭素をアミン化合物と反応させて、有機尿素化合物として固定する二酸化炭素の固定利用方法であって、
前記排ガスを導入する気相原料導入部を有し、
前記気液反応器の液上流側において、前記アミン化合物含有液を導入する液相原料導入部を有し、
前記気液反応器が、前記固体触媒を充填した二酸化炭素捕捉反応部を有し、
前記二酸化炭素捕捉反応部と前記気相原料導入部との間において、酸性物質除去部を有し、
前記気相原料導入部において、前記排ガスを導入し、下から上向きに流動し、前記酸性物質除去部と、前記二酸化炭素捕捉反応部と、をその順で通過する工程と、
前記液相原料導入部において、前記アミン化合物含有液を導入し、前記アミン化合物含有液が、上から下向きに流動し、前記二酸化炭素捕捉反応部と、前記酸性物質除去部と、をその順で通過する工程と、
前記酸性物質除去部において、上から流入した前記アミン化合物含有液と、下から流入した前記排ガスと接触させ、前記排ガスに含まれている酸性物質を除去する工程と、
前記酸性物質を除去された排ガスを前記二酸化炭素捕捉反応部に流入し、前記排ガスに含まれている二酸化炭素と、上から流入した前記アミン化合物とを、全体固体触媒を存在下で、反応させ、前記有機尿素化合物を生成する工程と、
前記有機尿素化合物を含む生成物混合液が、前記気液反応器の液下流側にある貯留部に留まり、前記気液反応器から排出させる工程と、を含むことを特徴とする二酸化炭素の固定利用方法。
続きを表示（約 900 文字）【請求項２】
前記気液反応器がカスケードトリクルベッド反応器であり、
前記二酸化炭素捕捉反応部において、前記固体触媒を設置し、
前記酸性物質除去部において、無機充填材を設置する、請求項１に記載の二酸化炭素の固定利用方法。
【請求項３】
前記固体触媒が酸化セリウムである、請求項１に記載の二酸化炭素の固定利用方法。
【請求項４】
前記無機充填材が、ラシヒリングである、請求項２に記載の二酸化炭素の固定利用方法。
【請求項５】
前記気相原料導入部は、前記気液反応器の液下流側に配置されている、請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
【請求項６】
前記気液反応器を煙突内に設置し、前記排ガスを前記気液反応器内で上昇させるためのエネルギーの少なくとも一部に煙突効果を利用する請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
【請求項７】
前記排ガスが、煙道ガスであり、反応に必要なエネルギーの少なくとも一部に前記煙道ガスが有する燃焼熱を利用することを特徴とする請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
【請求項８】
前記酸性物質が、硫黄酸化物、窒素酸化物からなる群から選択される少なく１種である、請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
【請求項９】
前記アミン化合物がエチレンジアミン（ＥＤＡ）、Ｎ，Ｎ’－ジメチルエチレンジアミン（ＮＮＤＭＥＤＡ）、及びモノエタノールアミン（ＭＥＡ）からなる群から選択される少なくとも１種である、請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
【請求項１０】
前記有機尿素化合物が、２－イミダゾリジノン、１，３－ジメチル－２－イミダゾリジノン又は１，３－ビス（２－ヒドロキシエチル）ウレアからなる群から選択される少なくとも１種である、請求項１～４のいずれか１項に記載の二酸化炭素の固定利用方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、二酸化炭素の固定利用方法及び固定利用システムに関する。
続きを表示（約 3,600 文字）【背景技術】
【０００２】
地球温暖化の原因の一つとして、温室効果ガスの排出が挙げられる。温室効果ガスとしては、二酸化炭素の影響が最も大きく、二酸化炭素の削減が緊急の課題となっている。
【０００３】
大気中に排出される二酸化炭素の大部分は燃焼に起因する。その燃焼排ガス中に含まれている二酸化炭素を除去する吸収装置が報告されている（特許文献１）。一方、プラントから排出される二酸化炭素を原料として使用し、Ｎ，Ｎ’－ジアルキル尿素を合成する方法が報告されている（特許文献２）。また、二酸化炭素とエチレンジアミンなどの特定のジアミン化合物を反応させて２－イミダゾリジノン等の環状ウレア化合物を製造する方法が報告されている（特許文献３）。
【先行技術文献】
【特許文献】
【０００４】
特開平４－２７１８０９号公報
特開２０２１－１１３１５７号公報
特開２０２１－１８７７６５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、二酸化炭素を単に固定利用できても、その製造過程でエネルギーを多く消費する場合、二酸化炭素の低減効果を相殺され、望ましくない。二酸化炭素の固定利用方法において、ライフサイクルを通じた環境負荷に着目し、低コスト、低消費エネルギーが必須である。そのため、簡易な方法及び低消費エネルギーでも、二酸化炭素を吸収し、有用な有機材料に転換利用方法が期待されている。
【０００６】
上記事情に鑑み、本発明は、簡易な方法及び低消費エネルギーでも、二酸化炭素を吸収し、有機尿素化合物を生成る二酸化炭素の固定利用方法及び固定利用システムを提供することを目的としている。
【課題を解決するための手段】
【０００７】
本発明の実施態様は以下である。
［１］固体触媒を充填した気液反応器において、排ガス中の二酸化炭素をアミン化合物と反応させて、有機尿素化合物として固定する二酸化炭素の固定利用方法であって、
前記排ガスを導入する気相原料導入部を有し、
前記気液反応器の液上流側において、前記アミン化合物含有液を導入する液相原料導入部を有し、
前記気液反応器が、前記固体触媒を充填した二酸化炭素捕捉反応部を有し、
前記二酸化炭素捕捉反応部と気相原料導入部との間において、酸性物質除去部を有し、
前記気相原料導入部において、前記排ガスを導入し、下から上向きに流動し、前記酸性物質除去部と、前記二酸化炭素捕捉反応部と、をその順で通過する工程と、
前記液相原料導入部において、前記アミン化合物含有液を導入し、前記アミン化合物含有液が、上から下向きに流動し、前記二酸化炭素捕捉反応部と、前記酸性物質除去部と、をその順で通過する工程と、
前記酸性物質除去部において、上から流入した前記アミン化合物含有液と、下から流入した前記排ガスと接触させ、前記排ガスに含まれている酸性物質を除去する工程と、
前記酸性物質を除去された排ガスを前記二酸化炭素捕捉反応部に流入し、前記排ガスに含まれている二酸化炭素と、上から流入した前記アミン化合物とを、全体固体触媒を存在下で、反応させ、前記有機尿素化合物を生成する工程と、
前記有機尿素化合物を含む生成物混合液が、前記気液反応器の液下流側にある貯留部に留まり、前記気液反応器から排出させる工程と、を含むことを特徴とする二酸化炭素の固定利用方法。
［２］前記気液反応器がカスケードトリクルベッド反応器であり、
前記二酸化炭素捕捉反応部において、前記固体触媒を設置し、
前記酸性物質除去部において、無機充填材を設置する、［１］に記載の二酸化炭素の固定利用方法。
［３］前記固体触媒が酸化セリウムである、請求項１に記載の二酸化炭素の固定利用方法。
［４］前記無機充填材が、ラシヒリングである、［２］に記載の二酸化炭素の固定利用方法。
［５］前記気相原料導入部は、前記気液反応器の液下流側に配置されている、［１］～［４］のいずれかに記載の二酸化炭素の固定利用方法。
［６］前記気液反応器を煙突内に設置し、前記排ガスを前記気液反応器内で上昇させるためのエネルギーの少なくとも一部に煙突効果を利用する［１］～［５］のいずれかに記載の二酸化炭素の固定利用方法。
［７］前記二酸化炭素含有排ガスが、煙道ガスであり、反応に必要なエネルギーの少なくとも一部に前記煙道ガスが有する燃焼熱を利用することを特徴とする［１］～［６］のいずれかに記載の二酸化炭素の固定利用方法。
［８］前記酸性物質が、硫黄酸化物、窒素酸化物からなる群から選択される少なく１種である、［１］～［７］のいずれかに記載の二酸化炭素の固定利用方法。
［９］前記アミン化合物がエチレンジアミン（ＥＤＡ）、Ｎ，Ｎ’－ジメチルエチレンジアミン（ＮＮＤＭＥＤＡ）、及びモノエタノールアミン（ＭＥＡ）からなる群から選択される少なくとも１種である、［１］～［８］のいずれかに記載の二酸化炭素の固定利用方法。
［１０］前記有機尿素化合物が、２－イミダゾリジノン、１，３－ジメチル－２－イミダゾリジノン又は１，３－ビス（２－ヒドロキシエチル）ウレアからなる群から選択される少なくとも１種である、［１］～［９］のいずれかに記載の二酸化炭素の固定利用方法。
［１１］さらに、前記生成物混合液から、前記有機尿素化合物を分離し、未反応の前記アミン化合物を回収・再利用する工程、を含む［１］～［１０］のいずれかに記載の二酸化炭素の固定利用方法。
［１２］［１］～［１１］のいずれかに記載の二酸化炭素の固定利用方法を用いて、排ガス中の二酸化炭素をアミン化合物と反応させて、有機尿素化合物として固定する二酸化炭素の固定利用システムであって、
前記固体触媒を充填した前記二酸化炭素捕捉反応部を有する前記気液反応器と、
前記排ガスを導入する気相原料導入部と、
前記気液反応器の液上流側において、前記アミン化合物含有液を導入する液相原料導入部と、
前記二酸化炭素捕捉反応部と前記気相原料導入部との間に設置した前記し酸性物質除去部と、
前記気液反応器の液下流側にある貯留部と、
を備える二酸化炭素の固定利用システム。
［１３］前記気相原料導入部は、前記気液反応器の液下流側に配置されている、［１２］に記載の二酸化炭素の固定利用システム。
［１４］前記気液反応器を設置した煙突を更に備える、［１２］又は［１３］に記載の二酸化炭素の固定利用システム。
［１５］さらに、生成物溶液から有機尿素を分離し、未反応の前記アミン化合物を回収・再利用する回収・再利用部を備える［１２］～［１４］の何れかに記載の二酸化炭素の固定利用システム。
【発明の効果】
【０００８】
本発明は、簡易な方法及び低消費エネルギーでも、二酸化炭素を吸収し、有機尿素化合物を生成る二酸化炭素の固定利用方法及び固定利用システムを提供することができる。
【図面の簡単な説明】
【０００９】

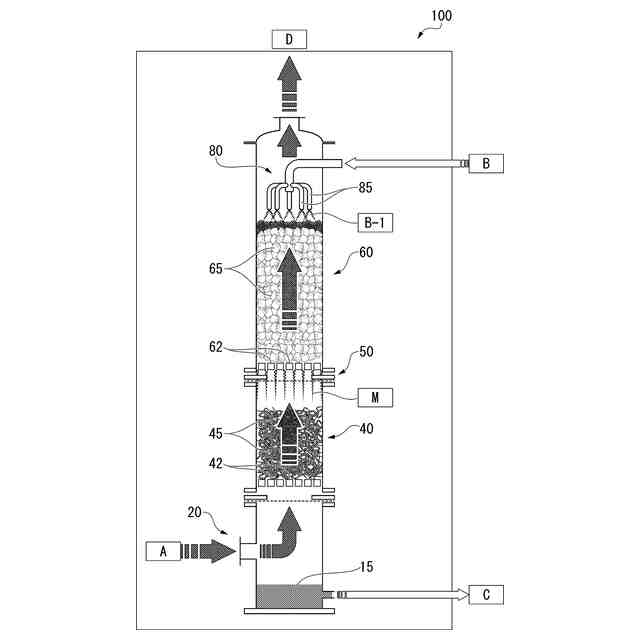

第１実施形態の二酸化炭素の固定利用方法における気液反応器を説明する説明図である。
第２実施形態の二酸化炭素の固定利用方法における気液反応器を説明する図である。
【発明を実施するための形態】
【００１０】
（二酸化炭素の固定利用方法）
本発明の一実施形態の二酸化炭素の固定利用方法は、固体触媒を充填した気液反応器において、排ガス中の二酸化炭素をアミン化合物と反応させて、有機尿素化合物として固定する二酸化炭素の固定利用方法である。
前記排ガスを導入する気相原料導入部を有し、前記気液反応器の液上流側において、前記アミン化合物含有液を導入する液相原料導入部を有し、前記反応器が、前記固体触媒を充填した二酸化炭素捕捉反応部を有する。前記二酸化炭素捕捉反応部と気相原料導入部との間において、酸性物質除去部を有する。前記気相原料導入部は、前記反応器の液下流側に配置されていることが好ましい。
本実施形態の二酸化炭素の固定利用方法において、前記気液反応器を煙突内に設置し、前記排ガスを前記気液反応器内で上昇させるためのエネルギーの少なくとも一部に煙突効果を利用することが好ましい。
（【００１１】以降は省略されています）
