公開番号2025149440
公報種別公開特許公報(A)
公開日2025-10-08
出願番号2024050092
出願日2024-03-26
発明の名称眼科装置及び変換式の生成方法
出願人株式会社トプコン
代理人個人,個人,個人,個人
主分類A61B 3/16 20060101AFI20251001BHJP(医学または獣医学;衛生学)
要約【課題】コスト低減と負電圧の入力による誤作動防止と品質向上とを実現可能な眼科装置、及びこの眼科装置で用いられる変換式の生成方法を提供する。

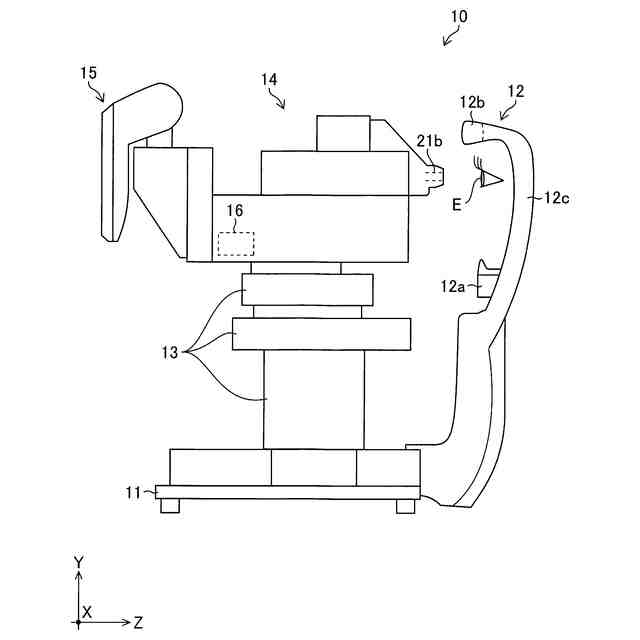

【解決手段】ピストン34fにより圧縮したシリンダ34dの内部の空気をノズル21bから被検眼Eに吹き付ける吹付機構34と、シリンダ34dの内部の圧力を示す圧力信号を出力する圧力センサ34cと、被検眼Eに対して光束を投影する投影光学系(XYアライメント指標投影光学系22)と、被検眼Eにて反射された光束の反射光を受光して圧平信号を出力する圧平センサ(圧平検出光学系24)と、圧平信号と圧力信号とに基づいて被検眼の眼圧値を演算する眼圧値演算部56と、を備え、圧力センサ34cが、常に正電圧の圧力信号を出力する。
【選択図】図3
特許請求の範囲【請求項１】
シリンダと、前記シリンダの内部に移動自在に設けられたピストンと、前記シリンダの内部に連通しているノズルと、を有し、前記ピストンにより圧縮した前記シリンダの内部の空気を前記ノズルから被検眼に吹き付ける吹付機構と、
前記シリンダの内部の圧力を示す圧力信号を出力する圧力センサと、
前記被検眼に対して光束を投影する投影光学系と、
前記被検眼にて反射された前記光束の反射光を受光して圧平信号を出力する圧平センサと、
前記圧平センサから出力される圧平信号と、前記圧力センサから出力される前記圧力信号と、に基づいて前記被検眼の眼圧値を演算する眼圧値演算部と、
を備え、
前記圧力センサが、常に正電圧の前記圧力信号を出力する眼科装置。
続きを表示（約 880 文字）【請求項２】
前記圧力センサが、大気圧下で常に正電圧の前記圧力信号を出力する請求項１に記載の眼科装置。
【請求項３】
前記圧力センサから出力された前記圧力信号を増幅する増幅器と、
前記圧力信号に対して、少なくともアナログデジタル変換処理を施す信号処理回路と、
を備える請求項１に記載の眼科装置。
【請求項４】

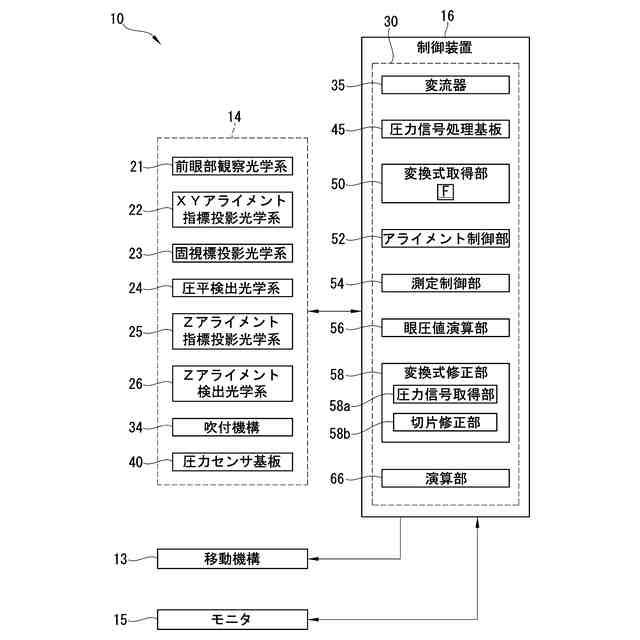

前記信号処理回路から出力される前記圧力信号を圧力値に変換する変換式を取得する変換式取得部を備え、
前記眼圧値演算部が、
前記圧平信号の波形である圧平波形の重心位置を検出する処理と、
前記変換式取得部が取得した前記変換式に基づいて前記重心位置に対応する前記圧力信号を前記圧力値に変換して、前記重心位置に対応する前記圧力値に基づいて前記被検眼の眼圧値を演算する処理と、
を実行する請求項３に記載の眼科装置。
【請求項５】

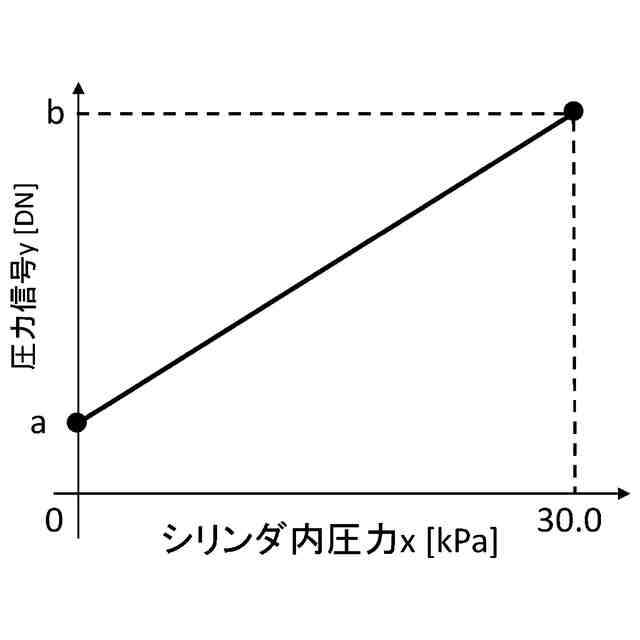

前記変換式が、大気圧下の前記圧力センサから前記信号処理回路を経て出力される前記圧力信号の電圧値を切片とする一次式であり、
大気圧下の前記圧力センサから前記信号処理回路を経て出力される前記圧力信号を取得する圧力信号取得部と、
前記圧力信号取得部が取得した前記圧力信号に基づいて、前記一次式の前記切片を修正する切片修正部と、
を備え、
前記眼圧値演算部が、前記切片修正部により修正された前記一次式に基づいて、前記圧力信号を前記圧力値に変換する請求項４に記載の眼科装置。
【請求項６】
請求項４又は５に記載の眼科装置で用いられる変換式の生成方法において、
前記圧力センサに加えられた圧力と、前記信号処理回路から出力される前記圧力信号と、の組み合わせを、互い異なる複数の圧力ごとに取得するデータ取得ステップと、
前記データ取得ステップで取得した前記圧力ごとの前記組み合わせに基づいて、前記変換式を生成する変換式生成ステップと、
を有する変換式の生成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、被検眼の眼圧値を測定する眼科装置及びこの眼科装置で用いられる変換式の生成方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
眼科装置として、被検眼の眼圧を非接触で測定する非接触式眼圧計が知られている（例えば特許文献１及び２参照）。非接触式眼圧計には、ノズルから被検眼の角膜に空気を吹き付ける吹付機構が設けられている。
【０００３】
吹付機構は、シリンダと、ピストンと、ノズルと、チャンバー室と、ソレノイドと、により構成されている。ピストンは、シリンダの内部に移動自在に設けられている。ノズルはチャンバー室に接続されており、このチャンバー室等を介してシリンダの内部に連通している。ソレノイドは、ピストンをシリンダの内部で移動させる。これにより、ピストンにより圧縮されたシリンダの内部の空気が、チャンバー室等を経てノズルから被検眼の角膜に向けて噴出する。
【０００４】
また、非接触式眼圧計には、シリンダの内部の圧力（チャンバー室内の圧力）を検出して圧力信号を出力する圧力検出回路と、被検眼に光束（指標光）を投影する投影光学系と、被検眼にて反射された光束の反射光を受光して圧平信号を出力する圧平センサと、が設けられている。そして、非接触式眼圧計では、ノズルから角膜への空気の吹き付けに合せて、圧力検出回路による圧力信号の出力と、投影光学系による被検眼への光束の投影と、圧平センサからの圧平信号の出力と、が実行される。これにより、非接触式眼圧計では、圧力検出回路から出力される圧力信号と、圧平センサから出力される圧平信号と、に基づいて被検眼の眼圧値が演算される。
【先行技術文献】
【特許文献】
【０００５】
特開２０１８－１４３５３２号公報
特開２００９－０７２５１３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００６】
図１２は、非接触式眼圧計に設けられている従来の圧力検出回路１００の課題を説明するための図である。図１２に示すように、従来の圧力検出回路１００は、圧力センサ基板１０２と、サブ基板１１０と、により構成される。
【０００７】
圧力センサ基板１０２には、圧力センサ１０４と、オフセット調整部１０６と、が設けられている。圧力センサ１０４は、シリンダの内部の圧力を検出して圧力信号（アナログ信号）を出力する。オフセット調整部１０６は、圧力センサ１０４から出力される圧力信号のオフセット調整を行う。
【０００８】
サブ基板１１０には、定電流生成ブロック１１２と、増幅器１１４と、オフセット調整部１１６と、ゲイン調整部１１８と、サンプルホールド回路１２０と、ボルテージフォロア回路１２２と、ＡＤ（Analog to Digital）スタート検出部１２４と、マイクロコントローラ１２６と、を備える。
【０００９】
定電流生成ブロック１１２は、圧力センサ１０４に駆動電流（定電流）を供給する。増幅器１１４は、圧力センサ１０４から出力された圧力信号を増幅する。オフセット調整部１１６は、増幅器１１４から出力される圧力信号のオフセット調整を行う。ゲイン調整部１１８は、増幅器１１４のゲイン調整を行う。
【００１０】
サンプルホールド回路１２０は、増幅器１１４から出力される圧力信号の電圧値を保持する。ボルテージフォロア回路１２２は、バッファとして機能し、サンプルホールド回路１２０から入力される圧力信号の電圧値と同じ電圧値を有する圧力信号を低インピーダンスでマイクロコントローラ１２６へ出力する。ＡＤスタート検出部１２４は、サンプルホールド回路１２０から入力される圧力信号に基づき、ＡＤスタート信号をマイクロコントローラ１２６へ出力する。マイクロコントローラ１２６は、ＡＤスタート検出部１２４から入力されるＡＤスタート信号に基づいて、ボルテージフォロア回路１２２から入力される圧力信号をアナログデジタル変換処理して圧力信号（デジタル信号）を出力する。
（【００１１】以降は省略されています）
