公開番号2025143664
公報種別公開特許公報(A)
公開日2025-10-02
出願番号2024043009
出願日2024-03-19
発明の名称粘着シート、光学積層体及び画像表示装置
出願人日東電工株式会社
代理人弁理士法人青藍国際特許事務所
主分類C09J 7/38 20180101AFI20250925BHJP(染料;ペイント;つや出し剤;天然樹脂;接着剤;他に分類されない組成物;他に分類されない材料の応用)
要約【課題】光硬化型の粘着剤組成物から形成された、無機粒子を含む粘着シートであって、屈折率及び接着力のバランスの向上に適した粘着シートを提供する。
【解決手段】提供される粘着剤組成物は、モノマー成分Mを含む光硬化型の粘着剤組成物から形成された粘着シートであって、無機粒子を含み、前記粘着シートの厚み方向の中央における前記無機粒子の濃度C_Mに対して、前記無機粒子の濃度が等しいか又は小さな主面SAを有する。
【選択図】図1
特許請求の範囲【請求項１】
モノマー成分Ｍを含む光硬化型の粘着剤組成物から形成された粘着シートであって、
無機粒子を含み、
前記粘着シートの厚み方向の中央における前記無機粒子の濃度Ｃ
M
に対して、前記無機粒子の濃度が等しいか又は小さな主面ＳＡを有する、
粘着シート。
続きを表示（約 1,200 文字）【請求項２】
前記粘着シートは、第１主面と、前記第１主面に対向する第２主面とを有し、
前記第１主面及び前記第２主面のうち前記第１主面のみが前記主面ＳＡであって、
前記第１主面における前記無機粒子の濃度Ｃ
S1
と、前記濃度Ｃ
M
とは、式：（Ｃ
S1
／Ｃ
M
）≦１．００により示される関係を満たし、
前記第２主面における前記無機粒子の濃度Ｃ
S2
と、前記濃度Ｃ
M
とは、式：（Ｃ
S2
／Ｃ
M
）≧１．５０により示される関係を満たす、請求項１に記載の粘着シート。
【請求項３】
前記第１主面は、前記粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の照射面であり、
前記第２主面は、前記粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の非照射面である、請求項２に記載の粘着シート。
【請求項４】
前記第１主面を評価面としたときの前記粘着シートの屈折率ｎ１に比べて、前記第２主面を評価面としたときの前記粘着シートの屈折率ｎ２の方が大きい、請求項２に記載の粘着シート。
【請求項５】
前記屈折率ｎ１と前記屈折率ｎ２との差の絶対値が０．０２以上である、請求項４に記載の粘着シート。
【請求項６】
前記屈折率ｎ１は１．５８以上であり、
前記屈折率ｎ２は１．６１以上である、請求項４に記載の粘着シート。
【請求項７】
以下の評価方法により評価した前記粘着シートの反射率が８．１％以下である、請求項２に記載の粘着シート。
＜評価方法＞
屈折率１．４９のアクリルシート、厚さ５０μｍの前記粘着シート、及び屈折率１．７７のサファイヤガラスシートが順に積層された積層体を準備する。前記アクリルシートには、前記粘着シートの前記第１主面が接するようにする。前記サファイヤガラスシートには、前記粘着シートの前記第２主面が接するようにする。次に、前記サファイヤガラスシートを入射面として前記積層体の正面反射率をＳＣＩ方式により測定し、得られた前記正面反射率を前記粘着シートの反射率として特定する。
【請求項８】
前記無機粒子は酸化ジルコニウムを含む、請求項１に記載の粘着シート。
【請求項９】
前記粘着剤組成物中の前記無機粒子の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上である、請求項１に記載の粘着シート。
【請求項１０】
前記粘着剤組成物は紫外線吸収剤を含む、請求項１に記載の粘着シート。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、粘着シート、光学積層体及び画像表示装置に関する。
続きを表示（約 3,500 文字）【背景技術】
【０００２】
近年、液晶表示装置及びエレクトロルミネセンス（ＥＬ）表示装置（例えば、有機ＥＬ表示装置、無機ＥＬ表示装置）に代表される画像表示装置が急速に普及している。画像表示装置は、一般に、偏光フィルムや位相差フィルム等の光学基材を含む光学積層体を備える。複数の光学基材を含む光学積層体において近接する光学基材の間には、通常、両者を接合する接合層が配置される。接合層の一例は、粘着剤組成物から形成された粘着シートである。
【０００３】
特許文献１には、ベースポリマーとして特定の組成及び重量平均分子量を有するアクリル系重合体と、無機粒子、可塑剤及びシランカップリング剤とを含む熱硬化型の粘着剤組成物が開示されている。特許文献２には、粘着剤組成物に対して無機粒子を安定して分散させる技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０１７－１４３７６号公報
特開２０２１－１３４３２２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
画像表示装置における表面輝度の向上には、高い屈折率を有する粘着シートの使用が有利である。例えば、無機粒子を含む粘着剤組成物から粘着シートを形成することで、当該粘着シートの屈折率を高めることが可能である。しかし、本発明者らの検討によれば、粘着剤組成物が光硬化型である場合、無機粒子を含む粘着シートにはその接着力と屈折率とのバランスについて改善の余地がある。
【０００６】
本発明は、光硬化型の粘着剤組成物から形成された、無機粒子を含む粘着シートであって、屈折率及び接着力のバランスの向上に適した粘着シートの提供を目的とする。
【課題を解決するための手段】
【０００７】
［１］本発明の実施形態による粘着シートは、
モノマー成分Ｍを含む光硬化型の粘着剤組成物から形成された粘着シートであって、
無機粒子を含み、
前記粘着シートの厚み方向の中央における前記無機粒子の濃度Ｃ
M
に対して、前記無機粒子の濃度が等しいか又は小さな主面ＳＡを有する。
［２］上記［１］に記載の粘着シートにおいて、前記粘着シートは、第１主面と、前記第１主面に対向する第２主面とを有し、前記第１主面及び前記第２主面のうち前記第１主面のみが前記主面ＳＡであってもよく、このとき、前記第１主面における前記無機粒子の濃度Ｃ
S1
と、前記濃度Ｃ
M
とは、式：（Ｃ
S1
／Ｃ
M
）≦１．００により示される関係を満たしていてもよく、かつ、前記第２主面における前記無機粒子の濃度Ｃ
S2
と、前記濃度Ｃ
M
とは、式：（Ｃ
S2
／Ｃ
M
）≧１．５０により示される関係を満たしていてもよい。
［３］上記［２］に記載の粘着シートにおいて、前記第１主面は、前記粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の照射面であってもよく、かつ、前記第２主面は、前記粘着シートの形成時における前記粘着剤組成物への活性エネルギー線の非照射面であってもよい。
［４］上記［２］又は［３］に記載の粘着シートにおいて、前記第１主面を評価面としたときの前記粘着シートの屈折率ｎ１に比べて、前記第２主面を評価面としたときの前記粘着シートの屈折率ｎ２の方が大きくてもよい。
［５］上記［４］に記載の粘着シートにおいて、前記屈折率ｎ１と前記屈折率ｎ２との差の絶対値が０．０２以上であってもよい。
［６］上記［４］又は［５］に記載の粘着シートにおいて、前記屈折率ｎ１は１．５８以上であってもよく、かつ、前記屈折率ｎ２は１．６１以上であってもよい。
［７］上記［１］から［６］までのいずれかに記載の粘着シートにおいて、以下の評価方法により評価した前記粘着シートの反射率が８．１％以下であってもよい。
＜評価方法＞
屈折率１．４９のアクリルシート、厚さ５０μｍの前記粘着シート、及び屈折率１．７７のサファイヤガラスシートが順に積層された積層体を準備する。前記アクリルシートには、前記粘着シートの前記第１主面が接するようにする。前記サファイヤガラスシートには、前記粘着シートの前記第２主面が接するようにする。次に、前記サファイヤガラスシートを入射面として前記積層体の正面反射率をＳＣＩ方式により測定し、得られた前記正面反射率を前記粘着シートの反射率として特定する。
［８］上記［１］から［７］までのいずれかに記載の粘着シートにおいて、前記無機粒子は酸化ジルコニウムを含んでもよい。
［９］上記［１］から［８］までのいずれかに記載の粘着シートにおいて、前記粘着剤組成物中の前記無機粒子の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上であってもよい。
［１０］上記［１］から［９］までのいずれかに記載の粘着シートにおいて、前記粘着剤組成物は紫外線吸収剤を含んでもよい。
［１１］上記［１０］に記載の粘着シートにおいて、前記粘着剤組成物中の前記紫外線吸収剤の含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して１～５重量部であってもよい。
［１２］上記［１］から［１１］までのいずれかに記載の粘着シートにおいて、前記モノマー成分Ｍは、二重結合含有環を有するモノマーａを含んでもよい。
［１３］上記［１２］に記載の粘着シートにおいて、前記二重結合含有環が芳香環であってもよい。
［１４］上記［１２］又は［１３］に記載の粘着シートにおいて、前記モノマーａは、前記二重結合含有環を有する（メタ）アクリルモノマーを含んでもよい。
［１５］上記［１２］から［１４］までのいずれかに記載の粘着シートにおいて、前記モノマーａは、フェノキシベンジルアクリレートを含んでもよい。
［１６］上記［１２］から［１５］までのいずれかに記載の粘着シートにおいて、前記粘着剤組成物中の前記モノマーａの含有量は、前記モノマー成分Ｍ及び前記無機粒子の合計１００重量部に対して４０重量部以上であってもよい。
［１７］上記［１］から［１６］までのいずれかに記載の粘着シートにおいて、前記粘着剤組成物は、重量平均分子量が１５００～３００００である重合物Ｂを含んでもよい。
［１８］本発明の実施形態による光学積層体は、上記［１］から［１７］までのいずれかに記載の粘着シートと、光学フィルムとを備える。
［１９］本発明の実施形態による画像表示装置は、上記［１８］に記載の光学積層体を備える。
【発明の効果】
【０００８】
本発明の実施形態によれば、光硬化型の粘着剤組成物から形成された、無機粒子を含む粘着シートであって、屈折率及び接着力のバランスの向上に適した粘着シートを提供できる。
【図面の簡単な説明】
【０００９】

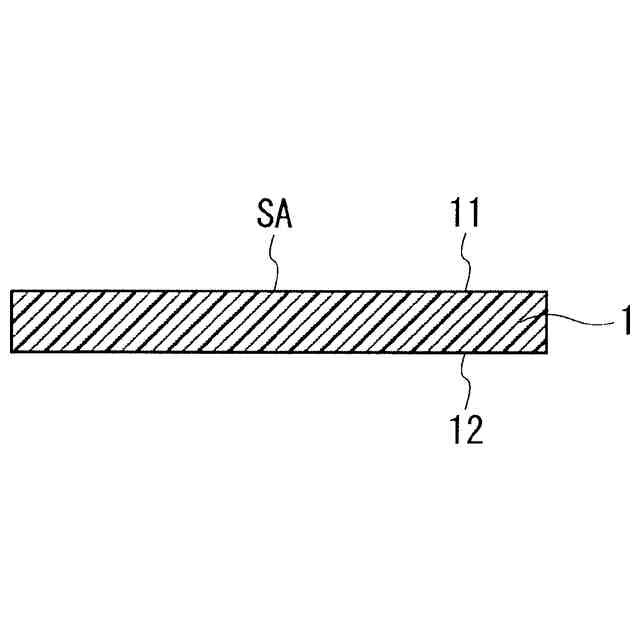

本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の１つの実施形態による粘着シートにおける無機粒子の分散の状態、及び粘着シートにおける無機粒子の濃度を評価する方法を説明するための断面模式図である。
本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の１つの実施形態による粘着シートの概略断面図である。
本発明の１つの実施形態による粘着シートを形成する方法の一例を説明するための模式図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による光学積層体の概略断面図である。
本発明の１つの実施形態による画像表示装置の概略断面図である。
【発明を実施するための形態】
【００１０】
［用語について］
本明細書において、「重量」との表現がある場合は、重さを示すＳＩ系単位として慣用されている「質量」と読み替えてもよい。逆も同様である。
（【００１１】以降は省略されています）
