公開番号2025143044
公報種別公開特許公報(A)
公開日2025-10-01
出願番号2024042730
出願日2024-03-18
発明の名称玩具
出願人株式会社バンダイ
代理人
主分類A63H 3/36 20060101AFI20250924BHJP(スポーツ;ゲーム;娯楽)
要約【課題】興趣性の高い玩具を提供する。
【解決手段】形象物の一部を模している玩具1であって、第1部品10と、第1部品10に連結可能な第2部品20と、を備え、第1部品10は、第2部品20を引き出した第1状態において、変形しないように構成され、第2部品20を収容した第2状態において、変形するように構成されている。第1部品10は、その内側に第2部品20の一部を収容可能に構成され、第2部品が第1部品から引き出された第1状態において第1部品が非変形状態となり、第2部品の収容状態では膨らむように弾性変形する。
【選択図】図2

特許請求の範囲【請求項１】
形象物の一部を模している玩具であって、
第１部品と、前記第１部品に連結可能な第２部品と、を備え、
前記第１部品は、前記第２部品を引き出した第１状態において、変形しないように構成され、前記第２部品を収容した第２状態において、変形するように構成されている、玩具。
続きを表示（約 860 文字）【請求項２】
請求項１に記載の玩具であって、
前記第２部品は、前記第１部品に対し、回動可能に構成されている、玩具。
【請求項３】
請求項２に記載の玩具であって、
前記第１部品には、開口部が形成され、
前記第１部品は、前記開口部が前記第１状態よりも前記第２状態において拡大するように構成されている、玩具。
【請求項４】
請求項３に記載の玩具であって、
前記第１部品は、一方側部品と、他方側部品と、を含み、
前記一方側部品と前記他方側部品とが組み合わされた状態において、前記開口部が形成されている、玩具。
【請求項５】
請求項４に記載の玩具であって、
前記一方側部品、及び前記他方側部品は、その一部が前記第１状態において接触状態を成し、前記第２状態において離間状態を成すように構成されている、玩具。
【請求項６】
請求項５に記載の玩具であって、
前記一方側部品、及び前記他方側部品は、その一部に吸着部材が設けられている、玩具。
【請求項７】
請求項６に記載の玩具であって、
前記一方側部品、及び前記他方側部品は、前記第１状態において前記吸着部材により吸着され、前記第２状態において前記吸着部材により吸着されないように構成されている、玩具。
【請求項８】
請求項７に記載の玩具であって、
前記第２部品は、前記第２状態において、前記一方側部品、及び前記他方側部品に挟持可能に構成されている、玩具。
【請求項９】
請求項８に記載の玩具であって、
前記第１部品は、その部位に応じて剛性が異なるように構成されている、玩具。
【請求項１０】
請求項９に記載の玩具であって、
前記第１部品は、前記開口部の近傍よりも前記開口部から離れた部位の剛性が高いように構成されている、玩具。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、玩具に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、動物の形状の玩具として、特許文献１には、玩具の結合面の片方に円形の穴を設け環状の磁石を埋没させ、他方の結合面に円形の穴を設け、凸部を有する円盤形の磁石を埋没させた動物玩具、の構成が開示されている。
【先行技術文献】
【特許文献】
【０００３】
実開昭４９－１４９０９１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１においては、四つ足動物を２個に分けて磁石によって連結組み立てる構成が開示されている。しかし、このような構成の動物玩具では、動物自体が動く構成もなく、その興趣性に課題があった。
【０００５】
本発明は、興趣性の高い玩具を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明の一態様の玩具は、形象物の一部を模している玩具であって、第１部品と、第１部品に連結可能な第２部品と、を備え、第１部品は、第２部品を引き出した第１状態において、変形しないように構成され、第２部品を収容した第２状態において、変形するように構成されている、ものである。
【発明の効果】
【０００７】
本発明によれば、興趣性の高い玩具を提供することができる。
【図面の簡単な説明】
【０００８】

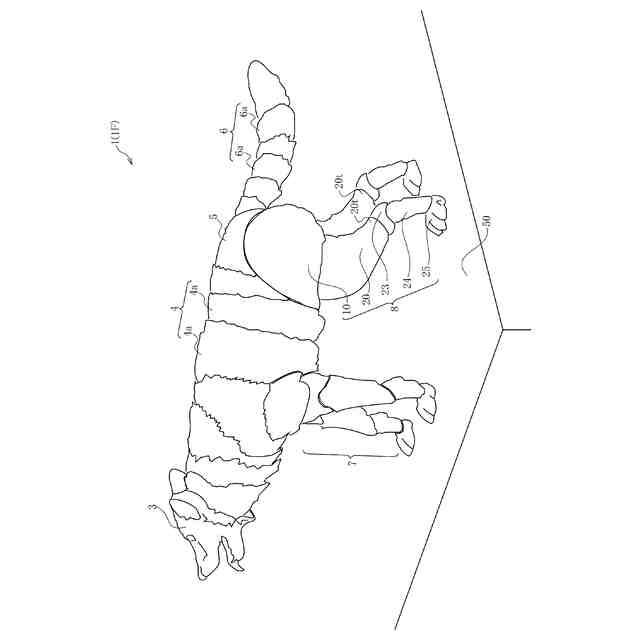

本発明の一態様の玩具の第１状態を示す斜視図である。

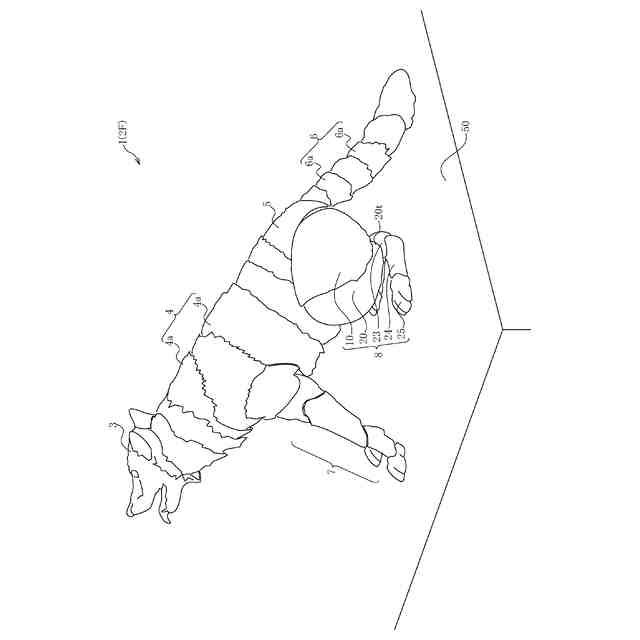

図１の玩具の第２状態を示す斜視図である。

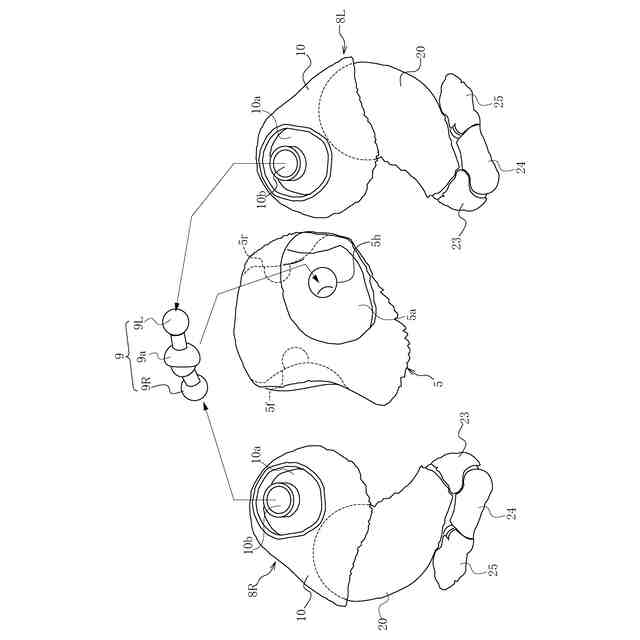

図１に示す玩具の要部の分解斜視図である。

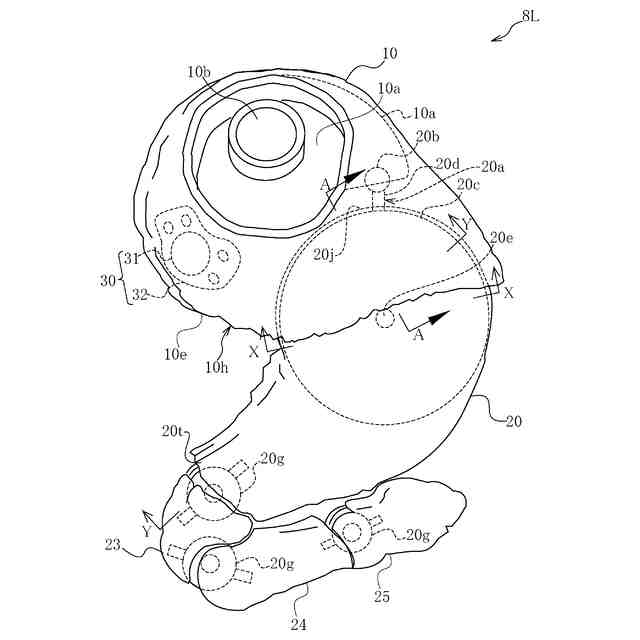

図１に示す玩具の後脚部の拡大斜視図である。

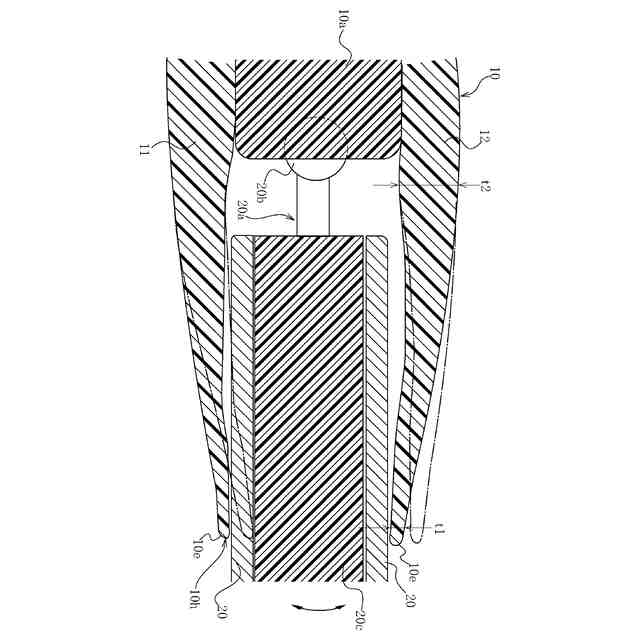

図４のＡ－Ａ線に沿った部分の断面図である。

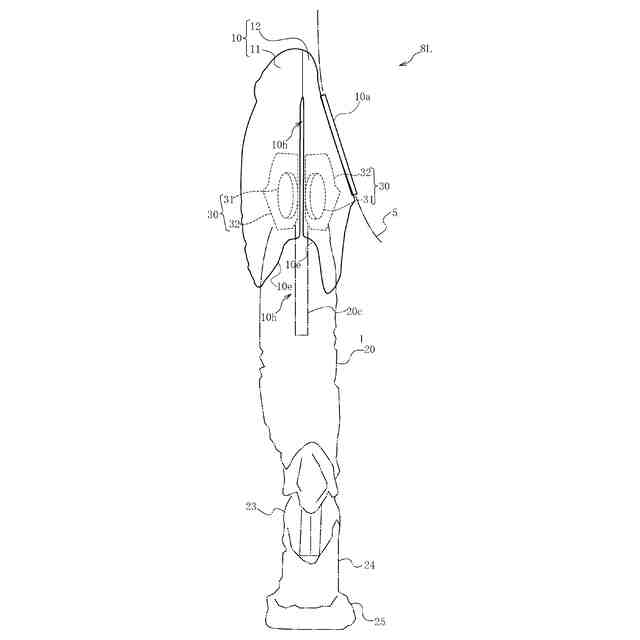

玩具の第１状態における後脚部の背面図である。

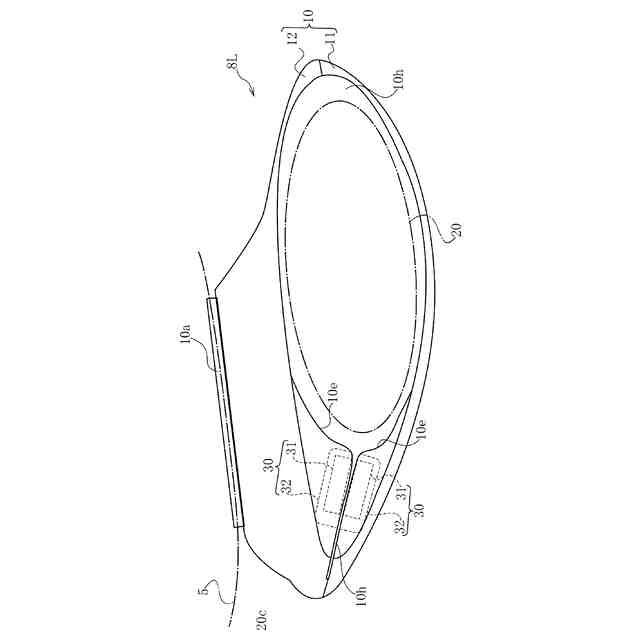

玩具の第１状態における第１部品の開口部の開口状態を示す要部概略底面図である。

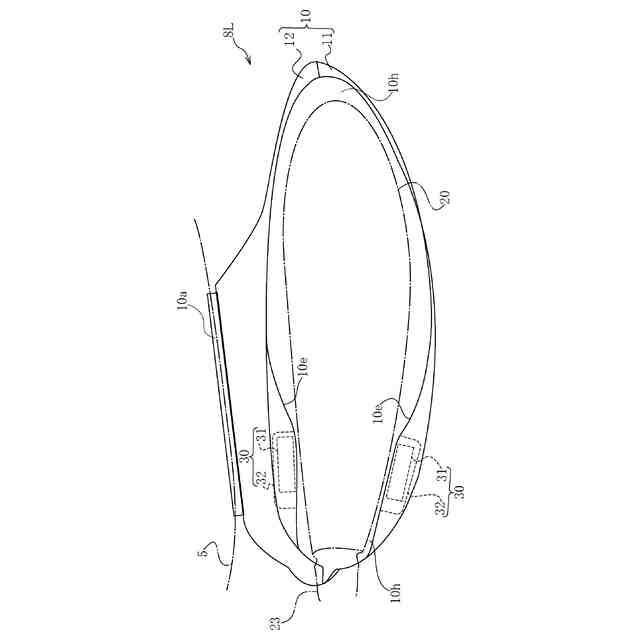

玩具の第２状態における第１部品の開口部の開口状態を示す要部概略底面図である。
【発明を実施するための形態】
【０００９】
以下、本発明の一側面を表す玩具の態様について、図を参照して説明する。
図１は、玩具１の第１状態１Ｆにおける斜視図であり、図２は、玩具１の第２状態２Ｆにおける斜視図である。
【００１０】
図１及び図２に示す玩具１は、形象物として犬を模した玩具である。図１においては、玩具１は、載置部５０上に前後脚部７，８を伸ばした起立形態として置かれ、図２においては、後脚部８を曲げた座位形態として載置部５０上に置かれている。玩具１は、犬の頭部３、胴部４、腰部５、及び尾部６が連続して接続された構成となっている。例えば胴部４は、複数の胴部パーツ４ａからなり、また、尾部６も複数の尾部パーツ６ａが連結された構成となっている。そして、頭部３から尾部６までの各パーツは、その詳細については省略するが、パーツ間の連結部位において球形の連結構造を有するピボット構造（図３参照）等により接続されて隣り合うパーツ同士が若干動くように構成されている。すなわち、隣り合うパーツ同士が位置ずれ可能になっていることで、頭部３から尾部６までの間の形状を変えることができ、玩具１の姿勢の変更を可能にしている。
（【００１１】以降は省略されています）
