公開番号2025153236
公報種別公開特許公報(A)
公開日2025-10-10
出願番号2024055609
出願日2024-03-29
発明の名称袋体供給装置
出願人株式会社バンダイナムコエクスペリエンス,株式会社バンダイナムコテクニカ
代理人個人,個人,個人
主分類B65B 67/04 20060101AFI20251002BHJP(運搬;包装;貯蔵;薄板状または線条材料の取扱い)
要約【課題】利便性を向上する。
【解決手段】袋体供給装置1では、袋体排出口111を有するケーシング100と、ケーシング100内に配置され、破断予定線を介して連続する複数枚の袋体bが巻回された袋体ロール210と、袋体排出口111から袋体bを1枚ずつ送り出すことが可能な送り出し機構230と、を備えている。すなわち、袋体供給装置1では、袋体排出口111から袋体bを1枚ずつ送り出すことが可能な送り出し機構230を備えている。これによって、袋体bを1枚ずつ自動で供給することが可能となり、利便性を向上することが可能となる。
【選択図】図8
特許請求の範囲【請求項１】
排出口を有するケーシングと、
前記ケーシング内に配置され、破断予定線を介して連続する複数枚の袋体が巻回されたロールと、
前記排出口から前記袋体を１枚ずつ送り出すことが可能な送り出し機構と、を備えることを特徴とする袋体供給装置。
続きを表示（約 280 文字）【請求項２】
前記ロールの芯に対して着脱可能な一対の軸部材を備え、
前記ロールは、前記一対の軸部材を介して、前記ケーシング内において回転可能に配置されていることを特徴とする請求項１に記載の袋体供給装置。
【請求項３】
前記送り出し機構による前記袋体の送り出しに伴う前記ロールの回転に対して抵抗力を付与する抵抗力付与機構を備えることを特徴とする請求項１又は２に記載の袋体供給装置。
【請求項４】
前記ロールに巻回されている袋体の減少を検知する検知手段を備えることを特徴とする請求項１又は２に記載の袋体供給装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、袋体を供給することが可能な袋体供給装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、袋体を供給することが可能な袋体供給装置が知られている（特許文献１参照）。この袋体供給装置では、破断予定線を介して連続する複数枚の袋体からなる袋連続体が、袋体を１枚ずつ手動により取り出し可能となるように配置されている。
【先行技術文献】
【特許文献】
【０００３】
特許第７０９８０２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、従来の袋体供給装置では、袋体を自動で供給することができず、利便性が低下する恐れがある。
本発明の課題は、利便性を向上することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するために、第一の発明に係る袋体供給装置は、排出口を有するケーシングと、前記ケーシング内に配置され、破断予定線を介して連続する複数枚の袋体が巻回されたロールと、前記排出口から前記袋体を１枚ずつ送り出すことが可能な送り出し機構と、を備えることを特徴とする。
第一の発明に係る袋体供給装置では、排出口から袋体を１枚ずつ送り出すことが可能な送り出し機構を備えている。これによって、袋体を１枚ずつ自動で供給することが可能となり、利便性を向上することが可能となる。
ここで、袋体供給装置としては、例えば、後述する袋体供給装置１が該当する。排出口としては、例えば、後述する袋体排出口１１１が該当する。ケーシングとしては、例えば、後述するケーシング１００が該当する。破断予定線としては、例えば、後述する破断予定線が該当する。袋体としては、例えば、後述する袋体ｂが該当する。ロールとしては、例えば、後述する袋体ロール２１０が該当する。送り出し機構としては、例えば、後述する送り出し機構２３０が該当する。
【０００６】
第二の発明に係る袋体供給装置は、第一の発明に係る袋体供給装置において、前記ロールの芯に対して着脱可能な一対の軸部材を備え、前記ロールは、前記一対の軸部材を介して、前記ケーシング内において回転可能に配置されていることを特徴とする。
第二の発明に係る袋体供給装置では、ロールの芯に対して着脱可能な一対の軸部材を備えている。これによって、袋体の幅に応じた軸部材を用意することで、様々な幅の袋体からなるロールを配置することが可能となる。
ここで、軸部材としては、例えば、後述する軸部材２２０が該当する。
【０００７】
第三の発明に係る袋体供給装置は、第一又は第二の発明に係る袋体供給装置において、前記送り出し機構による前記袋体の送り出しに伴う前記ロールの回転に対して抵抗力を付与する抵抗力付与機構を備えることを特徴とする。
第三の発明に係る袋体供給装置では、ロールと送り出し機構との間における袋体の撓みに起因する不具合を防止することが可能となる。
ここで、抵抗力付与機構としては、例えば、後述する支持ローラ２５４が該当する。
【０００８】
第四の発明に係る袋体供給装置は、第一又は第二の発明に係る袋体供給装置において、前記ロールに巻回されている袋体の減少を検知する検知手段を備えることを特徴とする。
第四の発明に係る袋体供給装置では、袋体の補充を容易とすることが可能となる。
ここで、検知手段としては、例えば、後述する袋切れ検知センサ２４４が該当する。
【発明の効果】
【０００９】
本発明によれば、利便性を向上することが可能となる。
【図面の簡単な説明】
【００１０】

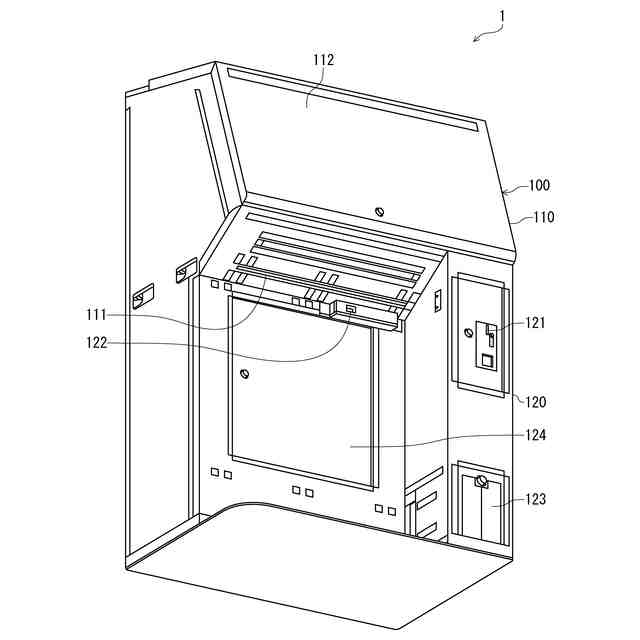

袋体供給装置１を上方から見た状態を示す斜視図である。
袋体供給装置１を下方から見た状態を示す斜視図である。
開閉扉１１２を取り外した状態の袋体供給装置１を示す斜視図である。

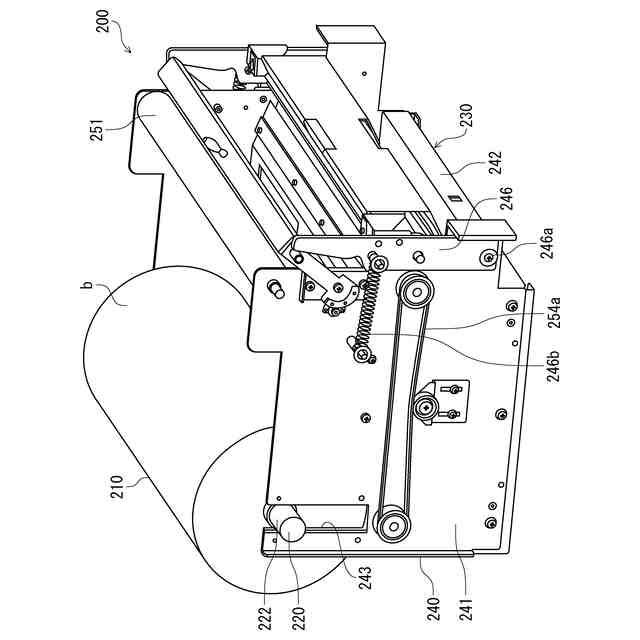

本体ユニット２００を右方から見た状態を示す斜視図である。
本体ユニット２００を左方から見た状態を示す斜視図である。

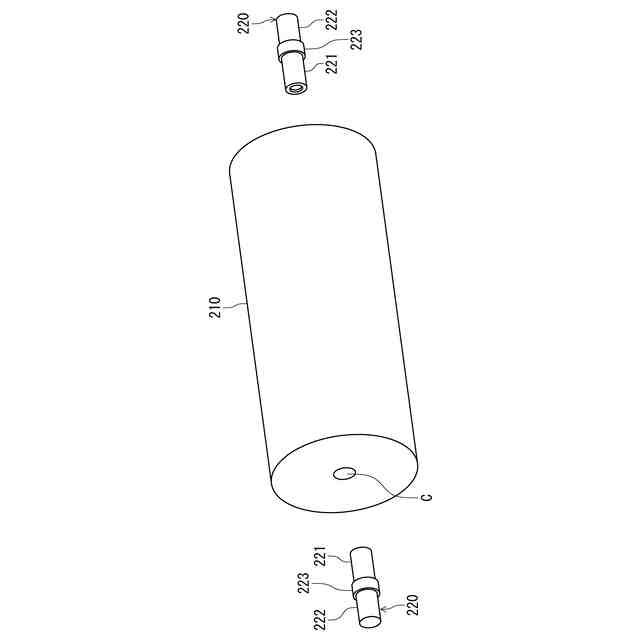

袋体ロール２１０に取り付けられる軸部材２２０を示す斜視図である。
本体ユニット２００から一部の部材を取り外した状態を示す図である。

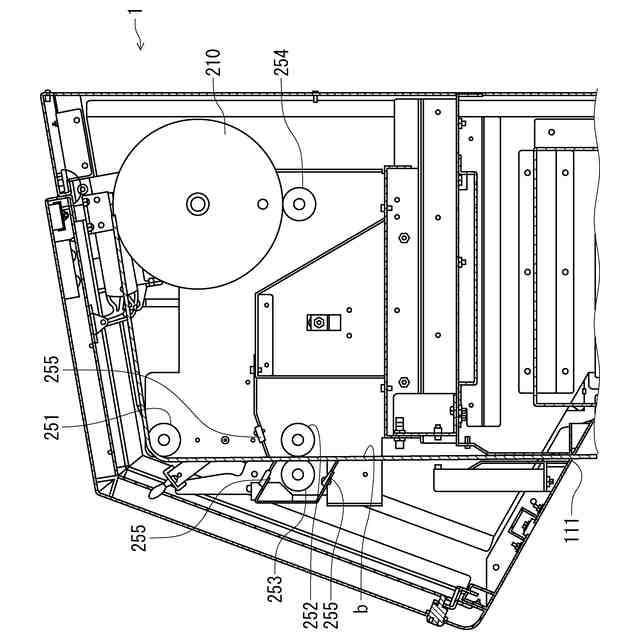

送り出し機構２３０における袋体ｂの配置を説明する図である。

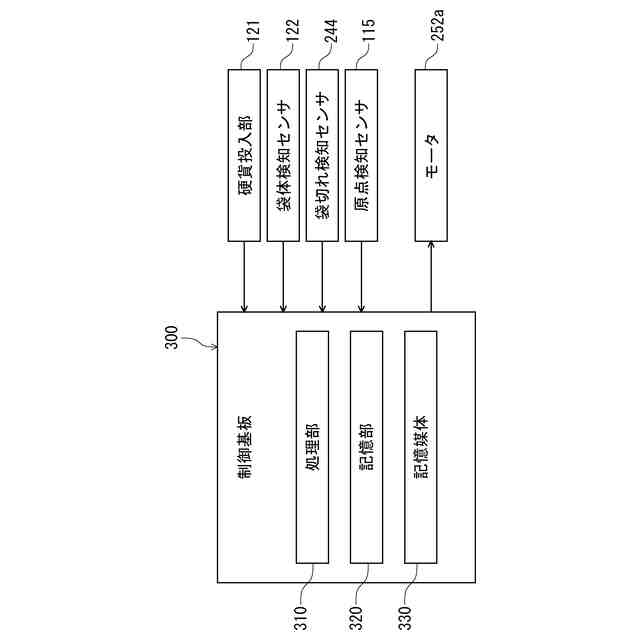

袋体供給装置１の制御系の構成を示すブロック図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
