公開番号2025141350
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024041244
出願日2024-03-15
発明の名称アクリル酸エチルの製造方法
出願人三菱ケミカル株式会社
代理人弁理士法人特許事務所サイクス
主分類C07C 67/08 20060101AFI20250919BHJP(有機化学)
要約【課題】アクリル酸とエタノールを原料とし、固体触媒である陽イオン交換樹脂が充填された固定床反応器を用いたアクリル酸エチルの製造において、重合閉塞の発生する危険性を下げつつ、工程を単純化し、更にエステル化反応や付加反応物の分解と回収効率を高める方法を提供することを目的とする。

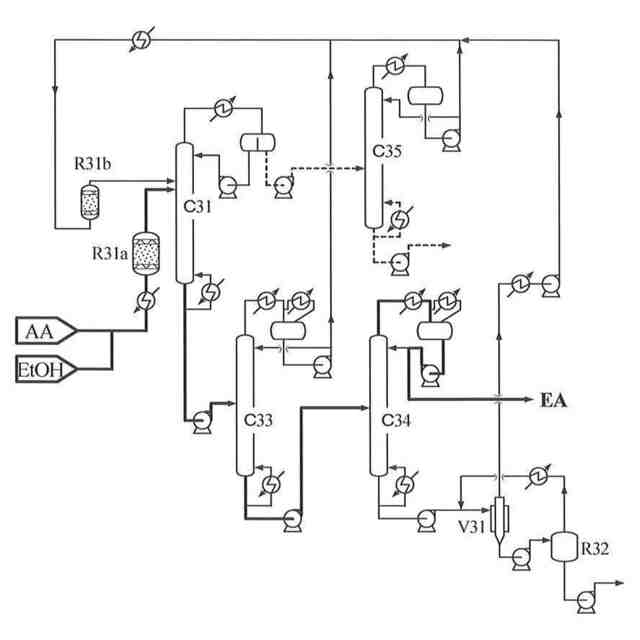

【解決手段】陽イオン交換樹脂が充填された固定床反応器に、アクリル酸及びエタノールを供給し、エステル化反応により連続的に反応液を得るエステル化反応工程、該反応液を共沸溶媒が存在する共沸脱水蒸留塔に供給し、粗アクリル酸エチルと、低沸物とに分離する脱水蒸留工程、該粗アクリル酸エチルを精製蒸留塔によりアクリル酸エチルとする精製工程を含むアクリル酸エチルを製造する方法であって、該共沸溶媒が、常圧における沸点が55℃～75℃の炭化水素であるアクリル酸エチルの製造方法。

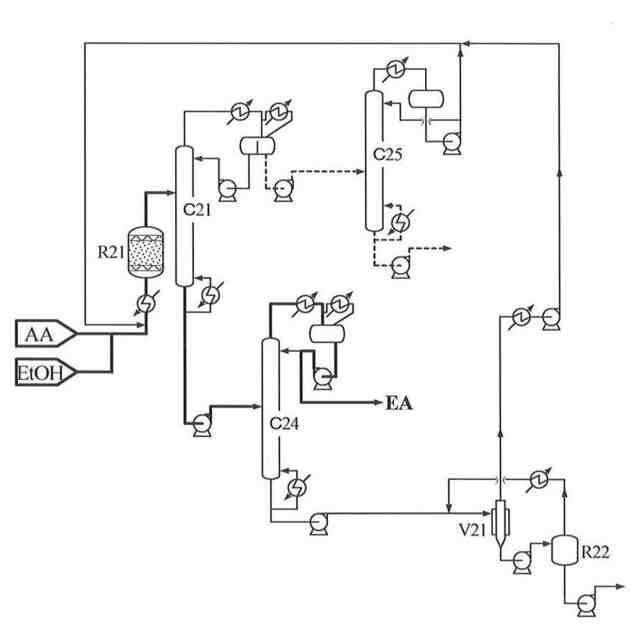

【選択図】図2
特許請求の範囲【請求項１】
陽イオン交換樹脂が充填された固定床反応器に、アクリル酸及びエタノールを供給し、
エステル化反応により連続的に反応液を得るエステル化反応工程、該反応液を共沸溶媒が
存在する共沸脱水蒸留塔に供給し、粗アクリル酸エチルと、低沸物とに分離する脱水蒸留
工程、該粗アクリル酸エチルを精製蒸留塔によりアクリル酸エチルとする精製工程を含む
アクリル酸エチルを製造する方法であって、
該共沸溶媒が、常圧における沸点が５５℃～７５℃の炭化水素であるアクリル酸エチル
の製造方法。
続きを表示（約 790 文字）【請求項２】
陽イオン交換樹脂が充填された固定床反応器に、アクリル酸及びエタノールを供給し、
エステル化反応により連続的に反応液を得るエステル化反応工程、該反応液を共沸溶媒が
存在する共沸脱水蒸留塔に供給し、粗アクリル酸エチル１と、低沸物１とに分離し、該粗
アクリル酸エチル１を共沸溶媒が存在する低沸物分離塔に供給し、粗アクリル酸エチル２
と、低沸物２とに分離する脱水蒸留工程、該粗アクリル酸エチル２を精製蒸留塔によりア
クリル酸エチルとする精製工程を含むアクリル酸エチルを製造する方法であって、
該共沸溶媒が、常圧における沸点が５５℃～７５℃の炭化水素であり、且つ粗アクリル
酸エチル１中の水、エタノール及び共沸溶媒の含有量の濃度が２０質量％以下であるアク
リル酸エチルの製造方法。
【請求項３】
前記低沸物を油相と水相に分離し、油相は前記共沸脱水蒸留塔に循環する請求項１に記
載のアクリル酸エチルの製造方法。
【請求項４】
前記低沸物１を油相と水相に分離し、油相は前記共沸脱水蒸留塔に循環する請求項２に
記載のアクリル酸エチルの製造方法。
【請求項５】
前記水相よりエタノールを回収し、回収したエタノールを固定床反応器に供給する、請
求項３又は４に記載のアクリル酸エチルの製造方法。
【請求項６】
前記脱水蒸留工程及び／又は精製工程において重合禁止剤を使用する請求項１乃至５の
いずれか１項に記載のアクリル酸エチルの製造方法。
【請求項７】
前記重合禁止剤がフェノチアジン、銅錯体及びマンガン錯体からなる群から選ばれた少
なくとも１つである請求項６に記載のアクリル酸エチルの製造方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、アクリル酸エチルの製造方法に関する。詳しくは、アクリル酸とエタノール
を原料とするエステル化反応により、アクリル酸エチルを製造する方法に関する。
続きを表示（約 3,400 文字）【背景技術】
【０００２】
アクリル酸エステルは、水性塗料、粘接着剤、合成樹脂、繊維、エマルジョン等の製造
に用いられる易重合性モノマーであり、これら製品の主原料として用いられる汎用エステ
ルと、製品の機能向上を目的として添加される特殊エステルに分類される。汎用エステル
は通常、アクリル酸メチル、アクリル酸エチル、アクリル酸ブチル、アクリル酸２－エチ
ルヘキシルの４種を表す。また、アクリル酸メチルとアクリル酸エチルを合わせてライト
エステル、アクリル酸ブチルとアクリル酸２－エチルヘキシルを合わせてヘビーエステル
と称することもある。アクリル酸エステルの製造は、アクリル酸とアルコールを原料とす
るエステル化反応、アクリル酸エステルとアルコールを原料とするエステル交換反応、ア
クリル酸の替わりにアクロレインや無水アクリル酸或いはアクリル酸ハロゲン化物を用い
、これら化合物とアルコールの付加または置換反応、など様々な合成経路で行われる。汎
用エステルの場合、原料価格の低いアクリル酸とアルコールを原料とするエステル化反応
が通常、製造法として選択される。
【０００３】
酸とアルコールを原料とするエステル化反応では、反応生成したエステルと副生した水
との加水分解反応、つまり逆反応が存在する為、エステル化反応の転化率は反応器へ供給
される液組成に依存した平衡状態までしか到達せず、反応液中には一定量以上の原料が残
存することになる。これに対し、エステル化反応を行うと同時に、反応系から副生水を分
離することで、反応転化率を上げることができる。アクリル酸とｎ－ブタノールを原料と
するアクリル酸ブチルを製造する場合、液相中でエステル化反応を行いつつ副生水を留去
する反応蒸留が用いられる。アクリル酸と２－エチルヘキサノールを原料とするアクリル
酸２－エチルヘキシルを製造する場合も同様である。
アクリル酸エチルを製造する場合、上記と同様に反応蒸留を行うと、原料エタノールの
沸点は副生水の沸点より低く、またエタノールは無制限に水と混合するため、副生水を系
外に排出する過程で、エタノールも系外に排出されてしまう。これに対し特許文献１では
、アクリル酸とエタノールを原料とする回分式の反応蒸留において、共沸溶媒として炭素
数６又は７の炭化水素と酢酸エチルの混合溶媒を用い、留出液を水相と油相に分離し、油
相を還流液として蒸留塔に循環することで、高い反応転化率を得る方法が示されている。
【０００４】

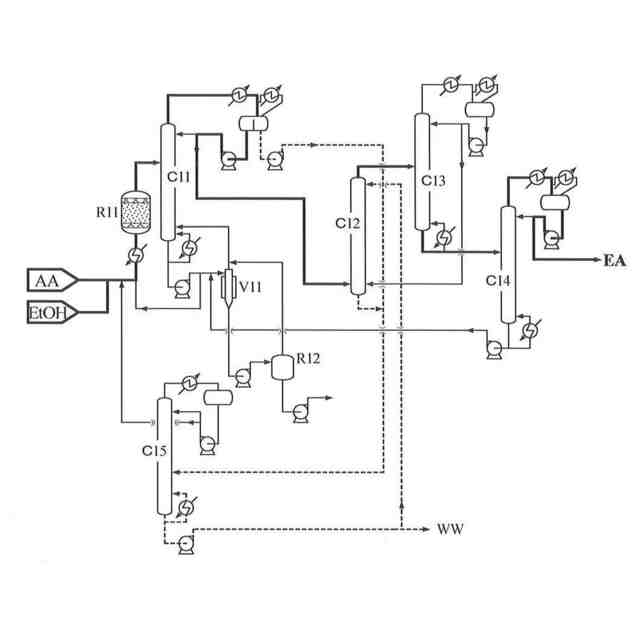

連続プロセスにおけるアクリル酸エチルの製造では、強酸性イオン交換樹脂を触媒に用
いた固定床反応が一般的である。非特許文献１には、アクリル酸及びアルコールを、イオ
ン交換樹脂の充填された固定床反応器に供給しエステル化反応を行う反応工程、該反応液
を蒸留によりアクリル酸エステル、水、及び未反応アルールを含む留出成分と未反応アク
リル酸を含む缶出液に分離し、缶出液を反応器に循環するエステル回収工程、該留出成分
中のアルコールを水で抽出する抽出工程、抽出された水溶液中のアルコールを蒸留で分離
回収するアルコール回収工程、抽出後の抽残液に含まれる水、アルコール、酢酸エステル
等の低沸点成分を蒸留で留去する低沸物分離工程、及び軽沸点成分の分離された液を蒸留
精製して製品アクリル酸エステルを得る精製工程、からなるライトエステルの製造方法が
示されている。
【０００５】
また特許文献２には、蒸留塔内に垂直隔壁を有した分割壁カラム（ＤＷＣ、Ｄｉｖｉｄ
ｉｎｇＷａｌｌＣｏｌｕｍｎ）を用いることで、低沸点不純物及び高沸点不純物を含
む粗アクリル酸エチルの精製を1つの蒸留塔で行う方法が示されている。
特許文献３には、強酸性イオン交換樹脂を固定床触媒として用い、アクリル酸と炭素数
１～３のアルコールを減圧下で反応させることで、反応転化率を高くする方法が示されて
いる。
【先行技術文献】
【特許文献】
【０００６】
特開昭５９－６７２４４号公報
特表２０１９－５０４０７８号公報
特開平１０－２７９５２３号公報
【非特許文献】
【０００７】
Ｕｌｌｍａｎｎ‘ｓＥｎｃｙｃｌｏｐｅｄｉａｏｆＩｎｄｕｓｔｒｉａｌＣｈｅｍｉｓｔｒｙ５ｔｈ．ｅｄ．ｖｏｌ．１Ａｐｐ１６７－１６９
【発明の概要】
【発明が解決しようとする課題】
【０００８】
アクリル酸とエタノールを原料とするアクリル酸エチルの製造において、特許文献１記
載の方法では、反応液中の触媒濃度が固定床反応器に比べて低く、反応に要する時間が長
くなる。また、留出水中に多くのエタノールが含まれ、反応器の缶出液にはアクリル酸エ
チル以外にも原料酸やアルコール、酢酸エチルが含まれる為、これらの分離回収工程も必
要となり、蒸留精製に要する熱負荷や所要設備の建設に要する費用などの点で、経済的に
不利である。
非特許文献１記載の方法は、アクリル酸エチルの商業生産を行う設備として一般的であ
るが、エステル化反応による生成物を分離精製するだけの工程でありながら、多数の設備
を要する点で、更なる改善が望まれる。
特許文献２記載の方法は、非特許文献１の低沸物分離工程及び精製工程を１つに纏める
という点で優れている。しかし、実質的な適用先は上記工程に限られ、その効果も限定的
である。
原料のアクリル酸や生成物のアクリル酸エチルは、自発的に重合を開始する易重合性化
合物であり、これが製造工程の簡素化を妨げる最大の理由である。アクリル酸の沸点はエ
タノールやアクリル酸エチルよりも充分に高いため、沸点だけを鑑みれば、アクリル酸の
蒸留による分離濃縮は容易と判断される。しかし実際には重合回避を目的とした低温化の
ため、アクリル酸エチルを多量に含んだ状態で回収される。
【０００９】
アクリル酸やアクリル酸エステルに対して高い効果を有する重合禁止剤として、銅錯体
やマンガン錯体、フェノチアジン等が挙げられる。しかしこれら化合物は全て陽イオン交
換樹脂に対する被毒物質であるため、これら重合禁止剤が陽イオン交換樹脂を触媒とする
反応器に循環する箇所には通常使用しない。使用する場合には、陽イオン交換樹脂の交換
を頻繁に実施するか、予め劣化を考慮して大過剰量の陽イオン交換樹脂を反応器に充填す
る必要がある。
更に、アクリル酸やアクリル酸エチルの炭素二重結合に対するアクリル酸、エタノール
、水等の付加反応がエステル化反応に並行して生じるため、該付加反応物の生成抑制及び
分解と回収が必要である。分解は酸触媒の存在下、高温で行われる為、付加反応物を予め
分離濃縮することが好ましい。しかし、アクリル酸エチルにエタノールの付加したエトキ
シプロピオン酸エチルの沸点は、アクリル酸の沸点と２０℃程度しか違わないため、濃縮
率を高めるためには、蒸留工程の追加が必要となる。
【００１０】
本発明はこれら現状を鑑み、アクリル酸とエタノールを原料とし、固体触媒である陽イ
オン交換樹脂が充填された固定床反応器を用いたアクリル酸エチルの製造において、重合
による閉塞が発生する危険性を下げつつ、工程を単純化し、更にエステル化反応や付加反
応物の分解と回収効率を高める方法を提供することを目的とする。
【課題を解決するための手段】
（【００１１】以降は省略されています）
