公開番号2025141090
公報種別公開特許公報(A)
公開日2025-09-29
出願番号2024040846
出願日2024-03-15
発明の名称ガスメータ
出願人矢崎エナジーシステム株式会社
代理人個人,個人
主分類G01F 3/22 20060101AFI20250919BHJP(測定;試験)
要約【課題】文字板をフレームに取り付けるための取付部が文字板の板面から前方側に突出せず、文字板をフレームに取り付ける際の作業性が良く、文字板が振動等によりフレームから脱落しないガスメータを提供する。
【解決手段】文字板12は、板面12Aの上端から後方側の斜め上方に延びる第1傾斜部121Aと、第1傾斜部121Aに形成された切欠き部121Bとを備える第1係止部121と、板面121Aの下端から後方側の斜め下方に延びる第2傾斜部122Aを備える第2係止部122とを備え、フレーム11は、前面から前方側に突出しないように設けられ、切欠き部121Bと嵌合することで第1係止部121を横方向に係止し、且つ、切欠き部121Bの下縁と係合することで第1係止部121を前後方向及び縦方向に係止する第1爪部材111と、前面から前方側に突出しないように設けられ、第2係止部122を前後方向及び縦方向に係止する第2爪部材112とを備える。
【選択図】図2
特許請求の範囲【請求項１】
ガス使用量を表示する表示部を前方から視認可能とする第１表示窓が設けられた前面を備え、ガスメータ本体に取り付けられたフレームと、
表示項目が記され前記表示部を前方から視認可能とする第２表示窓が設けられた板面を備え、前記板面が前記前面を覆うように前記フレームに取り付けられた板部材と
を備え、
前記板部材は、
前記板面の上端及び下端の一方から後方側の斜方に延びる第１傾斜部と、前記第１傾斜部に形成された切欠き部とを備える第１係止部と、
前記板面の上端及び下端の他方から後方側の斜方に延びる第２傾斜部を備える第２係止部と
を備え、
前記フレームは、
前記前面から前方側に突出しないように設けられ、前記切欠き部と嵌合することで前記第１係止部を横方向に係止し、且つ、前記切欠き部の下縁と係合することで前記第１係止部を前後方向及び縦方向に係止する第１爪部材と、
前記前面から前方側に突出しないように設けられ、前記第２係止部を前後方向及び縦方向に係止する第２爪部材と
を備えるガスメータ。
続きを表示（約 750 文字）【請求項２】
前記第１傾斜部は、前記板面の上端から後方側の斜め上方に延び、
前記第２傾斜部は、前記板面の下端から後方側の斜め下方に延び、
複数の前記切欠き部が、前記第１傾斜部に横方向に間隔を空けて形成され、
複数の前記第１爪部材が、前記フレームの上面に前記切欠き部の位置に合わせて設けられ、
前記第２爪部材が、前記フレームの下面に設けられ、
前記第１爪部材は、
前記フレームの前記上面に支持され、前記切欠き部と嵌合する第１軸部と、
前記第１軸部の先端に設けられ、前記切欠き部の下縁と係合する第１爪部と
を備え、
前記第２爪部材は、
前記フレームの前記下面に支持され、前記第２係止部の下端を保持する第２軸部と、
前記第２軸部の先端に設けられ、前記第２係止部の下端と係合する第２爪部と
を備える請求項１に記載のガスメータ。
【請求項３】
前記第２係止部は、
前記第２傾斜部の先端から縦方向に延びる縦部を備え、
前記第２爪部材は、
前記縦部と係合する縦面と、
前記縦面よりも前側に位置する斜面と
を備える請求項１又は２に記載のガスメータ。
【請求項４】
前記板部材は、
前記板面の一方の側部から突出した第１側片と、
前記板面の他方の側部から突出した第２側片と
を備え、
前記フレームは、
前記前面の一方の側部から突出し、前記第１側片を保持する第１保持部と、
前記前面の他方の側部から突出し、前記第２側片を保持する第２保持部と
を備える請求項１又は２に記載のガスメータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ガスメータに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
燃料ガスの使用量を積算して表示するガスメータとして、機械式カウンタを保持するフレームの前面に、品番、流量単位等の表示項目が印刷やレーザー加工により付与されているものが知られている（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１８－２５４４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
表示項目の視認性の向上等を目的として、機械式カウンタを保持するフレームの前面に、表示項目が印刷やレーザー加工により付与された金属製の文字板を装着する場合について検討する。この場合、文字板の前方にはフロントカバーの透明板が近接して配置されるため、文字板をフレームに取り付けるための取付部が文字板の板面から前方側に突出しないことが課題となる。また、文字板をフレームに取り付ける際の作業性が良いこと、文字板が振動等によりフレームから脱落しないことも課題となる。
【０００５】
本発明は、上記事情に鑑み、文字板をフレームに取り付けるための取付部が文字板の板面から前方側に突出しないこと、文字板をフレームに取り付ける際の作業性が良いこと、文字板が振動等によりフレームから脱落しないことを可能にするガスメータを提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明のガスメータは、ガス使用量を表示する表示部を前方から視認可能とする第１表示窓が設けられた前面を備え、ガスメータ本体に取り付けられたフレームと、表示項目が記され前記表示部を前方から視認可能とする第２表示窓が設けられた板面を備え、前記板面が前記前面を覆うように前記フレームに取り付けられた板部材とを備え、前記板部材は、前記板面の上端及び下端の一方から後方側の斜方に延びる第１傾斜部と、前記第１傾斜部に形成された切欠き部とを備える第１係止部と、前記板面の上端及び下端の他方から後方側の斜方に延びる第２傾斜部を備える第２係止部とを備え、前記フレームは、前記前面から前方側に突出しないように設けられ、前記切欠き部と嵌合することで前記第１係止部を横方向に係止し、且つ、前記切欠き部の下縁と係合することで前記第１係止部を前後方向及び縦方向に係止する第１爪部材と、前記前面から前方側に突出しないように設けられ、前記第２係止部を前後方向及び縦方向に係止する第２爪部材とを備える。
【発明の効果】
【０００７】
本発明によれば、文字板をフレームに取り付けるための取付部が文字板の板面から前方側に突出しないこと、文字板をフレームに取り付ける際の作業性が良いこと、文字板が振動等によりフレームから脱落しないことが可能になる。
【図面の簡単な説明】
【０００８】

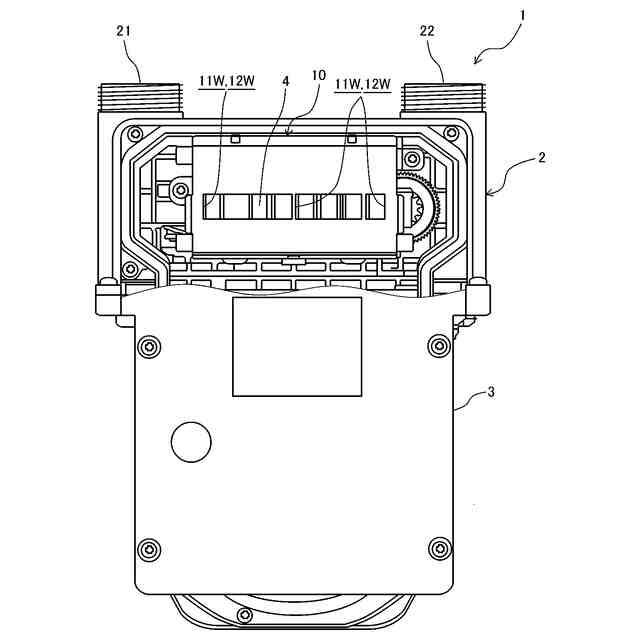

図１は、本発明の一実施形態に係るガスメータを示す一部破断正面図である。

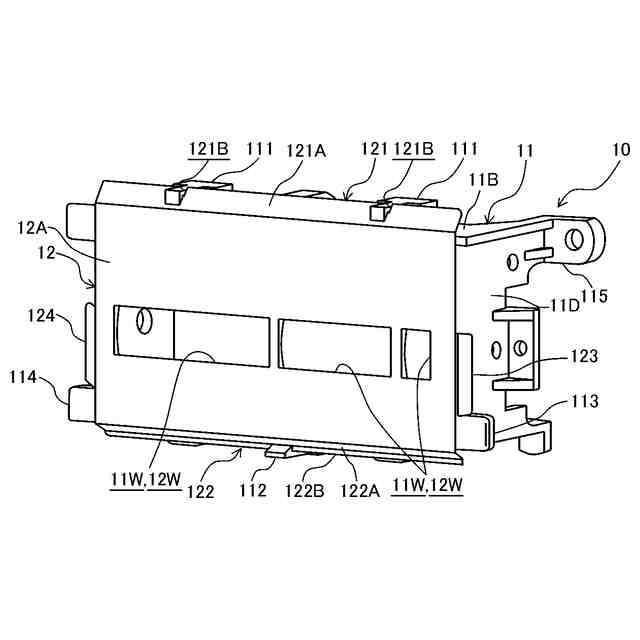

図２は、図１に示すフレーム組立体を示す斜視図である。

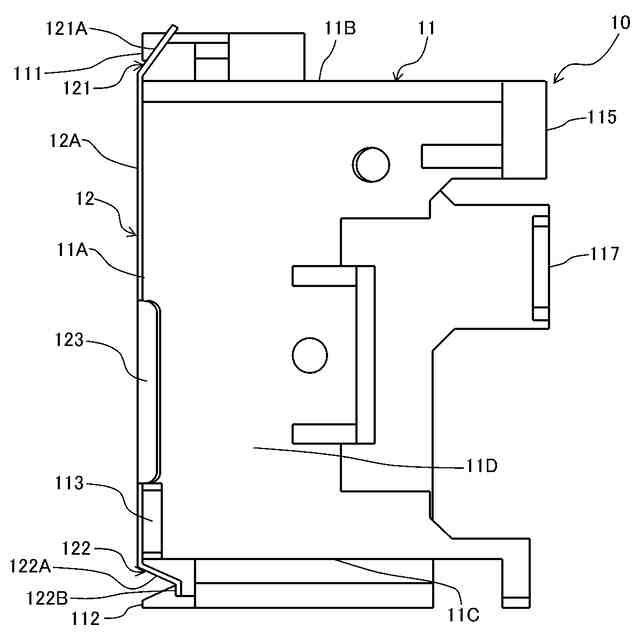

図３は、図１及び図２に示すフレーム組立体を示す側面図である。

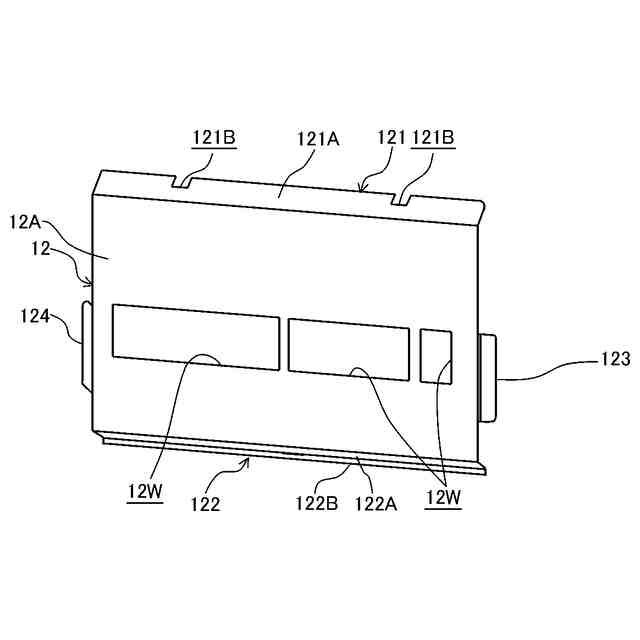

図４は、図１～図３に示す文字板を示す斜視図である。
図５は、図１～図３に示すフレームを示す斜視図である。

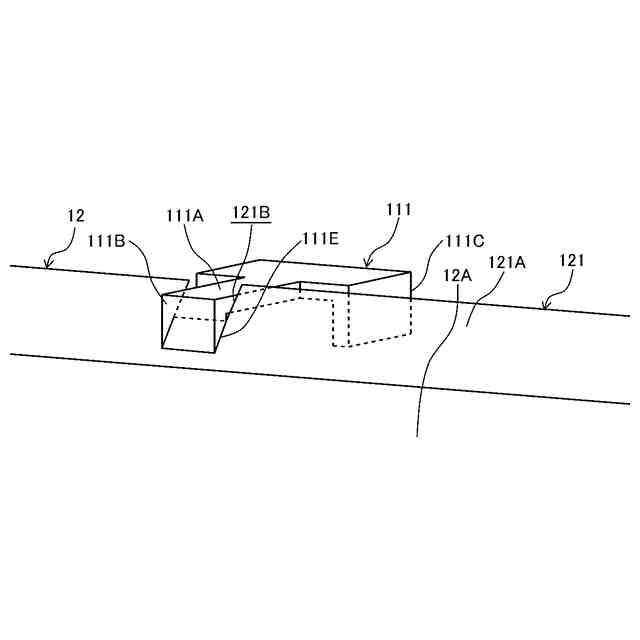

図６は、図２に示す第１爪部材及び第１係止部を拡大して示す斜視図である。
図７は、図２に示す第２爪部材及び第２係止部を拡大して示す斜視図である。
【発明を実施するための形態】
【０００９】
以下、本発明を好適な実施形態に沿って説明する。なお、本発明は、以下に示す実施形態に限られるものではなく、本発明の趣旨を逸脱しない範囲において実施形態を適宜変更可能である。また、以下に示す実施形態においては、一部構成の図示や説明を省略している箇所があるが、省略された技術の詳細については、以下に説明する内容と矛盾点が発生しない範囲内において、適宜公知又は周知の技術が適用される。
【００１０】
図１は、本発明の一実施形態に係るガスメータ１を示す一部破断正面図である。この図には、フロントカバー３の上部を破断してガスメータ１が示されている。この図に示すガスメータ１は、膜式ガスメータであり、燃料ガスの使用量を表示部４に表示させる表示機構（図示省略）と、フレーム組立体１０とをガスメータ本体２の上部に備える。表示機構は、フレーム組立体１０により支持され、フレーム組立体１０は、ガスメータ本体２の上部に取り付けられている。フレーム組立体１０は、フロントカバー３の上部により覆われている。
（【００１１】以降は省略されています）
