公開番号2025135169
公報種別公開特許公報(A)
公開日2025-09-18
出願番号2024032836
出願日2024-03-05
発明の名称表示装置
出願人シャープディスプレイテクノロジー株式会社
代理人弁理士法人暁合同特許事務所
主分類G02F 1/1339 20060101AFI20250910BHJP(光学)
要約【課題】第1基板と第2基板との間の間隔を調整する自由度を向上させる。

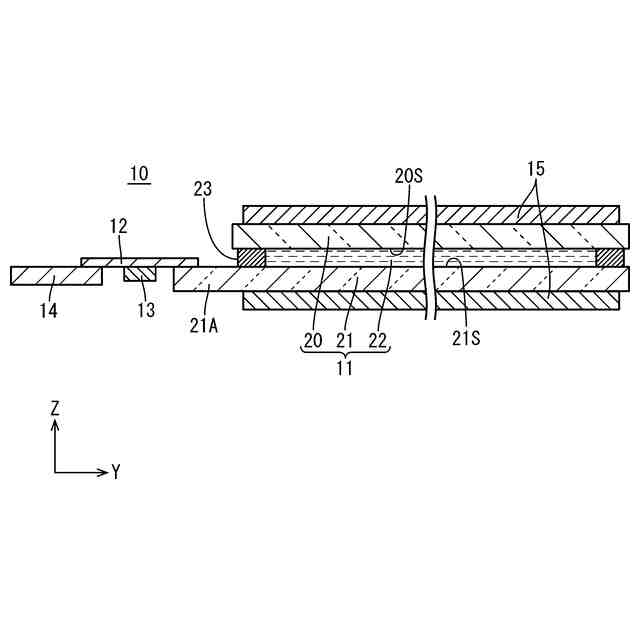

【解決手段】表示装置11は、第1主面21Sを有する第1基板21と、第1主面21Sと間隔を空けて対向する第2主面20Sを有する第2基板20と、第1基板21に設けられて第1主面21Sから第2主面20S側に向けて突出する第1突出部38と、第2基板20に設けられて第2主面20Sから第1主面21S側に向けて突出する第2突出部39と、を備え、第1突出部38は、第2突出部39の突出先端面39A1と対向する第1低位部38Aと、第1低位部38Aよりも高くて第2突出部39に対して第1方向について対向する第1対向面38B1を有する第1高位部38Bと、を有する。
【選択図】図8
特許請求の範囲【請求項１】

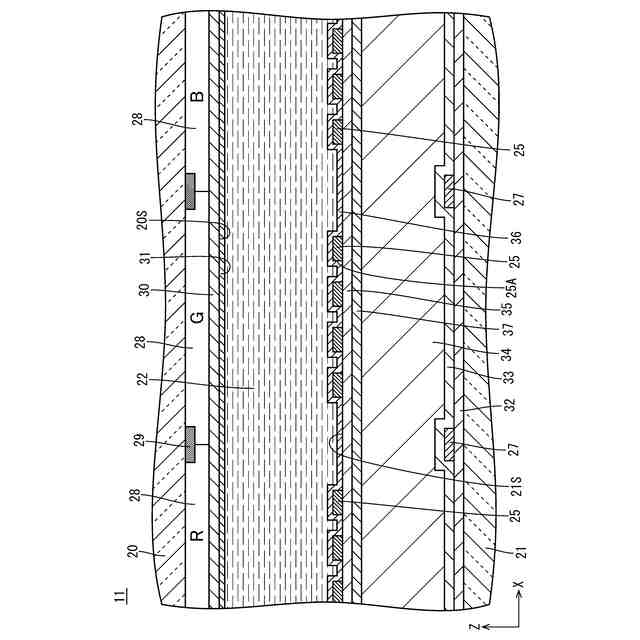

第１主面を有する第１基板と、
前記第１主面と間隔を空けて対向する第２主面を有する第２基板と、

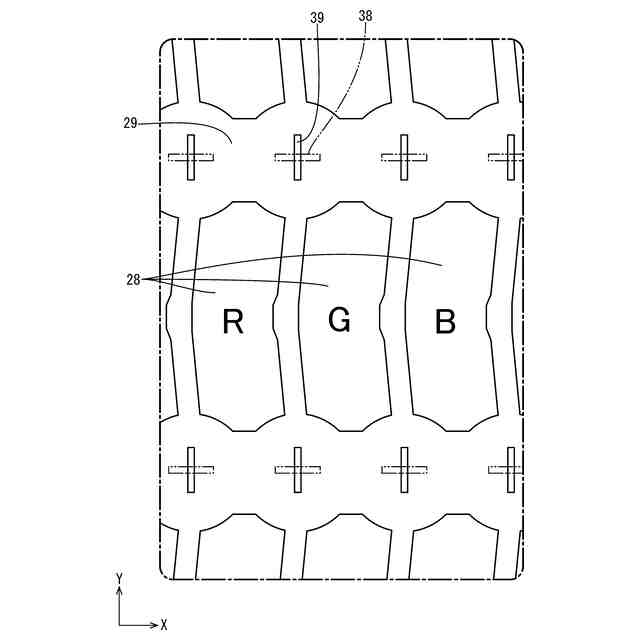

前記第１基板または前記第２基板に設けられる第１カラーフィルタと、
前記第１基板及び前記第２基板のうちの前記第１カラーフィルタと同じ基板に設けられ、前記第１カラーフィルタに対して第１方向に沿って並んで配され、前記第１カラーフィルタとは異なる色を呈する第２カラーフィルタと、

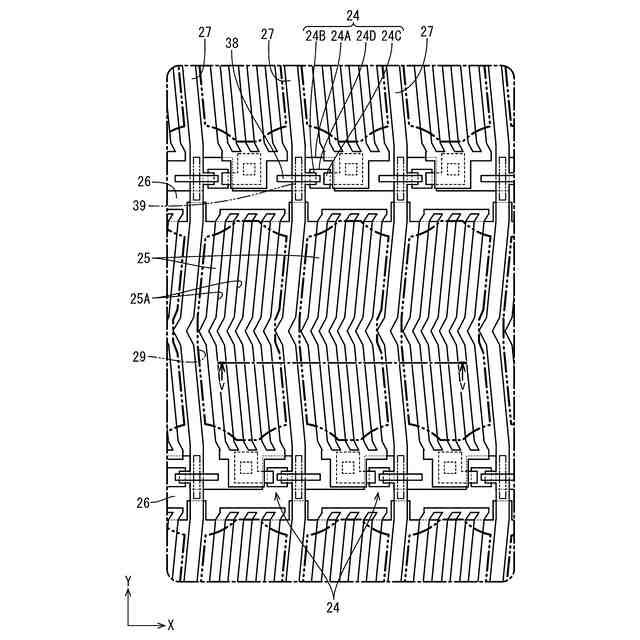

前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ及び前記第２カラーフィルタとは別の基板に設けられ、前記第１カラーフィルタに対して重畳して配される第１画素電極と、
前記第１基板及び前記第２基板のうちの前記第１画素電極と同じ基板に設けられ、前記第２カラーフィルタに対して重畳して配される第２画素電極と、

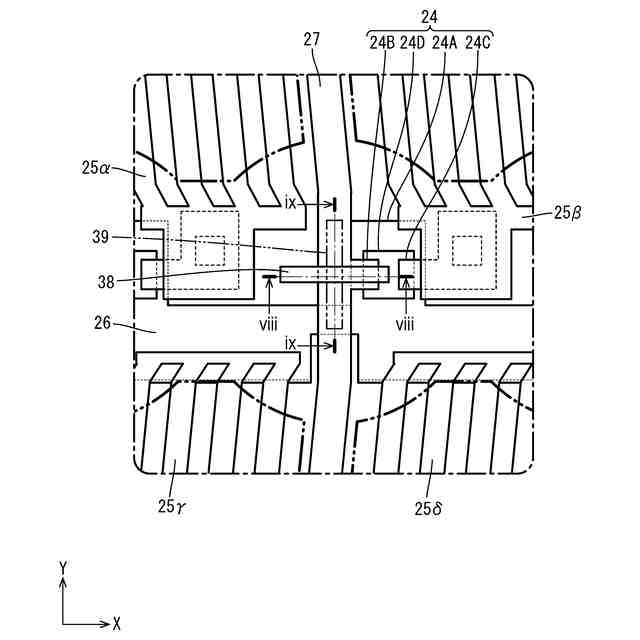

前記第１基板に設けられて前記第１主面から前記第２主面側に向けて突出する第１突出部と、
前記第２基板に設けられて前記第２主面から前記第１主面側に向けて突出する第２突出部と、を備え、
前記第１突出部は、前記第２突出部の突出先端面と対向する第１低位部と、前記第１低位部よりも高くて前記第２突出部に対して前記第１方向について対向する第１対向面を有する第１高位部と、を有する表示装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１突出部は、前記第１方向に沿って延在する壁状をなし、
前記第２突出部は、前記第１方向と交差する第２方向に沿って延在する壁状をなし、
前記第１高位部は、前記第１低位部を前記第１方向について挟むよう２つ設けられる請求項１記載の表示装置。
【請求項３】
前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ及び前記第２カラーフィルタと同じ基板に設けられ、前記第１カラーフィルタに対して前記第２方向に沿って並んで配され、前記第１カラーフィルタと同じ色を呈する第３カラーフィルタと、
前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ、前記第２カラーフィルタ及び前記第３カラーフィルタと同じ基板に設けられ、前記第３カラーフィルタに対して前記第１方向に沿って並ぶとともに前記第２カラーフィルタに対して前記第２方向に沿って並んで配され、前記第２カラーフィルタと同じ色を呈する第４カラーフィルタと、
前記第１基板及び前記第２基板のうちの前記第１画素電極及び前記第２画素電極と同じ基板に設けられ、前記第３カラーフィルタに対して重畳して配される第３画素電極と、
前記第１基板及び前記第２基板のうちの前記第１画素電極、前記第２画素電極及び前記第３画素電極と同じ基板に設けられ、前記第４カラーフィルタに対して重畳して配される第４画素電極と、

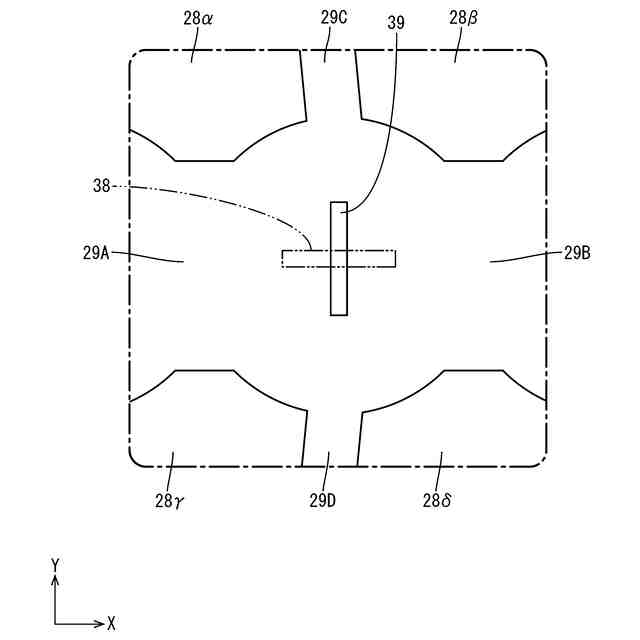

前記第１基板または前記第２基板に設けられ、光を遮る遮光部と、を備え、
前記遮光部は、前記第１カラーフィルタと前記第３カラーフィルタとの境界に配されて前記第１方向に沿って延在する第１線状遮光部と、前記第２カラーフィルタと前記第４カラーフィルタとの境界に配されて前記第１方向に沿って延在する第２線状遮光部と、前記第１カラーフィルタと前記第２カラーフィルタとの境界に配されて前記第２方向に沿って延在する第３線状遮光部と、前記第３カラーフィルタと前記第４カラーフィルタとの境界に配されて前記第２方向に沿って延在する第４線状遮光部と、を有し、
前記第１突出部は、前記遮光部に対して重畳していて前記第１線状遮光部と前記第２線状遮光部とにわたって配され、
前記第２突出部は、前記遮光部に対して重畳していて前記第３線状遮光部と前記第４線状遮光部とにわたって配される請求項２記載の表示装置。
【請求項４】

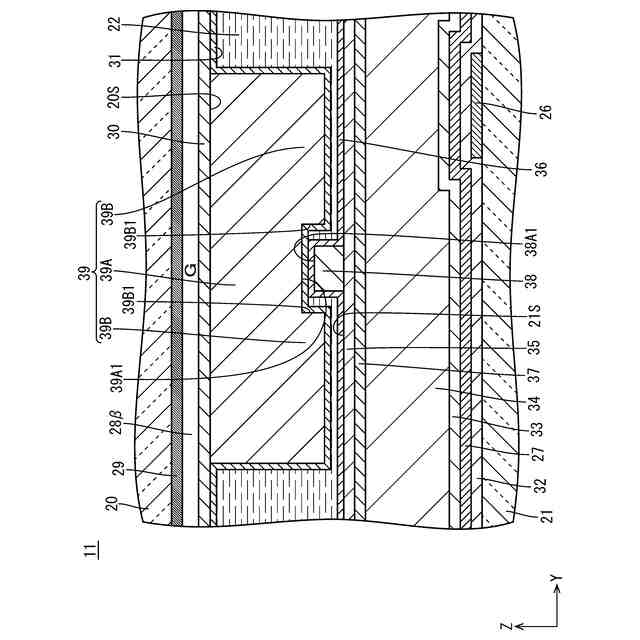

前記第２突出部は、前記第１低位部の突出先端面と対向する第２低位部と、前記第２低位部よりも高くて前記第１突出部に対して前記第１方向と交差する第２方向について対向する第２対向面を有する第２高位部と、を有していて、
前記第２高位部は、前記第２低位部を前記第２方向について挟むよう２つ設けられる請求項２または請求項３記載の表示装置。
【請求項５】
前記第１基板に設けられて前記第１主面から前記第２主面側に向けて突出する第３突出部と、
前記第２基板に設けられて前記第２主面から前記第１主面側に向けて突出する第４突出部と、を備え、
前記第３突出部は、前記第４突出部の突出先端面に対して間隔を空けて対向する第３低位部と、前記第３低位部よりも高くて前記第４突出部に対して前記第１方向について対向する第３対向面を有する第３高位部と、を有する請求項１から請求項３のいずれか１項に記載の表示装置。

発明の詳細な説明【技術分野】
【０００１】

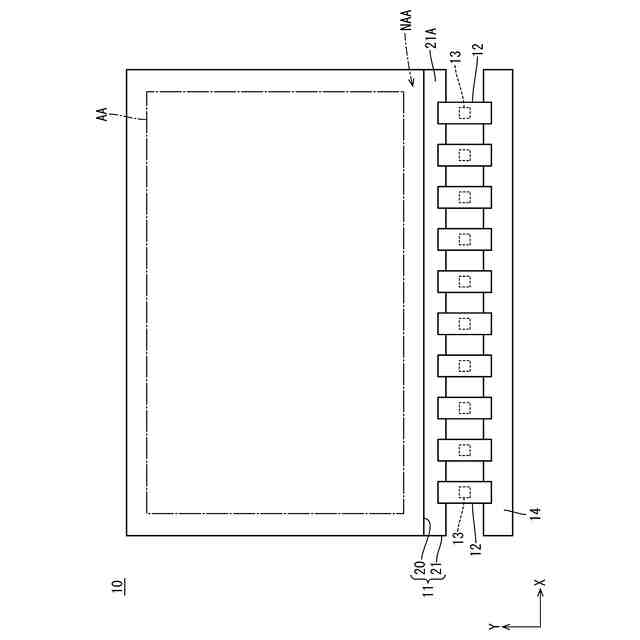

本明細書が開示する技術は、表示装置に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
従来、表示装置の一例として下記特許文献１に記載された電気光学装置が知られている。特許文献１に記載の電気光学装置は、液晶層を挟持してなるＴＦＴアレイ基板及び対向基板と、対向基板上に形成された柱状スペーサと、ＴＦＴアレイ基板上に形成され、柱状スペーサの先端部を嵌め込み可能な、凸部間にある凹部を備えている。
【先行技術文献】
【特許文献】
【０００３】
特開２００４－４５５６１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記した特許文献１に記載の電気光学装置では、柱状スペーサの突出先端面が配向膜の凹部の底面に接することで、液晶層の厚さ（セルギャップ）を保持するようになっている。しかしながら、特許文献１では、専ら柱状スペーサの高さを調整することでしか、液晶層の厚さを調整することができない。このため、液晶材料の滴下量に係るマージン（最適滴下量の範囲）を十分に確保できない、という問題があった。
【０００５】
本明細書に記載の技術は、上記のような事情に基づいて完成されたものであって、第１基板と第２基板との間の間隔を調整する自由度を向上させることを目的とする。
【課題を解決するための手段】
【０００６】
（１）本明細書に記載の技術に関わる表示装置は、第１主面を有する第１基板と、前記第１主面と間隔を空けて対向する第２主面を有する第２基板と、前記第１基板または前記第２基板に設けられる第１カラーフィルタと、前記第１基板及び前記第２基板のうちの前記第１カラーフィルタと同じ基板に設けられ、前記第１カラーフィルタに対して第１方向に沿って並んで配され、前記第１カラーフィルタとは異なる色を呈する第２カラーフィルタと、前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ及び前記第２カラーフィルタとは別の基板に設けられ、前記第１カラーフィルタに対して重畳して配される第１画素電極と、前記第１基板及び前記第２基板のうちの前記第１画素電極と同じ基板に設けられ、前記第２カラーフィルタに対して重畳して配される第２画素電極と、前記第１基板に設けられて前記第１主面から前記第２主面側に向けて突出する第１突出部と、前記第２基板に設けられて前記第２主面から前記第１主面側に向けて突出する第２突出部と、を備え、前記第１突出部は、前記第２突出部の突出先端面と対向する第１低位部と、前記第１低位部よりも高くて前記第２突出部に対して前記第１方向について対向する第１対向面を有する第１高位部と、を有する。
【０００７】
（２）また、上記表示装置は、上記（１）に加え、前記第１突出部は、前記第１方向に沿って延在する壁状をなし、前記第２突出部は、前記第１方向と交差する第２方向に沿って延在する壁状をなし、前記第１高位部は、前記第１低位部を前記第１方向について挟むよう２つ設けられてもよい。
【０００８】
（３）また、上記表示装置は、上記（２）に加え、前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ及び前記第２カラーフィルタと同じ基板に設けられ、前記第１カラーフィルタに対して前記第２方向に沿って並んで配され、前記第１カラーフィルタと同じ色を呈する第３カラーフィルタと、前記第１基板及び前記第２基板のうちの前記第１カラーフィルタ、前記第２カラーフィルタ及び前記第３カラーフィルタと同じ基板に設けられ、前記第３カラーフィルタに対して前記第１方向に沿って並ぶとともに前記第２カラーフィルタに対して前記第２方向に沿って並んで配され、前記第２カラーフィルタと同じ色を呈する第４カラーフィルタと、前記第１基板及び前記第２基板のうちの前記第１画素電極及び前記第２画素電極と同じ基板に設けられ、前記第３カラーフィルタに対して重畳して配される第３画素電極と、前記第１基板及び前記第２基板のうちの前記第１画素電極、前記第２画素電極及び前記第３画素電極と同じ基板に設けられ、前記第４カラーフィルタに対して重畳して配される第４画素電極と、前記第１基板または前記第２基板に設けられ、光を遮る遮光部と、を備え、前記遮光部は、前記第１カラーフィルタと前記第３カラーフィルタとの境界に配されて前記第１方向に沿って延在する第１線状遮光部と、前記第２カラーフィルタと前記第４カラーフィルタとの境界に配されて前記第１方向に沿って延在する第２線状遮光部と、前記第１カラーフィルタと前記第２カラーフィルタとの境界に配されて前記第２方向に沿って延在する第３線状遮光部と、前記第３カラーフィルタと前記第４カラーフィルタとの境界に配されて前記第２方向に沿って延在する第４線状遮光部と、を有し、前記第１突出部は、前記遮光部に対して重畳していて前記第１線状遮光部と前記第２線状遮光部とにわたって配され、前記第２突出部は、前記遮光部に対して重畳していて前記第３線状遮光部と前記第４線状遮光部とにわたって配されてもよい。
【０００９】
（４）また、上記表示装置は、上記（２）または上記（３）に加え、前記第２突出部は、前記第１低位部の突出先端面と対向する第２低位部と、前記第２低位部よりも高くて前記第１突出部に対して前記第１方向と交差する第２方向について対向する第２対向面を有する第２高位部と、を有していて、前記第２高位部は、前記第２低位部を前記第２方向について挟むよう２つ設けられてもよい。
【００１０】
（５）また、上記表示装置は、上記（１）から上記（４）のいずれかに加え、前記第１基板に設けられて前記第１主面から前記第２主面側に向けて突出する第３突出部と、前記第２基板に設けられて前記第２主面から前記第１主面側に向けて突出する第４突出部と、を備え、前記第３突出部は、前記第４突出部の突出先端面に対して間隔を空けて対向する第３低位部と、前記第３低位部よりも高くて前記第４突出部に対して前記第１方向について対向する第３対向面を有する第３高位部と、を有してもよい。
【発明の効果】
（【００１１】以降は省略されています）
