公開番号2025130015
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2024197989
出願日2024-11-13
発明の名称表示パネル
出願人瀚宇彩晶股ふん有限公司
代理人個人,個人,個人,個人
主分類G02F 1/1339 20060101AFI20250829BHJP(光学)
要約【課題】液晶層の2つの反対の側に設けられた電極を用いて液晶駆動を行い、同時に信頼性の高いタッチ機能を実現するのに十分な構造設計も備えた表示パネルを提供する。
【解決手段】液晶層は、第1基板と第2基板との間に設けられる。複数のブリッジパッドは第1基板上に設けられ、且つそれぞれがこれらタッチ信号線に電気接続される。複数の電極パターンは、それぞれ第1方向及び第2方向に沿って第2基板上に間隔を空けて設けられ、且つ複数の画素構造の複数の画素電極と重なる。複数の第1スペーサは第2基板上に設けられ、且つ第1基板と第2基板の積層方向に沿ってこれらブリッジパッドにそれぞれ当接する。各電極パターンはこれら第1スペーサのうちの1つを覆うことでこれらブリッジパッドのうちの1つと電気接続される。
【選択図】図5
特許請求の範囲【請求項１】
積層方向に沿って重ねて設けられた、第１基板及び第２基板と、
前記第１基板と前記第２基板との間に設けられた、液晶層と、
第１方向に沿って前記第１基板上に配列された、複数のデータ線と、
前記第１方向と交差する第２方向に沿って前記第１基板上に配列された、複数の走査線と、
前記第１基板上に設けられた、複数のタッチ信号線と、
前記第１基板上に設けられ、且つ能動部材及び画素電極を備えた、複数の画素構造であって、前記能動部材は、前記画素電極、前記複数のデータ線のうちの１つ、及び前記複数の走査線のうちの１つに電気接続される、前記複数の画素構造と、
前記第１基板上に設けられ、且つそれぞれ前記複数のタッチ信号線と電気接続された、複数のブリッジパッドと、
それぞれ前記第１方向及び前記第２方向に沿って前記第２基板上に間隔を空けて配列され、且つ前記複数の画素構造の複数の前記画素電極と重なる、複数の電極パターンと、

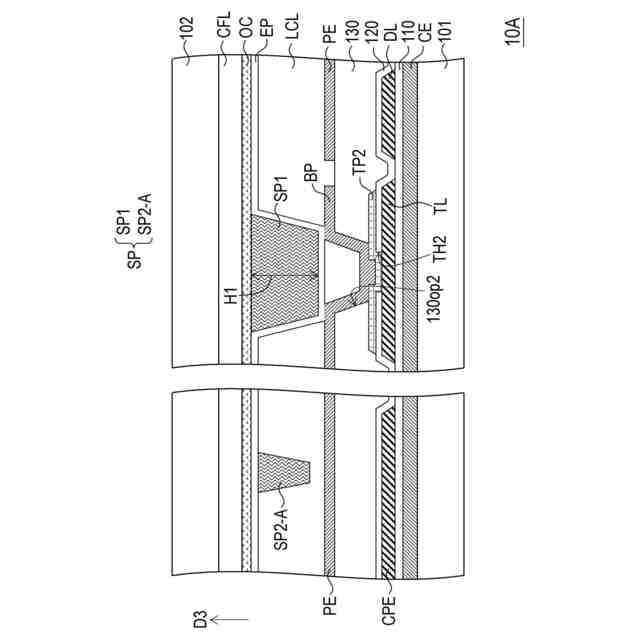

前記第２基板上に設けられ、且つ前記複数の電極パターンと前記第２基板との間に位置する、複数の第１スペーサであって、前記複数の第１スペーサは、前記積層方向に沿ってそれぞれ前記複数のブリッジパッドに当接し、且つ前記複数の電極パターンは前記複数の第１スペーサのうちの１つを覆うことで前記複数のブリッジパッドのうちの１つと電気接続される、前記複数の第１スペーサと
を含む、表示パネル。
続きを表示（約 1,100 文字）【請求項２】

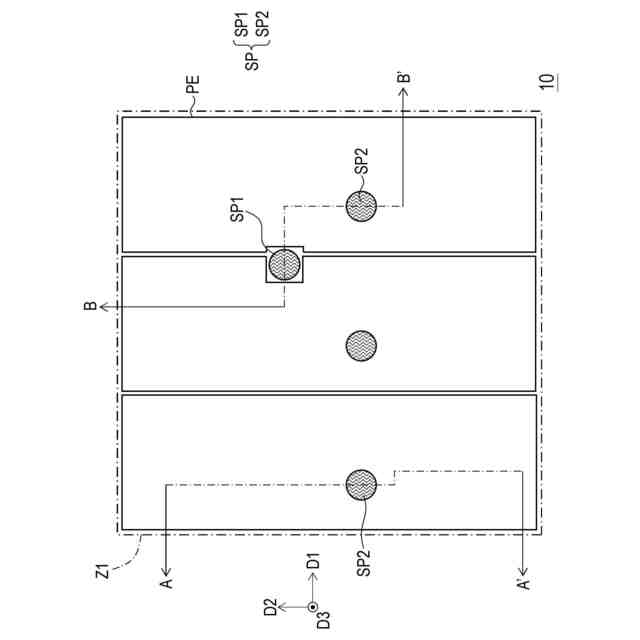

前記第２基板上に設けられた複数の第２スペーサを更に含み、
各前記複数の第１スペーサの前記積層方向に沿った第１高さは、各前記複数の第２スペーサの前記積層方向に沿った第２高さよりも高い、請求項１に記載の表示パネル。
【請求項３】
前記複数の第１スペーサ及び前記複数の第２スペーサは同一のフィルム層とされる、請求項２に記載の表示パネル。
【請求項４】
前記複数の電極パターンは前記複数の第１スペーサを覆い、且つ前記複数の第２スペーサは前記複数の電極パターンの前記第２基板とは反対側に設けられる、請求項２に記載の表示パネル。
【請求項５】
前記複数の第２スペーサは前記複数の画素構造の複数の前記画素電極と重なる、請求項４に記載の表示パネル。
【請求項６】
前記複数のブリッジパッド及び複数の前記画素電極は同一のフィルム層とされる、請求項１に記載の表示パネル。
【請求項７】

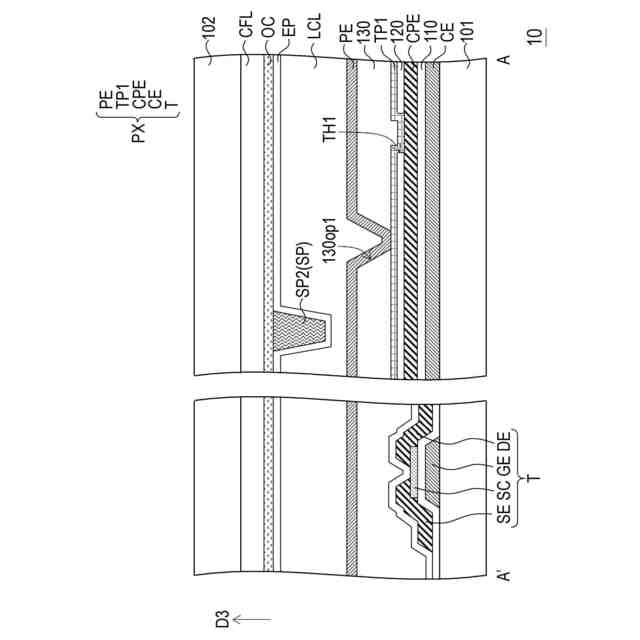

各前記複数の画素構造は、前記画素電極と前記能動素子との間に設けられた第１転送パターンを更に含み、且つ前記画素電極は前記第１転送パターンを介して前記能動素子と電気接続され、
各前記複数のブリッジパッドと前記複数のタッチ信号線のうちの１つとの間には第２転送パターンが設けられ、各前記複数のブリッジパッドは前記第２転送パターンを介して前記複数のタッチ信号線のうちの前記１つと電気接続され、且つ前記第１転送パターン及び前記第２転送パターンは同一のフィルム層とされる、請求項１に記載の表示パネル。
【請求項８】

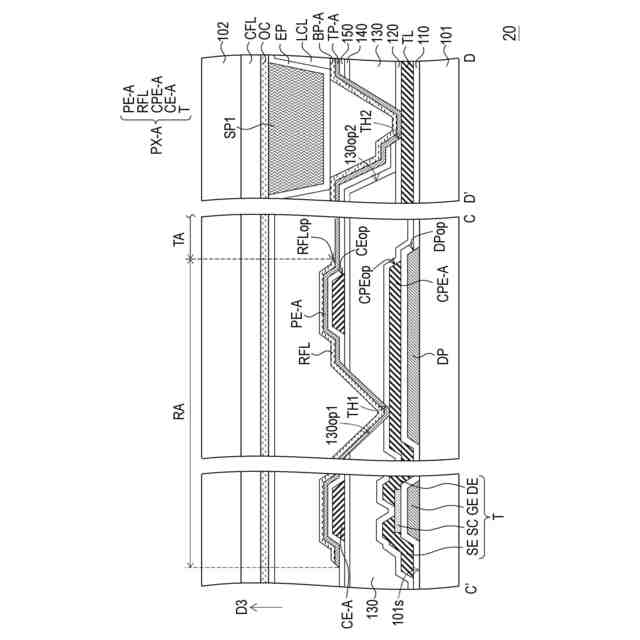

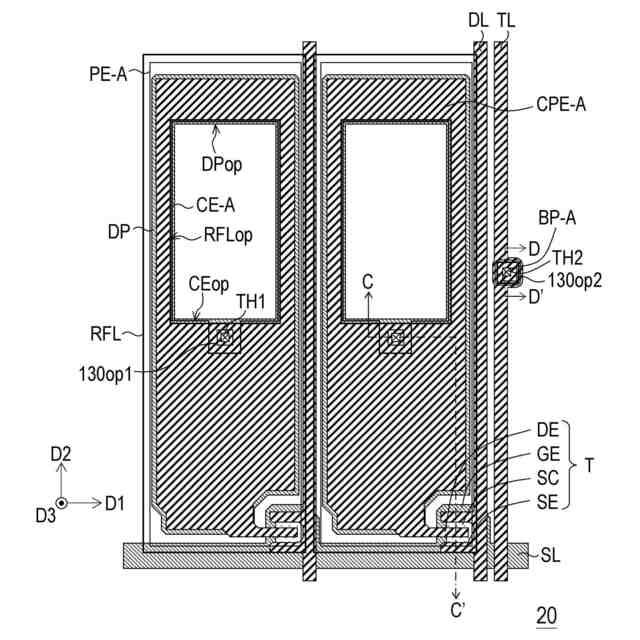

各前記複数の画素構造は反射層を更に備え、前記反射層は前記画素電極と重なった開口を有し、且つ前記反射層は各前記複数の画素構造の反射領域を定義し、前記反射層の前記開口は各前記複数の画素構造の光透過領域を定義し、且つ前記開口の前記第１基板の基板表面上の正投影は前記画素電極の前記基板表面上の正投影内に位置する、請求項１に記載の表示パネル。
【請求項９】
前記複数のブリッジパッド及び各前記複数の画素構造の前記反射層は同一のフィルム層とされる、請求項８に記載の表示パネル。
【請求項１０】
各前記複数のブリッジパッドと前記複数のタッチ信号線のうちの１つとの間には転送パターンが設けられ、各前記複数のブリッジパッドは前記転送パターンを介して前記複数のタッチ信号線のうちの前記１つと電気接続され、且つ前記転送パターン及び画素電極は同一のフィルム層とされる、請求項８に記載の表示パネル。

発明の詳細な説明【技術分野】
【０００１】
本発明は表示パネルに関するものであり、特に、タッチ機能を備えた表示パネルに関するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
既存のタッチ機能を備えた液晶表示パネルでは、液晶層はほとんどが面内スイッチング（ｉｎ－ｐｌａｎｅｓｗｉｔｃｈｉｎｇ，ＩＰＳ）モードでディスプレイ駆動を行っている。使用者がタッチしたとき、同一基板に位置する各画素電極と共通電極の各セット間の静電容量の変化を検出することによって位置検出を行うことができる。しかし、前述したタッチ感知構造は、例えばねじれネマティック（ｔｗｉｓｔｅｄｎｅｍａｔｉｃ，ＴＮ）モードで液晶駆動を行う表示パネルではタッチにより生ずる静電容量の変化が表示時に生じる液晶静電容量によって遮蔽されてしまうため、応用することができない。
【発明の概要】
【発明の概要】
発明の解決しようとする課題
【０００３】
本発明は、液晶層の２つの反対の側に設けられた電極を用いて液晶駆動を行い、同時に信頼性の高いタッチ機能を実現するのに十分な構造設計も備えた表示パネルを提供する。
【課題を解決するための手段】
【０００４】

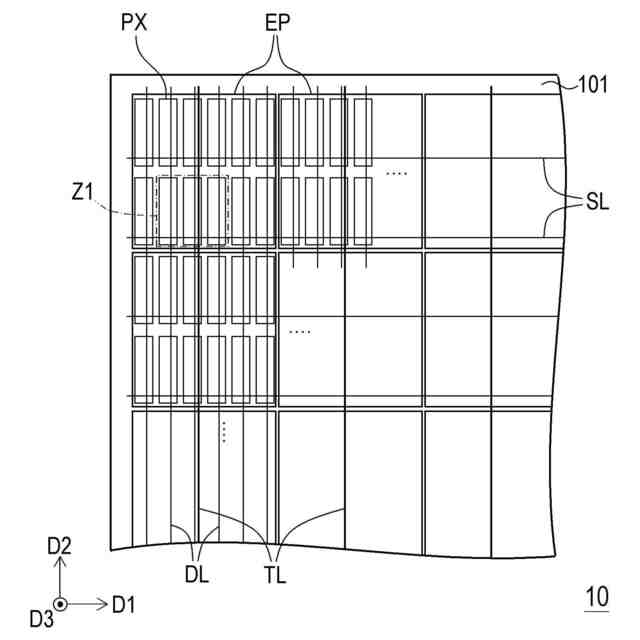

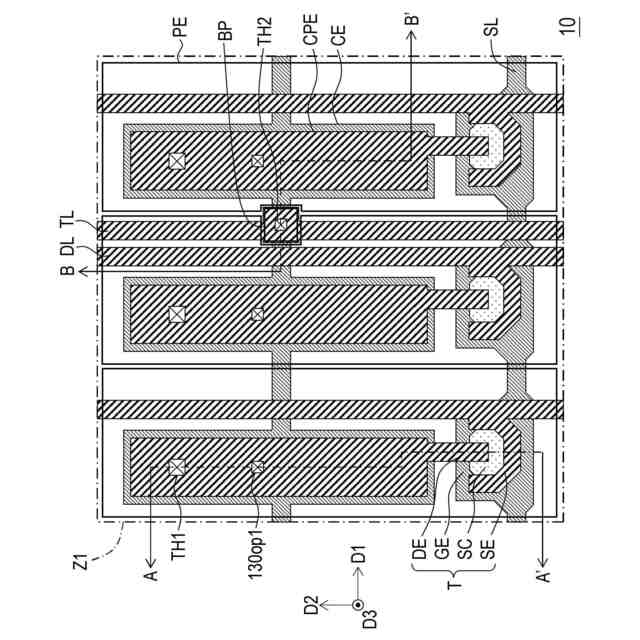

本発明の表示パネルは、第１基板と、第２基板と、液晶層と、複数のデータ線と、複数の走査線と、複数のタッチ信号線と、複数の画素構造と、複数のブリッジパッドと、複数の電極パターンと、複数の第１スペーサとを含む。第１基板と第２基板は、積層方向に沿って重ねて設けられる。液晶層は、第１基板と第２基板との間に設けられる。複数のデータ線は、第１方向に沿って第１基板上に配列される。複数の走査線は、第２方向に沿って第１基板上に配列される。第１方向は第２方向と交差する。複数のタッチ信号線は第１基板上に設けられる。複数の画素構造は第１基板上に設けられ、且つ各々が能動素子と画素電極とを備える。能動素子は、画素電極、複数のデータ線のうちの１つ、複数の走査線のうちの１つに電気接続される。複数のブリッジパッドは第１基板上に設けられ、且つそれぞれがこれらタッチ信号線に電気接続される。複数の電極パターンは、それぞれ第１方向及び第２方向に沿って第２基板上に間隔を空けて設けられ、且つ複数の画素構造の複数の画素電極と重なる。複数の第１スペーサは第２基板上に設けられ、且つこれら電極パターンと第２基板との間に位置する。これら第１スペーサは積層方向に沿ってこれらブリッジパッドにそれぞれ当接し、且つ各電極パターンはこれら第１スペーサのうちの１つを覆うことでこれらブリッジパッドのうちの１つと電気接続される。
【０００５】

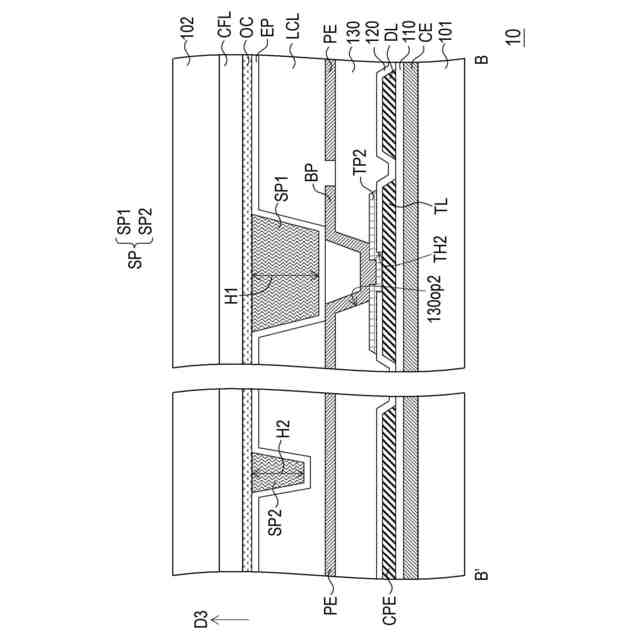

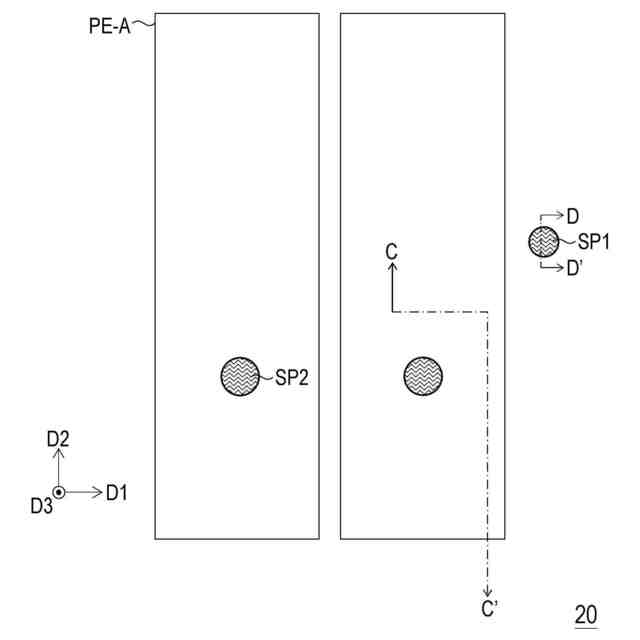

本発明の１つの実施形態において、上述した表示パネルは、第２基板上に設けられた複数の第２スペーサを更に含む。各第１スペーサの積層方向に沿った第１高さは、各第２スペーサの積層方向に沿った第２高さよりも高い。
【０００６】
本発明の１つの実施形態において、上述した表示パネルの複数の第１スペーサと複数の第２スペーサは同一のフィルム層とされる。
【０００７】
本発明の１つの実施形態において、上述した表示パネルの複数の電極パターンは複数の第１スペーサを覆い、且つ複数の第２スペーサはこれら電極パターンの第２基板とは反対側に設けられる。
【０００８】
本発明の１つの実施形態において、上述した表示パネルの複数の第２スペーサは複数の画素構造の複数の画素電極と重なる。
【０００９】
本発明の１つの実施形態において、上述した表示パネルの複数のブリッジパッドと複数の画素電極は同一のフィルム層とされる。
【００１０】
本発明の１つの実施形態において、上述した表示パネルの各画素構造は、画素電極と能動素子との間に設けられた第１転送パターンを更に含み、且つ画素電極は第１転送パターンを介して能動素子と電気接続される。各ブリッジパッドと複数のタッチ信号線のうちの１つとの間には第２転送パターンが設けられる。各ブリッジパッドは、第２転送パターンを介してこれらタッチ信号線のうちの該１つと電気接続され、且つ第１転送パターンと第２転送パターンは同一のフィルム層とされる。
（【００１１】以降は省略されています）
