公開番号2025133680
公報種別公開特許公報(A)
公開日2025-09-11
出願番号2024154389
出願日2024-09-09
発明の名称表示システム
出願人パナソニックオートモーティブシステムズ株式会社
代理人個人,個人,個人
主分類B60K 35/81 20240101AFI20250904BHJP(車両一般)
要約【課題】異なる虚像を視認する際のユーザーの負担を軽減する。
【解決手段】表示システム10は、車両に乗車したユーザーの前方に第一虚像101を投影する第一表示装置100と、ユーザーの前方、かつ第一虚像の下方に第二虚像201を投影する第二表示装置200と、を備える。第一虚像101の下端と、第二虚像201の上端とは、側面視で、第二虚像201の長さを直径とする円C内に配置されている。
【選択図】図1
特許請求の範囲【請求項１】
車両に乗車したユーザーの前方に第一虚像を投影する第一表示装置と、
前記ユーザーの前方、かつ前記第一虚像の下方に第二虚像を投影する第二表示装置と、を備え、
前記第一虚像の下端と、前記第二虚像の上端とは、側面視で、前記第二虚像の長さを直径とする円内に配置されている、
表示システム。
続きを表示（約 1,200 文字）【請求項２】
前記ユーザーの視点を基準とした前記第一虚像の下端までの第一俯角と、前記第二虚像の上端までの第二俯角との差分は１２°以内である、
請求項１に記載の表示システム。
【請求項３】
前記ユーザーの前方に第三虚像を投影する第三表示装置を備え、
前記第三虚像は、前記第二虚像の視距離に対して０．２５ディオプター以内の視距離に配置されている、
請求項１または２に記載の表示システム。
【請求項４】
前記第一表示装置が投影する前記第一虚像と、前記第二表示装置が投影する前記第二虚像との少なくとも一方は複数層表示されている、
請求項１または２に記載の表示システム。
【請求項５】
前記第二表示装置は、
前記第二虚像を形成するため映像光を照射する表示素子と、
前記表示素子からの映像光を前記第二虚像として投影するための光学系とを備え、
前記光学系は、前記映像光を最終的に反射する凹面鏡を備える、
請求項１または２に記載の表示システム。
【請求項６】
前記第一表示装置及び前記第二表示装置のうち、少なくとも一方は、前記第一虚像の視距離及び前記第二虚像の視距離を調整するための調整部を備える、
請求項１または２に記載の表示システム。
【請求項７】
前記第一表示装置の表示内容及び前記第二表示装置の表示内容を制御する制御部を備える、
請求項１または２に記載の表示システム。
【請求項８】
前記第一表示装置及び前記第二表示装置の少なくとも一方はホログラム素子を含む光学系を備える、
請求項１または２に記載の表示システム。
【請求項９】
前記第一虚像における上下方向の第一表示位置を調整する第一位置調整部と、
前記第二虚像における上下方向の第二表示位置を調整する第二位置調整部と、
前記調整後の前記第一表示位置及び前記第二表示位置に基づいて、前記第一虚像の表示可能範囲内での当該第一虚像の座標を変更する座標変更部とを備える、
請求項１または２に記載の表示システム。
【請求項１０】
前記第一表示装置は、前記第一虚像を形成する映像光を反射する第一反射部を備え、
前記第二表示装置は、前記第二虚像を形成する映像光を反射する第二反射部を備え、
前記第一位置調整部は、前記第一反射部の姿勢及び位置の少なくとも一方を調整することで、前記第一虚像における前記第一表示位置を調整し、
前記第二位置調整部は、前記第二反射部の姿勢及び位置の少なくとも一方を調整することで、前記第二虚像における前記第一表示位置を調整する、
請求項９に記載の表示システム。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、表示システムに関する。
続きを表示（約 2,900 文字）【背景技術】
【０００２】
特許文献１には、第一の虚像と第二の虚像とをユーザーが容易に視認できるべく、第一の虚像と第二の虚像とをユーザーの前方の概ね同距離に投射する表示システムが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４６０１２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
近年、異なる虚像をユーザーが視認する際の負担をより軽減することが求められている。
【０００５】
そこで本開示の目的は、異なる虚像を視認する際のユーザーの負担を軽減できる表示システムを提供することである。
【課題を解決するための手段】
【０００６】
本開示の一態様に係る表示システムは、車両に乗車したユーザーの前方に第一虚像を投影する第一表示装置と、前記ユーザーの前方、かつ前記第一虚像の下方に第二虚像を投影する第二表示装置と、を備え、前記第一虚像の下端と、前記第二虚像の上端とは、側面視で、前記第二虚像の長さを直径とする円内に配置されている。
【発明の効果】
【０００７】
本開示によれば、異なる虚像を視認する際のユーザーの負担を軽減できる表示システムを提供できる。
【図面の簡単な説明】
【０００８】
図１は、実施の形態１に係る表示システムが車両に設置された状態を示す模式図である。
図２は、実施の形態１に係る第一表示装置を示す模式断面図である。
図３は、実施の形態１に係る第二表示装置を示す模式断面図である。

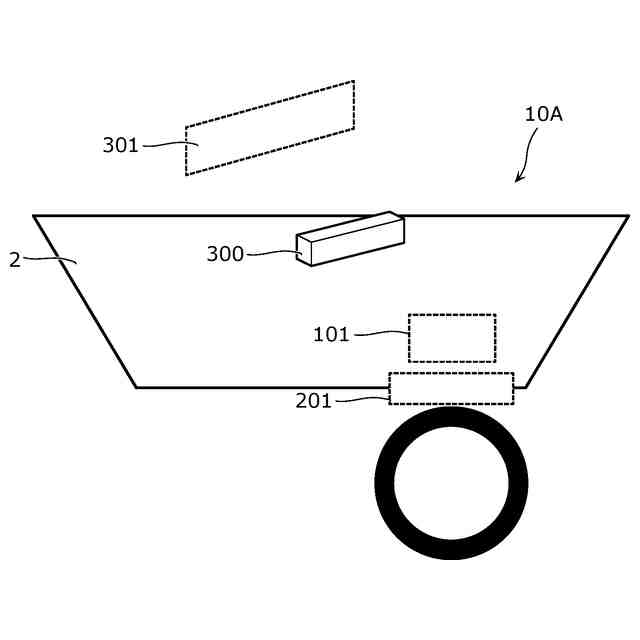

図４は、実施の形態２に係る表示システムを示す模式図である。
図５は、実施の形態２に係る第三表示装置を示す模式断面図である。
図６は、実施の形態２に係る変形例１の第三表示装置を示す模式図である。
図７は、実施の形態２に係る変形例２の第三表示装置を示す模式図である。
図８は、実施の形態３に係る第二表示装置を示す模式図である。
図９は、実施の形態３に係る表示素子の表示例を示す説明図である。
図１０は、実施の形態３に係る第一表示装置を示す模式図である。
図１１は、実施の形態４に係る第二表示装置を示す模式図である。
図１２は、実施の形態５に係る第一表示装置を示す模式図である。
図１３は、実施の形態５に係る第二表示装置を示す模式図である。
図１４Ａは、実施の形態６に係る第一虚像と第二虚像との配置例を示す説明図である。
図１４Ｂは、実施の形態６に係る第一虚像と第二虚像との配置例を示す説明図である。
図１４Ｃは、実施の形態６に係る第一虚像と第二虚像との配置例を示す説明図である。
図１５は、実施の形態６の配置例３に対応する第一表示装置を示す模式図である。
図１６は、実施の形態７に係る第一表示装置を示す模式図である。
図１７は、実施の形態８に係る第一表示装置及び第二表示装置を示す模式図である。
図１８は、実施の形態８に係る表示システムにおいて、基準位置にある第一虚像及び第二虚像を示す説明図である。
図１９は、実施の形態８において、基準位置にある第一虚像及び第二虚像を、運転者から見た状態を示す説明図である。
図２０は、実施の形態８において、大柄な運転者に交代し、第一表示位置及び第二表示位置が調整された状態を示す説明図である。
図２１Ａは、実施の形態８において、第一表示位置を調整しただけでの第一虚像及び第二虚像を示す説明図である。
図２１Ｂは、実施の形態８において、第一表示位置を調整するとともに、第一虚像の座標を調整した場合の第一虚像及び第二虚像を示す説明図である。
図２２は、実施の形態９に係る表示システムが車両に設置された状態を示す模式図である。
図２３は、実施の形態９に係る通知情報の表示例を示す説明図である。
図２４は、実施の形態１０に係る表示システムを示す模式図である。
図２５は、実施の形態１１に係る表示システムを示す模式図である。
図２６は、実施の形態１２に係る表示システムを示す模式図である。
図２７は、実施の形態１３に係る通知情報の表示例を示す説明図である。
図２８は、実施の形態１３に係るマークの他の表示例を示す説明図である。
図２９は、実施の形態１３に係る通知情報の他の表示例を示す説明図である。
図３０は、実施の形態１４に係る通知情報の表示例を示す説明図である。
図３１は、実施の形態１５に係る通知情報の表示例を示す説明図である。
図３２は、実施の形態１５に係る通知情報の他の表示例を示す説明図である。
図３３は、実施の形態１６に係る表示システムを示す模式図である。
図３４は、実施の形態１６に係る第二表示装置での表示例を示す説明図である。
図３５は、実施の形態１６に係る映像の表示例を示す説明図である。
図３６は、実施の形態１６に係る他の表示例を示す説明図である。
図３７は、実施の形態１７に係る表示システムを示す模式図である。
図３８は、実施の形態１８に係る表示システムを示す模式図である。
図３９は、実施の形態１８に係る通知情報の表示例を示す説明図である。
図４０は、実施の形態１８に係る通知情報の他の表示例を示す説明図である。
図４１は、実施の形態１８に係る通知情報の他の表示例を示す説明図である。
図４２は、実施の形態１８に係る表示システムのその他の例を示す模式図である。
図４３は、実施の形態１９に係る表示システムを示す模式図である。
図４４は、実施の形態２０に係る表示システムを示す模式図である。
図４５は、実施の形態２０に係る表示システムを示す模式図である。
図４６は、実施の形態２０に係る表示システムを示す模式図である。
【発明を実施するための形態】
【０００９】
本開示の一態様に係る表示システムは、車両に乗車したユーザーの前方に第一虚像を投影する第一表示装置と、前記ユーザーの前方、かつ前記第一虚像の下方に第二虚像を投影する第二表示装置と、を備え、前記第一虚像の下端と、前記第二虚像の上端とは、側面視で、前記第二虚像の長さを直径とする円内に配置されている。
【００１０】
これによれば、第一虚像の下端と第二虚像の上端とが、側面視で、第二虚像の長さを直径とする円内に配置されているので、第一虚像の下端と第二虚像の上端とを上下方向で近づけて配置できる。これにより、第一虚像の下端と第二虚像の上端との上下方向の隙間及び水平方向の隙間をそれぞれ抑制できるので、ユーザーが第一虚像と第二虚像とを切り換えて視認する際の視点移動及び焦点移動による負担を軽減できる。
（【００１１】以降は省略されています）
