公開番号2025132523
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024030154
出願日2024-02-29
発明の名称無停電電源装置
出願人株式会社GSユアサ
代理人弁理士法人暁合同特許事務所
主分類H02J 9/06 20060101AFI20250903BHJP(電力の発電,変換,配電)
要約【課題】蓄電池ユニットを、交換時に筐体から容易に取り出せる構造とし、作業者の負担軽減を図る。
【解決手段】
無停電電源装置10であって、筐体100と、蓄電池ユニット70A～70Cと、前記筐体100に対して第1方向にスライド可能に取り付けられ、前記蓄電池ユニット70A～70Cを前記筐体100に対してスライド可能に支持するスライド板160と、前記筐体100に収容されたパワーユニット50A～50Cと、前記蓄電池ユニット70A～70Cと前記パワーユニット50A～50Cを電気的に接続するハーネスPと、前記蓄電池ユニット70A～70Cの前記第1方向への移動に伴い、前記ハーネスPを前記第1方向に追従させる追従部材210と、を備える。
【選択図】図6
特許請求の範囲【請求項１】
無停電電源装置であって、
筐体と、
蓄電池ユニットと、
前記筐体に対して第１方向にスライド可能に取り付けられ、前記蓄電池ユニットを前記筐体に対してスライド可能に支持するスライド板と、
前記筐体に収容されたパワーユニットと、
前記蓄電池ユニットと前記パワーユニットを電気的に接続するハーネスと、
前記蓄電池ユニットの前記第１方向への移動に伴い、前記ハーネスを前記第１方向に追従させる追従部材と、を備える、無停電電源装置。
続きを表示（約 370 文字）【請求項２】
請求項１に記載の無停電電源装置であって、
前記筐体は、前記スライド板をスライド可能に支持する支持部材を備え、
前記追従部材は、一端を前記スライド板に固定し、他端を前記筐体の支持部材に固定した、レールチェーンである、無停電電源装置。
【請求項３】
請求項１又は請求項２に記載の無停電電源装置であって、
前記蓄電池ユニットは、前記スライド板に対し前記第１方向の前後に搭載されており、
前記レールチェーンは、後部の蓄電池ユニットに対応して、設置されている、無停電電源装置。
【請求項４】
請求項１又は請求項２に記載の無停電電源装置であって、
前記スライド板に対する前記蓄電池ユニットの上下方向の変位を拘束する拘束部材を有する、無停電電源装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、無停電電源装置に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
無停電電源装置は、無停電で、負荷に対して電力を供給する機器であり、蓄電池ユニットや、変圧器、パワーユニット等を有している。筐体に対する蓄電池ユニットの引き出し構造を開示する文献として、特許文献１がある。
【先行技術文献】
【特許文献】
【０００３】
特開２０１２－０９３１０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
蓄電池ユニットは重量物であることから、交換時に筐体から引き出して容易に取り出せる構造にすることで、作業者の負担軽減を図ることが課題となっている。また、出し入れの際のハーネスの動きにも、注意が必要である。
【課題を解決するための手段】
【０００５】
無停電電源装置は、筐体と、蓄電池ユニットと、前記筐体に対して第１方向にスライド可能に取り付けられ、前記蓄電池ユニットを前記筐体に対してスライド可能に支持するスライド板と、前記筐体に収容されたパワーユニットと、前記蓄電池ユニットと前記パワーユニットを電気的に接続するハーネスと、前記蓄電池ユニットの前記第１方向への移動に伴い、前記ハーネスを前記第１方向に追従させる追従部材と、を備える。
【発明の効果】
【０００６】
この本発明は、重量物である蓄電池ユニットを、交換時に、筐体から引き出して容易に取り出すことができ、作業者の負担軽減を図ることができる。また、筐体から出し入れする際に、ハーネスが、蓄電池ユニットに追従して変位するから、周辺部品に対するハーネスの巻き込みを抑制することを抑制できる。
【図面の簡単な説明】
【０００７】
無停電電源装置のブロック図

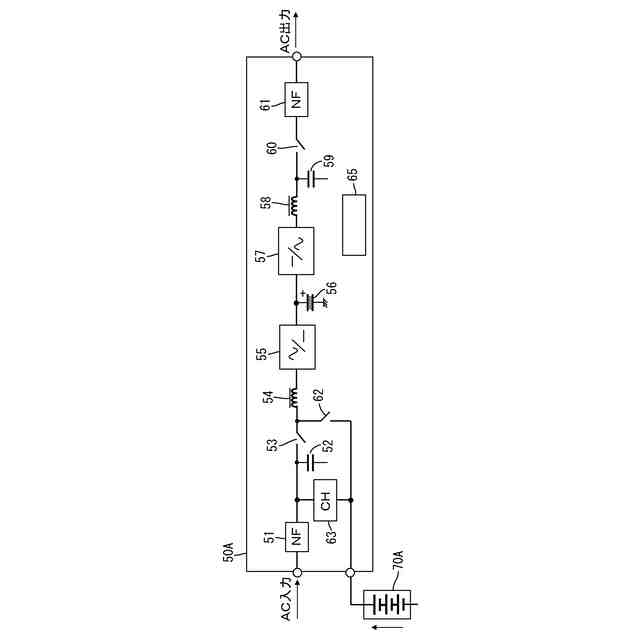

パワーユニットのブロック図

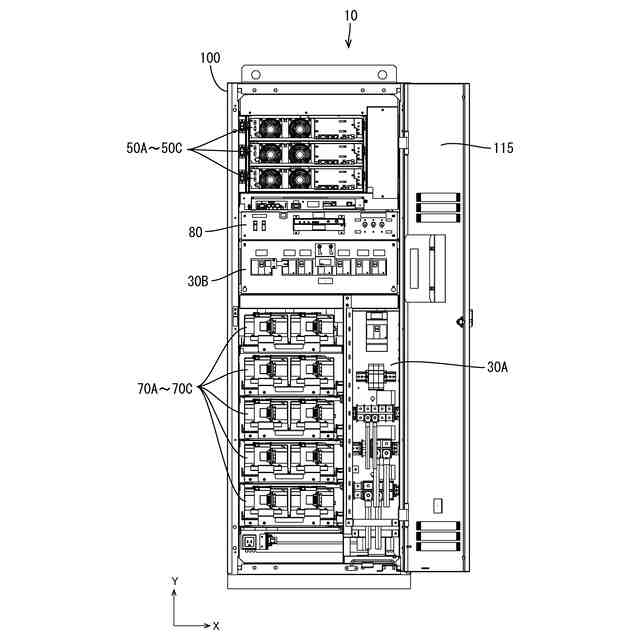

無停電電源装置の正面図
無停電電源装置の斜視図
無停電電源装置の内部構造を示す図

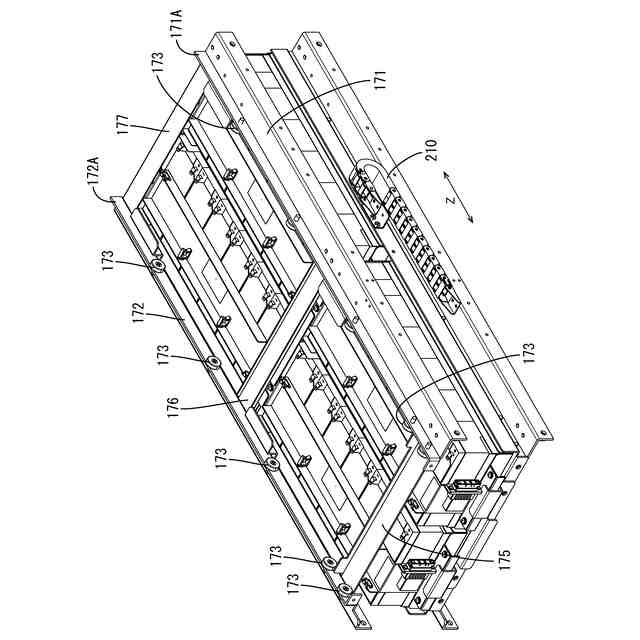

スライド構造の斜視図
図６から上段の蓄電池ユニット及びスライド板を取り除いた図
蓄電池ユニットの斜視図
蓄電池ユニットの分解斜視図
図６から上段の蓄電池ユニットを取り除いた図
図６から上段前列の蓄電池ユニットを取り除いた図
蓄電池ユニットの押さえ構造を示す図
蓄電池ユニットの押さえ構造を示す図
図６のスライド構造を下方から見た図
レールチェーンの斜視図
レールチェーンの作用を示す図
【発明を実施するための形態】
【０００８】
（本実施形態の概要）
（１）本発明の一実施形態に係る無停電電源装置は、筐体と、蓄電池ユニットと、前記筐体に対して第１方向にスライド可能に取り付けられ、前記蓄電池ユニットを前記筐体に対してスライド可能に支持するスライド板と、前記筐体に収容されたパワーユニットと、前記蓄電池ユニットと前記パワーユニットを電気的に接続するハーネスと、前記蓄電池ユニットの前記第１方向への移動に伴い、前記ハーネスを前記第１方向に追従させる追従部材と、を備える。（１）に記載の無停電電源装置において、上記構成以外は、任意であり、いかなる構成でもよい。
【０００９】
本発明の一実施形態に係る無停電電源装置によれば、交換時に、重量物である蓄電池ユニットを筐体から引き出して容易に取り出すことができ、作業者の負担軽減を図ることができる。また、筐体から出し入れする際に、ハーネスが蓄電池ユニットに追従して変位するから、周辺部品に対するハーネスの巻き込みを抑制することを抑制できる。
【００１０】
（２）上記（１）に記載の無停電電源装置であって、前記筐体は、前記スライド板をスライド可能に支持する支持部材を備えてもよい。前記追従部材は、一端を前記スライド板に固定し、他端を前記筐体の支持部材に固定した、レールチェーンでもよい。（２）に記載の無停電電源装置において、上記構成以外は、任意であり、いかなる構成でもよい。
（【００１１】以降は省略されています）
