特許ウォッチ

公開番号2025132407
公報種別公開特許公報(A)
公開日2025-09-10
出願番号2024029946
出願日2024-02-29
発明の名称弁装置及び固体燃料粉砕装置並びに弁装置の運転方法
出願人三菱重工業株式会社
代理人個人,個人,個人
主分類F16K 1/20 20060101AFI20250903BHJP(機械要素または単位;機械または装置の効果的機能を生じ維持するための一般的手段)
要約【課題】弁座部の補修作業を簡易化することができることを目的とする。
【解決手段】出口弁60は、内部に固気二相流体A1が流通する燃料供給管に設けられ、燃料供給管内を固気二相流体A1が流通する開放状態と、燃料供給管内を固気二相流体A1が流通しない閉鎖状態とを切り替えることができる。弁装置60は、内部に固気二相流体A1が流通する流路62が形成されている本体部70と、閉鎖状態において流路62を閉鎖する弁体80と、本体部70に接続される基部91と、基部91に対してボルト93で締結されて閉鎖状態において弁体80が当接するリング状部材92と、を有する弁座部90と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
内部に固気二相流体が流通する配管に設けられ、前記配管内を固気二相流体が流通する開放状態と、前記配管内を固気二相流体が流通しない閉鎖状態とを切り替えることができる弁装置であって、
内部に固気二相流体が流通する流路が形成されている本体部と、
前記閉鎖状態において前記流路を閉鎖する弁体と、
前記本体部に接続される基部と、前記基部に対して締結具で締結されて前記閉鎖状態において前記弁体が当接する当接部と、を有する弁座部と、を備える弁装置。
続きを表示（約 900 文字）【請求項２】
前記当接部は、前記基部に対して着脱可能に取り付けられている請求項１に記載の弁装置。
【請求項３】
前記本体部には、内部にシールガスが流通するシールガス流路が形成され、前記流路へシールガスを供給するシールガス供給管が接続されており、
前記弁体は、前記開放状態において前記シールガス流路を閉鎖するとともに、前記閉鎖状態において前記シールガス流路を開放する請求項１に記載の弁装置。
【請求項４】
前記弁体は、前記開放状態における位置が、前記閉鎖状態における位置よりも、固気二相流体の流通方向における下流側に位置しており、
前記本体部は、前記閉鎖状態における前記弁体の位置よりも前記下流側に前記シールガス供給管が接続されている請求項３に記載の弁装置。
【請求項５】
前記当接部の前記流路に露出する面には、耐摩耗部が設けられている請求項１に記載の弁装置。
【請求項６】
固体燃料を粉砕する粉砕部と、
前記粉砕部で粉砕した固体燃料を搬送用ガスとともにボイラへ導く固体燃料供給管と、
前記固体燃料供給管に設けられる請求項１から請求項５のいずれかに記載の弁装置と、を備え、
前記配管は、前記固体燃料供給管を有し、
前記固気二相流体は、粉砕した固体燃料と搬送用ガスとの固気二相流体を有する固体燃料粉砕装置。
【請求項７】
内部に固気二相流体が流通する配管に設けられ、前記配管内を固気二相流体が流通する開放状態と、前記配管内を固気二相流体が流通しない閉鎖状態とを切り替えることができる弁装置であって、
内部に固気二相流体が流通する流路が形成されている本体部と、
前記閉鎖状態において前記流路を閉鎖する弁体と、
前記本体部に接続される基部と、前記基部に対して締結具で締結されて前記閉鎖状態において前記弁体が当接する当接部と、を有する弁座部と、を備え、
前記弁体と前記当接部とを当接させて前記流路を閉鎖する閉鎖工程を備える弁装置の運転方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、弁装置及び固体燃料粉砕装置並びに弁装置の運転方法に関するものである。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、バイオマス燃料や石炭等の固体燃料は、粉砕機（ミル）で所定粒径範囲内の微粉状に粉砕して、燃焼装置へ供給される。ミルは、粉砕テーブルへ投入された固体燃料を、粉砕テーブルと粉砕ローラの間に挟み込んで粉砕し、粉砕されて微粉状となった固体燃料のうち、所定粒径範囲内の微粉燃料を分級機で選別し、粉砕テーブルの外周から供給される搬送用ガス（一次空気）によって、出口弁を通過させてミルの外部へ排出する。ミルから排出された微粉燃料は、ボイラへ搬送され燃焼装置で燃焼される。火力発電プラントでは、ボイラで微粉燃料を燃焼して生成された燃焼ガスとの熱交換により蒸気を発生させ、該蒸気により蒸気タービンを回転駆動して、蒸気タービンに接続した発電機を回転駆動することで発電が行なわれる。
【０００３】
ミルの出口に設けられる出口弁を三方弁とすることが知られている（例えば、特許文献１）。特許文献１には、微粉体排出口に設けられた排出ノズルと、微粉体搬送管と、微粉体搬送管にパージエアを供給するパージエア供給管と、に接続されるミル出口弁が記載されている。特許文献１に記載の装置では、ミルの運転を停止する際に、微粉体排出口に接続される第一の接続部を閉塞することで、微粉体搬送管にパージエアを供給する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１５－１４７２００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
特許文献１に記載の出口弁の第１の接続部を閉塞する際に使用する弁座部は、第一の接続部を開放した状態において、微粉燃料が通過する部分に設けられている。このように、特許文献１の弁座部は、微粉燃料の流路に露出している状態であるため、摩耗し易い。弁座部が摩耗してしまうと、第１の接続部を閉塞する際に、弁体と弁座部との間に隙間が形成されてしまい、第１の接続部を好適に閉塞することができなくなる可能性があった。このため、弁座部が摩耗した場合には、弁座部全体を取り外して補修する必要がある。しかしながら、弁座部全体は大きな部材であるので、弁座部の補修作業は煩雑化する可能性があった。
【０００６】
本開示は、このような事情に鑑みてなされたものであって、弁座部の補修作業を簡易化することができる弁装置及び固体燃料粉砕装置並びに弁装置の運転方法を提供することを目的とする。
【課題を解決するための手段】
【０００７】
上記課題を解決するために、本開示の弁装置及び固体燃料粉砕装置並びに弁装置の運転方法は以下の手段を採用する。
本開示の一態様に係る弁装置は、内部に固気二相流体が流通する配管に設けられ、前記配管内を固気二相流体が流通する開放状態と、前記配管内を固気二相流体が流通しない閉鎖状態とを切り替えることができる弁装置であって、内部に固気二相流体が流通する流路が形成されている本体部と、前記閉鎖状態において前記流路を閉鎖する弁体と、前記本体部に接続される基部と、前記基部に対して締結具で締結されて前記閉鎖状態において前記弁体が当接する当接部と、を有する弁座部と、を備える。
【０００８】
本開示の一態様に係る弁装置の運転方法は、内部に固気二相流体が流通する配管に設けられ、前記配管内を固気二相流体が流通する開放状態と、前記配管内を固気二相流体が流通しない閉鎖状態とを切り替えることができる弁装置であって、内部に固気二相流体が流通する流路が形成されている本体部と、前記閉鎖状態において前記流路を閉鎖する弁体と、前記本体部に接続される基部と、前記基部に対して締結具で締結されて前記閉鎖状態において前記弁体が当接する当接部と、を有する弁座部と、を備え、前記弁体と前記当接部とを当接させて前記流路を閉鎖する閉鎖工程を備える。
【発明の効果】
【０００９】
本開示によれば、弁座部の補修作業を簡易化することができる。
【図面の簡単な説明】
【００１０】

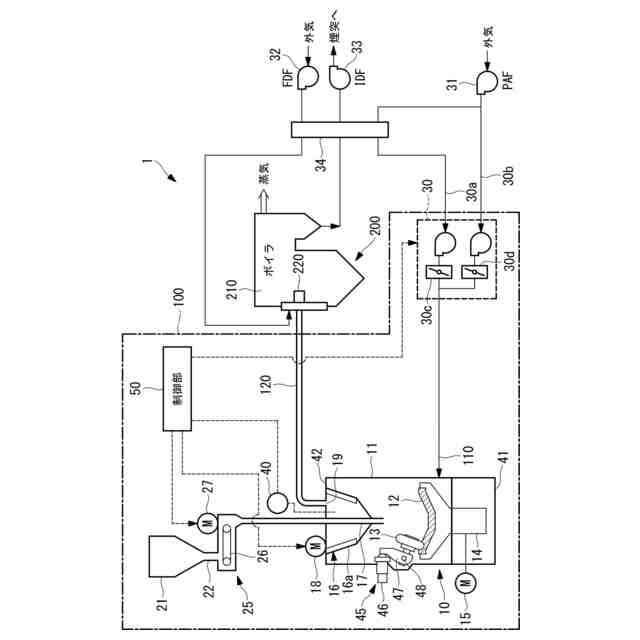

本開示の実施形態の固体燃料粉砕装置及びボイラを示す構成図である。

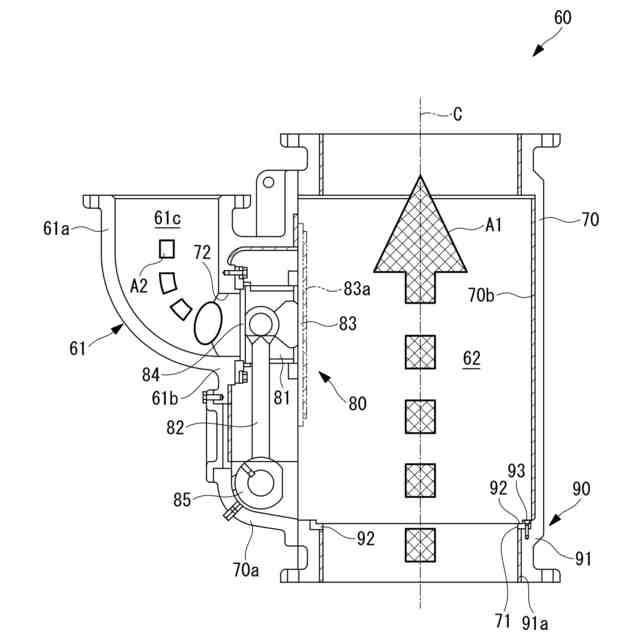

本開示の実施形態の出口弁の縦断面図であって、開放状態を示している。

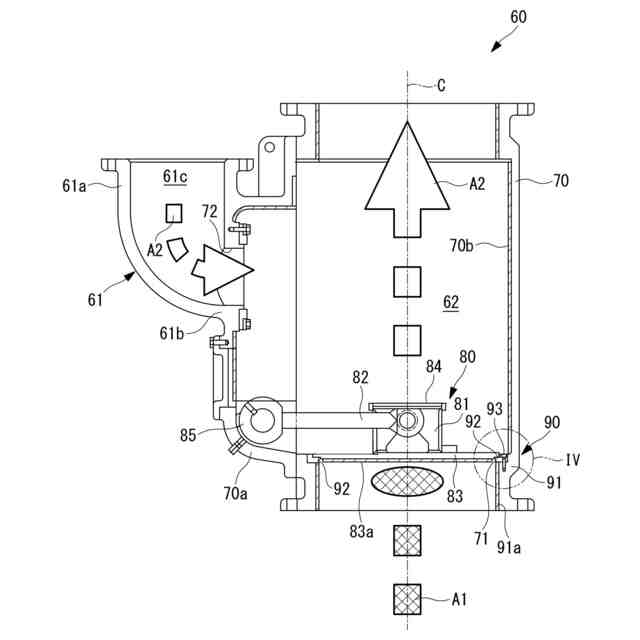

本開示の実施形態の出口弁の縦断面図であって、閉鎖状態を示している。

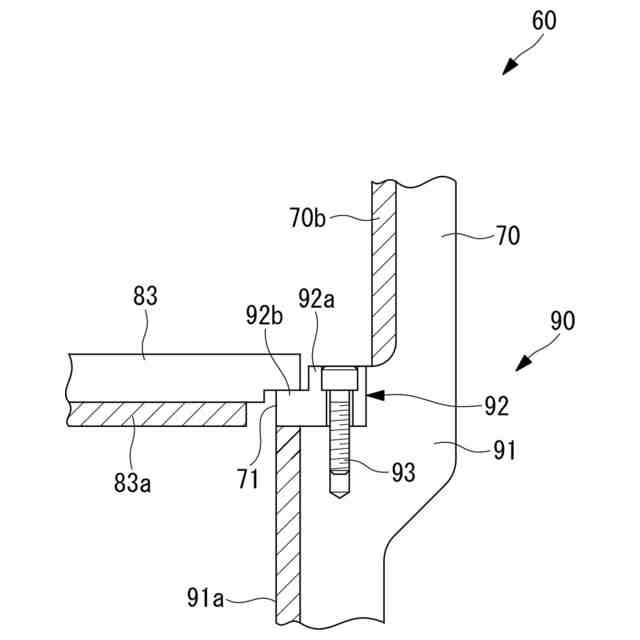

図３の要部（ＩＶ部分）の拡大図である。

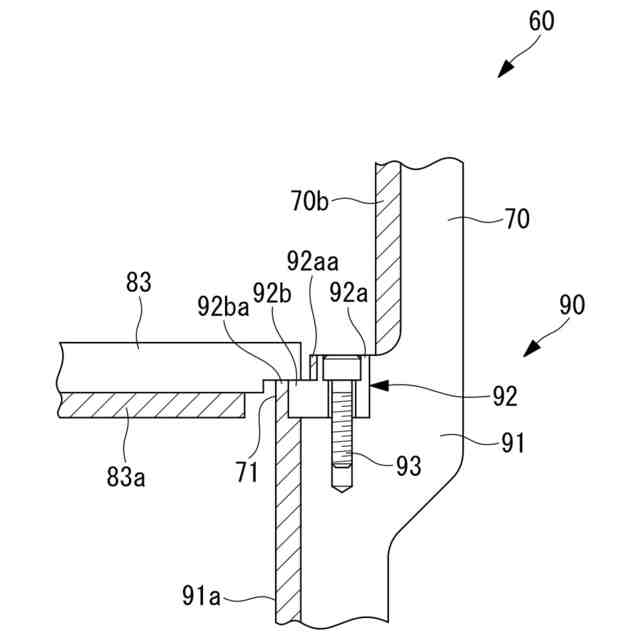

図４の変形例を示す図である。
【発明を実施するための形態】
（【００１１】以降は省略されています）
