発明の名称電気光学装置および電子機器
出願人セイコーエプソン株式会社
代理人個人,個人,個人
主分類G09G 3/36 20060101AFI20250901BHJP(教育;暗号方法;表示;広告;シール)
要約【課題】選択信号の電位変動に起因するノイズがデータ信号に重畳されるを回避する。
【解決手段】3本の選択信号線180および3本の反転選択信号線181はX方向に沿って設けられ、データ線14およびデータ信号線13_1～13_3はY方向に沿って設けられ、トランジスターN1は、入力端がデータ信号線13_1～13_3のいずれかに接続され、出力端がデータ線14に接続され、選択信号および反転選択信号に基づいて入力端と出力端との間における導通状態が規定される。データ信号線13_1と選択信号線180との間において寄生する容量Sc1aと、データ信号線13_1と選択信号線180と対をなす反転信号線181との間で寄生する容量Sc1bとは、略同一の関係にある。
【選択図】図8
特許請求の範囲【請求項１】
グループ化されたｋ（ｋは２以上の整数）本のデータ線を含む複数のデータ線と、
画素の階調に応じたデータ信号を前記ｋ本のデータ線に対応して出力するデータ信号線と、
それぞれに選択信号が供給されるｋ本の選択信号線と、
前記ｋ本の選択信号線と対をなし、それぞれに前記選択信号の反転信号が供給されるｋ本の反転選択信号線と、
前記複数のデータ線に一対一に対応して設けられたスイッチング素子と、
を含み、
前記ｋ本の選択信号線および前記ｋ本の反転選択信号線は第１方向に沿って設けられ、
前記複数のデータ線および前記データ信号線は前記第１方向と交差する第２方向に沿って設けられ、
前記スイッチング素子は、
入力端が前記データ信号線に接続され、出力端が前記ｋ本のデータ線のいずれかに接続され、
前記選択信号および前記反転選択信号線に基づいて前記入力端と前記出力端との間における導通状態が規定され、
前記データ信号線と、前記ｋ本の選択信号線のうち、一の選択信号線と、の第１結合容量と、
前記データ信号線と、前記ｋ本の反転選択信号線のうち、前記一の選択信号線と対をなす一の反転選択信号線と、の第２結合容量と、
は、略同一の関係にある
電気光学装置。
続きを表示（約 860 文字）【請求項２】
平面視で、
前記データ信号線と前記一の選択信号線とは第１絶縁層を介して交差し、
前記データ信号線と前記一の反転択信号線とは第２絶縁層を介して交差する、
請求項１に記載の電気光学装置。
【請求項３】
前記スイッチング素子は、
Ｐチャネル型のトランジスターまたはＮチャネル型のトランジスターである
請求項１に記載の電気光学装置。
【請求項４】
前記スイッチング素子は、
Ｐチャネル型のトランジスターおよびＮチャネル型のトランジスターを組み合わせたトランスミッションゲートである
請求項１に記載の電気光学装置。
【請求項５】
前記複数のデータ線に一対一に対応して設けられたＮＯＴ回路を有し、
前記ＮＯＴ回路は、
前記ｋ本の選択信号線のうち、一の選択信号線に供給される選択信号の論理レベルを反転して、前記一の選択信号線と対をなす反転選択信号線に供給する
請求項１に記載の電気光学装置。
【請求項６】
第１絶縁層、第１配線層、第２絶縁層、第２配線層、第３絶縁層および第３配線層が、この順で積層され、
前記一の選択信号線は、前記第１配線層と同じ材料からなり、
前記データ信号線は、前記第２配線層と同じ材料からなり、
前記一の反転選択信号線は、前記第３配線層と同じ材料からなる
請求項１に記載の電気光学装置。
【請求項７】
前記一の選択信号線から分岐して、前記第２方向に沿って、前記スイッチング素子まで延在する第１配線、
前記データ信号線、および、
前記一の反転選択信号線から分岐して、前記第２方向に沿って、前記スイッチング素子まで延在する第２配線、
は平面視で重なる
請求項６に記載の電気光学装置。
【請求項８】
請求項１乃至７のいずれかに記載の電気光学装置を有する電子機器。

発明の詳細な説明【技術分野】
【０００１】
本発明は、電気光学装置および電子機器に関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
デマルチプレクサ方式の電気光学装置では、データ線が複数本毎にグループ化される。各グループに対応して設けられたデータ信号線には、データ信号が供給される。データ信号は、選択信号によってオン状態またはオフ状態が規定されるスイッチング素子によって各データ線に分配される。
【先行技術文献】
【特許文献】
【０００３】
特開２００７－２４０８３０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、このようなデマルチプレクサでは、選択信号の電位変動に起因するノイズがデータ信号に重畳されて、表示品位を低下させる、という課題がある。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本開示の一態様に係る電気光学装置は、上記課題を解決するために本開示の一態様に係る電気光学装置は、グループ化されたｋ（ｋは２以上の整数）本のデータ線を含む複数のデータ線と、画素の階調に応じたデータ信号を前記ｋ本のデータ線に対応して出力するデータ信号線と、それぞれに選択信号が供給されるｋ本の選択信号線と、前記ｋ本の選択信号線と対をなし、それぞれに前記選択信号の反転信号が供給されるｋ本の反転選択信号線と、前記複数のデータ線に一対一に対応して設けられたスイッチング素子と、を含み、前記ｋ本の選択信号線および前記ｋ本の反転選択信号線は第１方向に沿って設けられ、前記複数のデータ線および前記データ信号線は前記第１方向と交差する第２方向に沿って設けられ、前記スイッチング素子は、入力端が前記データ信号線に接続され、出力端が前記ｋ本のデータ線のいずれかに接続され、前記選択信号および前記反転選択信号線に基づいて前記入力端と前記出力端との間における導通状態が規定され、前記データ信号線と、前記ｋ本の選択信号線のうち、一の選択信号線と、の第１結合容量と、前記データ信号線と、前記ｋ本の反転選択信号線のうち、前記一の選択信号線と対をなす一の反転選択信号線と、の第２結合容量と、は、略同一の関係にある。
【図面の簡単な説明】
【０００６】
第１実施形態に係る電気光学装置を示す斜視図である。

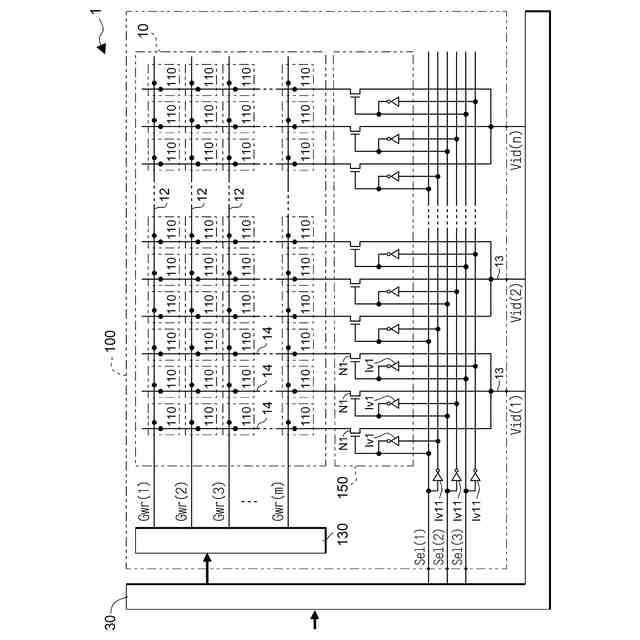

電気光学装置の構成を示すブロック図である。

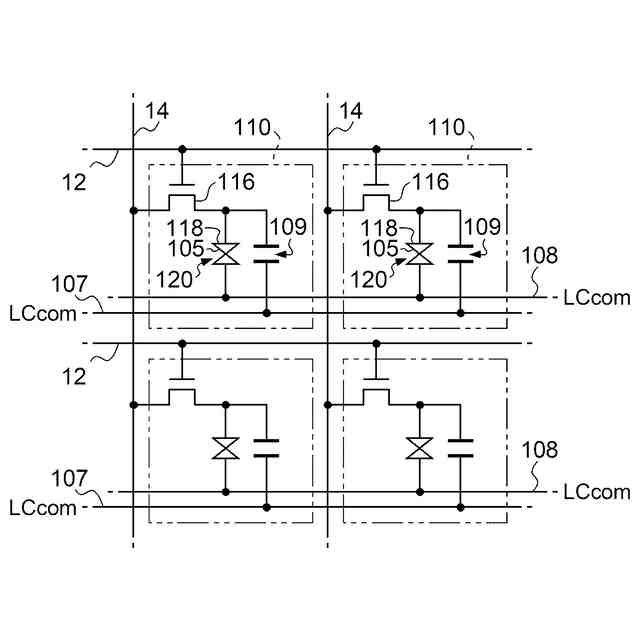

電気光学装置における画素回路の構成を示す図である。
電気光学装置における各部の配置を示す図である。

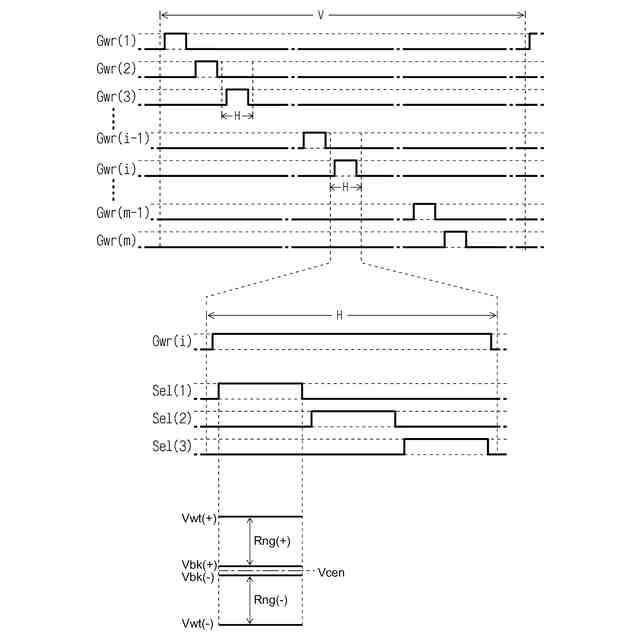

電気光学装置の動作を説明するための図である。

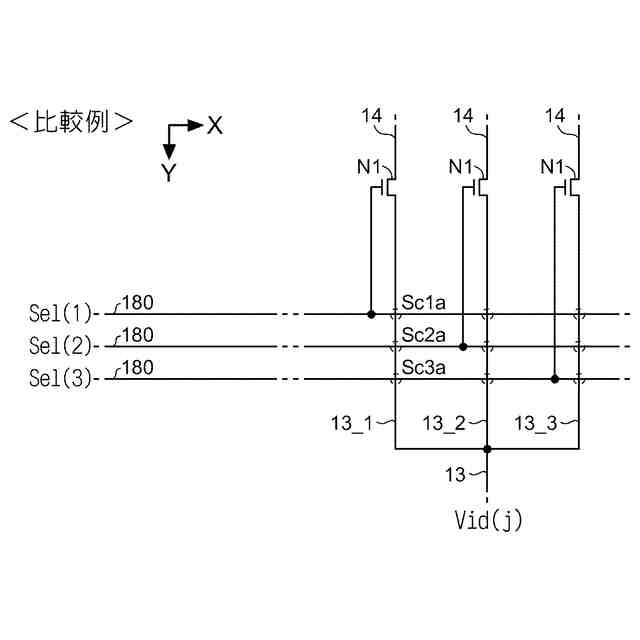

比較例に係る電気光学装置のデマルチプレクサの構成を示す図である。

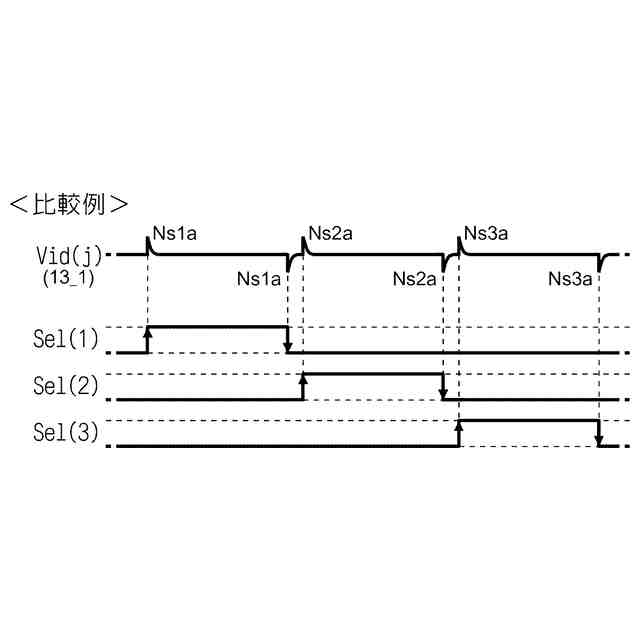

比較例における問題点を説明するための図である。

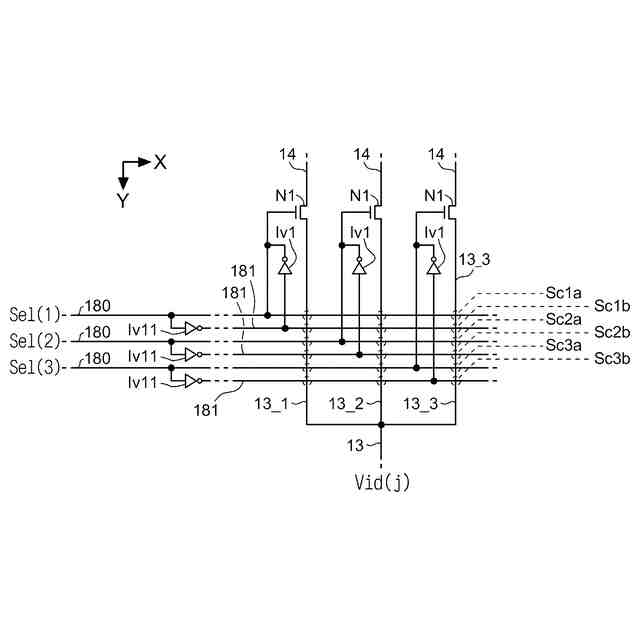

第１実施形態に係る電気光学装置のデマルチプレクサの構成を示す図である。

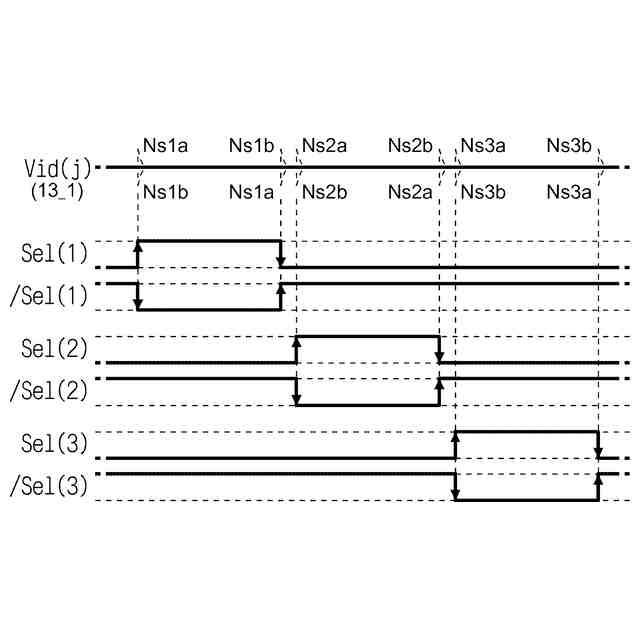

第１実施形態におけるノイズキャンセルを説明するための図である。
第２実施形態に係る電気光学装置のデマルチプレクサの構成を示す図である。
第３実施形態に係る電気光学装置のデマルチプレクサの構成を示す図である。
電気光学装置の配線層を説明するための要部断面図である。
第３実施形態に係る電気光学装置の要部を示す平面図である。
実施形等態に係る電気光学装置を適用した投射型表示装置を示す図である。
【発明を実施するための形態】
【０００７】
以下、実施形態に係る投射型表示装置について図面を参照して説明する。なお、各図において、各部の寸法および縮尺は、実際のものと適宜に異ならせてある。また、以下に述べる実施の形態は、好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本開示の範囲は、以下の説明において特に本開示を限定する旨の記載がない限り、これらの形態に限られるものではない。
【０００８】

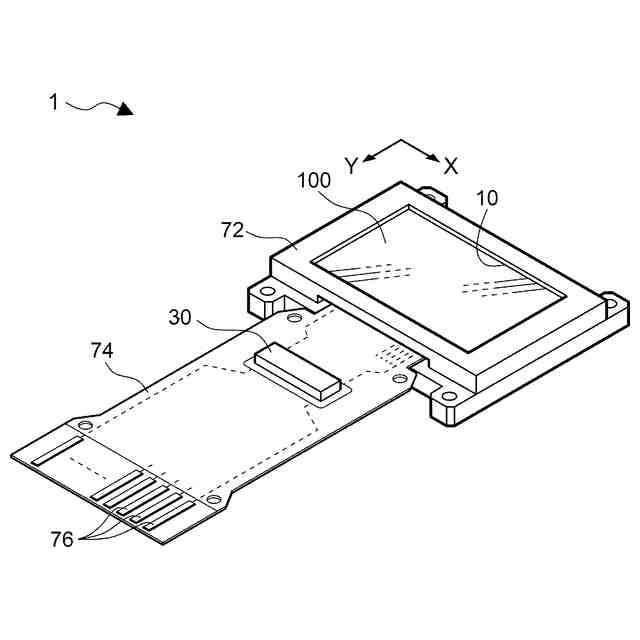

図１は、実施形態に係る電気光学装置１００を含むモジュール１の構成を示す斜視図である。
電気光学装置１００は、例えば、投射型表示装置のライトバルブとして用いられる透過型の液晶パネルである。電気光学装置１００は、矩形形状の表示領域１０で開口する枠状のケース７２に収納される。電気光学装置１００には、ＦＰＣ基板７４の一端が接続されている。なお、ＦＰＣは、Flexible Printed Circuitsの略語である。ＦＰＣ基板７４の他端には、複数の端子７６が設けられて、図示省略された上位回路に接続される。
【０００９】
ＦＰＣ基板７４には、半導体チップの表示制御回路３０がフェイスダウンボンディングによって実装されるとともに、上位回路から複数の端子７６を介して映像データが同期信号に同期して供給される。映像データとは、表示すべき画像における画素の階調を例えば８ビットで規定する。
【００１０】
なお、図において、Ｘ方向とは、表示領域１０における長手方向であって、走査線の延在方向であり、Ｙ方向とは、表示領域１０における短手方向であって、データ線の延在方向である。
電気光学装置１００が投射型表示装置のライトバルブとして用いられる場合、後述するように原色であるＲ（赤）、Ｇ（緑）、Ｂ（青）に対応する３つの電気光学装置１００による透過像が合成されて、カラー画像が表現される。
したがって、カラー画像の最小単位である画素は、Ｒに対応する電気光学装置による赤の副画素、Ｇに対応する電気光学装置による緑の副画素、および、Ｂに対応する電気光学装置による青の副画素による加法混色によって表現される。ただし、赤、緑および青の副画素について、色を特定する必要がない場合や、単に明暗のみを問題とする場合などでは、副画素と敢えて表記する必要がない。そこで本説明では、赤、緑および青の副画素についても、単に「画素」として説明することにする。
