公開番号2025130044
公報種別公開特許公報(A)
公開日2025-09-05
出願番号2025024954
出願日2025-02-19
発明の名称墜落制止用警報装置
出願人株式会社時建,株式会社BFL,個人
代理人個人
主分類G08B 21/02 20060101AFI20250829BHJP(信号)
要約【課題】墜落制止用器具の使用が真に必要となる高さにおいて、墜落制止用器具が使用されていない場合に注意喚起を行う墜落制止用警報装置を提供する。
【解決手段】人体に装着されるハーネス部3と、一端がハーネス部3に取付けられたロープ部4、ロープ部4の他端に取付けられ、係止対象に対して係止可能なフック部5、を備えた墜落制止用器具6に装着される墜落制止用警報装置1であって、フック部5が係止対象に係止状態であるか否かを検知する係止状態検知部10、基準面からの墜落制止用器具6の高さを検出する高さ検出部20、墜落制止用器具6の使用者に対して所定内容の報知を行う報知部30及び高さ検出部20で検出した基準面からの高さが所定の第1高さH1以上となり、かつ、係止状態検知部10でフック部5が係止対象に係止されていないことを検知した場合に報知部30で報知を行う制御部40を備えた墜落制止用警報装置1。
【選択図】図2
特許請求の範囲【請求項１】
人体に装着されるハーネス部と、一端が前記ハーネス部に取付けられたロープ部と、前記ロープ部の他端に取付けられ、係止対象に対して係止可能なフック部と、を備えた墜落制止用器具に装着される墜落制止用警報装置であって、

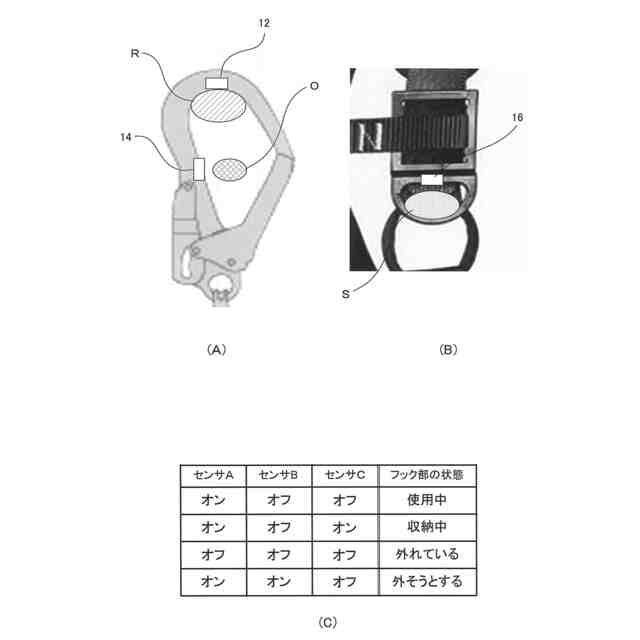

前記フック部が前記係止対象に係止状態であるか否かを検知する係止状態検知部と、

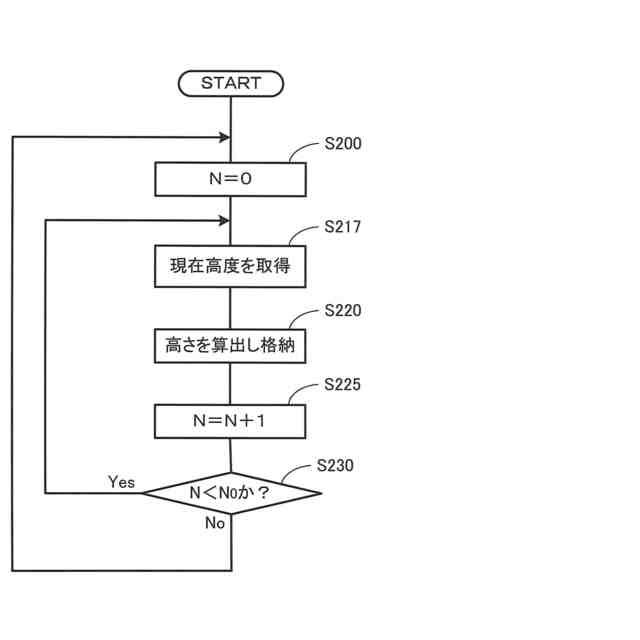

基準面からの前記墜落制止用器具の高さを検出する高さ検出部と、
前記墜落制止用器具の使用者に対して所定内容の報知を行う報知部と、
前記高さ検出部で検出した前記基準面からの高さが所定の第１高さ以上となり、かつ、前記係止状態検知部で前記フック部が前記係止対象に係止されていないことを検知した場合に、前記報知部で報知を行う制御部と、
を備えた墜落制止用警報装置。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の墜落制止用警報装置において、
前記報知部は、
報知を行うか否かを選択できる報知選択部を備え、
前記制御部は、
前記高さ検出部で検出した前記基準面からの高さが前記第１高さ以上で、前記高さ設定部で設定された第２高さ未満であり、かつ、前記報知選択部により報知をしない選択がされている場合は、前記報知部で報知を行わず、前記高さ検出部で検出した前記基準面からの高さが前記第２高さ以上となった場合には、前記報知選択部で報知をしない選択がなされてる場合であっても前記前記報知部で報知を行う墜落制止用警報装置。
【請求項３】
請求項１又は請求項２に記載の墜落制止用警報装置において、

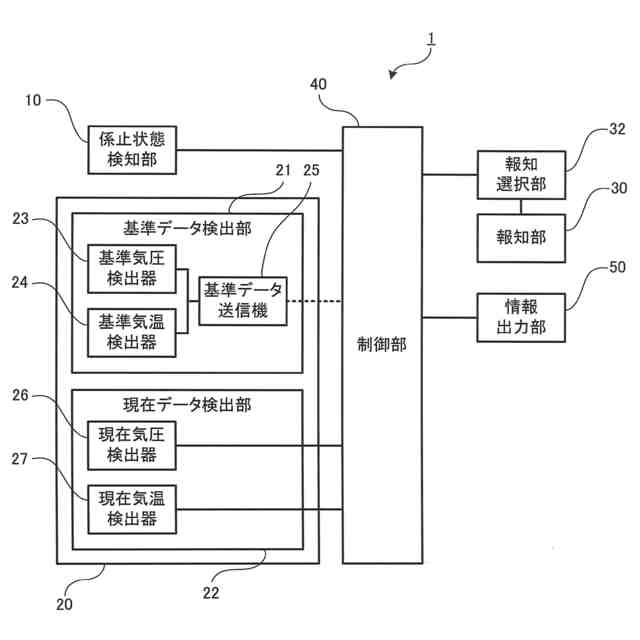

前記高さ検出部は、

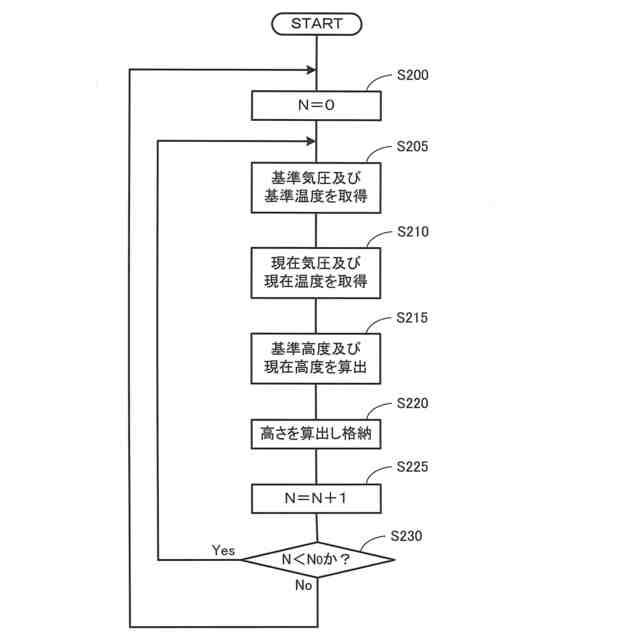

前記基準面に設置され、基準気圧を検出する基準気圧検出器と、
前記墜落制止用器具に取り付けられ、該取り付けられた高さにおける気圧を検出する現在気圧検出器と、
前記現在気圧検出器で検出した気圧と前記基準気圧検出器で検出して基準気圧の差分に基づいて、前記基準面に対する前記墜落制止用器具の高さを算出する高さ算出部と、
を備えている墜落制止用警報装置。
【請求項４】
請求項１又は請求項２に記載の墜落制止用警報装置において、
前記墜落防止用器具に取り付けられ、該取り付けられた高さにおける気圧を検出する現在気圧検出器を備え、
前記高さ検出部は、
前記現在気圧検出器で検出した現在気圧が、予め設定した前記第１高さに相当する気圧になった場合、前記第１高さであると判定し、
前記現在気圧が、予め設定した前記第２高さに相当する気圧になった場合、前記第２高さであると判定する墜落制止用警報装置。
【請求項５】
請求項１又は請求項２に記載の墜落制止用警報装置において、
情報を外部に出力する情報出力部を備え、
前記制御部は、
前記報知部で報知を行っている時間が所定時間を経過した場合、所定時間以上の報知を行っている旨の報知情報を、前記情報出力部を介して出力する墜落制止用警報装置。
【請求項６】
請求項５に記載の墜落制止用警報装置において、
前記制御部は、
前記墜落制止用器具ごとに定められた識別情報を格納し、前記前記報知情報を出力する際に、前記報知情報とともに前記識別情報を出力する墜落制止用警報装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、高所作業などにおいて、墜落制止用器具の使用が必要な場合に注意喚起を行う墜落制止用警報装置に関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
従来、ハーネス型安全帯に装着された装置本体のフック掛止部に掛けられたロープフックが外されると、安全帯を所定高さ以上の場所で使用するように注意喚起する音声メッセージを出力するようにした安全帯用音声出力装置がある（例えば、特許文献１参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－５３４０１１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記従来の安全帯用音声出力装置では、フック掛止部に掛けられたロープフックが外されると、安全帯を使用するようにとの注意喚起の音声メッセージが出力される。つまり、安全な高さにおいてもロープフックをフック掛止部から外すと注意喚起の音声メッセージが出力されるため安全帯の使用者が使いにくいという課題があった。また、安全帯を使用している高さに関係なく、ロープフックがフック掛止部から外れているか否かで注意喚起の音声メッセージが出力されるため、真の意味での安全性の確保という観点でも課題があった。
【０００５】
本発明は、こうした課題に鑑みなされたもので、墜落制止用器具（従来の安全帯に相当）の使用が真に必要となる高さにおいて、墜落制止用器具が使用されていない場合に注意喚起を行う墜落制止用警報装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本発明は、上述の課題の少なくとも一部を解決するためになされたものであり、以下の適用例として実現することが可能である。なお、本欄における括弧内の参照符号や補足説明等は、本発明の理解を助けるために、後述する実施形態との対応関係を示したものであって、本発明を何ら限定するものではない。
【０００７】
［適用例１］
適用例１に記載の墜落制止用警報装置（１）は、

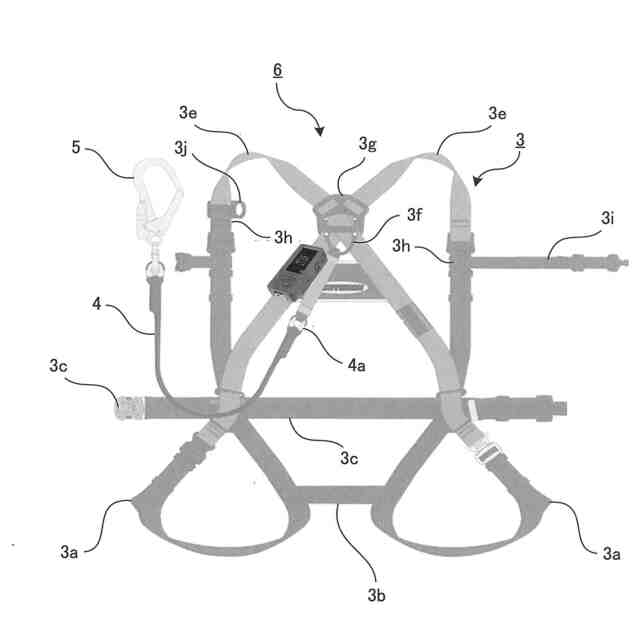

人体に装着されるハーネス部（３）と、一端が前記ハーネス部（３）に取付けられたロープ部（４）と、前記ロープ部（４）の他端に取付けられ、係止対象に対して係止可能なフック部（５）と、を備えた墜落制止用器具（６）に装着される墜落制止用警報装置（１）であって、
前記フック部（５）が前記係止対象に係止状態であるか否かを検知する係止状態検知部（１０）と、
基準面からの前記墜落制止用器具（６）の高さを検出する高さ検出部（２０、４０）と、
前記墜落制止用器具（６）の使用者に対して所定内容の報知を行う報知部（３０）と、
前記報知部（３０）で報知を行う高さを設定できる高さ設定部（４０）と、

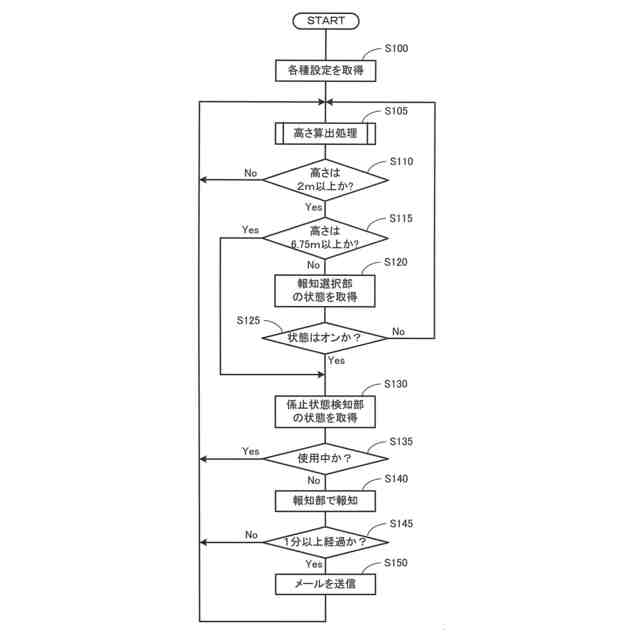

前記高さ検出部（２０、４０）で検出した前記基準面からの高さが前記高さ設定部（４０）で設定された第１高さ（Ｈ１）以上となり、かつ、前記係止状態検知部（１０）で前記フック部（５）が前記係止対象に係止されていないことを検知した場合に、前記報知部（３０）で報知を行う制御部（４０）と、
を備えたことを要旨とする。
【０００８】
このような、墜落制止用警報装置（１）では、墜落制止用器具（６）を装着した使用者の人体が基準面から第１高さ（Ｈ１）以上となっているにも拘わらずフック部（５）が係止対象に係止されていない場合に報知が行われる。
【０００９】
つまり、第１高さ（Ｈ１）を適切に設定しておけば、フック部（５）を係止対象に係止する必要がある場合にのみ報知がなされるため、換言すれば、係止対象に係止する必要がない場合には警報がなされないため、墜落制止用器具（６）の使用者は使いやすく、しかも使用者の安全性を確保することができる墜落制止用警報装置（１）となる。
【００１０】
［適用例２］
適用例２に記載の墜落制止用警報装置（１）は、適用例１に記載の墜落制止用警報装置（１）において、
前記報知部（３０）は、
報知を行うか否かを選択できる報知選択部（３２）を備え、
前記制御部（４０）は、
前記高さ検出部（２０、４０）で検出した前記基準面からの高さが前記第１高さ（Ｈ１）以上で、前記高さ設定部（４０）で設定された第２高さ（Ｈ２）未満であり、かつ、前記報知選択部（３２）により報知をしない選択がされている場合は、前記報知部（３０）で報知を行わず、前記高さ検出部（２０、４０）で検出した前記基準面からの高さが前記第２高さ（Ｈ２）以上となった場合には、前記報知選択部（３２）で報知をしない選択がなされてる場合であっても前記前記報知部（３０）で報知を行う墜落制止用警報装置（１）。
（【００１１】以降は省略されています）
