発明の名称インクジェット式プリンターおよびヘッドユニットの清掃方法
出願人京セラ株式会社
代理人弁理士法人三協国際特許事務所
主分類B41J 2/01 20060101AFI20250826BHJP(印刷;線画機;タイプライター;スタンプ)
要約【課題】処理液ヘッドおよびインクヘッドを各々適切にクリーニングできるインクジェット式プリンター並びに清掃方法を提供する。
【解決手段】インクジェット式プリンター1は、前処理液を吐出する前処理ヘッド5および後処理液を吐出する後処理ヘッド6と、インクを吐出するインクヘッド4と、前処理ヘッド5および後処理ヘッド6のノズル配置面を払拭する第1払拭部材と、インクヘッド4のノズル配置面を払拭する、前記第1払拭部材とは異なる第2払拭部材と、を備える。例えば、前記第1払拭部材は、ブレードワイプ装置7に装備されたブレードBLであり、前記第2払拭部材は、布ワイプ装置8に装備された布シートFSである。
【選択図】図1
特許請求の範囲【請求項１】
処理液を吐出する処理液ヘッドと、
インクを吐出するインクヘッドと、
前記処理液ヘッドのノズル配置面を清掃する第１部材と、
前記インクヘッドのノズル配置面を清掃する、前記第１部材とは構成または構成材料、清掃方法もしくは特性の異なる第２部材と、を備えるインクジェット式プリンター。
続きを表示（約 1,500 文字）【請求項２】
請求項１に記載のインクジェット式プリンターにおいて、
前記第２部材が布シートである、インクジェット式プリンター。
【請求項３】
請求項１に記載のインクジェット式プリンターにおいて、
前記第２部材が吸液性のワイパである、インクジェット式プリンター。
【請求項４】
請求項１に記載のインクジェット式プリンターにおいて、
前記第２部材が多孔質のワイパである、インクジェット式プリンター。
【請求項５】
請求項１～４のいずれか１項に記載のインクジェット式プリンターにおいて、
前記第１部材を有する第１装置と、
前記第２部材を有する第２装置と、
前記第１装置および前記第２装置を制御するコントローラと、を備え、
前記コントローラは、前記第１装置および前記第２装置で前記インクヘッドのノズル配置面を清掃させ、前記第１装置のみで前記処理液ヘッドのノズル配置面を清掃させる制御を実行する、インクジェット式プリンター。
【請求項６】
請求項５に記載のインクジェット式プリンターにおいて、
前記コントローラは、前記インクヘッドのノズル配置面を前記第１装置で清掃させ、続いて前記第２装置で清掃させる制御を実行する、インクジェット式プリンター。
【請求項７】
請求項６に記載のインクジェット式プリンターにおいて、
前記コントローラは、前記インクヘッドのインク吐出動作をさらに制御するものであって、前記インクヘッドからインクを強制吐出するパージを実行させた後、前記第１装置での清掃および前記第２装置での清掃を順次実行させる、インクジェット式プリンター。
【請求項８】
請求項１～４のいずれか１項に記載のインクジェット式プリンターにおいて、
前記処理液ヘッドおよび前記インクヘッドを搭載するキャリッジと、
インクジェット印刷される記録媒体の搬送領域であって、前記キャリッジがインクジェット印刷処理のため前記記録媒体の搬送方向と直交する幅方向に往復移動する印刷エリアと、
前記第１部材を有する第１装置と、
前記第２部材を有する第２装置と、を備え、
前記第１装置は、前記印刷エリアの一方の側部に、前記第２装置は、前記印刷エリアの他方の側部に、それぞれ配置されている、インクジェット式プリンター。
【請求項９】
請求項１～４のいずれか１項に記載のインクジェット式プリンターにおいて、
前記処理液ヘッドおよび前記インクヘッドを搭載するキャリッジと、
インクジェット印刷される記録媒体の搬送領域であって、前記キャリッジがインクジェット印刷処理のため前記記録媒体の搬送方向と直交する幅方向に往復移動する印刷エリアと、
前記第１部材を有する第１装置と、
前記第２部材を有する第２装置と、を備え、
前記第１装置および前記第２装置は、いずれも前記印刷エリアの一方の側部に配置されている、インクジェット式プリンター。
【請求項１０】
処理液を吐出する処理液ヘッドと、インクを吐出するインクヘッドとを有するヘッドユニットの清掃方法であって、
前記処理液ヘッドのノズル配置面を第１部材で清掃し、
前記インクヘッドのノズル配置面を、前記第１部材とは構成または構成材料、清掃方法もしくは特性の異なる第２部材で清掃する、ヘッドユニットの清掃方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、処理液を吐出する処理液ヘッドと、インクを吐出するインクヘッドとを有するインクジェット式プリンター、並びに、前記処理液ヘッドおよび前記インクヘッドを有するヘッドユニットの清掃方法に関する。
続きを表示（約 2,400 文字）【背景技術】
【０００２】
インクジェット式プリンターは、インクや所定の処理液を吐出する多数のノズルを有するヘッドを備える。このようなヘッドにおいては、前記ノズルの目詰まり解消やノズル配置面の汚れ等の除去のため、所定のタイミングで前記ノズル配置面を清掃する必要がある。
【０００３】
特許文献１には、処理液吐出ノズルおよびインク吐出ノズルを備えた１つのヘッドのノズル配置面を、押圧部材で支持された払拭部材で清掃するインクジェット式プリンターが開示されている。特許文献２には、ヘッドのノズル配置面を異なる払拭部材；多孔質部材のワイプブレードと弾性部材のワイプブレードとで清掃するインクジェット式プリンターが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２０２２－１６１１４１号公報
特開２０１６－３２９３０号公報
【発明の概要】
【課題を解決するための手段】
【０００５】
本開示の一の局面に係るインクジェット式プリンターは、処理液を吐出する処理液ヘッドと、インクを吐出するインクヘッドと、前記処理液ヘッドのノズル配置面を清掃する第１部材と、前記インクヘッドのノズル配置面を清掃する、前記第１部材とは構成または構成材料、清掃方法もしくは特性の異なる第２部材と、を備える。
【０００６】
本開示の他の局面に係るヘッドユニットの清掃方法は、処理液を吐出する処理液ヘッドと、インクを吐出するインクヘッドとを有するヘッドユニットの清掃方法であって、前記処理液ヘッドのノズル配置面を第１部材で清掃し、前記インクヘッドのノズル配置面を、前記第１部材とは構成または構成材料、清掃方法もしくは特性の異なる第２部材で清掃する。
【図面の簡単な説明】
【０００７】

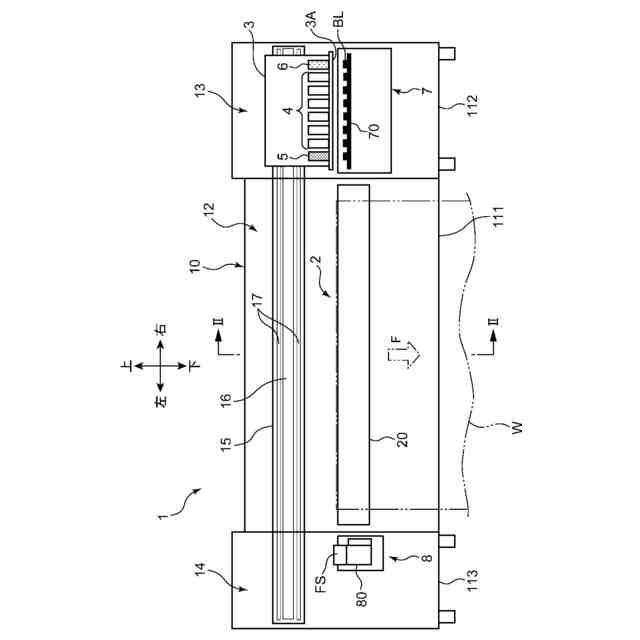

図１は、本開示の一実施形態に係るインクジェット式プリンターの全体構成を示す正面図である。

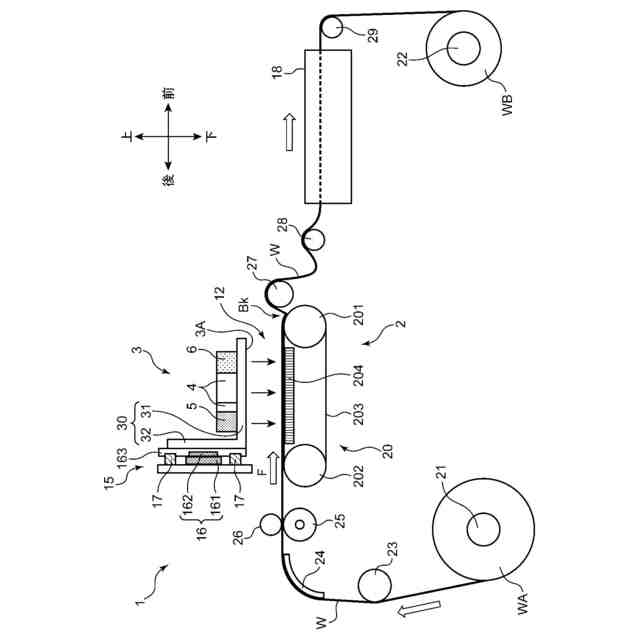

図２は、図１のＩＩ－ＩＩ線の断面に印刷機を付加した断面図である。

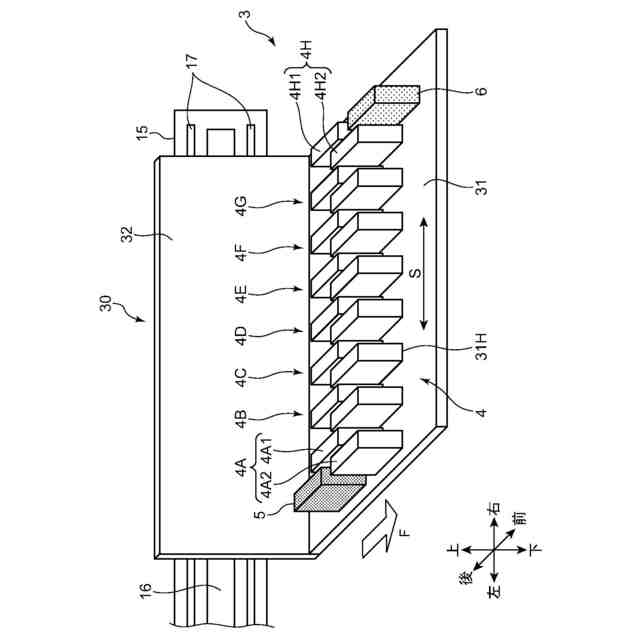

図３は、図１に示すキャリッジの拡大斜視図である。

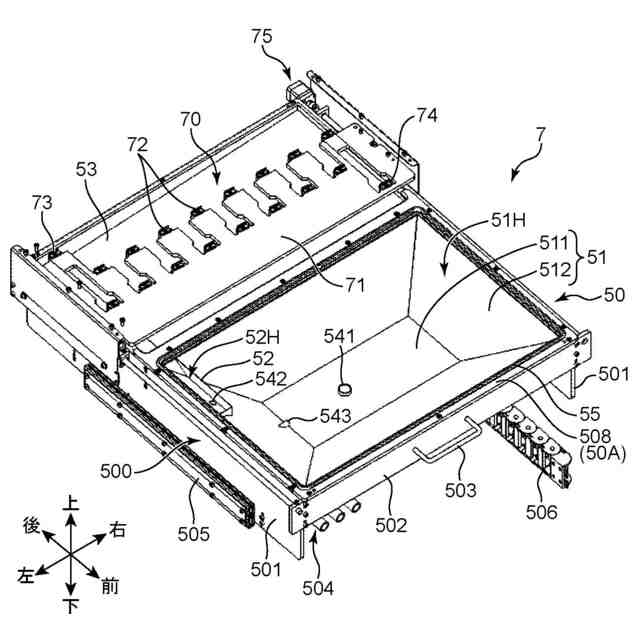

図４は、処理液ヘッドおよびインクヘッドの清掃のためにプリンターに装備されるブレードワイプ装置（第１装置）の斜視図である。

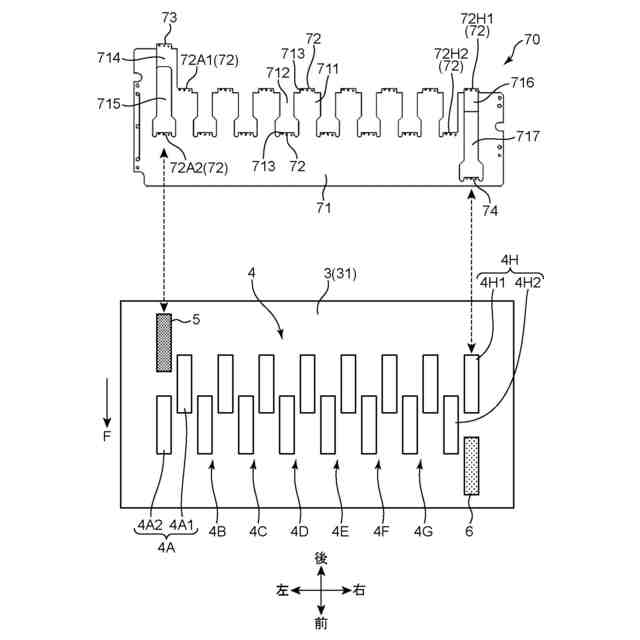

図５の上段図は、ブレードワイプユニットの平面図、図５の下段図は、キャリッジに搭載されたヘッドの配置を示す平面図である。

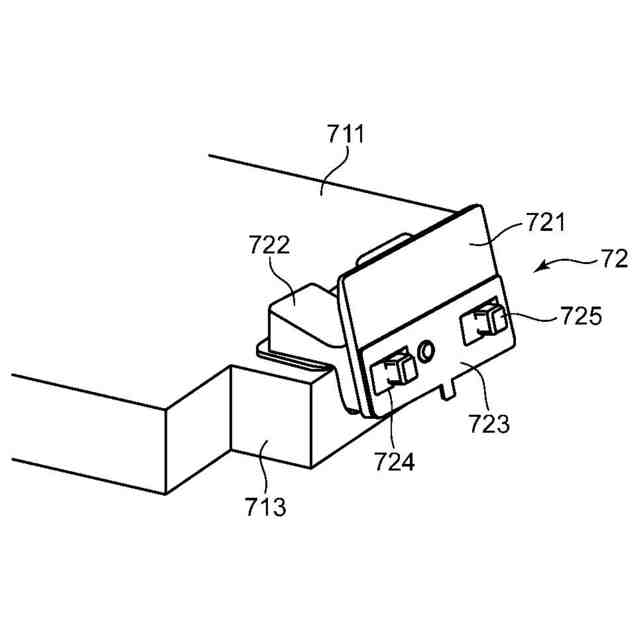

図６は、ブレードワイプユニットが備えるインクブレードの斜視図である。

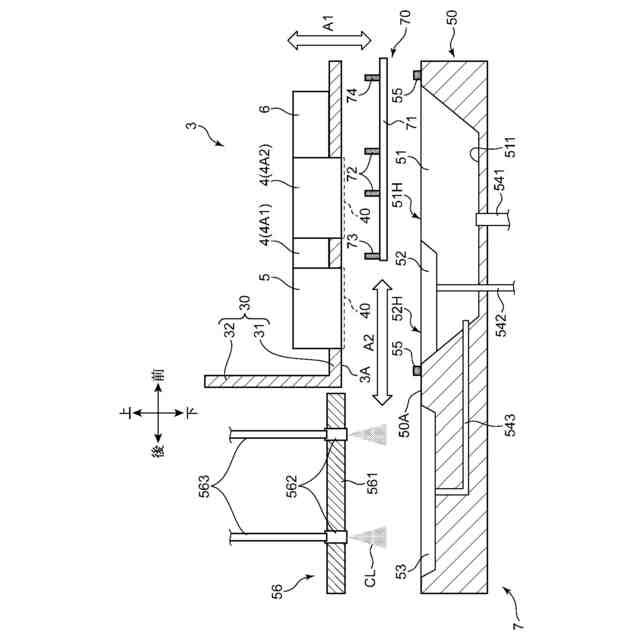

図７は、キャリッジおよびブレードワイプユニットの模式的な断面図である。

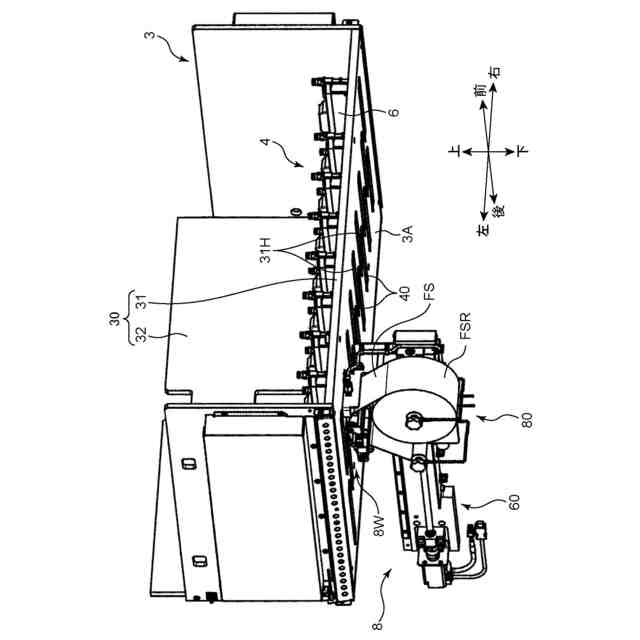

図８は、インクヘッドの清掃のためにプリンターに装備される布ワイプ装置（第２装置）の斜視図であって、ノズル配置面の清掃状況を示す図である。
図９Ａは、布ワイプ装置の左側面図である。
図９Ｂは、移動ユニットの側面図である。

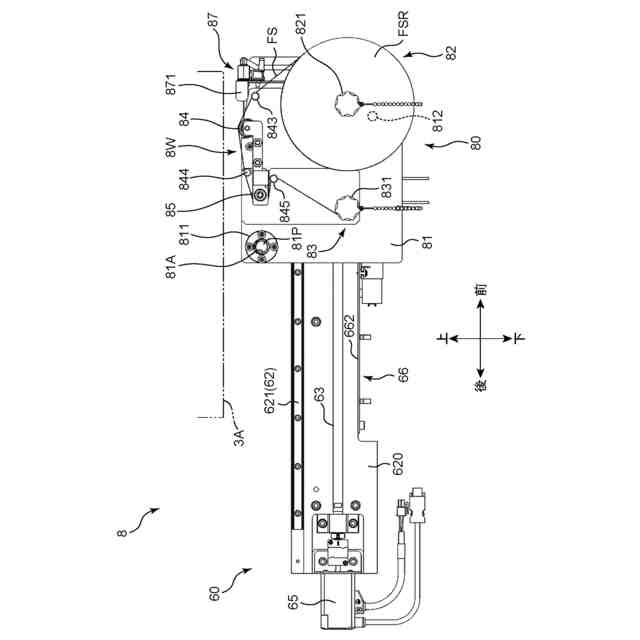

図１０は、布ワイプユニットの斜視図である。
図１１は、布ワイプ装置の左側面図であって、布ワイプユニットが清掃姿勢とされた状態を示す図である。
図１２は、インクジェット式プリンターの制御構成の一部を示すブロック図である。
図１３は、インクジェット式プリンターにおけるインクヘッドおよび処理液ヘッドの清掃動作の一例を示すフローチャートである。
図１４Ａは、ブレードワイプユニットによるインクヘッドの清掃手順を示す図である。
図１４Ｂは、ブレードワイプユニットによるインクヘッドの清掃手順を示す図である。
図１４Ｃは、ブレードワイプユニットによるインクヘッドの清掃手順を示す図である。
図１５は、インクヘッドおよび処理液ヘッドの清掃動作の他の例を示すフローチャートである。
図１６は、変形実施形態に係るインクジェット式プリンターの全体構成を示す正面図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照しつつ、本開示の一実施形態について説明する。本実施形態では、本開示のインクジェット式プリンターとして、広幅で長尺の記録媒体に画像形成用のインクを吐出するインクヘッドを備えたプリンターを例示する。本開示のヘッドユニットの清掃方法は、当該プリンターが備えるヘッドユニットに適用される例を示す。本実施形態のインクジェット式プリンターは、織物や編物等の生地からなる記録媒体（ワーク）に、文字類や模様等の画像をインクジェット方式で印刷するデジタル捺染印刷に好適である。もちろん、本開示に係るインクジェット式プリンターおよび清掃方法は、紙シートや樹脂シート等の記録媒体に各種のインクジェット画像を印刷する用途にも用いることができる。
【０００９】
［インクジェット式プリンターの全体構成］
先ず、本開示の一実施形態に係るインクジェット式プリンター１の全体構成について説明する。図１は、実施形態に係るインクジェット式プリンター１の全体構成を示す正面図、図２は、図１のＩＩ－ＩＩ線の模式的な断面図である。図１、図２および後出の図において、上下、前後、左右の方向表示が付されているが、これらは単に説明の便宜のためであり、方向を限定する趣旨ではない。
【００１０】
インクジェット式プリンター１は、広幅且つ長尺のワークＷにインクジェット方式で画像を印刷するプリンターであって、装置フレーム１０と、この装置フレーム１０に組み込まれたワーク搬送部２およびキャリッジ３と、装置フレーム１０の前方に配置された乾燥機１９とを含む。なお、図１には乾燥機１９の記載は省かれている。本実施形態では、左右方向がワークＷに対して印刷を行う際の主走査方向、後方から前方に向かう方向が副走査方向であってワークＷの搬送方向Ｆである。
