公開番号2025127529
公報種別公開特許公報(A)
公開日2025-09-02
出願番号2024024266
出願日2024-02-21
発明の名称蓄電装置
出願人トヨタ自動車株式会社
代理人弁理士法人深見特許事務所
主分類H01M 50/204 20210101AFI20250826BHJP(基本的電気素子)
要約【課題】クロス部材が間に位置するように第1蓄電セルおよび第2蓄電セルが配置された構成において、重量の増加を抑制しつつ、一方の蓄電セルから他方の蓄電セルへの輻射熱による影響を低減可能な蓄電装置を提供する。
【解決手段】蓄電装置10は、第1方向に間隔をあけて並んで配置される第1蓄電セル211および第2蓄電セル221と、第1方向に直交する第2方向に沿って延在し、第1蓄電セル211および第2蓄電セル221の間の隙間に配置されるクロス部材40とを備える。クロス部材40には、第2方向に垂直となる断面において中空部Hが設けられている。クロス部材40は、第1方向に第1蓄電セル211と対向する第1壁部41と、断面において第1方向に交差し、中空部Hを仕切る仕切壁45とを有する。仕切壁45の厚さは、第1壁部41の厚さ以下である。

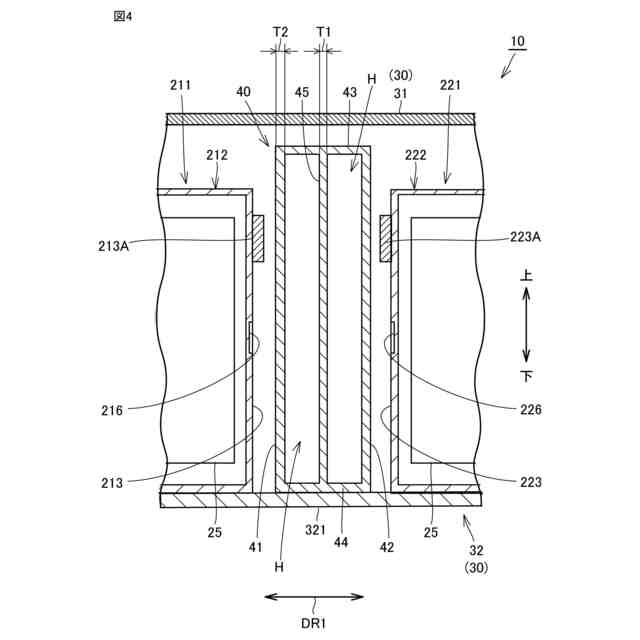

【選択図】図4
特許請求の範囲【請求項１】

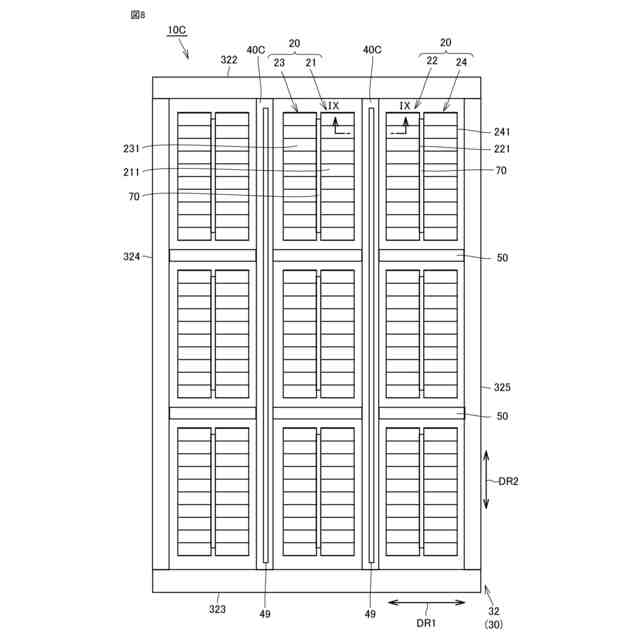

第１方向に間隔をあけて並んで配置される第１蓄電セルおよび第２蓄電セルと、
前記第１方向に直交する第２方向に沿って延在し、前記第１蓄電セルおよび前記第２蓄電セルの間に配置されるクロス部材と、を備え、
前記クロス部材には、前記第２方向に垂直となる断面において中空部が設けられており、

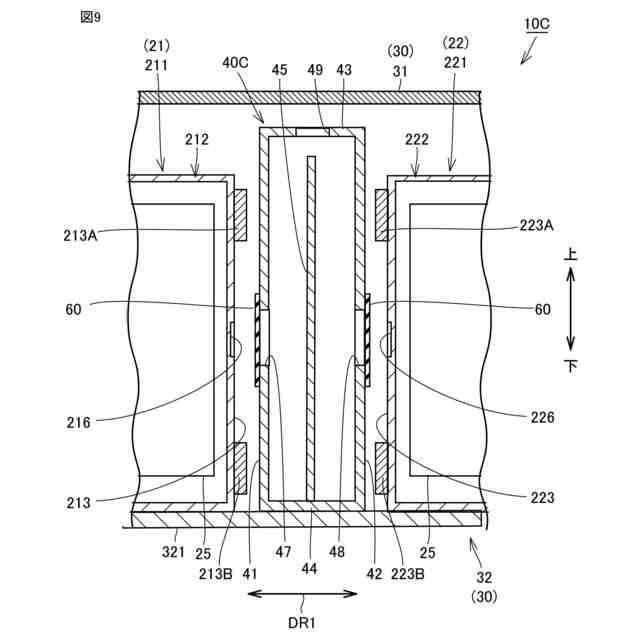

前記クロス部材は、前記第１方向に前記第１蓄電セルと対向する第１壁部と、前記断面において前記第１方向に交差し、前記中空部を仕切る仕切壁とを有し、
前記仕切壁の厚さは、前記第１壁部の厚さ以下である、蓄電装置。
続きを表示（約 710 文字）【請求項２】
前記第１方向における前記仕切壁の投影面積は、前記第１方向における前記第１壁部の投影面積の２５％以上１００％以下である、請求項１に記載の蓄電装置。
【請求項３】

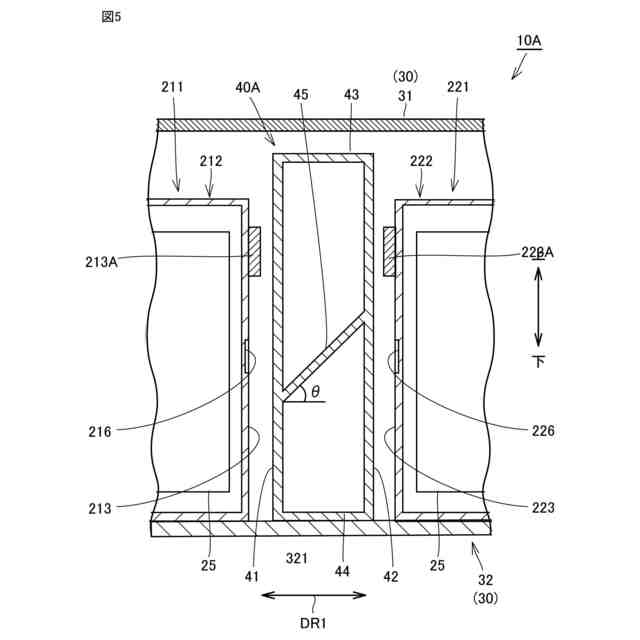

前記第１方向と前記仕切壁とが交差する交差角のうち小さい方の角度は、４５度以上９０度未満か、前記交差角が９０度である、請求項１に記載の蓄電装置。
【請求項４】
前記第１蓄電セルは、第１排気弁を有し、
前記第１排気弁は、前記第１方向に前記クロス部材と対向している、請求項１から３のいずれか１項に記載の蓄電装置。
【請求項５】
前記第２蓄電セルは、第２排気弁を有し、
前記第２排気弁は、前記第１方向に前記クロス部材と対向している、請求項４に記載の蓄電装置。
【請求項６】
前記第１方向から見た場合に、前記第１排気弁は、前記仕切壁に重なるように配置されている、請求項４に記載の蓄電装置。
【請求項７】
前記第１壁部には、前記第１排気弁と対向する位置に第１開口部が設けられている、請求項６に記載の蓄電装置。
【請求項８】
前記第１開口部は、破断可能な断熱部材によって被覆されている、請求項７に記載の蓄電装置。
【請求項９】
前記断熱部材は、易破断部を有する、請求項８に記載の蓄電装置。
【請求項１０】
前記易破断部は、破断線によって構成されており、
前記第１排気弁は、前記第１方向において、前記破断線と対向して配置されている、請求項９に記載の蓄電装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】

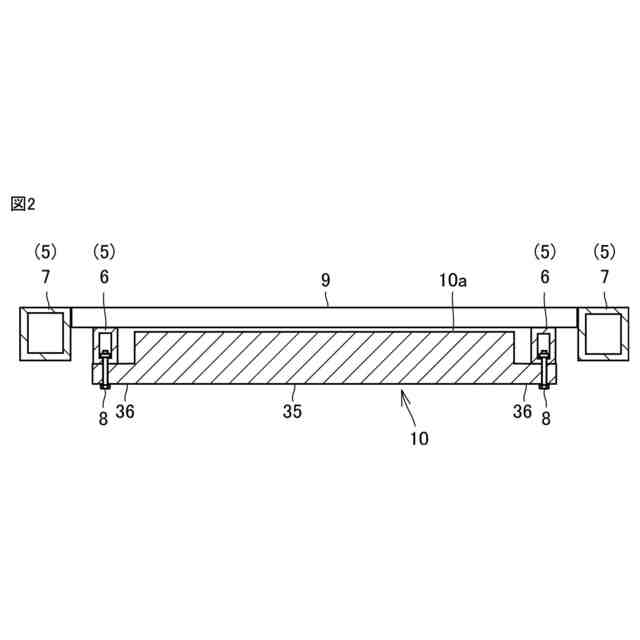

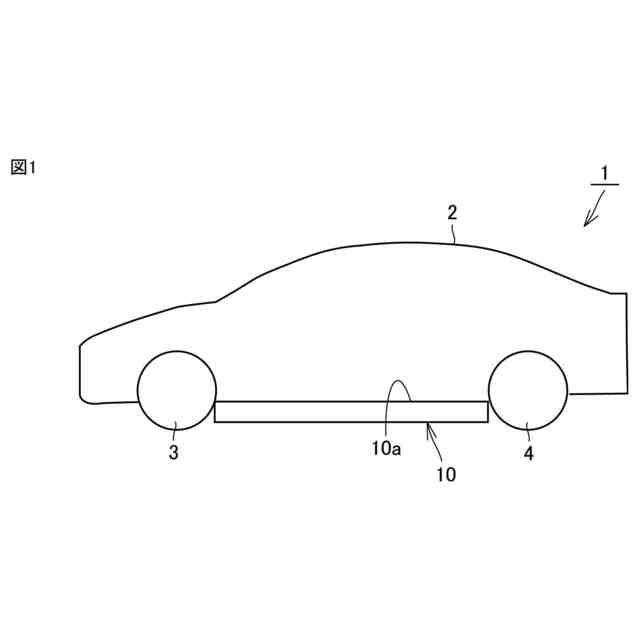

本開示は、蓄電装置に関する。
続きを表示（約 1,300 文字）【背景技術】
【０００２】
従来の蓄電装置として、特開２０２３－１６５３００号公報（特許文献１）には、電池ケース内の空間を複数の領域に区画するクロス部材が設けられており、複数の領域の各々には、蓄電モジュールが配置されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２３－１６５３００号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
一般的に、蓄電モジュールは複数の蓄電セルを含んでおり、１つの蓄電セルが発熱した場合には、他の蓄電セルに輻射熱が伝わる場合がある。
【０００５】
特許文献１に記載の蓄電装置においては、互いに隣り合う蓄電モジュールの間にクロス部材が配置されている。しかしながら、当該クロス部材に何ら手立てがない場合には、隣り合う蓄電モジュールのうち一方の蓄電モジュールに含まれる蓄電セルからの輻射熱の大部分がクロス部材を透過する。この場合には、上記輻射熱によって、上記隣り合う蓄電モジュールのうち他方の蓄電モジュールに含まれる蓄電セルを温度上昇させてしまうことがある。
【０００６】
本開示は、上記のような問題に鑑みてなされたものであり、本開示の目的は、クロス部材が間に位置するように第１蓄電セルおよび第２蓄電セルが配置された構成において、重量の増加を抑制しつつ、一方の蓄電セルから他方の蓄電セルへの輻射熱による影響を低減可能な蓄電装置を提供することにある。
【課題を解決するための手段】
【０００７】
本開示に基づく蓄電装置は、第１方向に間隔をあけて並んで配置される第１蓄電セルおよび第２蓄電セルと、上記第１方向に直交する第２方向に沿って延在し、上記第１蓄電セルおよび上記第２蓄電セルの間に配置されるクロス部材と、を備える。上記クロス部材には、上記第２方向に垂直となる断面において中空部が設けられている。上記クロス部材は、上記第１方向に上記第１蓄電セルと対向する第１壁部と、上記断面において上記第１方向に交差し、上記中空部を仕切る仕切壁とを有する。上記仕切壁の厚さは、上記第１壁部の厚さ以下である。
【０００８】
上記構成によれば、クロス部材の中空部が第１蓄電セルと第２蓄電セルが並ぶ第１方向に交差する仕切壁によって仕切られている。当該仕切壁によって、第１蓄電セルおよび第２蓄電セルのうち一方の蓄電セルから他方の蓄電セルに向かう輻射熱の透過を抑制することができる。これにより、当該一方の蓄電セルから他方の蓄電セルへの輻射熱による影響を低減させることができる。
【０００９】
上記本開示に基づく蓄電装置にあっては、上記第１方向における上記仕切壁の投影面積は、上記第１方向における上記第１壁部の投影面積の２５％以上１００％以下であってもよい。
【００１０】
上記構成によれば、上記のように仕切壁の投影面積を設定することにより、クロス部材の重量の増加を抑制しつつ、当該一方の蓄電セルから他方の蓄電セルへの輻射熱による影響を低減させることができる。
（【００１１】以降は省略されています）
