公開番号2025126406
公報種別公開特許公報(A)
公開日2025-08-29
出願番号2024022552
出願日2024-02-19
発明の名称撮像装置および撮像装置の制御方法
出願人キヤノン株式会社
代理人個人,個人,個人
主分類H04N 23/40 20230101AFI20250822BHJP(電気通信技術)
要約【課題】何れの領域が撮像装置の画角に含まれるかを認識していない者に対して、撮像装置の画角に含まれる領域と撮像装置による撮影の対象物との関係を認識させる。
【解決手段】撮像装置は、自装置の外である領域に対して超音波を放射して領域に位置する物体に振動を与える振動付与部と、被写体を撮影する撮像手段と、撮像手段の画角に含まれる領域と、撮像手段による撮影の対象物と、の関係に応じた領域に位置する物体に対して振動を与えるように振動付与部を制御する制御部と、を備える。
【選択図】図4

特許請求の範囲【請求項１】
自装置の外である領域に対して超音波を放射して前記領域に位置する物体に振動を与える振動付与部と、
被写体を撮影する撮像手段と、
前記撮像手段の画角に含まれる領域と、前記撮像手段による撮影の対象物と、の関係に応じた領域に位置する物体に対して振動を与えるように前記振動付与部を制御する制御部と、
を備えた、撮像装置。
続きを表示（約 1,100 文字）【請求項２】
前記制御部は、前記振動付与部が自装置の外である領域に位置する物体に対して振動を与えている場合において、前記関係の変化に応じて、前記振動付与部から振動を付与する対象の領域を変える、請求項１に記載の撮像装置。
【請求項３】
前記制御部は、前記関係に応じて、前記画角に含まれない領域に位置する物体に対して振動を与えるように前記振動付与部を制御する、請求項１に記載の撮像装置。
【請求項４】
前記制御部は、前記画角に含まれる領域における周縁部に前記対象物の少なくとも一部が位置すること、または、前記画角に含まれる領域に前記対象物の少なくとも一部が位置しないことに応じて、前記振動付与部から振動を与えるように制御する、請求項１に記載の撮像装置。
【請求項５】
前記制御部は、前記画角に含まれる領域に前記対象物の少なくとも一部が位置する場合において、第１のタイミングにおける前記対象物の位置と前記第１のタイミングよりも後の第２のタイミングにおける前記対象物の位置との関係に応じて、前記振動付与部から振動を与えるように制御する、請求項１に記載の撮像装置。
【請求項６】
前記制御部は、前記振動付与部による超音波の放射範囲に前記対象物が位置する場合において、前記対象物の位置に応じた振動の態様により前記対象物に振動を与えるように前記振動付与部を制御する、請求項１に記載の撮像装置。
【請求項７】
前記撮像手段による撮影の際に、前記撮影が行われることを通知する通知部をさらに備え、
前記制御部は、前記撮影の際に前記振動付与部から振動を与える場合に、前記通知部による前記通知を制限する、請求項１に記載の撮像装置。
【請求項８】
対象物に対して超音波を放射して前記対象物に振動を与える振動付与部と、
被写体を撮影する撮像手段と、
前記撮像手段の画角に含まれる領域と、前記振動付与部による超音波の放射範囲に位置する前記対象物と、の関係に応じた振動の態様により前記対象物に振動を与えるように前記振動付与部を制御する制御部と、
を備えた、撮像装置。
【請求項９】
自装置の外である領域に対して超音波を放射して前記領域に位置する物体に振動を与える振動付与部と、被写体を撮影する撮像手段と、を備えた撮像装置の制御方法であって、
前記撮像手段の画角に含まれる領域と、前記撮像手段による撮影の対象物と、の関係に応じた領域に位置する物体に対して振動を与えるように前記振動付与部を制御する工程を有する、撮像装置の制御方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、撮像装置および撮像装置の制御方法に関する。
続きを表示（約 2,200 文字）【背景技術】
【０００２】
従来、画角に含まれる被写体を通知する撮像装置が知られている。画角に含まれる被写体を通知する撮像装置としては、撮像装置の背面に設けられた表示部に画角に含まれる被写体を表示する構成がある。また、自撮りにより撮影者が被写体を兼ねる場合等の、撮影者が撮像装置の背面側に位置していない場合であっても、画角に含まれる被写体を通知する構成もある。特許文献１は、装置の背面に設けられた表示部をバリアングルやチルトなど可動式にすることにより、撮影者が装置の正面側に位置している状態で撮影した際も表示部が見える撮像装置を開示している。また、特許文献２は、振動部の発生する超音波に焦点を設定して、当該焦点に超音波を収束させることを開示している。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１―１３６６５３
国際公開第２０２０／１８４３５４号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ここで、撮影者が撮像装置を視認することなく撮影する場合や、撮像装置による撮影の対象者が撮像装置を意識していない場合等においては、何れの領域が撮像装置の画角に含まれるかが認識されない場合がある。このような場合において、特許文献１の技術では、表示部が移動した場合であっても、何れの領域が撮像装置の画角に含まれるかを認識していない者には、撮像装置の画角に含まれる領域と撮像装置による撮影の対象物との関係が認識されないことがある。
【０００５】
本発明は、何れの領域が撮像装置の画角に含まれるかを認識していない者に対して、撮像装置の画角に含まれる領域と撮像装置による撮影の対象物との関係を認識させることを目的とする。
【課題を解決するための手段】
【０００６】
上記課題を解決するために、本発明の撮像装置は、自装置の外である領域に対して超音波を放射して前記領域に位置する物体に振動を与える振動付与部と、被写体を撮影する撮像手段と、前記撮像手段の画角に含まれる領域と、前記撮像手段による撮影の対象物と、の関係に応じた領域に位置する物体に対して振動を与えるように前記振動付与部を制御する制御部と、を備える。
【発明の効果】
【０００７】
本発明によれば、何れの領域が撮像装置の画角に含まれるかを認識していない者に対して、撮像装置の画角に含まれる領域と撮像装置による撮影の対象物との関係を認識させることができる。
【図面の簡単な説明】
【０００８】
撮像装置のハードウェア構成を示す図である。

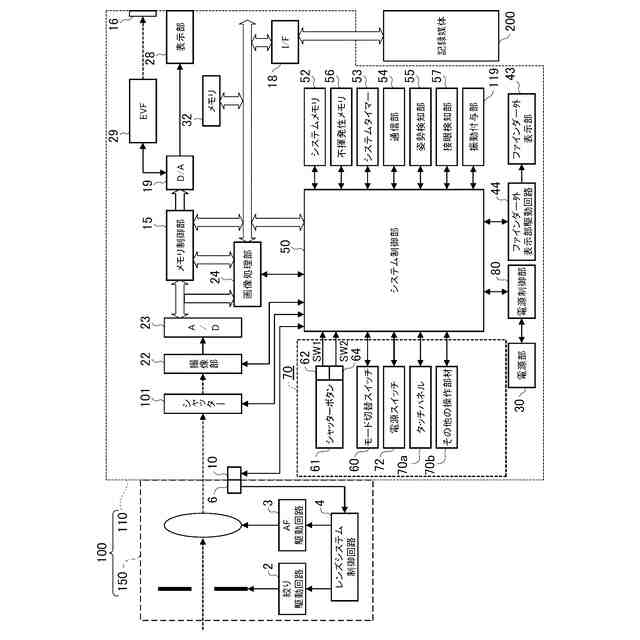

撮像装置の機能構成例を示す図である。

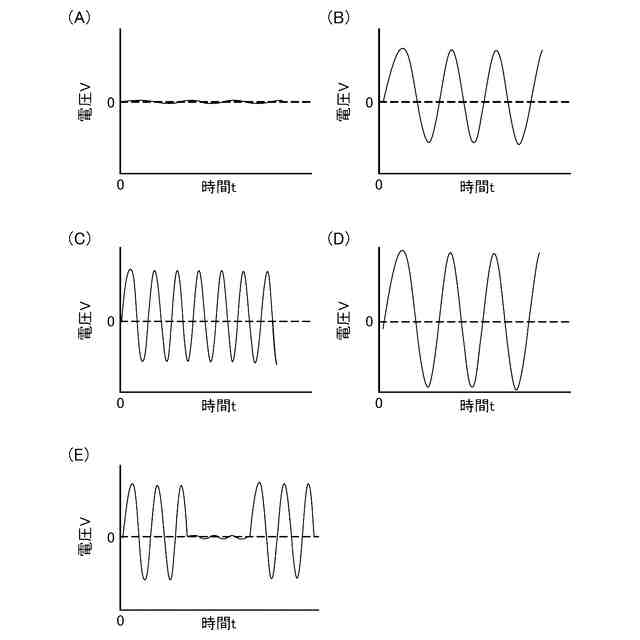

振動付与部に印加される電圧と発生する振動との関係を説明するための図である。

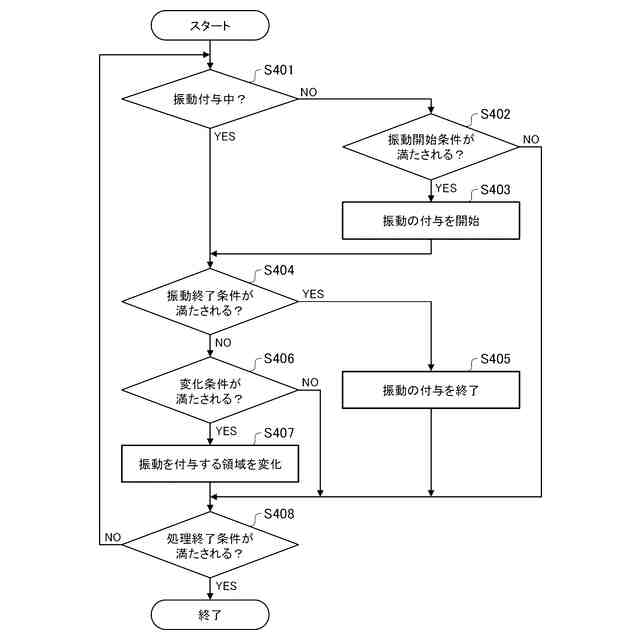

振動制御処理の流れを示したフローチャートである。
振動条件や、撮像装置の外の領域のうちの振動付与部が振動を付与する対象の領域を説明するための図である。
振動条件や、撮像装置の外の領域のうちの振動付与部が振動を付与する対象の領域を説明するための図である。

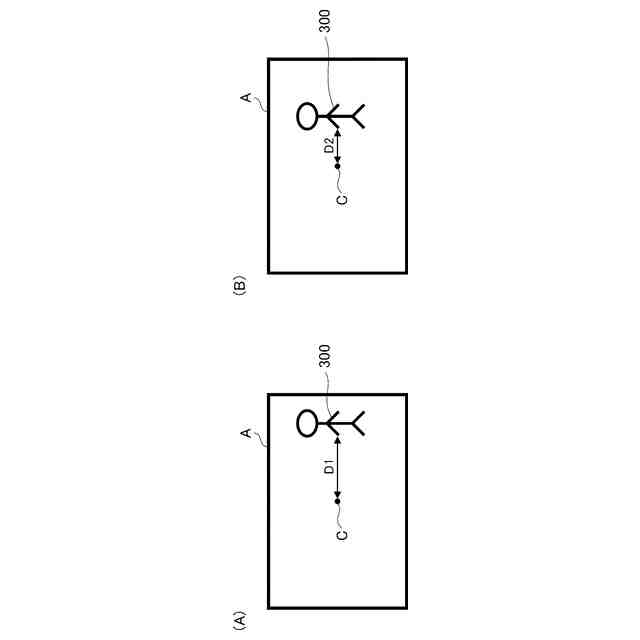

変化条件の変形例を説明するための図である。
【発明を実施するための形態】
【０００９】
以下、図面を参照して本発明の実施形態を説明する。
＜撮像装置１００の外観図＞
図１は、撮像装置１００のハードウェア構成を示す図である。より具体的には、図１（Ａ）は撮像装置１００の正面側から撮像装置１００を眺めた場合の斜視図であり、図１（Ｂ）は撮像装置１００の背面側から撮像装置１００を眺めた場合の斜視図である。
撮像装置１００は、撮影をする装置である。撮像装置１００としては、デジタルカメラが挙げられる。撮像装置１００は、表示部２８、タッチパネル７０ａ、ファインダー外表示部４３、シャッターボタン６１、モード切替スイッチ６０、および端子カバー４０を備える。また、撮像装置１００は、メイン電子ダイヤル７１、電源スイッチ７２、サブ電子ダイヤル７３、４方向キー７４、およびＳＥＴボタン７５を備える。さらに、撮像装置１００は、動画ボタン７６、ＡＥロックボタン７７、拡大ボタン７８、再生ボタン７９、およびメニューボタン８１を備える。またさらに、撮像装置１００は、通信端子１０、接眼ファインダー１７、接眼検知部５７、スロット蓋２０２、グリップ部９０、およびサムレスト部９１を備える。
【００１０】
表示部２８は、撮像装置１００の背面に設けられた表示部であり、画像等の各種情報を表示する。タッチパネル７０ａは、表示部２８の表示面（タッチ操作面）に対するタッチ操作を検出する。ファインダー外表示部４３は、撮像装置１００の上面に設けられた表示部であり、シャッター速度や絞りをはじめとする撮像装置１００の設定値等の情報を表示する。シャッターボタン６１は、撮影の指示を受け付けるボタンである。モード切替スイッチ６０は、後述するシステム制御部５０の動作モードの切り替えを受け付けるスイッチである。端子カバー４０は、撮像装置１００を外部機器に接続する接続ケーブル等とのコネクタ（不図示）を保護するカバーである。
（【００１１】以降は省略されています）
