公開番号2025125729
公報種別公開特許公報(A)
公開日2025-08-28
出願番号2024021845
出願日2024-02-16
発明の名称ガスメーター
出願人東洋ガスメーター株式会社,東京瓦斯株式会社,大阪瓦斯株式会社,東邦瓦斯株式会社
代理人弁理士法人岡田国際特許事務所
主分類G01F 3/22 20060101AFI20250821BHJP(測定;試験)
要約【課題】感震装置などの所定の電子部品を、電子基板に直接取り付けることなく、かつ、ガスメーターの筐体等にネジ止めすることなく、より容易にガスメーター内に保持させることが可能で取り付け作業性がよいガスメーターを提供する。

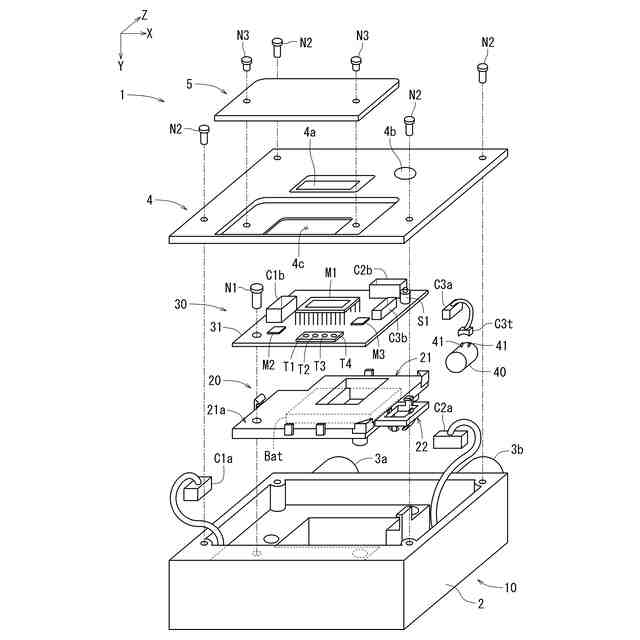

【解決手段】ガスメーターの動作を制御する制御装置が搭載された電子基板31をガスメーター内に保持する電子基板保持ケース20を備えたガスメーター1であって、ガスメーター1に搭載される電子部品には、電子基板31に実装される基板実装電子部品と、電子基板に実装されない非基板実装電子部品と、基板実装電子部品と非基板実装電子部品へ電力を供給する電池とが有り、基板実装電子部品が実装された電子基板である実装済電子基板30をガスメーター1内に保持する基板保持部21と、少なくとも一部の非基板実装電子部品を保持する非基板保持部22と、が一体成形された電子基板保持ケース20を備えている。
【選択図】図2
特許請求の範囲【請求項１】
ガスメーターの動作を制御する制御装置が搭載された電子基板を前記ガスメーター内に保持する電子基板保持ケースを備えたガスメーターであって、
前記ガスメーターに搭載される電子部品には、
前記電子基板に実装される基板実装電子部品と、
前記電子基板に実装されない非基板実装電子部品と、
前記基板実装電子部品と前記非基板実装電子部品へ電力を供給する電池と、
が有り、

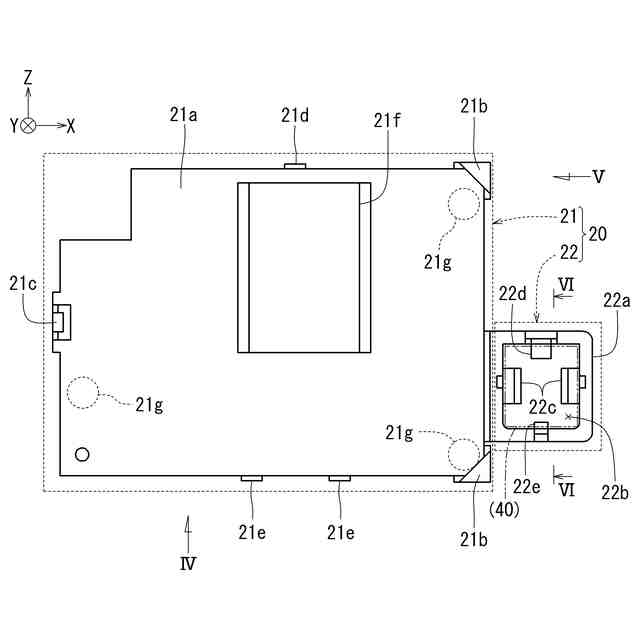

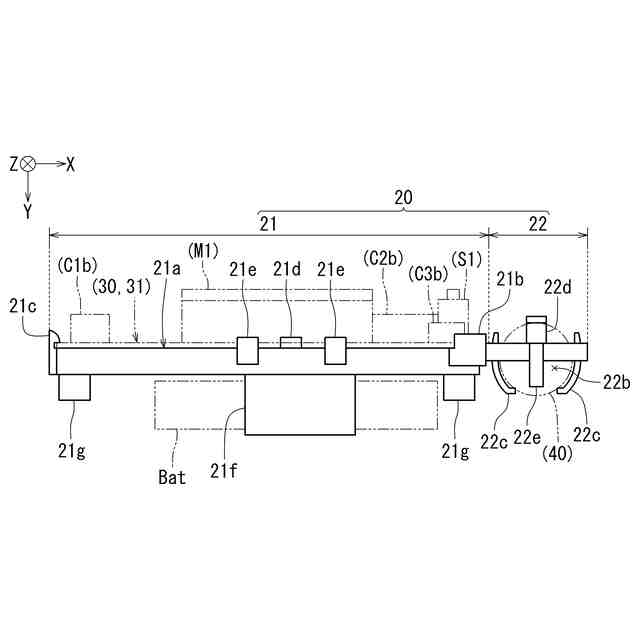

前記基板実装電子部品が実装された前記電子基板である実装済電子基板を前記ガスメーター内に保持する基板保持部と、
少なくとも一部の前記非基板実装電子部品を保持する非基板保持部と、
が一体成形された前記電子基板保持ケースを備えている、
ガスメーター。
続きを表示（約 620 文字）【請求項２】
請求項１に記載のガスメーターであって、
前記非基板保持部に保持される前記非基板実装電子部品は、地震に応じた検出信号を出力する感震器あるいは加速度検出装置、を含む感震装置である、
ガスメーター。
【請求項３】
請求項２に記載のガスメーターであって、

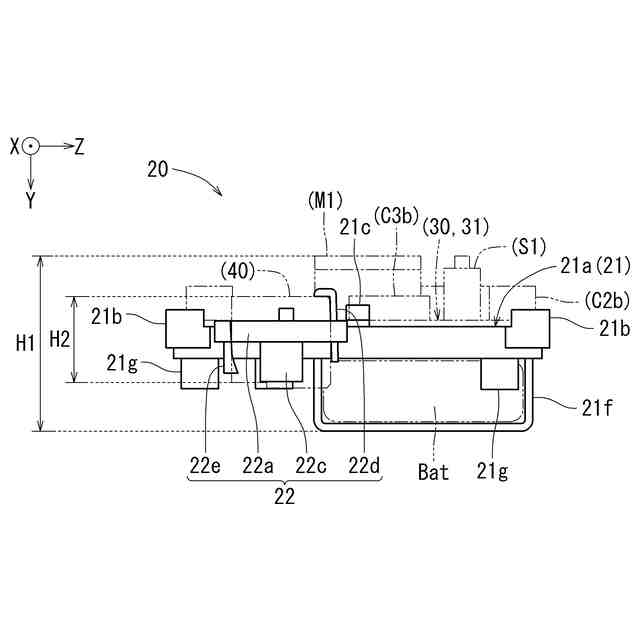

前記実装済電子基板と前記感震装置が保持された前記電子基板保持ケースを前記実装済電子基板の厚さ方向に直交する方向から見た場合、
前記感震装置は、前記実装済電子基板と前記電子基板保持ケースとの厚さ方向に突出することなく、前記実装済電子基板と前記電子基板保持ケースとの厚さ内に収まっている、
ガスメーター。
【請求項４】
請求項１～３のいずれか一項に記載のガスメーターであって、
前記非基板保持部は、
保持対象の前記非基板実装電子部品を収容する収容凹部と、

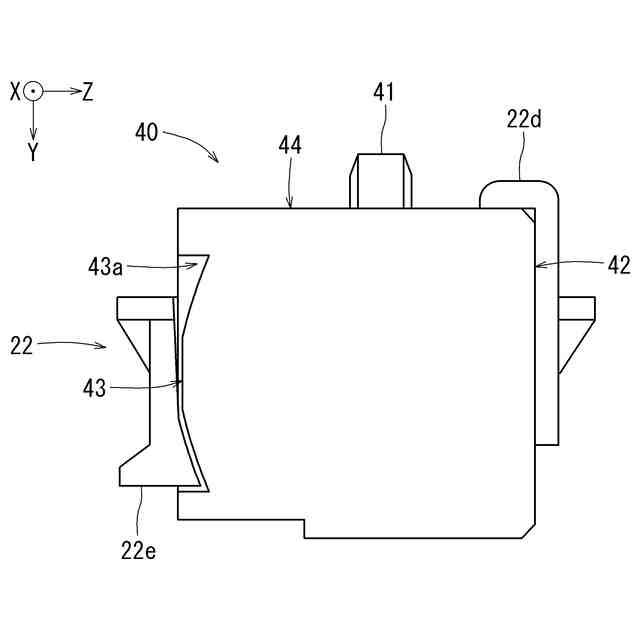

保持対象の前記非基板実装電子部品を前記収容凹部に保持する複数のツメ部と、
を有している、
ガスメーター。
【請求項５】
請求項１～３のいずれか一項に記載のガスメーターであって、
前記基板保持部は、

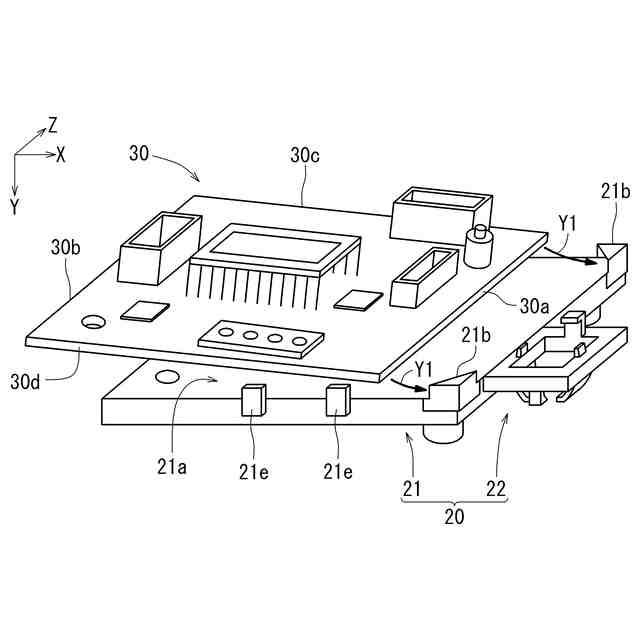

前記実装済電子基板の一方端の側の縁部が差し込まれる基板差込部と、

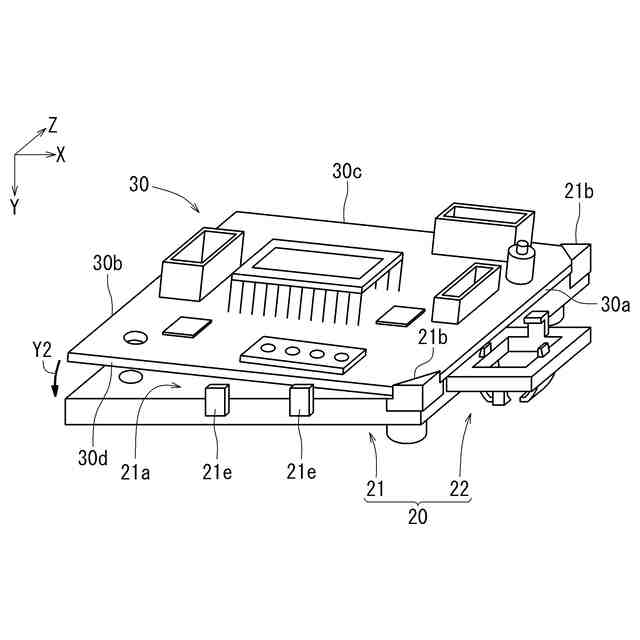

前記実装済電子基板の他方端の側の縁部を係止する基板係止部と、
を有している、
ガスメーター。

発明の詳細な説明【技術分野】
【０００１】

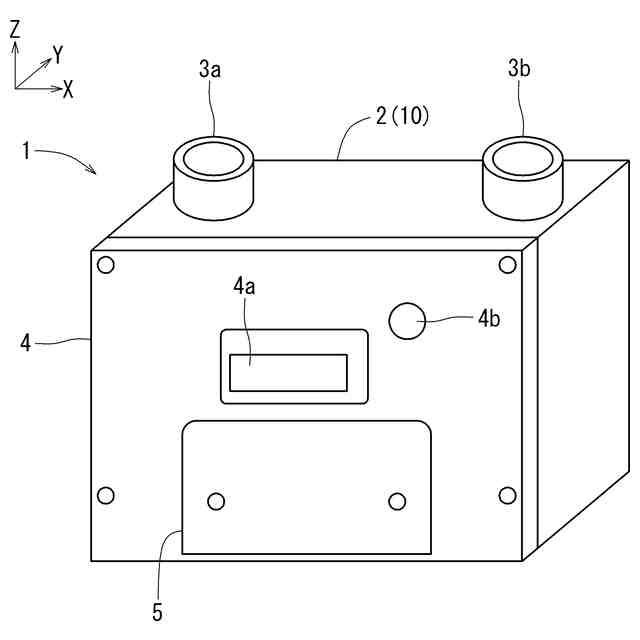

本発明は、ガスメーターの動作を制御する制御装置が搭載された電子基板をガスメーター内に保持する電子基板保持ケースを備えたガスメーターに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ガスメーターには、地震による揺れを検出して制御装置に検出信号を出力する感震装置が内蔵されている。ガスメーターの制御装置は、感震装置からの検出信号に基づいて地震を検知するとガスを遮断する感震遮断機能を有している。一般的な感震装置には、鋼球が内蔵されており、地震の際には鋼球が揺れて機械的にスイッチをＯＮ／ＯＦＦし、制御装置は、このＯＮ／ＯＦＦのパターンによって地震であるか否かを判定している。また当該感震装置は、鋼球を内蔵しているので比較的サイズが大きな円柱状であり、直径は約１５［ｍｍ］程度、長さは約２０［ｍｍ］程度を有している。この感震装置を、適切かつ比較的容易にガスメーター内に取り付ける方法が望まれている。
【０００３】
例えば特許文献１には、ガスメーター内の電子基板に感震装置が直接固定されたガスメーターが開示されている。また特許文献２には、感震器（感震装置に相当）が、ガスメーター内にネジ止めされたガスメーターが開示されている。
【先行技術文献】
【特許文献】
【０００４】
特開２００８－１２３１５３号公報
特開２００１－１１６６０４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ガスメーター内に感震装置を取り付ける方法として、特許文献１のように電子基板上に直接固定する方法では、比較的大きなサイズの感震装置を取り付けるスペースが電子基板上に必要となる。近年のガスメーターは、スマートメーター化が進み、無線回路等の種々の回路が追加されており、電子基板上に感震装置を取り付けるスペースが無くなってきている。また感震装置を電子基板に固定する場合、感震装置の端子を電子基板にハンダ付けする場合が多いが、比較的長期間の感震装置の振動による応力でハンダにクラックが発生する可能性があるので、あまり好ましくない。これを回避するために感震装置を電子基板にネジ止めする方法も有るが、取り付け作業の作業性がよくないので好ましくない。従って、感震装置を電子基板に直接取り付けないことが好ましい。
【０００６】
また特許文献２のように、ガスメーター内における電子基板とは別の個所（ガスメーターの筐体など）に感震装置をネジ止めする方法も有るが、取り付け作業の作業性がよくないので好ましくない。感震装置を電子基板に直接取り付けないことが好ましいが、ガスメーターの筐体などにネジ止めする方法は好ましくない。
【０００７】
本発明は、このような点に鑑みて創案されたものであり、感震装置などの所定の電子部品を、電子基板に直接取り付けることなく、かつ、ガスメーターの筐体等にネジ止めすることなく、より容易にガスメーター内に保持させることが可能で取り付け作業性がよいガスメーターを提供することを課題とする。
【課題を解決するための手段】
【０００８】
上記課題を解決するため、第１の発明は、ガスメーターの動作を制御する制御装置が搭載された電子基板を前記ガスメーター内に保持する電子基板保持ケースを備えたガスメーターである。前記ガスメーターに搭載される電子部品には、前記電子基板に実装される基板実装電子部品と、前記電子基板に実装されない非基板実装電子部品と、前記基板実装電子部品と前記非基板実装電子部品へ電力を供給する電池と、が有る。そして、前記基板実装電子部品が実装された前記電子基板である実装済電子基板を前記ガスメーター内に保持する基板保持部と、少なくとも一部の前記非基板実装電子部品を保持する非基板保持部と、が一体成形された前記電子基板保持ケースを備えている、ガスメーターである。
【０００９】
次に、第２の発明は、上記第１の発明に係るガスメーターであって、前記非基板保持部に保持される前記非基板実装電子部品は、地震に応じた検出信号を出力する感震器あるいは加速度検出装置、を含む感震装置である、ガスメーターである。
【００１０】
次に、第３の発明は、上記第２の発明に係るガスメーターであって、前記実装済電子基板と前記感震装置が保持された前記電子基板保持ケースを前記実装済電子基板の厚さ方向に直交する方向から見た場合、前記感震装置は、前記実装済電子基板と前記電子基板保持ケースとの厚さ方向に突出することなく、前記実装済電子基板と前記電子基板保持ケースとの厚さ内に収まっている、ガスメーターである。
（【００１１】以降は省略されています）
