公開番号2025124836
公報種別公開特許公報(A)
公開日2025-08-26
出願番号2025093659,2022539791
出願日2025-06-04,2020-07-27
発明の名称基地局及び端末
出願人NTT株式会社
代理人弁理士法人鈴榮特許綜合事務所
主分類H04W 76/15 20180101AFI20250819BHJP(電気通信技術)
要約【課題】マルチリンク時の通信安定性を向上させる基地局及び端末を提供する。
【解決手段】無線システムにおいて、基地局は、第1のチャネルを用いて無線信号を送受信可能な第1の無線信号処理部と、第2のチャネルを用いて無線信号を送受信可能な第2の無線信号処理部と、リンクマネジメント部と、を含み、リンクマネジメント部は、第1、第2の無線信号処理部を用いて端末とのマルチリンクを確立し、マルチリンクでメインとして使用するプライマリリンクと補助として使用するセカンダリリンクとを設定する。リンクマネジメント部が、プライマリリンクに設定された第1の無線信号処理部を用いて、プライマリリンクの変更を要求する第1の無線フレームを端末に送信し、第1の無線フレームが送信された後に第1、第2の無線信号処理部のいずれかが端末からの肯定応答を受信すると、プライマリリンクを第1の無線信号処理部から第2の無線信号処理部に変更する。
【選択図】図12
特許請求の範囲【請求項１】
第１のチャネルを用いて無線信号を送受信可能に構成された第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成された第２の無線信号処理部と、
前記第１の無線信号処理部と前記第２の無線信号処理部とを用いて端末とのマルチリンクを確立し、前記マルチリンクでメインとして使用するプライマリリンクと、補助として使用するセカンダリリンクとを設定するリンクマネジメント部と、を備え、
前記リンクマネジメント部は、プライマリリンクのみを用いて無線信号を交換する第１のモードと、プライマリリンク及びセカンダリリンクを用いて無線信号を交換する第２のモードとを有し、前記マルチリンクに関連付けられたトラヒックの状況に応じて前記第１のモードと前記第２のモードとを切り替える、基地局。
続きを表示（約 3,100 文字）【請求項２】
第１のチャネルを用いて無線信号を送受信可能に構成された第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成された第２の無線信号処理部と、
前記第１の無線信号処理部と前記第２の無線信号処理部とを用いて端末とのマルチリンクを確立し、前記マルチリンクでメインとして使用するプライマリリンクと、補助として使用するセカンダリリンクとを設定するリンクマネジメント部と、を備え、
前記リンクマネジメント部が、
プライマリリンクに設定された前記第１の無線信号処理部を用いて、プライマリリンクの変更を要求する第１の無線フレームを前記端末に送信し、
前記第１の無線フレームが送信された後に、前記第１の無線信号処理部と前記第２の無線信号処理部とのいずれかが前記端末からの肯定応答を受信すると、プライマリリンクを前記第１の無線信号処理部から前記第２の無線信号処理部に変更する、基地局。
【請求項３】
前記リンクマネジメント部が、
前記第１の無線信号処理部及び前記第２の無線信号処理部がそれぞれプライマリリンク及びセカンダリリンクに設定され、且つ前記第２の無線信号処理部が動作休止モードに設定されている際に、前記第１の無線信号処理部を用いてプライマリリンクとセカンダリリンクとの切り替えを要求する第２の無線フレームを前記端末に送信し、
前記第１の無線信号処理部と前記第２の無線信号処理部とのいずれかが前記肯定応答を受信すると、前記第２の無線信号処理部をアクティブモード及びプライマリリンクに設定した上で、前記第１の無線信号処理部を動作休止モード及びセカンダリリンクに設定する、
請求項２に記載の基地局。
【請求項４】
前記リンクマネジメント部が、前記肯定応答に基づいてプライマリリンクを変更する前に、前記第１の無線信号処理部と前記第２の無線信号処理部との少なくともいずれかを用いて、プライマリリンクの変更のカウントダウンを通知する複数のビーコン信号を前記端末に送信する、
請求項２又は請求項３に記載の基地局。
【請求項５】
第１のチャネルを用いて無線信号を送受信可能に構成された第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成された第２の無線信号処理部と、
前記第１の無線信号処理部と前記第２の無線信号処理部とを用いて端末とのマルチリンクを確立し、前記マルチリンクをメインとして使用するプライマリリンクと、補助として使用するセカンダリリンクとを設定するリンクマネジメント部と、を備え、
前記リンクマネジメント部が、
プライマリリンクに設定された前記第１の無線信号処理部を用いて、前記第２の無線信号処理部のチャネルの変更を要求する第１の無線フレームを前記端末に送信し、
前記第１の無線フレームが送信された後に、前記第１の無線信号処理部と前記第２の無線信号処理部とのいずれかが前記端末から肯定応答を受信すると、前記第２の無線信号処理部のチャネルを、前記第２のチャネルから、前記第１のチャネルと前記第２のチャネルのそれぞれと異なる第３のチャネルに変更する、基地局。
【請求項６】
前記リンクマネジメント部が、
前記第１の無線信号処理部及び前記第２の無線信号処理部がそれぞれプライマリリンク及びセカンダリリンクに設定され、且つ前記第２の無線信号処理部が動作休止モードに設定されている際に、前記第１の無線信号処理部を用いてセカンダリリンクのチャネルの変更を要求する第２の無線フレームを前記端末に送信し、
前記第１の無線信号処理部と前記第２の無線信号処理部とのいずれかが前記肯定応答を受信すると、前記第２の無線信号処理部のチャネルを、動作休止モードに維持したまま前記第３のチャネルに変更し、
前記変更が適用され且つ前記第２の無線信号処理部が動作休止モードからアクティブモードにウェイクアップした後に、前記第３のチャネルを用いて前記第２の無線信号処理部に通信させる、
請求項５に記載の基地局。
【請求項７】
前記リンクマネジメント部が、前記肯定応答に基づいて前記第２の無線信号処理部のチャネルを変更する前に、前記第１の無線信号処理部と前記第２の無線信号処理部との少なくともいずれかを用いて、チャネルの変更のカウントダウンを通知する複数のビーコン信号を前記端末に送信する、
請求項５又は請求項６に記載の基地局。
【請求項８】
第１のチャネルを用いて無線信号を送受信可能に構成された第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成された第２の無線信号処理部と、
前記第１の無線信号処理部と前記第２の無線信号処理部とを用いて端末とのマルチリンクを確立し、前記マルチリンクでメインとして使用するプライマリリンクと、補助として使用するセカンダリリンクとを設定するリンクマネジメント部と、を備え、
前記リンクマネジメント部は、プライマリリンクのみを用いて無線信号を交換する第１のモードと、プライマリリンク及びセカンダリリンクを用いて無線信号を交換する第２のモードとを有し、前記マルチリンクに関連付けられたトラヒックの状況に応じて前記第１のモードと前記第２のモードとを切り替える、端末。
【請求項９】
第１のチャネルを用いて無線信号を送受信可能に構成された第１の無線信号処理部と、
前記第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成された第２の無線信号処理部と、
前記第１の無線信号処理部と前記第２の無線信号処理部とを用いて基地局とのマルチリンクを確立し、前記マルチリンクでメインとして使用するプライマリリンクと、補助として使用するセカンダリリンクとを設定するリンクマネジメント部と、を備え、
プライマリリンクに設定された前記第１の無線信号処理部が、前記基地局からプライマリリンクの変更を要求する第１の無線フレームを受信すると、前記リンクマネジメント部が、前記第１の無線信号処理部及び前記第２の無線信号処理部のいずれかを用いてプライマリリンクの変更の可否を前記基地局に通知し、前記通知が肯定応答である場合に、プライマリリンクを前記第１の無線信号処理部から前記第２の無線信号処理部に変更する、端末。
【請求項１０】
前記第１の無線信号処理部及び前記第２の無線信号処理部がそれぞれプライマリリンク及びセカンダリリンクに設定され、且つ前記第２の無線信号処理部が動作休止モードに設定されている際に、前記第１の無線信号処理部が前記基地局からプライマリリンクとセカンダリリンクとの切り替えを要求する第２の無線フレームを受信すると、前記リンクマネジメント部が、前記第１の無線信号処理部及び前記第２の無線信号処理部のいずれかを用いて前記肯定応答を送信させた後に、前記第２の無線信号処理部をアクティブモード及びプライマリリンクに設定した上で、前記第１の無線信号処理部をセカンダリリンク及び動作休止モードに設定する、
請求項９に記載の端末。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
実施形態は、基地局及び端末に関する。
続きを表示（約 2,800 文字）【背景技術】
【０００２】
基地局と端末との間を無線で接続する無線システムとして、無線ＬＡＮ（Local Area Network）が知られている。
【先行技術文献】
【非特許文献】
【０００３】
IEEE Std 802.11-2016,“Figure 4-25 Establishing the IEEE 802.11 association”and“11.3 STA authentication and association”, 7 December 2016
【発明の概要】
【発明が解決しようとする課題】
【０００４】
課題は、マルチリンク時の通信安定性を向上させること。
【課題を解決するための手段】
【０００５】
実施形態の基地局は、第１の無線信号処理部と、第２の無線信号処理部と、リンクマネジメント部と、を含む。第１の無線信号処理部は、第１のチャネルを用いて無線信号を送受信可能に構成される。第２の無線信号処理部は、第１のチャネルと異なる第２のチャネルを用いて無線信号を送受信可能に構成される。リンクマネジメント部は、第１の無線信号処理部と第２の無線信号処理部とを用いて端末とのマルチリンクを確立し、マルチリンクでメインとして使用するプライマリリンクと補助として使用するセカンダリリンクとを設定する。リンクマネジメント部が、プライマリリンクに設定された第１の無線信号処理部を用いて、プライマリリンクの変更を要求する第１の無線フレームを端末に送信し、第１の無線フレームが送信された後に第１の無線信号処理部と第２の無線信号処理部とのいずれかが端末からの肯定応答を受信すると、プライマリリンクを第１の無線信号処理部から第２の無線信号処理部に変更する。
【発明の効果】
【０００６】
実施形態の基地局は、マルチリンク時の通信安定性を向上させることができる。
【図面の簡単な説明】
【０００７】
図１は、第１実施形態に係る無線システムの全体構成の一例を示す概念図である。

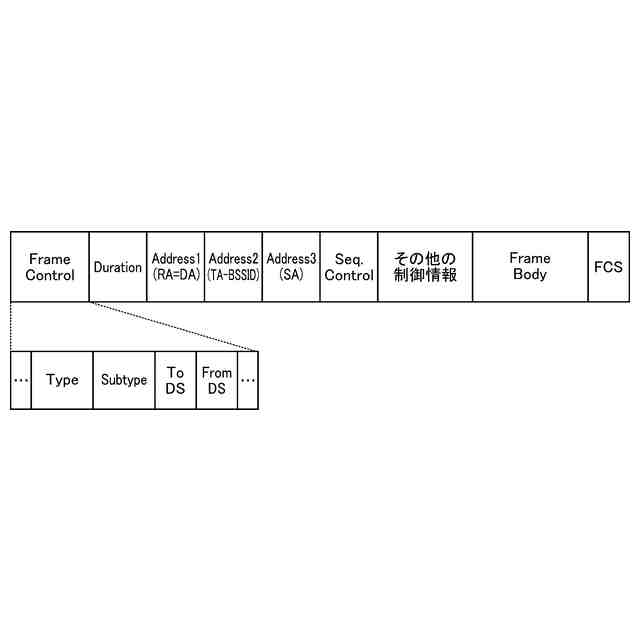

図２は、第１実施形態に係る無線システムにおける無線フレームのフォーマットの具体例を示す概念図である。

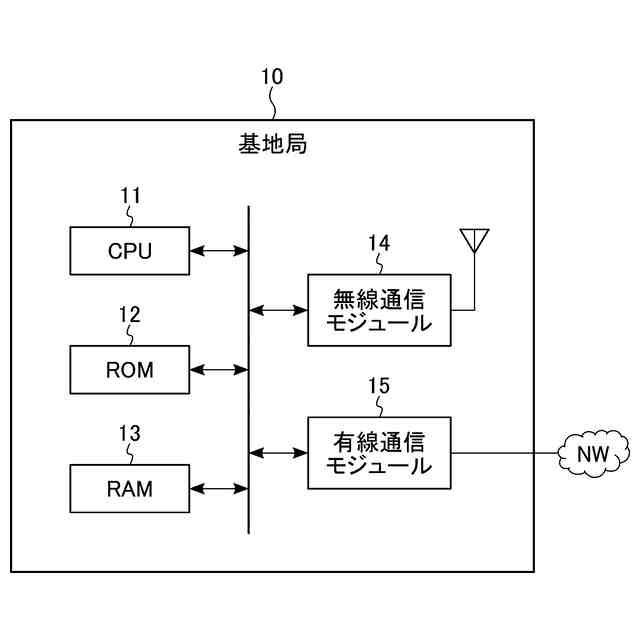

図３は、第１実施形態に係る無線システムの備える基地局の構成の一例を示すブロック図である。
図４は、第１実施形態に係る無線システムの備える基地局の機能の一例を示すブロック図である。

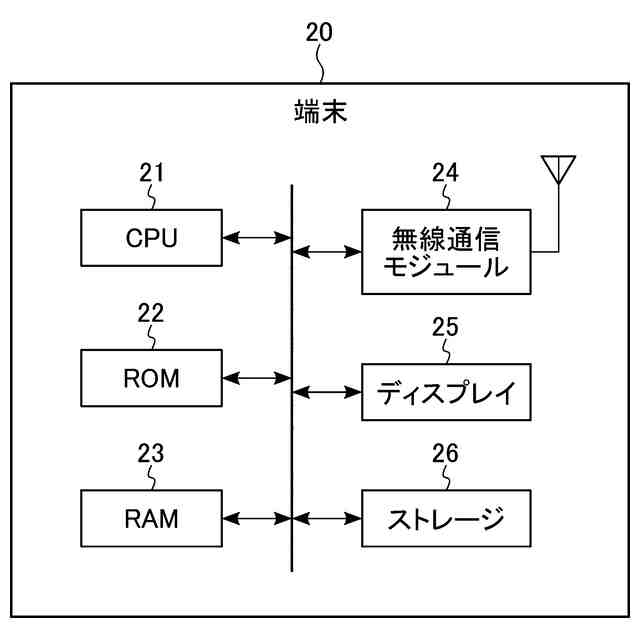

図５は、第１実施形態に係る無線システムの備える端末の構成の一例を示すブロック図である。

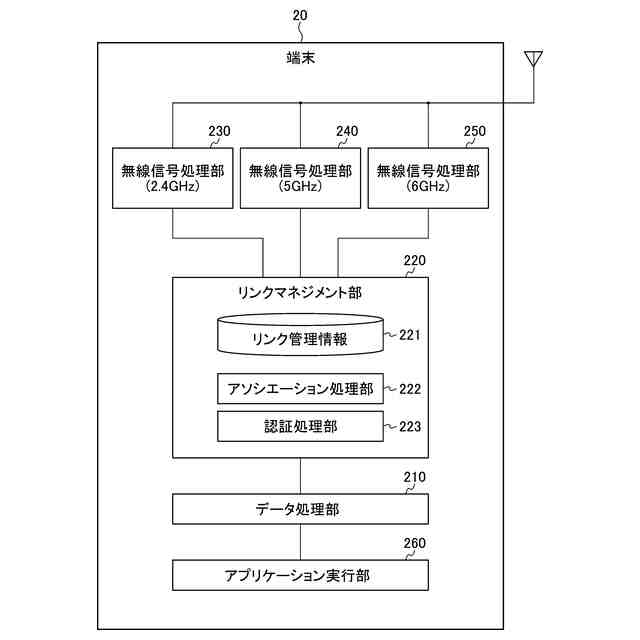

図６は、第１実施形態に係る無線システムの備える端末の機能の一例を示すブロック図である。

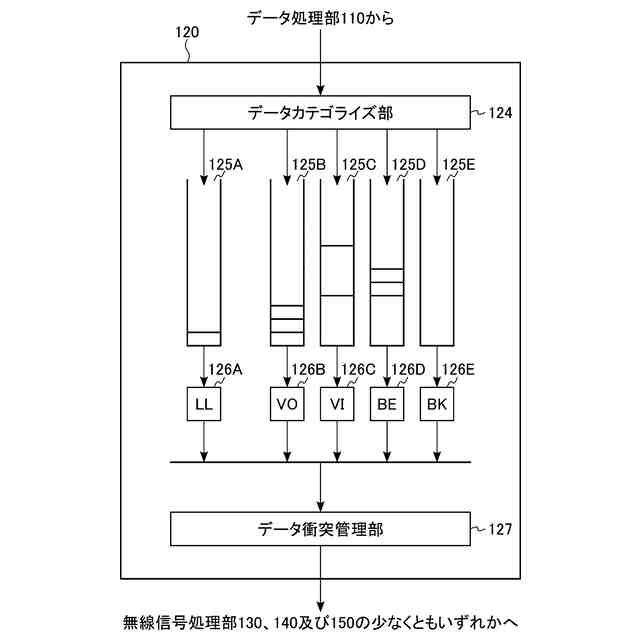

図７は、第１実施形態に係る無線システムの備える基地局のリンクマネジメント部の詳細な機能の一例を示すブロック図である。

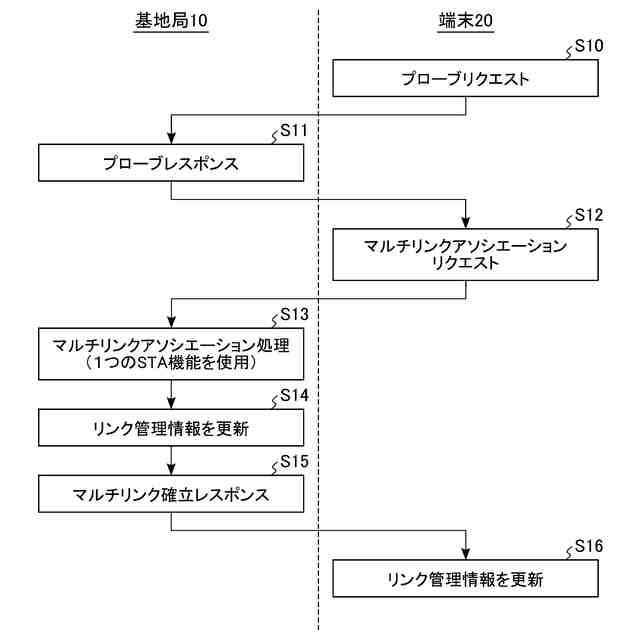

図８は、第１実施形態に係る無線システムにおけるマルチリンク処理の一例を示すフローチャートである。

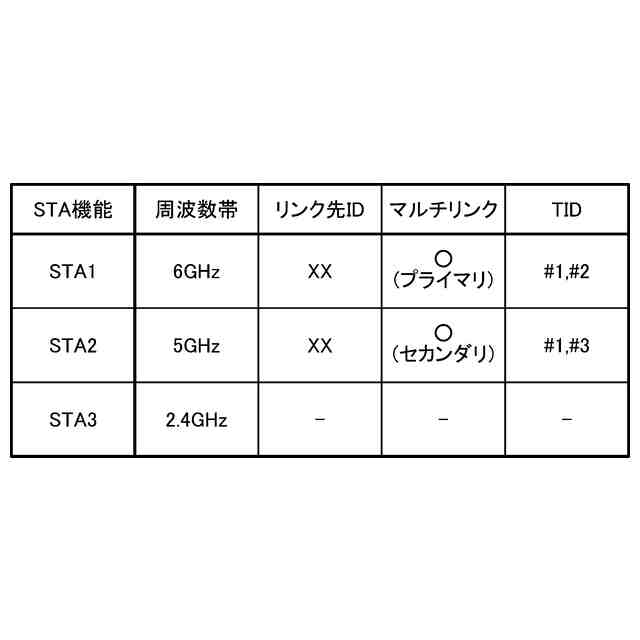

図９は、第１実施形態に係る無線システムにおけるリンク管理情報の一例を示すテーブルである。
図１０は、第１実施形態に係る無線システムにおけるマルチリンク時のデータ送信方法の一例を示すフローチャートである。
図１１は、第１実施形態に係る無線システムにおけるプライマリ変更処理の実行条件の一例を示すフローチャートである。

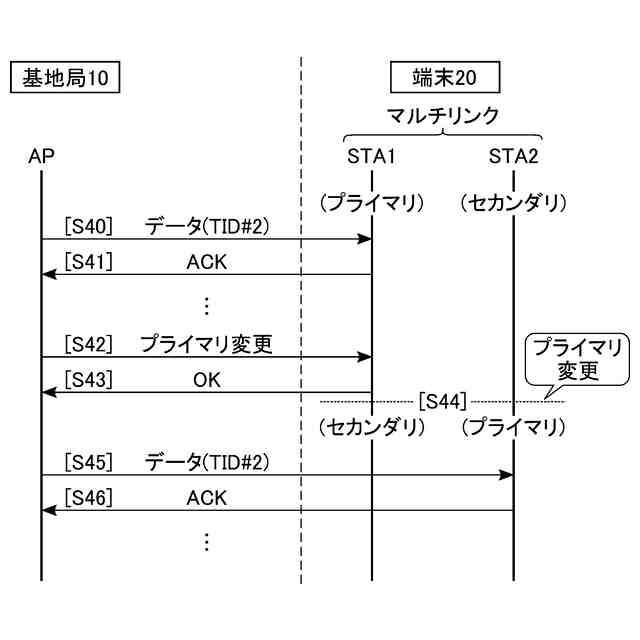

図１２は、第１実施形態に係る無線システムにおけるプライマリ変更処理の具体例を示すフローチャートである。
図１３は、図１２で説明されたプライマリ変更処理によるリンク管理情報の変化の一例を示すテーブルである。
図１４は、第１実施形態に係る無線システムのプライマリ変更処理で使用される無線フレームの具体例を示す概念図である。
図１５は、第１実施形態に係る無線システムのプライマリ変更処理で使用される無線フレームの具体例を示す概念図である。
図１６は、第２実施形態に係る無線システムにおけるマルチリンクパワーセーブの使用方法の具体例を示すフローチャートである。
図１７は、図１６で説明されたマルチリンクパワーセーブの使用例によるリンク管理情報の変化の一例を示すテーブルである。
図１８は、第２実施形態に係る無線システムにおけるプライマリ変更処理の具体例を示すフローチャートである。
図１９は、図１８で説明されたプライマリ変更処理によるリンク管理情報の変化の一例を示すテーブルである。
図２０は、第３実施形態に係る無線システムにおける無線通信に使用される周波数帯の一例を示す概念図である。
図２１は、第３実施形態に係る無線システムにおけるチャネル変更処理の実行条件の一例を示すフローチャートである。
図２２は、第３実施形態に係る無線システムにおけるチャネル変更処理の具体例を示すフローチャートである。
図２３は、図２２で説明されたチャネル変更処理によるリンク管理情報の変化の一例を示すテーブルである。
図２４は、第３実施形態に係る無線システムのチャネル変更処理で使用される無線フレームの具体例を示す概念図である。
図２５は、第３実施形態の第１変形例に係る無線システムにおけるチャネル変更処理の具体例を示すフローチャートである。
図２６は、第３実施形態の第２変形例に係る無線システムにおけるチャネル変更処理の具体例を示すフローチャートである。
【発明を実施するための形態】
【０００８】
以下に、各実施形態について、図面を参照して説明する。実施形態は、各発明の技術的思想を具体化するための装置や方法を例示している。図面は模式的又は、概念的なものである。各図面の寸法及び比率等は、必ずしも現実のものと同一とは限らない。本発明の技術的思想は、構成要素の形状、構造、配置等によって特定されるものではない。また、以下の説明では、略同一の機能及び構成を有する構成要素に、同一の符号が付されている。
【０００９】
＜１＞第１実施形態
第１実施形態に係る無線システム１は、マルチリンクで設定されるプライマリリンクの切り替え方法に関する。以下に、第１実施形態に係る無線システム１について説明する。
【００１０】
＜１－１＞無線システム１の構成
＜１－１－１＞無線システム１の全体構成について
図１は、第１実施形態に係る無線システム１の構成の一例を示している。図１に示すように、無線システム１は、例えば基地局１０、端末２０、及びサーバ３０を備えている。
（【００１１】以降は省略されています）
