公開番号2025122846
公報種別公開特許公報(A)
公開日2025-08-22
出願番号2024018547
出願日2024-02-09
発明の名称機能部品付き収容体及びタイヤ
出願人横浜ゴム株式会社
代理人清流国際弁理士法人,個人,個人
主分類B60C 23/04 20060101AFI20250815BHJP(車両一般)
要約【課題】収容体の構造を工夫することにより、タイヤ内表面に対する収容体の接着力を高めることを可能にした機能部品付き収容体及びタイヤを提供する。

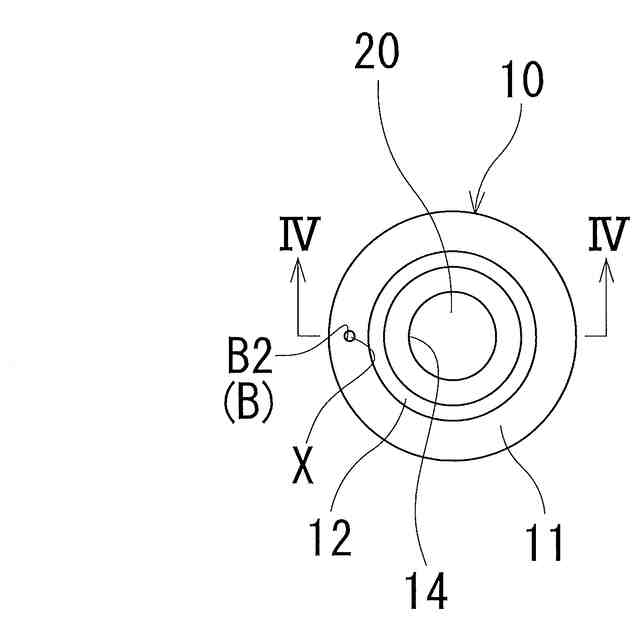

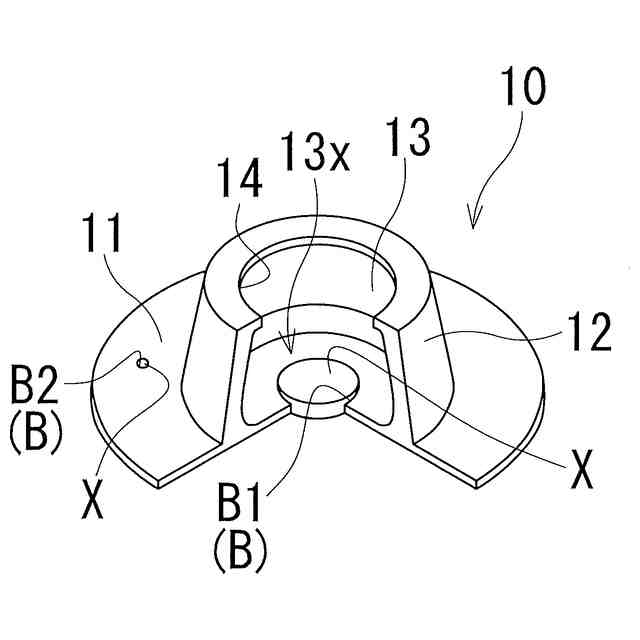

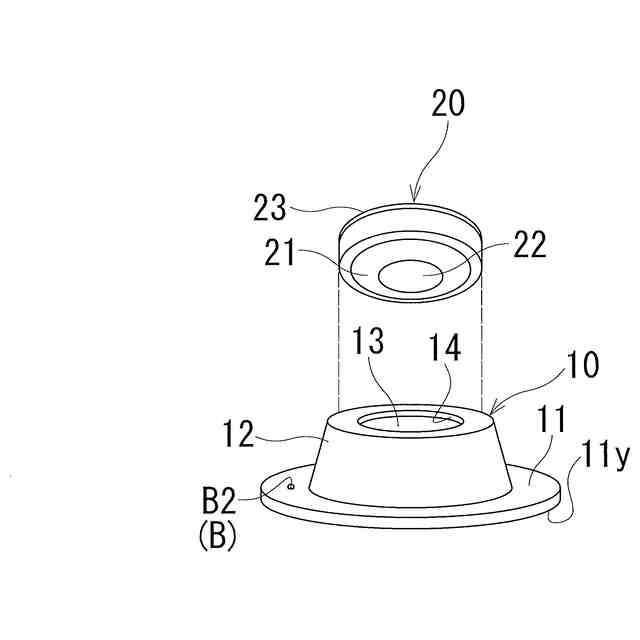

【解決手段】タイヤ情報を検知するセンサ機能を有する機能部品20と、この機能部品20が収容される収容体10とを備えた機能部品付き収容体において、収容体10は、少なくとも一つの貫通孔Bが設けられた基部11と、機能部品20を収容するための収容部13と、この収容部13に連通し、機能部品20を出し入れするための開口部14とを有し、基部11の裏面11yが接着剤Xによりタイヤ内表面に固定される。
【選択図】図1
特許請求の範囲【請求項１】
タイヤ情報を検知するセンサ機能を有する機能部品と、この機能部品が収容される収容体とを備えた機能部品付き収容体において、
前記収容体は、少なくとも一つの貫通孔が設けられた基部と、前記機能部品を収容するための収容部と、この収容部に連通し、前記機能部品を出し入れするための開口部とを有し、前記基部の裏面が接着剤Ｘによりタイヤ内表面に固定されることを特徴とする機能部品付き収容体。
続きを表示（約 970 文字）【請求項２】

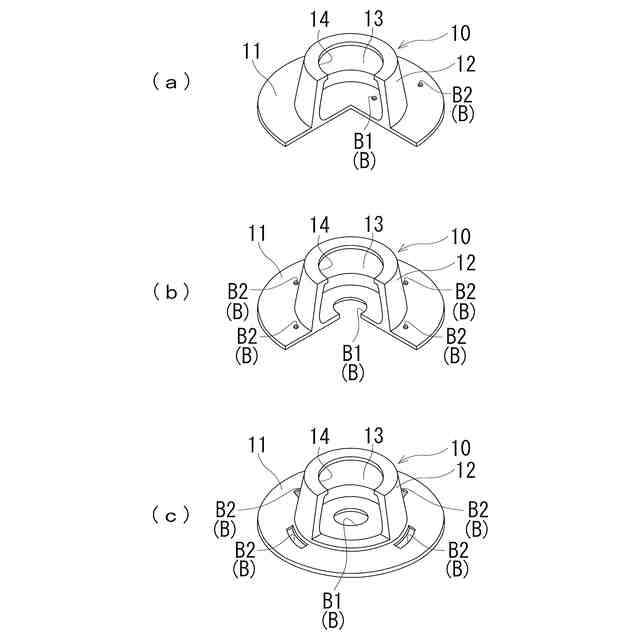

前記貫通孔が前記収容部の底面に配置された貫通孔を含むことを特徴とする請求項１に記載の機能部品付き収容体。
【請求項３】
前記基部の裏面の面積Ｓに対する前記貫通孔の総面積Ｓ
B
の比率が１．０％～２５．０％の範囲にあることを特徴とする請求項１に記載の機能部品付き収容体。
【請求項４】
前記接着剤Ｘの５０％伸張時のモジュラスＭ
50X
［ＭＰａ］と前記収容体を構成する材料Ａの５０％伸張時のモジュラスＭ
50A
［ＭＰａ］とが１．０≦Ｍ
50X
／Ｍ
50A
≦１０．０の関係を満たすことを特徴とする請求項１に記載の機能部品付き収容体。
【請求項５】

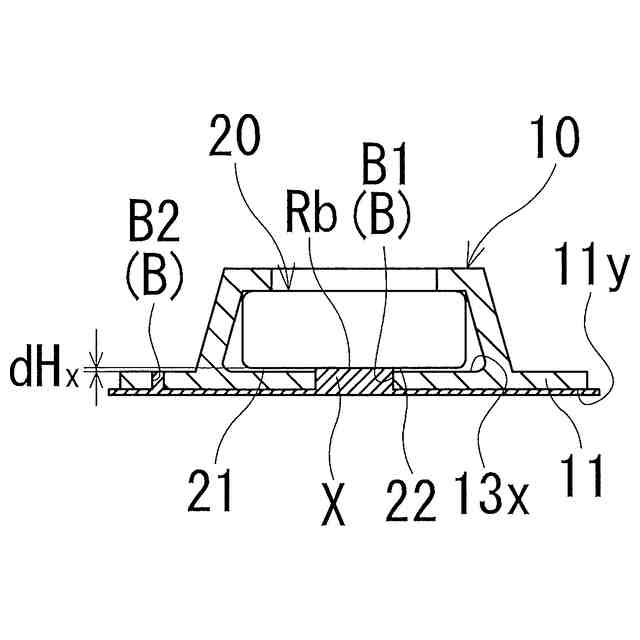

前記収容部の底面の前記貫通孔に前記接着剤Ｘからなる接着剤充填領域を有し、この接着剤充填領域と前記収容部の底面における前記接着剤充填領域を除いた領域との最大高低差ｄＨ
X
が２．０ｍｍ以下であることを特徴とする請求項１に記載の機能部品付き収容体。
【請求項６】

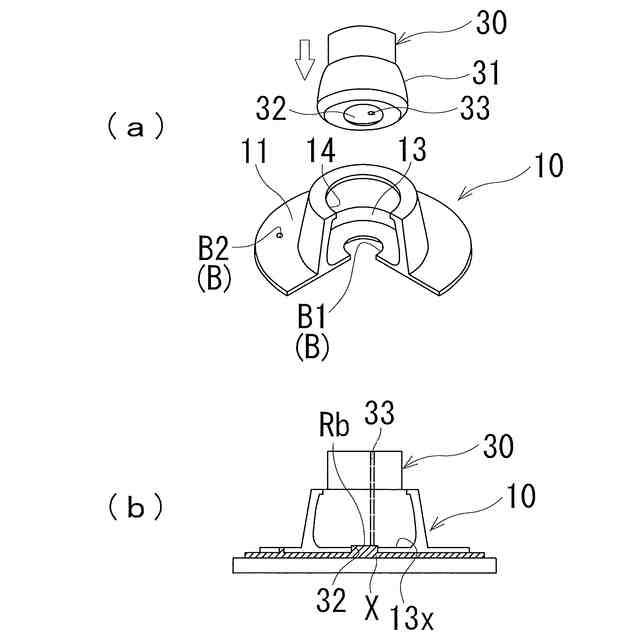

前記収容部の底面の前記貫通孔に前記接着剤Ｘからなる接着剤充填領域を有し、

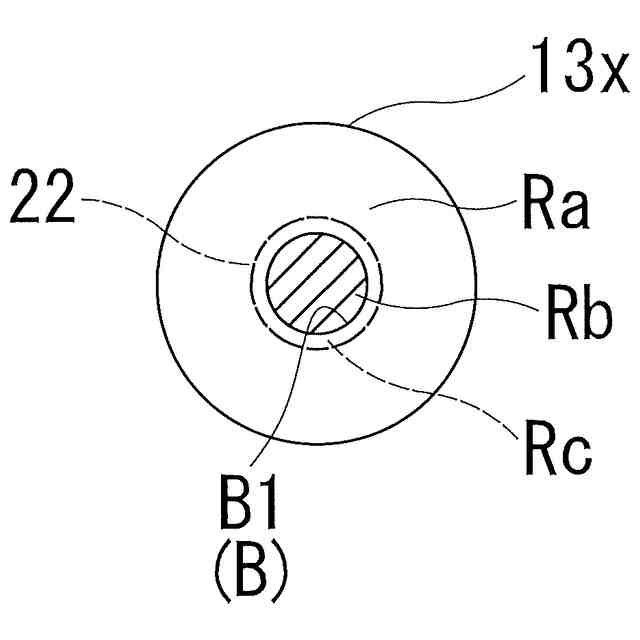

前記機能部品が、電子部品を内蔵する筐体と、この筐体の壁面に固定された少なくとも一つのフィルム状の圧電素子とを有しており、無負荷状態でかつ前記機能部品が前記収容体に収容された状態で前記接着剤充填領域の少なくとも一部が前記圧電素子を前記筐体の外表面に投影することで形成される投影領域と重複することを特徴とする請求項１に記載の機能部品付き収容体。
【請求項７】
前記接着剤充填領域と前記圧電素子の前記投影領域との重複面積が前記圧電素子の前記投影領域の面積に対して１０％～１５０％であることを特徴とする請求項６に記載の機能部品付き収容体。
【請求項８】

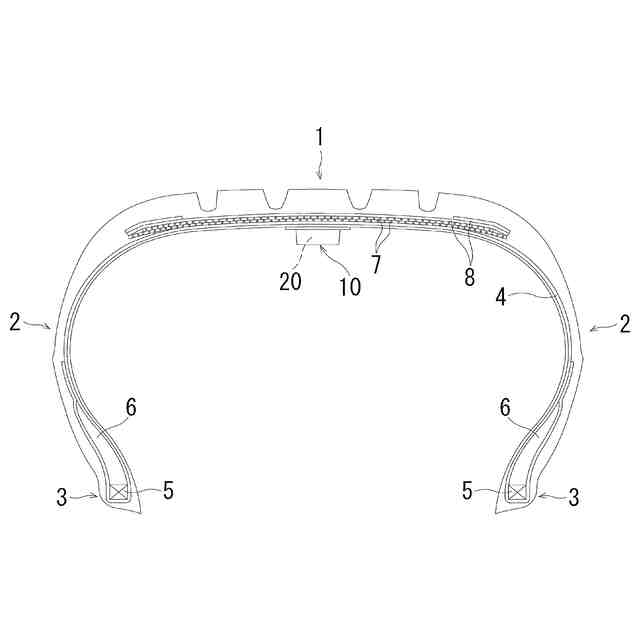

前記機能部品を収容するための収容体がタイヤのトレッド部の裏面に固定され、該収容体に前記機能部品が収容されていることを特徴とする請求項１に記載の機能部品付き収容体。
【請求項９】
請求項１～８のいずれかに記載の機能部品付き収容体がタイヤ内表面に固定されていることを特徴とするタイヤ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、機能部品付き収容体及びタイヤに関し、更に詳しくは、収容体の構造を工夫することにより、タイヤ内表面に対する収容体の接着力を高めることを可能にした機能部品付き収容体及びタイヤに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
タイヤ情報を取得するためにタイヤ内表面に機能部品（例えば、センサを含むセンサユニット）を設置することが行われている（例えば、特許文献１，２参照）。このような機能部品を収容する収容体をタイヤ内表面に取り付ける際、接着剤等を用いて収容体をタイヤ内表面に固着させることで収容体が脱落することを防止することができる。しかしながら、収容体をタイヤ内表面に取り付ける際に、接着面に気泡が入って残留することがあり、その場合には走行中に収容体が脱落したり、センシング不良が生じるという問題がある。
【先行技術文献】
【特許文献】
【０００３】
特許第６２７２２２５号公報
特表２０１６－５０５４３８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
本発明の目的は、収容体の構造を工夫することにより、タイヤ内表面に対する収容体の接着力を高めることを可能にした機能部品付き収容体及びタイヤを提供することにある。
【課題を解決するための手段】
【０００５】
上記目的を達成するための本発明の機能部品付き収容体は、タイヤ情報を検知するセンサ機能を有する機能部品と、この機能部品が収容される収容体とを備えた機能部品付き収容体において、前記収容体は、少なくとも一つの貫通孔が設けられた基部と、前記機能部品を収容するための収容部と、この収容部に連通し、前記機能部品を出し入れするための開口部とを有し、前記基部の裏面が接着剤Ｘによりタイヤ内表面に固定されることを特徴とするものである。
【０００６】
また、本発明のタイヤは、上記の機能部品付き収容体がタイヤ内表面に固定されていることを特徴とするものである。
【発明の効果】
【０００７】
本発明では、収容体は、少なくとも一つの貫通孔が設けられた基部と、機能部品を収容するための収容部と、この収容部に連通し、機能部品を出し入れするための開口部とを有しており、収容体をタイヤ内表面に取り付ける際、基部の裏面が接着剤Ｘによりタイヤ内表面に固定されるが、タイヤ内表面と基部の裏面（接着面）との間に入った気泡は貫通孔から排出されるため、タイヤ内表面と基部の裏面が密着し、十分な接着性を確保することができる。これにより、タイヤ内表面に対して収容体を強固に接着できるので、走行中の収容体の剥がれ（脱落）を防止することができる。
【０００８】
本発明において、貫通孔は収容部の底面に配置された貫通孔を含むことが好ましい。収容部の裏側は気泡が残留し易い領域であるため、収容部の底面に貫通孔を設けることで気泡の排出効果を十分に得ることができる。
【０００９】
基部の裏面の面積Ｓに対する貫通孔の総面積Ｓ
B
の比率は１．０％～２５．０％の範囲にあることが好ましい。このように貫通孔の大きさを適度に設定することで、収容体の接着力や剛性を低下させることなく、気泡の排出効果を十分に得ることができる。
【００１０】
接着剤Ｘの５０％伸張時のモジュラスＭ
50X
［ＭＰａ］と収容体を構成する材料Ａの５０％伸張時のモジュラスＭ
50A
［ＭＰａ］とは１．０≦Ｍ
50X
／Ｍ
50A
≦１０．０の関係を満たすことが好ましい。このように接着剤Ｘのモジュラスを相対的に高く設定することにより、タイヤが接地する際に路面から受ける衝撃が機能部品に効率良く伝わるので、機能部品のセンシング感度を高めてタイヤ情報の測定性能を改善することができる。センシング感度とは、路面からの衝撃に起因する物理量の変化を感度良く検出する能力を意味し、センシング感度の改善により出力波形のピークトゥピーク値が大きくなり、路面からの衝撃に起因して物理量が変化するタイミングを的確に把握することが可能となる。
（【００１１】以降は省略されています）
