公開番号2025122655
公報種別公開特許公報(A)
公開日2025-08-21
出願番号2025027670,2024017683
出願日2025-02-25,2024-02-08
発明の名称室内状況確認システム、室内状況確認方法及びプログラム
出願人日伸貿易株式会社
代理人弁理士法人エピファニー特許事務所
主分類G08B 25/00 20060101AFI20250814BHJP(信号)
要約【課題】
室内において人の在・不在を精度よく検知できる室内状況確認システムを提供することである。
【解決手段】
室内状況確認システムは、測定期間Δtごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる1つの濃度値を第1濃度履歴値c1、濃度履歴のうち第1濃度履歴値c1より前の少なくとも1つの濃度値を基にして求められた値を第2濃度履歴値c2、としたときに、第1濃度履歴値c1と第2濃度履歴値c2との差であるΔc=c1-c2が、閾値C以上であるときに報知動作を行うものである。
【選択図】図1
特許請求の範囲【請求項１】
報知信号を出力する制御部を備え、
前記制御部は、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるときに報知信号を出力し、
前記第２濃度履歴値ｃ２は、
前記濃度履歴のうち前記第１濃度履歴値ｃ１より比較期間ΔＴ以前の１つの前記濃度値であり、
前記比較期間ΔＴは、
前記測定期間Δｔよりも長く設定されている、
室内状況確認システム。
続きを表示（約 3,000 文字）【請求項２】
室内に人が存在しない場合に設定される不在モードを設定できる室内状況確認システムであって、
報知信号を出力する制御部を備え、
前記制御部は、
前記不在モードにおいて、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるときに報知信号を出力する、
室内状況確認システム。
【請求項３】
室内に人が存在する場合に設定される在室モードを設定できる室内状況確認システムであって、
報知信号を出力する制御部を備え、
前記制御部は、
前記在室モードにおいて、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、少なくとも前記測定期間Δｔよりも長い評価期間ΔＤに含まれる複数の濃度履歴値のうち任意の前記第１濃度履歴値ｃ１及び前記第２濃度履歴値ｃ２の組み合わせにおいて何れも閾値Ｃ未満であるときに報知信号を出力する、
室内状況確認システム。
【請求項４】
室内に人が存在しないと想定される条件を検知して報知モードに移行する室内状況確認システムであって、
報知信号を出力する制御部を備え、
前記制御部は、
前記報知モードにおいて、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるときに報知信号を出力する、
室内状況確認システム。
【請求項５】
室内に人が存在すると想定される条件を検知して報知モードに移行する室内状況確認システムであって、
報知信号を出力する制御部を備え、
前記制御部は、
前記報知モードにおいて、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、少なくとも前記測定期間Δｔよりも長い評価期間ΔＤに含まれる複数の濃度履歴値のうち任意の前記第１濃度履歴値ｃ１及び前記第２濃度履歴値ｃ２の組み合わせにおいて何れも閾値Ｃ未満であるときに報知信号を出力する、
室内状況確認システム。
【請求項６】
情報処理端末によって実行される室内状況確認方法であって、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が閾値Ｃ以上であるか否かを判定し、
前記第２濃度履歴値ｃ２は、
前記濃度履歴のうち前記第１濃度履歴値ｃ１より比較期間ΔＴ以前の１つの前記濃度値であり、
前記比較期間ΔＴは、
前記測定期間Δｔよりも長く設定されている、
室内状況確認方法。
【請求項７】
室内に人が存在しない場合に設定される不在モードを設定できる情報処理端末によって実行される室内状況確認方法であって、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるか否かを判定する、
室内状況確認方法。
【請求項８】
室内に人が存在する場合に設定される在室モードを設定できる情報処理端末によって実行される室内状況確認方法であって、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、少なくとも前記測定期間Δｔよりも長い評価期間ΔＤに含まれる複数の濃度履歴値のうち任意の前記第１濃度履歴値ｃ１及び前記第２濃度履歴値ｃ２の組み合わせにおいて何れも閾値Ｃ未満であるか否かを判定する、
室内状況確認方法。
【請求項９】
情報処理端末によって実行される室内状況確認方法であって、
室内に人が存在しないと想定される条件を検知し、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるか否かを判定する、
室内状況確認方法。
【請求項１０】
情報処理端末によって実行される室内状況確認方法であって、
室内に人が存在すると想定される条件を検知し、
測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、少なくとも前記測定期間Δｔよりも長い評価期間ΔＤに含まれる複数の濃度履歴値のうち任意の前記第１濃度履歴値ｃ１及び前記第２濃度履歴値ｃ２の組み合わせにおいて何れも閾値Ｃ未満であるか否かを判定する、
室内状況確認方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、室内の状況を確認するためのシステム、方法及びプログラムに関する。
続きを表示（約 2,000 文字）【背景技術】
【０００２】
従来、住宅の居住者の在・不在あるいは安否を監視する技術が知られている（例えば、特許文献１を参照）。これによれば、「被見守り者の住居の居間に備え付けられたセンサから、被見守り者が居間にいることを示す情報又は被見守り者が居間にいないことを示す情報を受信するセンサ情報取得部と、センサ情報取得部が受信した情報に基づく被見守り者の状態を説明する情報を複数の見守り者に通知するタイミングを見守り者ごとに設定する設定部と、設定したタイミングで、状態を説明する情報を、複数の見守り者の端末装置に通知する情報通知部と、を備える」ものである。
【先行技術文献】
【特許文献】
【０００３】
特開２０２１－０９９６６７号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されている見守り装置は、具体的にはカメラ又は熱を感知して人の在・不在を検知するものであり、室内に仕切り、家具などの障害物がある場合には検知精度が低くなるという課題があった。
【０００５】
本発明の課題は、室内において人の在・不在を精度よく検知できる室内状況確認システム、室内状況確認方法及びプログラムを提供することである。
【課題を解決するための手段】
【０００６】
本発明に係る室内状況確認システムは、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、閾値Ｃ以上であるときに報知信号を出力するものである。
また、本発明に係る室内状況確認システムは、測定期間Δｔごとに取得された室内の二酸化炭素の濃度値である濃度履歴に含まれる１つの前記濃度値を第１濃度履歴値ｃ１、前記濃度履歴のうち前記第１濃度履歴値ｃ１より前の少なくとも１つの前記濃度値を基にして求められた値を第２濃度履歴値ｃ２、としたときに、前記第１濃度履歴値ｃ１と前記第２濃度履歴値ｃ２との差であるΔｃ＝ｃ１－ｃ２が、少なくとも前記測定期間Δｔよりも長い評価期間ΔＤに含まれる複数の濃度履歴値のうち任意の前記第１濃度履歴値ｃ１及び前記第２濃度履歴値ｃ２の組み合わせにおいて何れも閾値Ｃ未満であるときに報知信号を出力するものである。
【発明の効果】
【０００７】
本発明の室内状況確認システムによれば、二酸化炭素の濃度の検出により室内における人の在・不在を確認するため、遮蔽物があっても人の在・不在の確認精度低下を抑制できる。
【図面の簡単な説明】
【０００８】

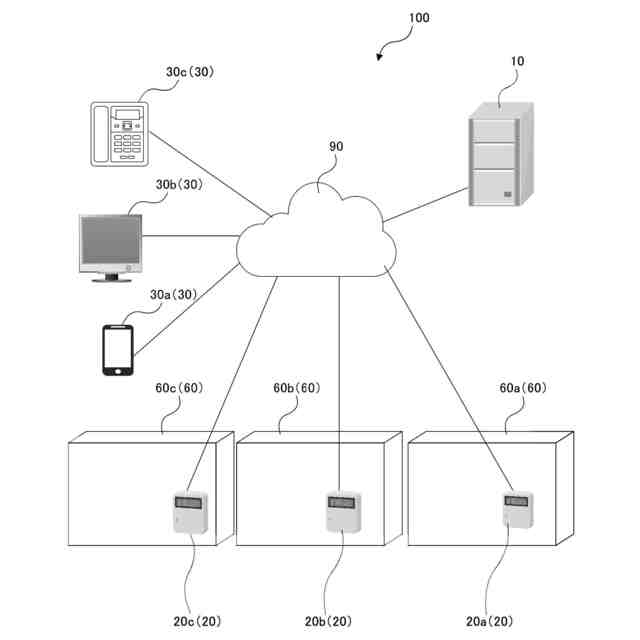

実施の形態１に係る室内状況確認システム１００の全体構成の説明図である。
図１に記載の測定端末２０の設置状態の説明図である。

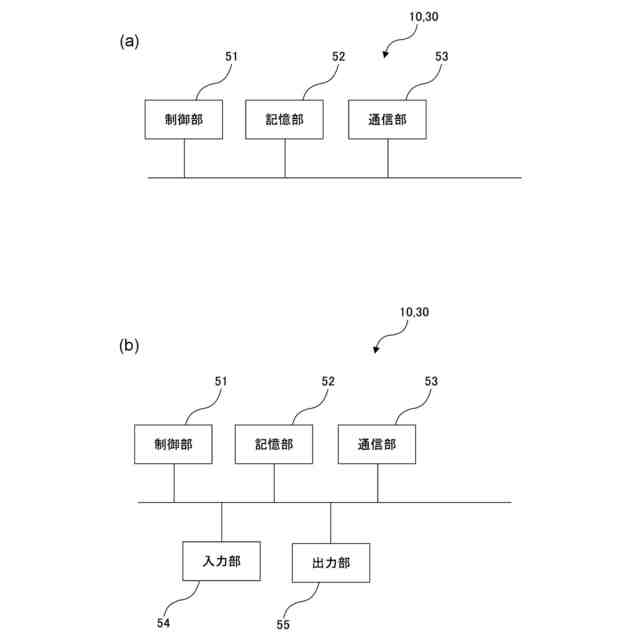

実施の形態１に係る情報処理端末であるサーバ１０又は個別端末３０のハードウェア構成図である。

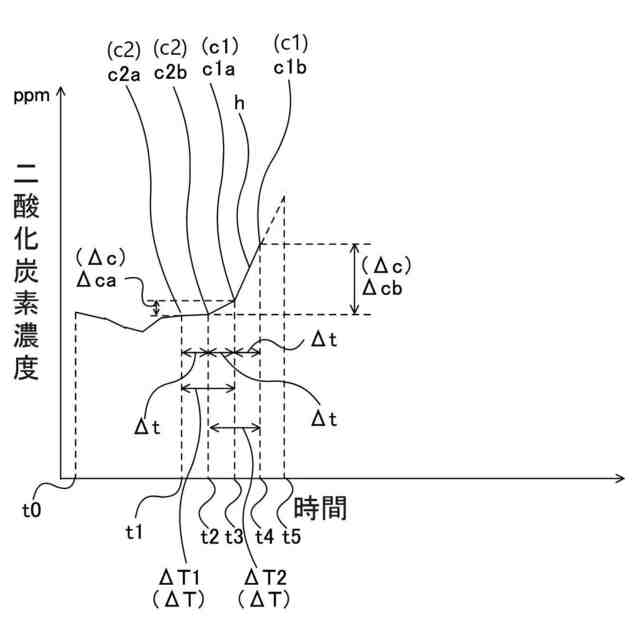

実施の形態１に係る室内状況確認システム１００の基本的な情報処理の説明図である。

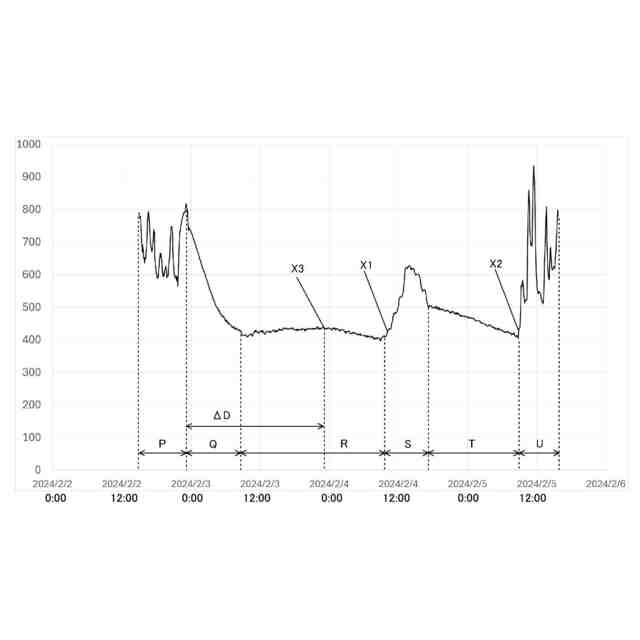

実施の形態１に係る室内状況確認システム１００による二酸化炭素濃度の測定データの一例である。

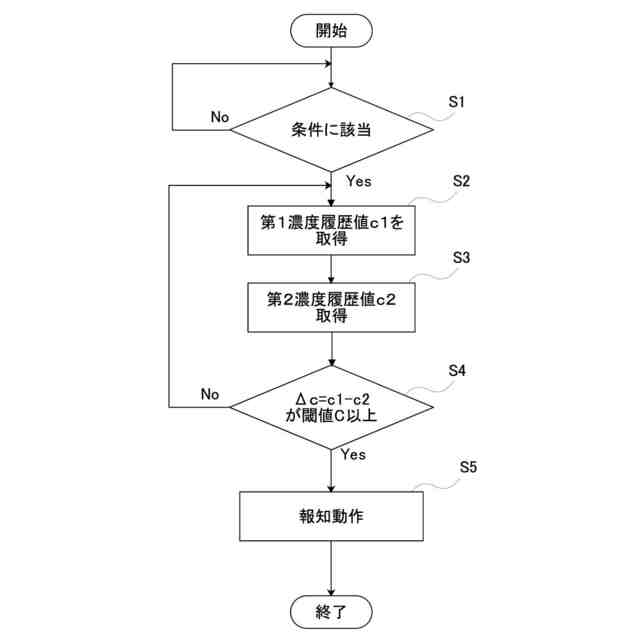

実施の形態１に係る室内状況確認システム１００が部屋６０に人が入室したことを報知する処理フローの一例を示す。

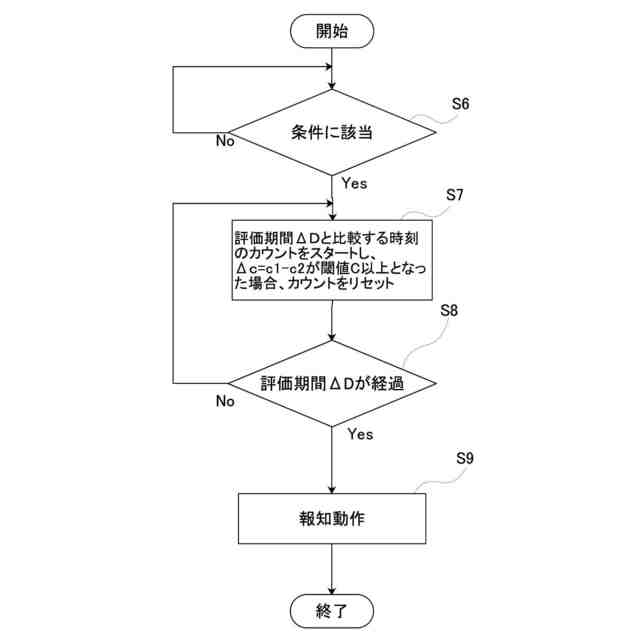

実施の形態１に係る室内状況確認システム１００が部屋６０について長期不在であることを報知する処理フローの一例を示す図である。

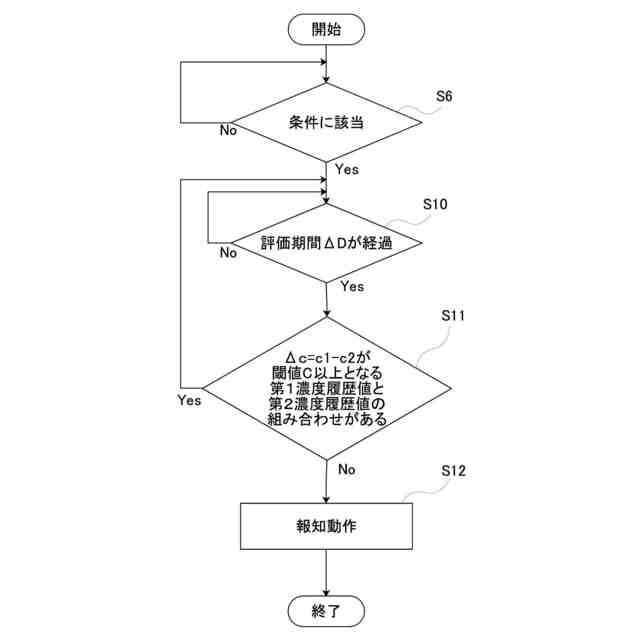

実施の形態１に係る室内状況確認システム１００が部屋６０について長期不在であることを報知する処理フローの一例を示す。
【発明を実施するための形態】
【０００９】
以下に、本発明の室内状況確認システムの好ましい実施の形態が図面を参照して詳しく説明されている。なお、以下に述べる実施の形態は、本発明の好適な具体例であるから、技術的に好ましい種々の限定が付されているが、本発明の範囲は、以下の説明において特に本発明を限定する旨の記載がない限り、これらの態様に限られるものではない。
【００１０】
実施の形態１．
図１は、実施の形態１に係る室内状況確認システム１００の全体構成の説明図である。図２は、図１に記載の測定端末２０の設置状態の説明図である。室内状況確認システム１００は、例えば住居などの部屋６０において人の存在の有無を確認するためのシステムである。実施の形態１に係る室内状況確認システム１００は、サーバ１０と、測定端末２０と、ユーザが有する個別端末３０と、がネットワーク９０によって接続されて構成されている例について説明する。
（【００１１】以降は省略されています）
