公開番号2025116802
公報種別公開特許公報(A)
公開日2025-08-08
出願番号2024175116
出願日2024-10-04
発明の名称センサシステム及びセンサ装置
出願人株式会社CAST,東亜非破壊検査株式会社
代理人個人
主分類G01L 1/16 20060101AFI20250801BHJP(測定;試験)
要約【課題】測定部が測定対象に押し付けて用いられるセンサ装置において、測定部における電極をセンシングに必要な部分に適用することができるセンサシステム等を提供する。

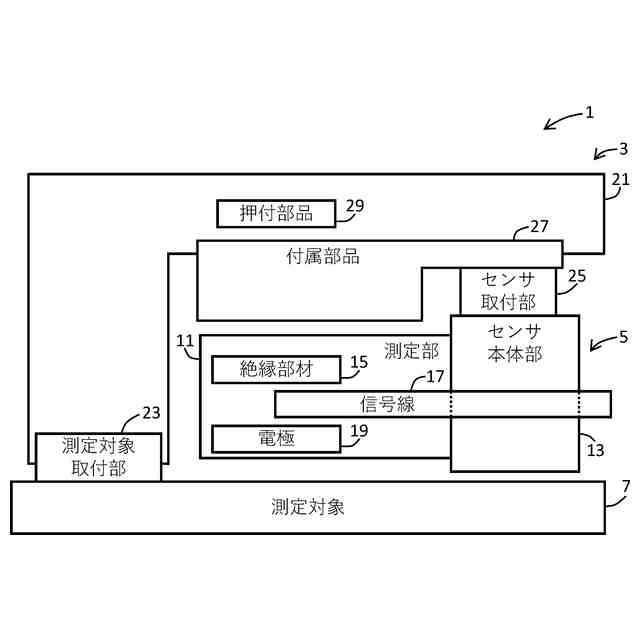

【解決手段】センサシステム1は、センサ装置5と、センサ装置5を測定対象7の表面に設置する固定装置3を備える。センサ装置5は、測定部11と、信号線17を備える。測定部11は、電極19を備える。固定装置3は、付属部品27と、押付部品29を備える。押付部品29は、付属部品27を介して、測定部11を、測定対象7の表面に押し付けていない状態から押し付けた状態にする。電極19と信号線17は、測定部11が測定対象7の表面に押し付けられていない状態では接続しておらず、測定部11が測定対象7の表面に押し付けられた状態で接続する。
【選択図】図1
特許請求の範囲【請求項１】
センサ装置と、前記センサ装置を測定対象の表面に設置する固定装置を備えるセンサシステムであって、
前記センサ装置は、測定部と、信号線を備え、
前記測定部は、電極を備え、
前記固定装置は、押付部を備え、
前記押付部は、前記測定部を、前記測定対象の表面に押し付けていない状態から押し付けた状態にするものであり、
前記信号線は前記電極に固定されておらず、
前記測定部が前記測定対象の表面に押し付けられたならば前記電極と前記信号線は接続された状態であり、
前記測定部が前記測定対象の表面に押し付けられていないならば前記電極と前記信号線は接続されていない状態が許容される、センサシステム。
続きを表示（約 570 文字）【請求項２】
前記測定部が前記測定対象の表面に押し付けられた状態で前記電極と前記信号線が接続する接点部の位置は、前記電極の有効センシング範囲に存在し、
前記押付部は、前記測定部における前記電極の有効センシング範囲の一部又は全部を前記測定対象の表面に押し付けた状態にする、請求項１記載のセンサシステム。
【請求項３】
前記センサ装置は、センサ本体部を備え、
前記固定装置は、固定本体部品を備え、
前記押付部は、センサ取付部によって前記センサ本体部に取り付けられ、
前記センサ本体部は、少なくとも前記押付部が前記測定部を前記測定対象の表面に押し付けていない状態において、前記固定本体部品とは独立に移動させることができる、請求項１記載のセンサシステム。
【請求項４】
測定部が測定対象の表面に押し付けられるセンサ装置であって、
前記測定部は、電極を備え、
前記電極は、測定信号を出力するための信号線に固定されておらず、
前記電極は、
前記測定部が前記測定対象の表面に押し付けられたならば前記信号線と接続された状態であり、
前記測定部が前記測定対象の表面に押し付けられていないならば前記信号線と接続されていない状態が許容される、センサ装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、センサシステム及びセンサ装置であって、センサ装置と、前記センサ装置を測定対象の表面に設置する固定装置を備えるセンサシステム等に関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
図６及び図７は、出願人が提案したセンサ装置を示す（特許文献１参照）。
【０００３】
図６を参照して、センサ装置は、センサ本体部１０１と、測定部１０３を備える。測定部１０３は、フレキシブル性のあるものである。
【０００４】
図７（ａ）を参照して、センサ本体部１０１におけるボルト１０５は、絶縁部材１１５を介して電極１０７と信号線１１７を押し付けて接続する。
【０００５】
図７（ｂ）にあるように、測定部１０３に設けられた電極１０７は、センサ本体部１０１にまで延ばす必要がある。有効センシング範囲１０９は、電極１０７により測定できる範囲を示す。接点部１１１は、電極１０７と信号線１１７が接続する箇所であり、ボルト１０５の位置である。
【先行技術文献】
【特許文献】
【０００６】
特許第７０６６０９２号公報
【発明の概要】
【発明が解決しようとする課題】
【０００７】
しかしながら、図７（ｂ）にあるように、ボルト１０５が信号線１１７を電極１０７に押し付ける箇所（接点部）１１１は、センサ本体部１０１に存在し、測定部１０３が測定対象に押し付けられる範囲とは別に設けられていた。
【０００８】
図６及び図７のセンサ装置では、電極１０７は、測定対象に押し付けられる範囲と信号線１１７が接続する位置の間に、有効センシング範囲には関係ない部分１１３を設ける必要があった。そのため、センサ装置の性能（感度、特性など）が低下する場合があった。
【０００９】
そこで、本願発明は、測定部が測定対象に押し付けて用いられるセンサ装置において、測定部における電極をセンシングに必要な部分に適用することができるセンサシステム等を提供することを目的とする。
【課題を解決するための手段】
【００１０】
本願発明の第１の側面は、センサ装置と、前記センサ装置を測定対象の表面に設置する固定装置を備えるセンサシステムであって、前記センサ装置は、測定部と、信号線を備え、前記測定部は、電極を備え、前記固定装置は、押付部を備え、前記押付部は、前記測定部を、前記測定対象の表面に押し付けていない状態から押し付けた状態にするものであり、前記信号線は前記電極に固定されておらず、前記測定部が前記測定対象の表面に押し付けられたならば前記電極と前記信号線は接続された状態であり、前記測定部が前記測定対象の表面に押し付けられていないならば前記電極と前記信号線は接続されていない状態が許容される。
（【００１１】以降は省略されています）
