公開番号2025115304
公報種別公開特許公報(A)
公開日2025-08-06
出願番号2024009785
出願日2024-01-25
発明の名称情報処理装置及び情報処理システム
出願人ダイハツ工業株式会社
代理人弁理士法人酒井国際特許事務所
主分類G06F 11/34 20060101AFI20250730BHJP(計算;計数)
要約【課題】従来に比して、より汎用性の高いMCUを使用してプログラムの処理時間を計測することができる情報処理装置及び情報処理装置システムを提供する。
【解決手段】情報処理装置は、第1のプロセッサと、第1リングバッファと、第2リングバッファとを備える。第1のプロセッサは、計測対象プログラムの処理と、計測対象プログラムの処理開始タイミングにおける開始タイマ値の計測と、計測対象プログラムの処理終了タイミングにおける終了タイマ値の計測と、を実行する。第1リングバッファは、計測された開始タイマ値を保持する。第2リングバッファは、計測された終了タイマ値を保持する。
【選択図】図3
特許請求の範囲【請求項１】
計測対象プログラムの処理と、前記計測対象プログラムの処理開始タイミングにおける開始タイマ値の計測と、前記計測対象プログラムの処理終了タイミングにおける終了タイマ値の計測と、を実行する第１のプロセッサと、
計測された前記開始タイマ値を保持する第１リングバッファと、
計測された前記終了タイマ値を保持する第２リングバッファと、
を備える情報処理装置。
続きを表示（約 810 文字）【請求項２】
計測対象プログラムの処理と、前記計測対象プログラムの処理開始タイミングにおける開始タイマ値の計測と、前記計測対象プログラムの処理終了タイミングにおける終了タイマ値の計測と、を実行する第１のプロセッサと、
計測された前記開始タイマ値を保持する第１リングバッファと、
計測された前記終了タイマ値を保持する第２リングバッファと、
前記第１リングバッファに保持された複数の前記開始タイマ値を所定の周期でサンプリングし、前記第２リングバッファに保持された複数の前記終了タイマ値を前記所定の周期でサンプリングする第２のプロセッサと、
を備える情報処理システム。
【請求項３】
前記第２のプロセッサは、前記所定の周期でサンプリングした複数の前記開始タイマ値、及び前記所定の周期でサンプリングした複数の前記終了タイマ値の少なくとも一方の時間方向についての配列を補正する、
請求項２に記載の情報処理システム。
【請求項４】
前記第２のプロセッサは、
前記第１リングバッファの各配列における前記開始タイマ値の更新周期が均一になるように、前記所定の周期でサンプリングした複数の前記開始タイマ値の時間方向についての配列を補正し、
前記第２リングバッファの各配列における前記終了タイマ値の更新周期が均一になるように、前記所定の周期でサンプリングした複数の前記終了タイマ値の時間方向についての配列を補正する、
請求項３に記載の情報処理システム。
【請求項５】
前記第１リングバッファ及び前記第２リングバッファのそれぞれが有する配列の数は、前記第２のプロセッサのサンプリング周期及び前記計測対象プログラムの処理速度の少なくとも一方に応じて変更可能である、
請求項２乃至４のうちいずれか一項に記載の情報処理システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、情報処理装置及び情報処理システムに関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
自動車に搭載されるＥＣＵ（ＥｌｅｃｔｒｏｎｉｃＣｏｎｔｒｏｌＵｎｉｔ）に組み込まれるＭＣＵ（ＭｉｃｒｏＣｏｎｔｒｏｌｌｅｒＵｎｉｔ）において、ＭＣＵの処理効率を向上するため、ＣＰＵ（演算装置）を制御するプログラムの処理時間を計測して管理することが設計者に求められている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１５－１４８８６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
プログラムの処理時間を計測する方法としては、内部メモリ領域を、計測対象のプログラムが実行されるメモリ領域と、計測対象外のプログラムが実行されるメモリ領域とに分割する方法が知られている。この方法では、プログラムの実行に使用されるメモリ領域が替わったことを検知できるシステムがＭＣＵに備わっている必要がある。このため、プログラムの処理時間を計測することができるＭＣＵが限定される。
【０００５】
本発明の目的の一つは、従来に比して、より汎用性の高いＭＣＵを使用してプログラムの処理時間を計測することである。
【課題を解決するための手段】
【０００６】
前記の目的を達成するため、本発明に係る情報処理装置は、第１のプロセッサと、第１リングバッファと、第２リングバッファとを備える。第１のプロセッサは、計測対象プログラムの処理と、計測対象プログラムの処理開始タイミングにおける開始タイマ値の計測と、計測対象プログラムの処理終了タイミングにおける終了タイマ値の計測と、を実行する。第１リングバッファは、計測された開始タイマ値を保持する。第２リングバッファは、計測された終了タイマ値を保持する。
【０００７】
また、本発明に係る情報処理システムは、第１のプロセッサと、第１リングバッファと、第２リングバッファと、第２のプロセッサとを備える。第１のプロセッサは、計測対象プログラムの処理開始タイミングにおける開始タイマ値の計測と、計測対象プログラムの処理終了タイミングにおける終了タイマ値の計測と、を実行する。第１リングバッファは、計測された開始タイマ値を保持する。第２リングバッファは、計測された終了タイマ値を保持する。第２のプロセッサは、第１リングバッファに保持された複数の開始タイマ値を所定の周期でサンプリングし、第２リングバッファに保持された複数の終了タイマ値を所定の周期でサンプリングする。
【発明の効果】
【０００８】
本発明によれば、従来に比して、より汎用性の高いＭＣＵを使用してプログラムの処理時間を計測することができる。
【図面の簡単な説明】
【０００９】

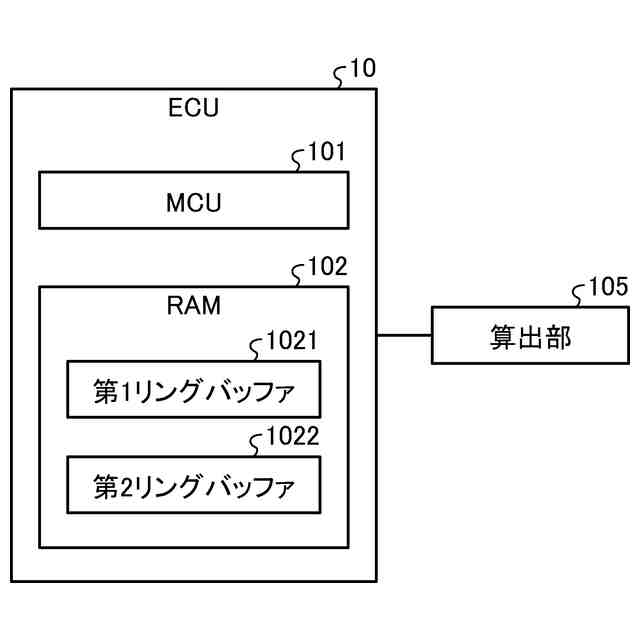

図１は、一つの実施形態の情報処理システムの概略の構成を示す構成図である。

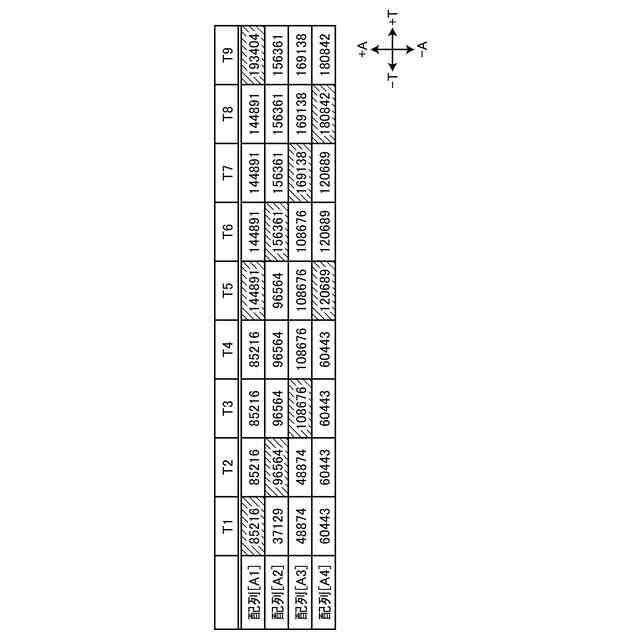

図２は、算出部がサンプリングするデータの一例を示す模式的な図である。

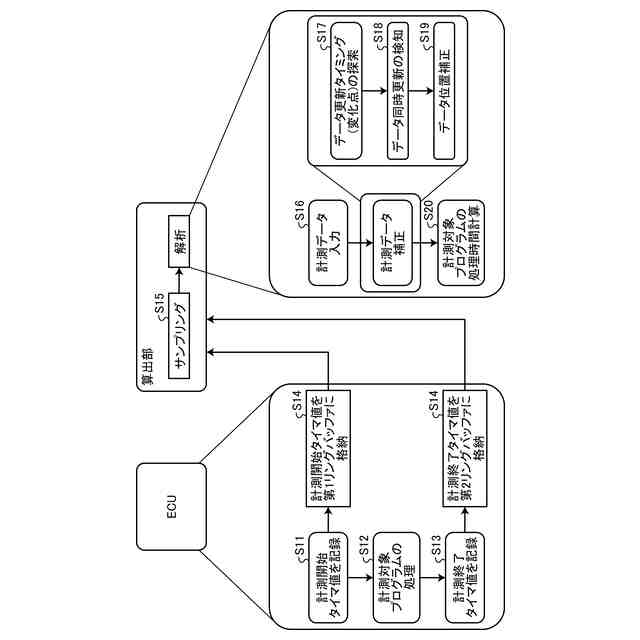

図３は、上記実施形態の情報処理システムの処理の流れを示すフローチャートである。

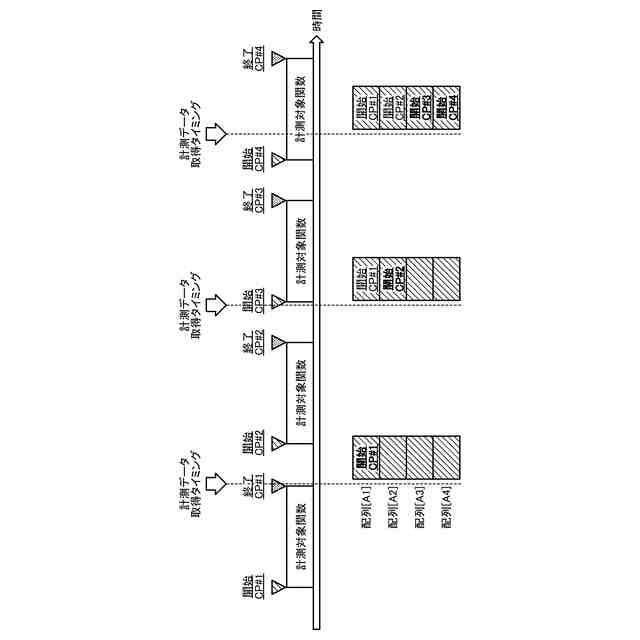

図４は、算出部のサンプリング周期の一例を示す模式的な図である。
図５は、算出部のサンプリング周期の一例を示す模式的な図である。
図６は、算出部がサンプリングするデータの並べ替え補正の一例を示す模式的な図である。
図７は、算出部がサンプリングするデータの並べ替え補正の一例を示す模式的な図である。
図８は、算出部の処理の流れを示すフローチャートである。
【発明を実施するための形態】
【００１０】
[実施形態]
以下、添付図面を参照して、情報処理システム１の実施形態を詳細に説明する。以下に記載する実施形態の構成、並びに当該構成によってもたらされる作用及び結果（効果）は、あくまで一例であって、以下の記載内容に限られるものではない。なお、本明細書では、序数は、部品や部材を区別するためだけに用いられており、順番や優先度を示すものではない。
（【００１１】以降は省略されています）
