発明の名称造水システム及び造水方法
出願人メタウォーター株式会社
代理人弁理士法人フィールズ国際特許事務所
主分類B01D 24/46 20060101AFI20250730BHJP(物理的または化学的方法または装置一般)
要約【課題】処理水の生成を継続して行うことを可能とする造水システム及び造水方法を提供する。
【解決手段】原水を濾過する第1濾過設備と、原水または第1濾過設備の洗浄に伴って第1濾過設備から排出される洗浄排水を濾過する第2濾過設備と、原水を第1濾過設備に供給可能であり、洗浄排水を第1濾過設備から第2濾過設備に供給可能であり、原水を第2濾過設備に供給可能である供給部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
原水を濾過する第１濾過設備と、
前記原水または前記第１濾過設備の洗浄に伴って前記第１濾過設備から排出される洗浄排水を濾過する第２濾過設備と、
前記原水を前記第１濾過設備に供給可能であり、前記洗浄排水を前記第１濾過設備から前記第２濾過設備に供給可能であり、前記原水を前記第２濾過設備に供給可能である供給部と、を備えた造水システム。
続きを表示（約 640 文字）【請求項２】
さらに、前記供給部を制御する制御装置を備え、
前記制御装置は、前記原水を前記第１濾過設備に供給することによって前記第１濾過設備に第１浄水を生成させる第１制御と、前記第１濾過設備に対する前記原水の供給を停止するとともに前記洗浄排水を前記第２濾過設備に供給する第２制御と、前記第１濾過設備に対する前記原水の供給を停止するとともに前記原水を前記第２濾過設備に供給することによって前記第２濾過設備に第２浄水を生成させる第３制御とのうちのいずれかを行う、請求項１に記載の造水システム。
【請求項３】
原水を濾過する第１濾過設備と、前記原水または前記第１濾過設備の洗浄に伴って前記第１濾過設備から排出される洗浄排水を濾過する第２濾過設備と、前記原水を前記第１濾過設備に供給可能であり、前記洗浄排水を前記第１濾過設備から前記第２濾過設備に供給可能であり、前記原水を前記第２濾過設備に供給可能である供給部と、を備えた造水システムにおける造水方法であって、
前記原水を前記第１濾過設備に供給することによって前記第１濾過設備に第１浄水を生成させる第１制御と、前記第１濾過設備に対する前記原水の供給を停止するとともに前記洗浄排水を前記第２濾過設備に供給する第２制御と、前記第１濾過設備に対する前記原水の供給を停止するとともに前記原水を前記第２濾過設備に供給することによって前記第２濾過設備に第２浄水を生成させる第３制御とのうちのいずれかを行う、造水方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、造水システム及び造水方法に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
例えば、浄水場では、河川水、ダム・湖沼水及び井戸水等の原水（以下、被処理水とも呼ぶ）を濾過することによって浄水（以下、処理水とも呼ぶ）を生成する濾過設備を含む水処理システム（以下、水処理システムとも呼ぶ）が用いられる。具体的に、このような水処理システムでは、例えば、凝集剤が添加された被処理水を撹拌することによって被処理水に含まれる懸濁物質を凝集沈殿させた後、濾過設備を用いることによって被処理水の濾過を行う（特許文献１を参照）。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１７１２２８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記のような水処理システムでは、例えば、自然災害等の発生に伴って水処理システムの機能が低下または停止した場合であっても、処理水の生成（造水）を継続して行うことが望まれている。
【課題を解決するための手段】
【０００５】
本発明における造水システムは、原水を濾過する第１濾過設備と、前記原水または前記第１濾過設備の洗浄に伴って前記第１濾過設備から排出される洗浄排水を濾過する第２濾過設備と、前記原水を前記第１濾過設備に供給可能であり、前記洗浄排水を前記第１濾過設備から前記第２濾過設備に供給可能であり、前記原水を前記第２濾過設備に供給可能である供給部と、を備える。
【発明の効果】
【０００６】
本発明における造水システムによれば、処理水の生成を継続して行うことが可能になる。
【図面の簡単な説明】
【０００７】
図１は、第１の実施の形態における造水システム１０００の構成例について説明する図である。
図２は、制御装置２００のハードウエア構成を説明する図である。
図３は、制御装置２００の機能について説明する図である。

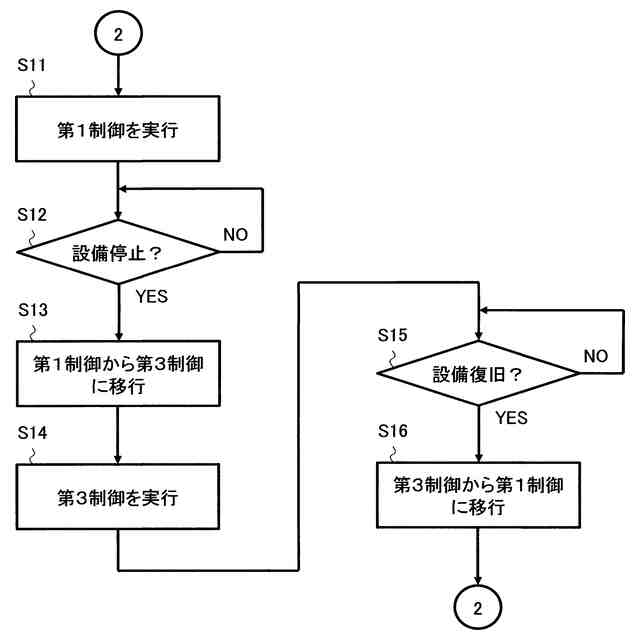

図４は、第１の実施の形態における浄水生成制御について説明するフローチャート図である。
図５は、第１の実施の形態における浄水生成制御について説明するフローチャート図である。
図６は、第１の実施の形態における浄水生成制御について説明する図である。

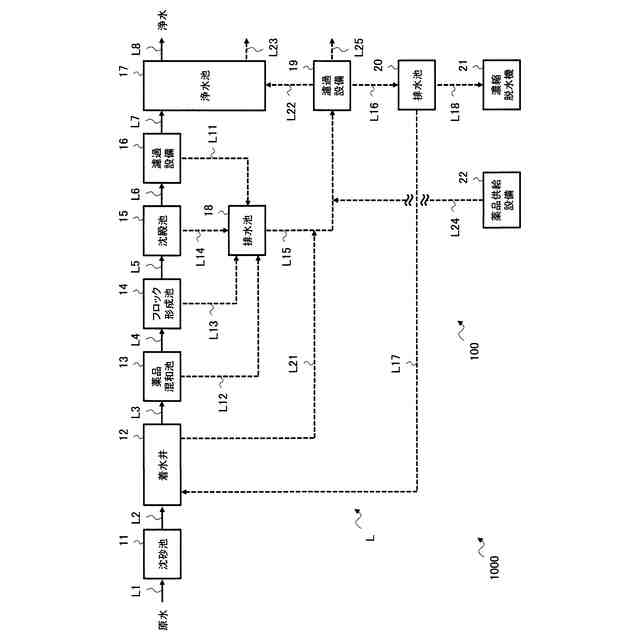

図７は、第１の実施の形態における浄水生成制御について説明する図である。

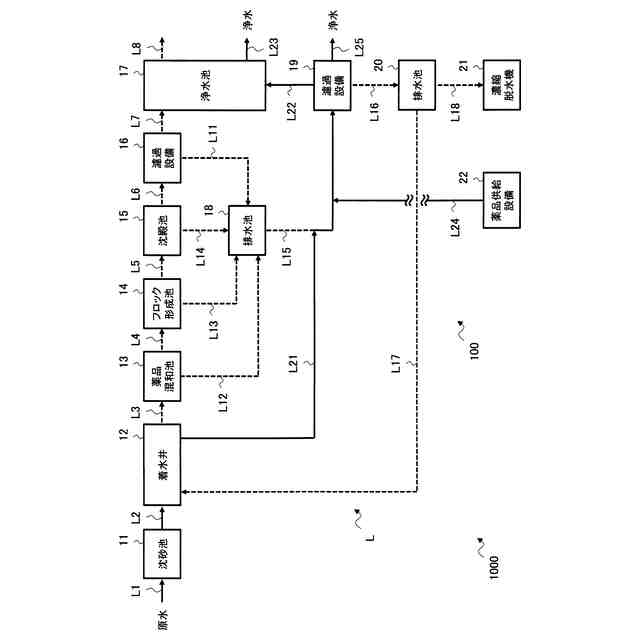

図８は、第１の実施の形態における浄水生成制御について説明する図である。
【発明を実施するための形態】
【０００８】
以下、図面を参照して本開示の実施の形態について説明する。しかしながら、かかる説明は限定的な意味に解釈されるべきではなく、特許請求の範囲に記載の主題を限定するものではない。また、本開示の趣旨及び範囲から逸脱することがなく様々な変更や置換や改変をすることができる。また、異なる実施の形態を適宜組み合わせることができる。
【０００９】
［第１の実施の形態における造水システム１０００］
初めに、第１の実施の形態における造水システム１０００の構成例について説明を行う。図１は、第１の実施の形態における造水システム１０００の構成例について説明する図である。
【００１０】
造水システム１０００は、例えば、浄水場に設けられる水処理システム１００を有する。具体的に、水処理システム１００は、例えば、沈砂池１１と、着水井１２と、薬品混和池１３と、フロック形成池１４と、沈殿池１５と、濾過設備１６（以下、第１濾過設備１６とも呼ぶ）と、浄水池１７と、排水池１８（以下、第１排水池１８とも呼ぶ）と、濾過設備１９（以下、第２濾過設備１９とも呼ぶ）と、排水池２０（以下、第２排水池２０とも呼ぶ）と、濃縮脱水機２１と、薬品供給設備２２とを有する。なお、図１に示す例では、各設備間において被処理水の供給を行うポンプや各設備間において被処理水の供給量を制御する弁（各ラインに設けられるポンプや弁）についての表記を省略している。
