公開番号2025112217
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024006386
出願日2024-01-18
発明の名称機器、プログラム更新方法、プログラム
出願人株式会社リコー
代理人個人,個人
主分類G06F 8/65 20180101AFI20250724BHJP(計算;計数)
要約【課題】プログラムのアップデートの失敗により生じるダウンタイムを低減する技術を提供できる。
【解決手段】本発明は、インストールされているプログラムをアップデートすることができる機器であって、前記プログラムをアップデートするアップデート管理部22と、複数のプログラムの組み合わせに対し機能が対応付けられたファームウェア対象機能情報に基づいて、前記複数のプログラムの組み合わせのうち一部のプログラムについてのみアップデートに失敗した場合は、前記複数のプログラムに対応する前記機能を起動する機能起動制御部23と、を有する。
【選択図】図11
特許請求の範囲【請求項１】
インストールされているプログラムをアップデートすることができる機器であって、
前記プログラムをアップデートするアップデート管理部と、
複数のプログラムの組み合わせに対し機能が対応付けられたファームウェア対象機能情報に基づいて、前記複数のプログラムの組み合わせのうち一部のプログラムについてのみアップデートに失敗した場合は、前記複数のプログラムに対応する前記機能を起動する機能起動制御部と、
を有する機器。
続きを表示（約 1,800 文字）【請求項２】
前記ファームウェア対象機能情報には、前記複数のプログラムの全てでアップデートに失敗した場合に起動が制限される前記機能が対応付けられており、
前記機能起動制御部は、前記複数のプログラムの全てでアップデートに失敗した場合に前記機能の起動を制限する請求項１に記載の機器。
【請求項３】
前記ファームウェア対象機能情報には、前記複数のプログラムの全てでアップデートに失敗した場合に起動が制限される前記機能が対応付けられており、
前記機能起動制御部は、前記複数のプログラムの一部のみでアップデートに失敗した場合に前記機能の起動を制限しない請求項１に記載の機器。
【請求項４】
前記機能起動制御部は、前記複数のプログラムの組み合わせのうち一部のプログラムでアップデートに成功した場合は、前記複数のプログラムに対応する前記機能を起動する請求項３に記載の機器。
【請求項５】
前記アップデート管理部は、ファームウェアパッケージに含まれる２つ以上のプログラムを順番にアップデートし、アップデートに失敗した前記プログラムを記憶しておき、
成否に関わらず前記２つ以上のプログラムのアップデートが終了した場合、前記機能起動制御部は、前記ファームウェア対象機能情報に基づいて、記憶しておいた、アップデートが失敗した前記複数のプログラムに対応する前記機能の起動を制限する請求項１～４のいずれか１項に記載の機器。
【請求項６】
前記ファームウェア対象機能情報には、前記複数のプログラムの各プログラムごとに、前記複数のプログラムに対応付けられた前記機能の起動に必要なバージョンが対応付けられており、
前記機能起動制御部は、前記機器で起動できる前記複数のプログラムのバージョンが、前記ファームウェア対象機能情報に記載の前記必要なバージョンを満たさない場合、前記機能の起動を制限する請求項１～４のいずれか１項に記載の機器。
【請求項７】
前記アップデート管理部は、ファームウェアパッケージに含まれる２つ以上のプログラムを順番にアップデートし、アップデートにより起動できなくなった前記プログラムを記憶しておき、
成否に関わらず前記２つ以上のプログラムのアップデートが終了した場合、前記機能起動制御部は、前記機器で起動できる前記複数のプログラムのバージョンが、前記ファームウェア対象機能情報に記載の前記必要なバージョンを満たさない場合、前記複数のプログラムに対応付けられた前記機能の起動を制限する請求項６に記載の機器。
【請求項８】
前記ファームウェア対象機能情報において、前記複数のプログラムはプリント機能と対応付けられており、
前記複数のプログラムはそれぞれ別の給紙ユニットに関するプログラムであり、
前記機能起動制御部は、前記複数のプログラムのアップデートが失敗した場合、前記プリント機能の起動を制限し、
前記複数のプログラムのうち一部のみアップデートが失敗した場合、前記プリント機能の起動を制限しない請求項１に記載の機器。
【請求項９】
前記ファームウェア対象機能情報において、前記複数のプログラムはプリント機能と対応付けられており、
前記複数のプログラムはそれぞれ別の排紙ユニットに関するプログラムであり、
前記機能起動制御部は、前記複数のプログラムのアップデートが失敗した場合、前記プリント機能の起動を制限し、
前記複数のプログラムのうち一部のみアップデートが失敗した場合、前記プリント機能の起動を制限しない請求項１に記載の機器。
【請求項１０】
前記ファームウェア対象機能情報において、前記複数のプログラムはＦＡＸ機能と対応付けられており、
前記複数のプログラムはそれぞれＦＡＸの送信と受信に関するプログラムであり、
前記機能起動制御部は、前記複数のプログラムのアップデートが失敗した場合、前記ＦＡＸ機能の起動を制限し、
前記複数のプログラムのうち一部のみアップデートが失敗した場合、前記ＦＡＸ機能の起動を制限しない請求項１に記載の機器。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、機器、プログラム更新方法、及びプログラムに関する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
複合機等の機器は、コントローラ、操作部、画像形成を行うプリントエンジン、ＦＡＸエンジン、給紙ユニット、排紙ユニットなどを制御する複数のプログラムを実行する。このようなハードウェアの基本的な制御を行うプログラムをファームウェアという。出荷後にユーザー側で使用されている機器がこれらのファームウェアの更新を行うことで、出荷後も機器の機能の向上等が可能になっている。また、アップデート処理では、種々の原因でエラーが発生しうることが知られている。
【０００３】
アップデート中にエラーが発生しても、所望のアップデートを実行する技術が考案されている（例えば特許文献１参照）。特許文献１には、ファームウェアのアップデートが失敗した場合に、そのファームウェアが該当するブロックの機能を起動させない技術が開示されている。
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら従来の技術では、プログラムのアップデートの失敗により機器のダウンタイムが長くなるおそれがあった。すなわち、従来の技術では、１つのファームウェアのアップデートに失敗しただけなら、ファームウェアに対応する機能を使用できる場合でも、該機能を起動できなくなるので、機器を使用できないダウンタイムが長くなるおそれがあった。
【０００５】
本発明は、上記課題に鑑み、プログラムのアップデートの失敗により生じるダウンタイムを低減する技術を提供する。
【課題を解決するための手段】
【０００６】
上記課題に鑑み、本発明は、インストールされているプログラムをアップデートすることができる機器であって、前記プログラムをアップデートするアップデート管理部と、複数のプログラムの組み合わせに対し機能が対応付けられたファームウェア対象機能情報に基づいて、前記複数のプログラムの組み合わせのうち一部のプログラムについてのみアップデートに失敗した場合は、前記複数のプログラムに対応する前記機能を起動する機能起動制御部と、を有する。
【発明の効果】
【０００７】
本発明は、プログラムのアップデートの失敗により生じるダウンタイムを低減する技術を提供できる。
【図面の簡単な説明】
【０００８】
複数のファームウェアとファームウェアに対応する機能の一例を示す図である。

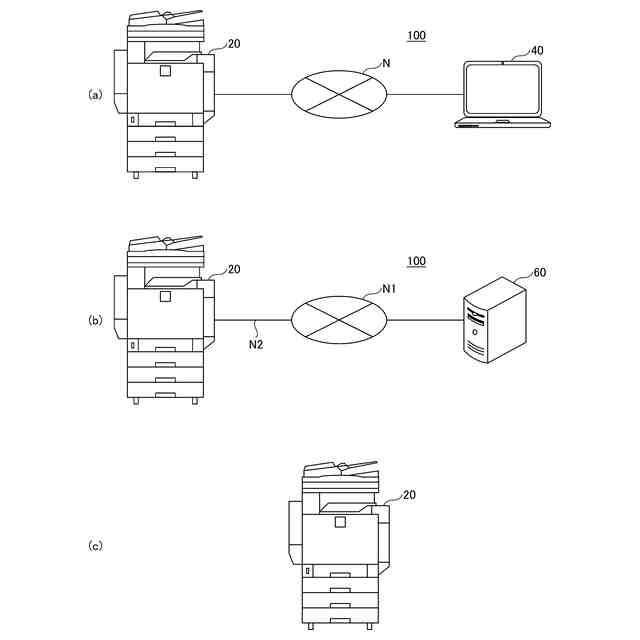

ファームウェアのアップデートの対象となる画像形成装置のシステム構成例を示す図である。
画像形成装置のハードウェア構成の一例を示す図である。
情報処理装置又はサーバ装置の一例のハードウェア構成を示す図である。

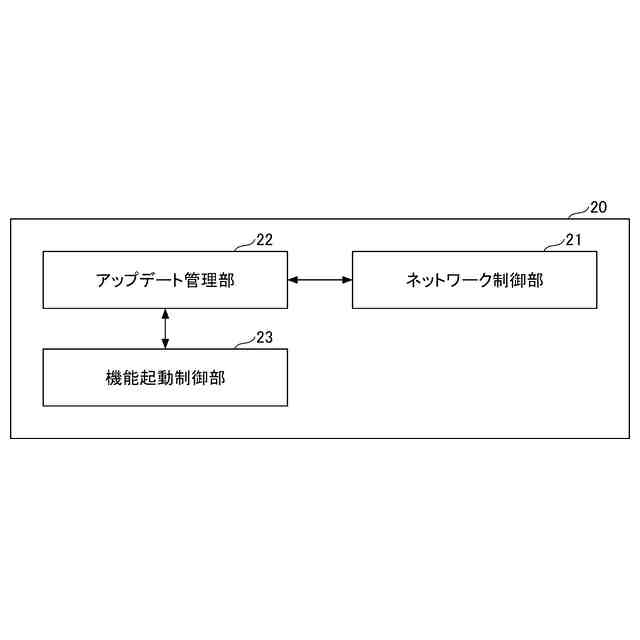

画像形成装置が有する機能をブロックに分けて説明する機能ブロック図の一例である。
比較技術において、ファームウェアのアップデートが失敗した場合に、ファームウェアが対応する機能を起動させない処理を説明するフローチャート図の一例である。

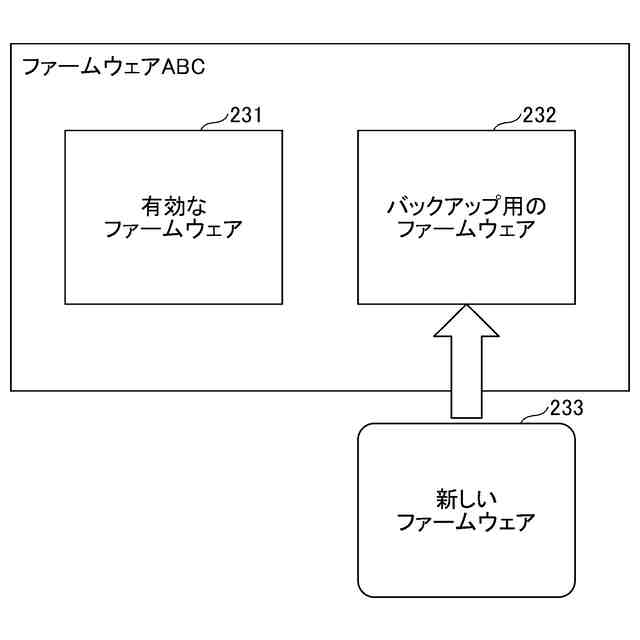

フラッシュメモリに用意された２つの領域を模式的に示す図である。
ファームウェアパッケージが有する情報の一例を示す図である。
複数のファームウェアと画像形成装置が有する機能との対応を説明する図である。
複数のファームウェアと画像形成装置が有する機能との対応を説明する図である。
本実施形態において、ファームウェアのアップデートの成功又は失敗に基づいて、画像形成装置がファームウェアに対応する機能を起動させない処理を説明するフローチャート図の一例である。
アップデートに失敗した場合に画像形成装置が表示する通知画面の一例を示す図である。
ファームウェアのバージョンに応じて機能の起動を制御できるファームウェア情報を示す図の一例である。
本実施形態において、ファームウェアのバージョンに基づいて、ファームウェアが対応する機能の起動を画像形成装置が制限する処理を説明するフローチャート図の一例である。
アプリパッケージが有する情報の一例を示す図である。
【発明を実施するための形態】
【０００９】
以下、本発明を実施するための形態の一例として画像形成装置と、画像形成装置が行うプログラム更新方法について図面を参照しながら説明する。
【００１０】
＜複数のファームウェアのアップデートの成功又は失敗に応じた起動制御＞
本実施形態の画像形成装置は、複数のファームウェアのアップデートの成功又は失敗を条件として、ファームウェアに対応する機能の起動を制御する。
（【００１１】以降は省略されています）
