公開番号2025111894
公報種別公開特許公報(A)
公開日2025-07-31
出願番号2024005810
出願日2024-01-18
発明の名称車両の下部車体構造
出願人マツダ株式会社
代理人弁理士法人前田特許事務所
主分類B62D 25/20 20060101AFI20250724BHJP(鉄道以外の路面車両)
要約【課題】側突時における衝突荷重がバッテリに伝達されるのを抑制する。
【解決手段】サイドシル2の外側壁部13に固定されたアウタレインフォースメント30と、サイドシル2のインナ上壁部21及び内側壁部23に固定された縦面部43を有するインナレインフォースメント40と、を備える。車幅方向に延びるクロスメンバ60は、サイドシル2のインナ上壁部21に固定され、アウタレインフォースメント30は、インナレインフォースメント40と上下方向の位置が重複する重複部(連結面部33)を有し、縦面部43は、クロスメンバ60と車両前後方向の位置が重複するとともに、側突時の衝突荷重をクロスメンバ60に伝達するための荷重伝達促進部を有する。

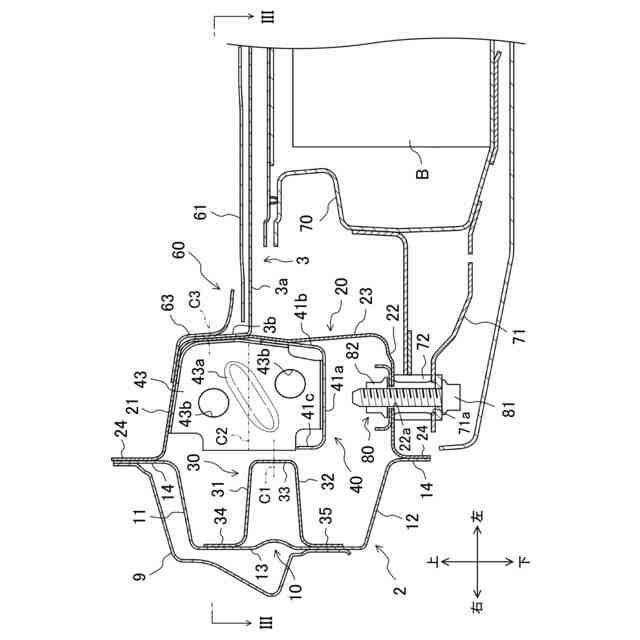

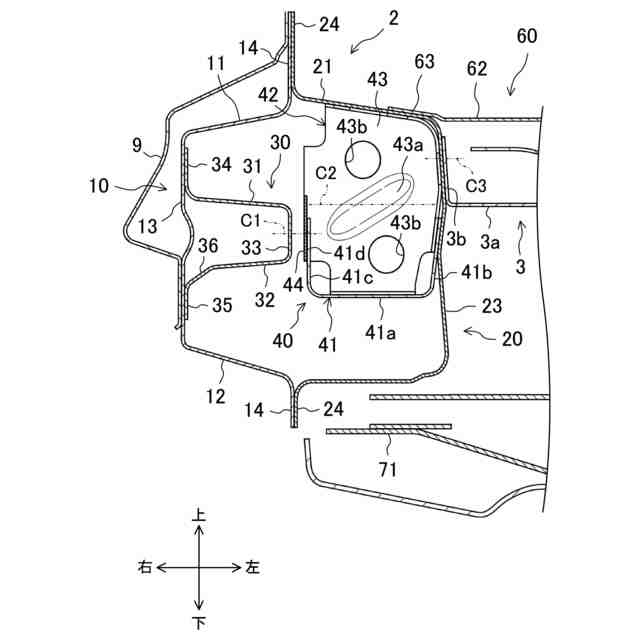

【選択図】図2
特許請求の範囲【請求項１】
車両の下部車体構造であって、

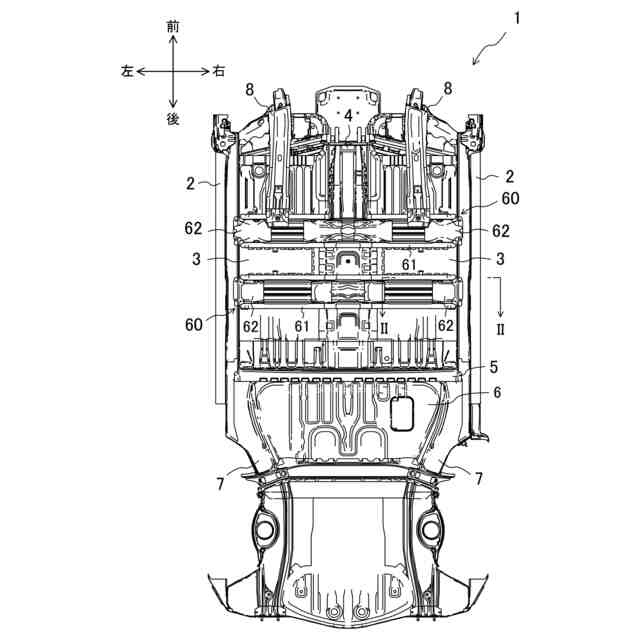

車両前後方向に延びる閉断面構造を有する左右一対のサイドシルと、
前記サイドシルに固定され、車室の床面を構成するフロアパネルと、
前記フロアパネルの下側に配設されたバッテリと、
車幅方向に延び、車幅方向両側端部が前記フロアパネルよりも上側で前記サイドシルに固定されたクロスメンバと、を備え、
前記サイドシルは、
車幅方向外側に位置しかつ上下方向及び車両前後方向に広がる壁面である外側壁部と、
車幅方向内側に位置しかつ上下方向及び車両前後方向に広がる壁面である内側壁部と、
前記外側壁部の上端部及び前記内側壁部の上端部から車幅方向に延びる上壁部と、
前記外側壁部の下端部及び前記内側壁部の下端部から車幅方向に延びる下壁部と、
前記閉断面構造の内部において、前記外側壁部に固定されたアウタレインフォースメントと、

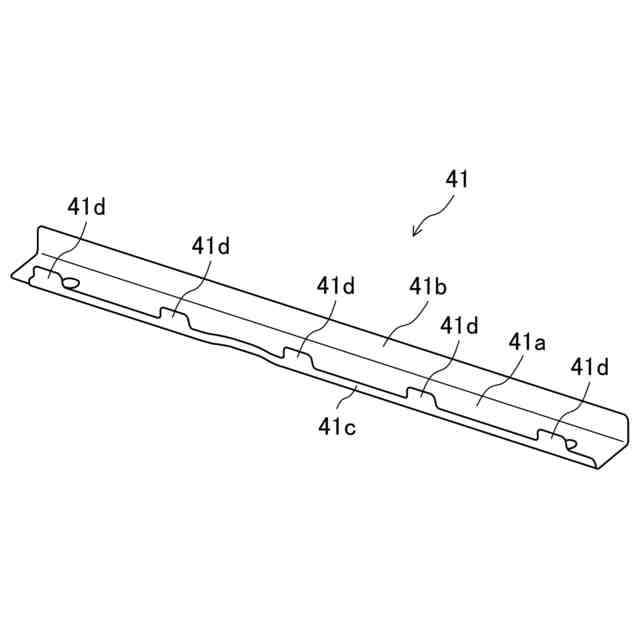

前記閉断面構造の内部において、前記上壁部及び前記内側壁部に固定されたインナレインフォースメントと、
を有し、
前記クロスメンバは、前記上壁部に固定され、
前記アウタレインフォースメントは、該アウタレインフォースメントの他の部分よりも車幅方向内側に位置しかつ前記インナレインフォースメントと上下方向の位置が重複する重複部を有し、

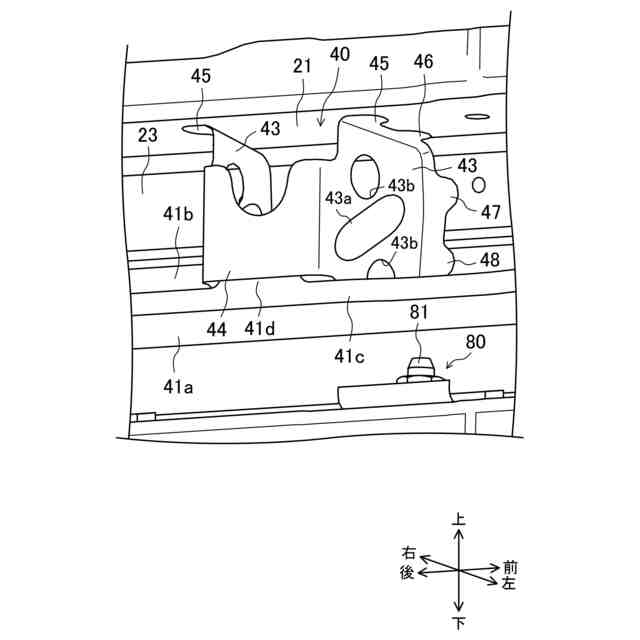

前記インナレインフォースメントは、前記上壁部及び前記内側壁部に固定されかつ上下方向及び車幅方向に広がる縦面部を有し、

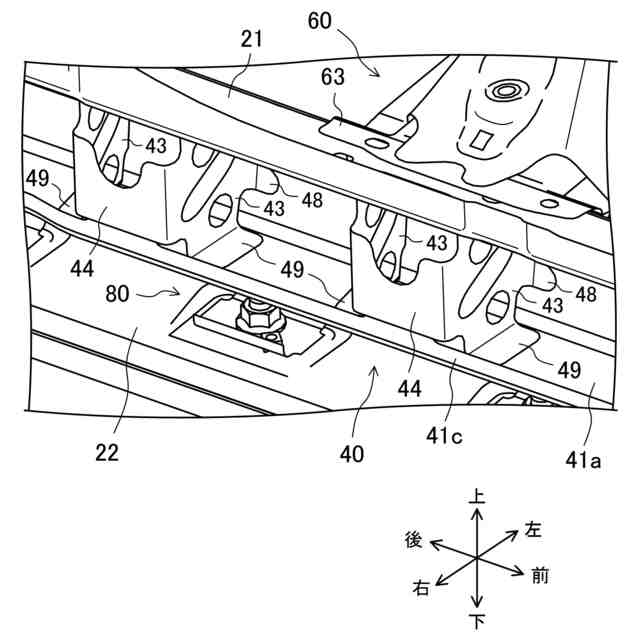

前記縦面部は、前記クロスメンバと車両前後方向の位置が重複するとともに、側突時に前記重複部を介して入力された衝突荷重を前記クロスメンバに伝達するための荷重伝達促進部を有する、車両の下部車体構造。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の車両の下部車体構造において、
前記荷重伝達促進部の車幅方向外側の端部は、前記重複部と上下方向の位置が重複し、
前記荷重伝達促進部の車幅方向内側の端部は、前記クロスメンバと上下方向の位置が重複する、車両の下部車体構造。
【請求項３】
請求項２に記載の車両の下部車体構造において、
前記縦面部の上下方向の中心は、前記重複部の上下方向の中心より上側に位置しかつ前記クロスメンバの上下方向の中心よりも下側に位置する、車両の下部車体構造。
【請求項４】
請求項３に記載の車両の下部車体構造において、
前記荷重伝達促進部は、前記縦面部の他の部分よりも剛性が高い部分である、車両の下部車体構造。
【請求項５】
請求項４に記載の車両の下部車体構造において、

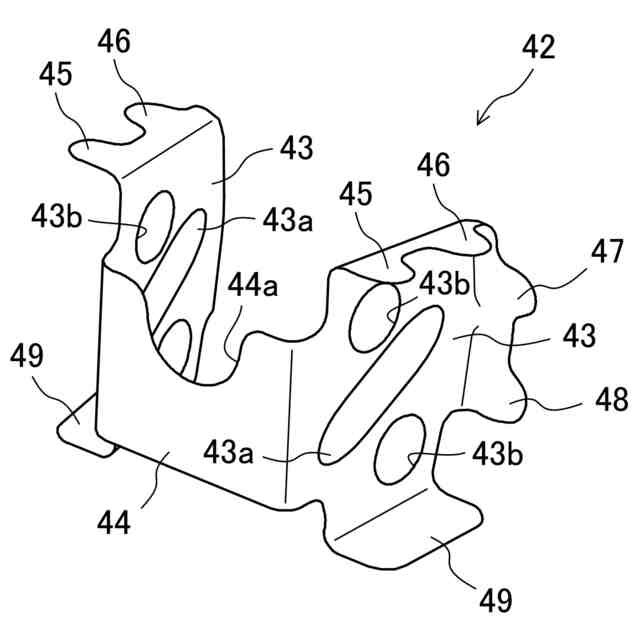

前記荷重伝達促進部は、前記車幅方向外側の端部から前記車幅方向内側の端部に亘って連続して延びるビード部である、車両の下部車体構造。
【請求項６】
請求項１に記載の車両の下部車体構造において、
前記重複部は、車両前後方向及び上下方向に広がる面を有するとともに、前記クロスメンバと車両前後方向の位置が重複する、車両の下部車体構造。
【請求項７】
請求項６に記載の車両の下部車体構造において、
前記アウタレインフォースメントは、前記重複部の上端から前記外側壁部に向かって車幅方向外側に延びる上面部と、前記重複部の下端から前記外側壁部に向かって車幅方向外側に延びる下面部とを有する、車両の下部車体構造。
【請求項８】
請求項６に記載の車両の下部車体構造において、
前記バッテリは、前記下壁部における前記重複部よりも車幅方向内側の部分に支持され、
前記重複部の下端は、前記下壁部よりも上側に位置する、車両の下部車体構造。
【請求項９】
請求項８に記載の車両の下部車体構造において、
前記インナレインフォースメントは、前記バッテリが配設された領域と車両前後方向の位置が重複しかつ車両前後方向及び車幅方向に広がりかつ前記内側壁部に固定される水平面部を有し、
前記水平面部は、上下方向において、前記下壁部と前記縦面部との間に位置する、車両の下部車体構造。
【請求項１０】
請求項９に記載の車両の下部車体構造において、
前記縦面部は、前記水平面部に固定されている、車両の下部車体構造。

発明の詳細な説明【技術分野】
【０００１】
ここに開示された技術は、車両の下部車体構造に関する技術分野に属する。
続きを表示（約 1,900 文字）【背景技術】
【０００２】
ハイブリッド自動車や電気自動車の場合、一般に、フロアパネルの下側にバッテリが配置される。このような車両では、側突時の衝突荷重がバッテリに伝達されないように衝突エネルギーを吸収するための車体構造が検討されている。
【０００３】
特許文献１には、相対的に車幅方向外側に位置しかつ第１の破壊性を有する第１のプロファイル部品と、相対的に車幅方向内側に位置しかつ第１の破壊性よりも低い第２の破壊性を有する第２のプロファイル部品と、を備えるサイドシル部品が開示されている。特許文献１では、側突時に、第１のプロファイル部材と第２のプロファイル部材とが圧壊することで、衝突エネルギーを吸収するようにしている。
【先行技術文献】
【特許文献】
【０００４】
特表２０２２－５３１４６３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
しかしながら、特許文献１の構成では、第１のプロファイル部材の圧壊により吸収しきれなかった衝突荷重が、第２のプロファイル部材を圧壊させることなく、第２のプロファイル部材を介してバッテリに伝達されるおそれがある。このため、バッテリへの衝突荷重の伝達を抑制するという観点からは改良の余地がある。
【０００６】
ここに開示された技術は斯かる点に鑑みてなされたものであり、その目的とするところは、側突時における衝突荷重がバッテリに伝達されるのを抑制することにある。
【課題を解決するための手段】
【０００７】
前記課題を解決するために、ここに開示された技術の第１の態様は、車両の下部車体構造を対象として、車両前後方向に延びる閉断面構造を有する左右一対のサイドシルと、前記サイドシルに固定され、車室の床面を構成するフロアパネルと、前記フロアパネルの下側に配設されたバッテリと、車幅方向に延び、車幅方向両側端部が前記フロアパネルよりも上側で前記サイドシルに固定されたクロスメンバと、を備え、前記サイドシルは、車幅方向外側に位置しかつ上下方向及び車両前後方向に広がる壁面である外側壁部と、車幅方向内側に位置しかつ上下方向及び車両前後方向に広がる壁面である内側壁部と、前記外側壁部の上端部及び前記内側壁部の上端部から車幅方向に延びる上壁部と、前記外側壁部の下端部及び前記内側壁部の下端部から車幅方向に延びる下壁部と、前記閉断面構造の内部において、前記外側壁部に固定されたアウタレインフォースメントと、前記閉断面構造の内部において、前記上壁部及び前記内側壁部に固定されたインナレインフォースメントと、を有し、前記クロスメンバは、前記上壁部に固定され、前記アウタレインフォースメントは、該アウタレインフォースメントの他の部分よりも車幅方向内側に位置しかつ前記インナレインフォースメントと上下方向の位置が重複する重複部を有し、前記インナレインフォースメントは、前記上壁部及び前記内側壁部に固定されかつ上下方向及び車幅方向に広がる縦面部を有し、前記縦面部は、前記クロスメンバと車両前後方向の位置が重複するとともに、側突時に前記重複部を介して入力された衝突荷重を前記クロスメンバに伝達するための荷重伝達促進部を有する。
【０００８】
第１の態様では、外側壁部が側突によって車幅方向内側に向かって変位すると、アウタレインフォースメントの重複部は、インナレインフォースメントに当接する。インナレインフォースメントは、サイドシルの上壁部と内側壁部とに固定された縦面部を有し、縦面部は荷重伝達促進部を有するため、アウタレインフォースメントからインナレインフォースメントに伝達された荷重は、荷重伝達促進部を介して、車幅方向内側かつ上側に向かって伝達される。サイドシルの車幅方向内側の部分には、バッテリよりも上側にクロスメンバが固定されているため、衝突荷重は、インナレインフォースメントからクロスメンバに伝達される。以上により、フロアパネルの下側に配置されたバッテリへの衝突荷重の伝達が抑制される。
【０００９】
第２の態様は、第１の態様において、前記荷重伝達促進部の車幅方向外側の端部は、前記重複部と上下方向の位置が重複し、前記荷重伝達促進部の車幅方向内側の端部は、前記クロスメンバと上下方向の位置が重複する。
【００１０】
第２の態様では、衝突荷重は、荷重伝達促進部を介して、アウタレインフォースメントからクロスメンバに効率的に伝達される。これにより、側突時における衝突荷重がバッテリに伝達されるのを抑制することができる。
（【００１１】以降は省略されています）
