発明の名称回転電機のステータ
出願人トヨタ自動車株式会社
代理人弁理士法人酒井国際特許事務所
主分類H02K 3/34 20060101AFI20250722BHJP(電力の発電,変換,配電)
要約【課題】セグメントコイルの温度上昇を低減させることができる回転電機のステータを提供すること。
【解決手段】本発明の回転電機のステータは、ステータコアと、ステータコアに巻き回されるステータコイルと、を有する回転電機のステータであって、ステータコイルは、第一セグメントコイル、第二セグメントコイル、及び、第一セグメントコイルと第二セグメントコイルとを連結する連結部材、によって構成された複数のセグメントコイルからなり、ステータコイルには、絶縁性を有するスロット紙が巻き付けられており、スロット紙は、連結部材と対応する位置に高熱伝導部を有する。
【選択図】図4
特許請求の範囲【請求項１】
ステータコアと、前記ステータコアに巻き回されるステータコイルと、を有する回転電機のステータであって、
前記ステータコイルは、
第一セグメントコイル、第二セグメントコイル、及び、前記第一セグメントコイルと前記第二セグメントコイルとを連結する連結部材、によって構成された複数のセグメントコイルからなり、
前記ステータコイルには、絶縁性を有するスロット紙が巻き付けられており、
前記スロット紙は、前記連結部材と対応する位置に高熱伝導部を有することを特徴とする回転電機のステータ。
続きを表示（約 130 文字）【請求項２】
前記スロット紙は、前記ステータコアの径方向で帯状に前記高熱伝導部が設けられており、
前記高熱伝導部は、前記スロット紙における前記高熱伝導部以外の部分よりも熱伝導性が高いことを特徴とする請求項１に記載の回転電機のステータ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、回転電機のステータに関する。
続きを表示（約 1,100 文字）【背景技術】
【０００２】
特許文献１には、第一セグメントコイルと第二セグメントコイルとが連結部材で連結されたセグメントコイルを有するステータを備えた回転電機が開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０２０－１０２９８０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
セグメントコイルにおいて第一セグメントコイルと第二セグメントコイルとが連結部材で連結された連結部では、電気抵抗が増加することによって発熱量が増加し、セグメントコイルの温度が上昇する虞がある。
【０００５】
本発明は、上記課題に鑑みてなされたものであって、その目的は、セグメントコイルの温度上昇を低減させることができる回転電機のステータを提供することである。
【課題を解決するための手段】
【０００６】
上述した課題を解決し、目的を達成するために、本発明に係る回転電機のステータは、ステータコアと、前記ステータコアに巻き回されるステータコイルと、を有する回転電機のステータであって、前記ステータコイルは、第一セグメントコイル、第二セグメントコイル、及び、前記第一セグメントコイルと前記第二セグメントコイルとを連結する連結部材、によって構成された複数のセグメントコイルからなり、前記ステータコイルには、絶縁性を有するスロット紙が巻き付けられており、前記スロット紙は、前記連結部材と対応する位置に高熱伝導部を有することを特徴とするものである。
【０００７】
これにより、本発明に係る回転電機のステータは、セグメントコイルにおいて第一セグメントコイルと第二セグメントコイルとが連結部材で連結された連結部で発生した熱が、スロット紙の高熱伝導部を介してステータコアに移動し易くなるため、セグメントコイルの温度上昇を低減させることができる。
【０００８】

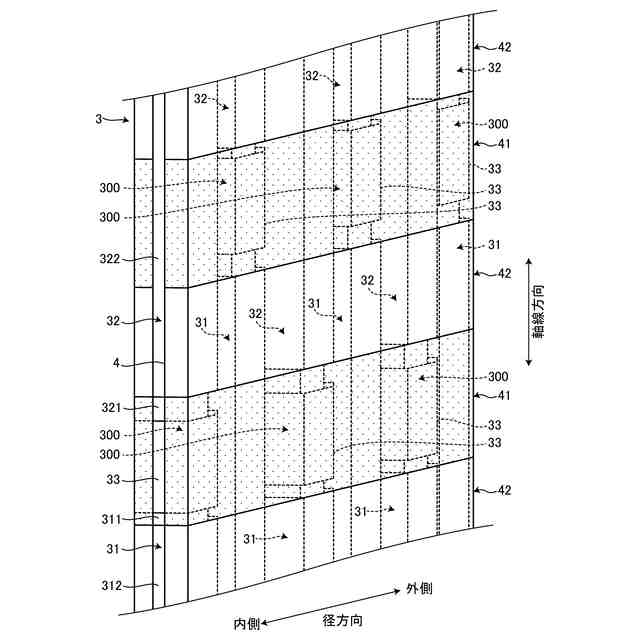

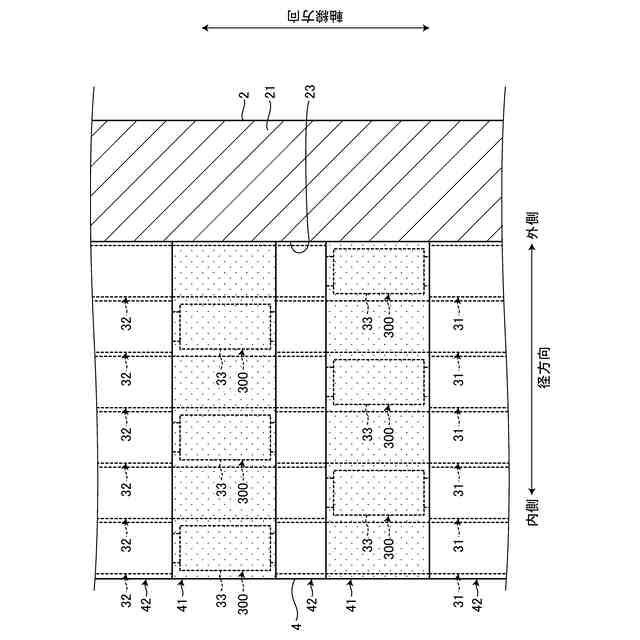

また、上記において、前記スロット紙は、前記ステータコアの径方向で帯状に前記高熱伝導部が設けられており、前記高熱伝導部は、前記スロット紙における前記高熱伝導部以外の部分よりも熱伝導性が高いようにしてもよい。
【０００９】
これにより、セグメントコイルの連結部材の軸線方向の位置に応じて高熱伝導部を位置させることができる。
【発明の効果】
【００１０】
本発明に係る回転電機のステータは、セグメントコイルの連結部で発生した熱が、スロット紙の高熱伝導部を介してステータコアに移動し易くなるため、セグメントコイルの温度上昇を低減させることができるという効果を奏する。
【図面の簡単な説明】
