公開番号2025109429
公報種別公開特許公報(A)
公開日2025-07-25
出願番号2024003308
出願日2024-01-12
発明の名称因果関係グラフ生成装置及び因果関係グラフ生成方法
出願人株式会社日立製作所
代理人弁理士法人ウィルフォート国際特許事務所
主分類G06F 8/73 20180101AFI20250717BHJP(計算;計数)
要約【課題】網羅性の高い因果関係グラフを容易に作成することが可能な因果関係グラフ生成装置を提供する。
【解決手段】関連要素抽出部13は、システムにて発生するインシデントを検知するために使用するデータである検知パラメータと、システムにおいて使用されるデータの流れを示すデータフローとに基づいて、データフロー上の要素のうち、検知パラメータに影響を与える要素である関連要素を特定する。グラフ生成部14は、関連要素抽出部13にて特定された関連要素とシステム情報とに基づいて、インシデントの原因となる事象である関連事象を特定し、その関連事象に基づいて、因果関係グラフを生成する。
【選択図】図1
特許請求の範囲【請求項１】
システムにて発生するインシデントの原因となる事象である関連事象を記述する因果関係グラフを生成する因果関係グラフ生成装置であって、
前記インシデントの発生を検知するために使用するデータである検知パラメータと、前記システムにおいて使用されるデータの流れを示すデータフローとに基づいて、前記データフロー上の要素のうち、前記検知パラメータに影響を与える要素である関連要素を特定する特定部と、
前記関連要素と前記システムの構成を示すシステム情報とに基づいて、前記関連事象を特定し、前記関連事象に基づいて、前記因果関係グラフを生成するグラフ生成部と、を有する因果関係グラフ生成装置。
続きを表示（約 1,100 文字）【請求項２】
前記グラフ生成部は、各要素に関連して発生する事象に関する事象テンプレートを前記事象が発生する発生条件ごとに示す事象テンプレート情報にさらに基づいて、前記関連要素に関連して発生する事象のうち前記発生条件に合致する事象を前記関連事象として特定する、請求項１に記載の因果関係グラフ生成装置。
【請求項３】
前記グラフ生成部は、前記発生条件に合致する事象テンプレートに、当該関連要素に関連する情報を挿入して前記関連事象を特定する、請求項２に記載の因果関係グラフ生成装置。
【請求項４】
前記特定部は、前記因果関係グラフの種別ごとに、前記関連要素を特定し、
前記グラフ生成部は、前記種別ごとに、前記因果関係グラフを生成する、請求項１に記載の因果関係グラフ生成装置。
【請求項５】
前記検知パラメータと前記インシデントの種類とに基づいて、前記因果関係グラフにおける前記システムにおいて使用されるデータの流れに依存しない部分である非依存部分を生成する非依存部分生成部をさらに有し、
前記グラフ生成部は、前記関連要素と前記非依存部分とに基づいて、前記因果関係グラフを生成する、請求項１に記載の因果関係グラフ生成装置。
【請求項６】
前記非依存部分生成部は、前記非依存部分に含まれる前記関連事象に関する分解テンプレートを前記インシデントの種類ごとに示す分解テンプレート情報にさらに基づいて、前記因果関係グラフの生成対象となる前記インシデントの種類に対応する前記分解テンプレートに前記検知パラメータを挿入して、前記非依存部分を生成する、請求項５に記載の因果関係グラフ生成装置。
【請求項７】
前記要素は、前記システムの機能と、前記システムで使用されるデータとを含む、請求項１に記載の因果関係グラフ生成装置。
【請求項８】
システムにて発生するインシデントの原因となる事象である関連事象を記述する因果関係グラフを生成する因果関係グラフ生成装置による因果関係グラフ生成方法であって、
前記インシデントの発生を検知するために使用するデータである検知パラメータと、前記システムにおいて使用されるデータの流れを示すデータフローとに基づいて、前記データフロー上の要素のうち、前記検知パラメータに影響を与える要素である関連要素を特定し、
前記関連要素と前記システムの構成を示すシステム情報とに基づいて、前記関連事象を特定し、前記関連事象に基づいて、前記因果関係グラフを生成する、因果関係グラフ生成方法。

発明の詳細な説明【技術分野】
【０００１】
本開示は、因果関係グラフ生成装置及び因果関係グラフ生成方法に関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
コンピュータシステムなどのシステムにおいて発生した故障及び攻撃などのインシデントの原因を記述する手法として、フォールトツリー又はアタックツリーと呼ばれる木構造のグラフを用いて事象を分解する手法が知られている。この種の木構造である因果関係グラフは、インシデントの原因を分析するために有用である。しかしながら、システムにおいて発生するインシデントの原因は多岐にわたるため、因果関係グラフを人手で作成するためには、多くの工数が必要となる。
【０００３】
これに対して特許文献１には、システムを分解して複数のサブシステムのいずれかであるルートシステムへの脅威の侵入経路に位置する１以上のサブシステムを選択し、その選択したサブシステムのそれぞれに対応するサブアタックツリーを結合することで、システムに対応するアタックツリーを生成する技術が開示されている。
【先行技術文献】
【特許文献】
【０００４】
国際公開第２０２０／１３７８４７号
【発明の概要】
【発明が解決しようとする課題】
【０００５】
因果関係グラフにおいて、インシデントの原因を網羅的に記述することが望まれているが、特許文献１に記載の技術では、アタックツリーにおける原因の網羅性はサブアタックツリーの構成方法に依存するため、その構成方法によっては十分に網羅性を確保できず、インシデントの原因を見落とす恐れが高くなるという問題がある。
【０００６】
本開示の目的は、網羅性の高い因果関係グラフを容易に作成することが可能な因果関係グラフ生成装置及び因果関係グラフ生成方法を提供することにある。
【課題を解決するための手段】
【０００７】
本開示の一態様に従う因果関係グラフ生成装置は、システムにて発生するインシデントの原因となる事象である関連事象を記述する因果関係グラフを生成する因果関係グラフ生成装置であって、前記インシデントの発生を検知するために使用するデータである検知パラメータと、前記システムにおいて使用されるデータの流れを示すデータフローとに基づいて、前記データフロー上の要素のうち、前記検知パラメータに影響を与える要素である関連要素を特定する特定部と、前記関連要素と前記システムの構成を示すシステム情報とに基づいて、前記関連事象を特定し、前記関連事象に基づいて、前記因果関係グラフを生成するグラフ生成部と、を有する。
【発明の効果】
【０００８】
本発明によれば、網羅性の高い因果関係グラフを容易に作成することが可能になる。
【図面の簡単な説明】
【０００９】

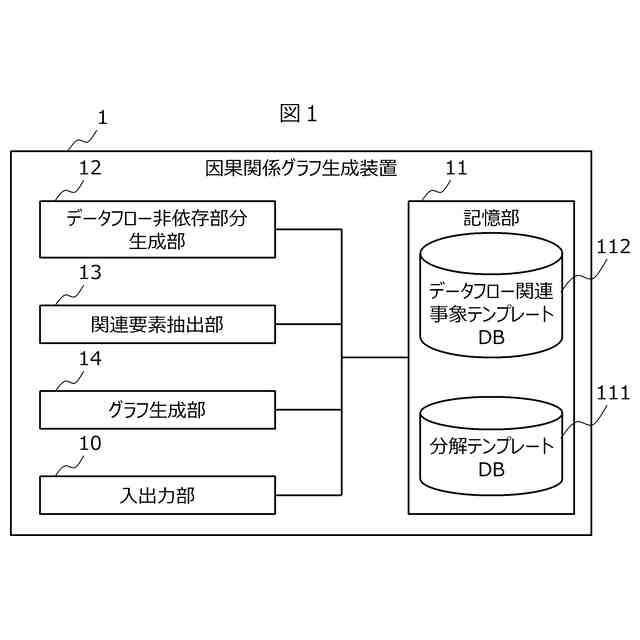

本開示の一実施形態の因果関係グラフ生成装置の機能的構成を示す図である。

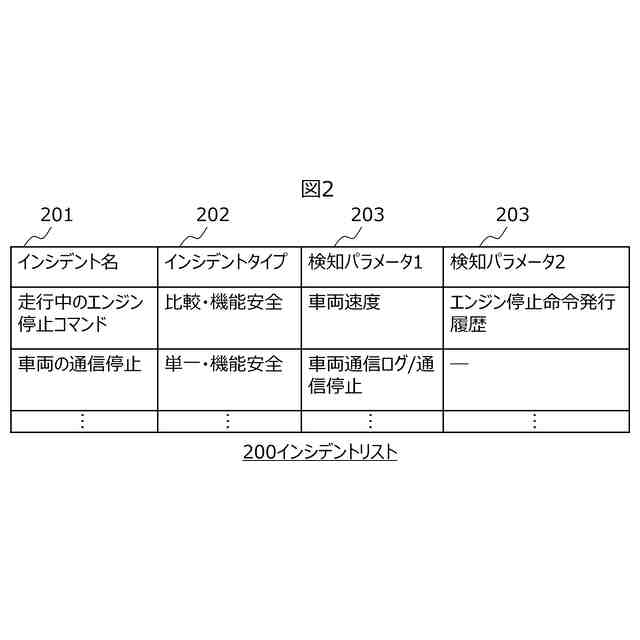

インシデントリストの一例を示す図である。

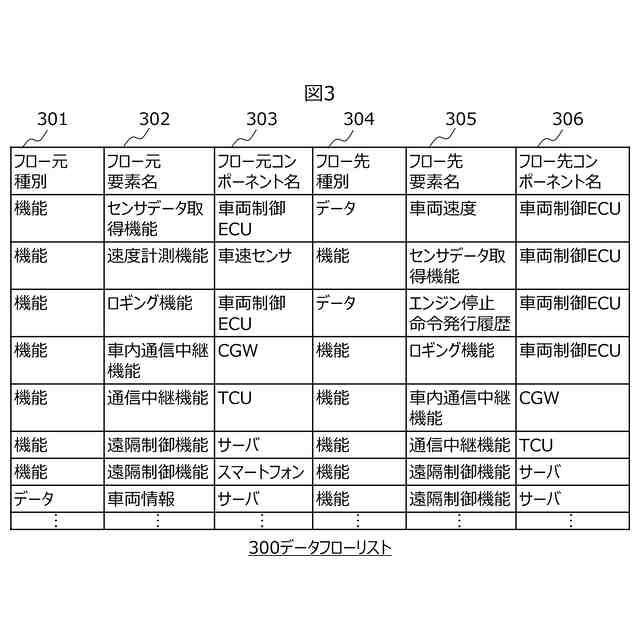

データフローリストの一例を示す図である。

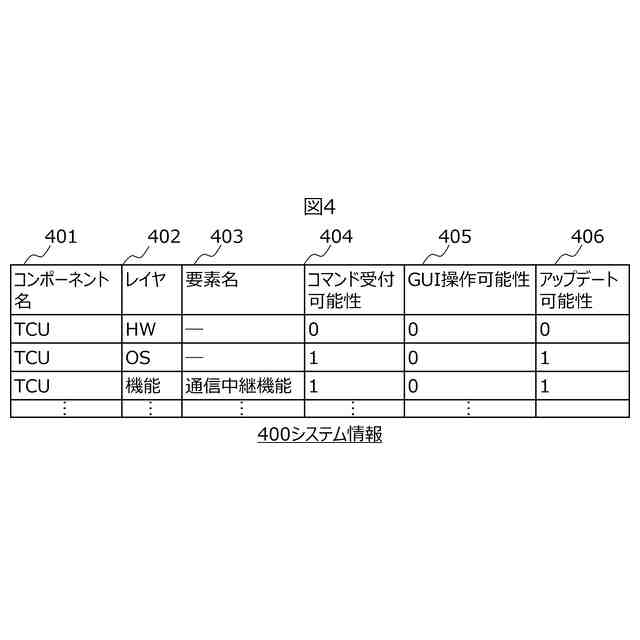

システム情報の一例を示す図である。

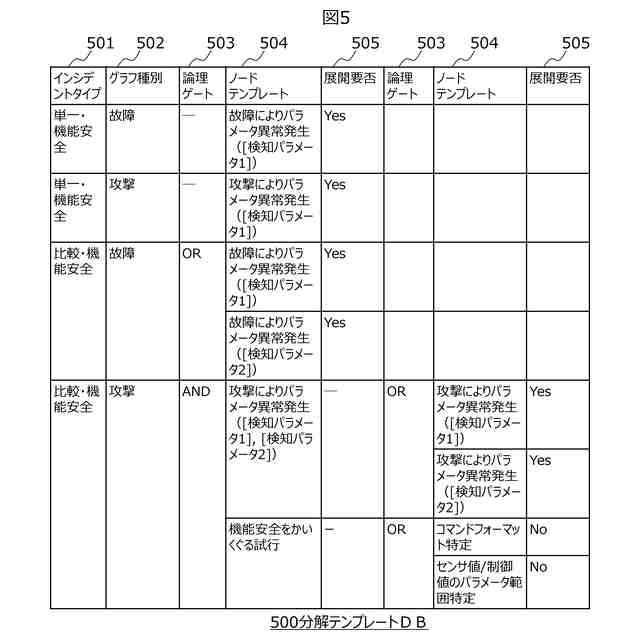

分解テンプレートＤＢの一例を示す図である。

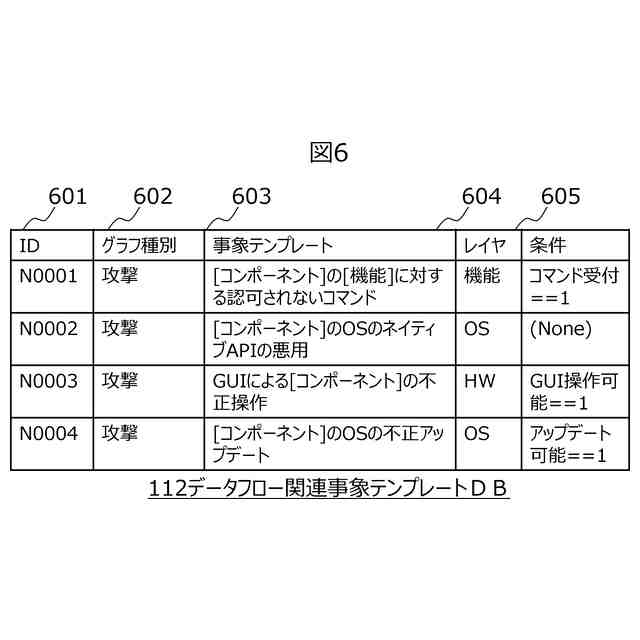

データフロー関連事象テンプレートＤＢの一例を示す図である。

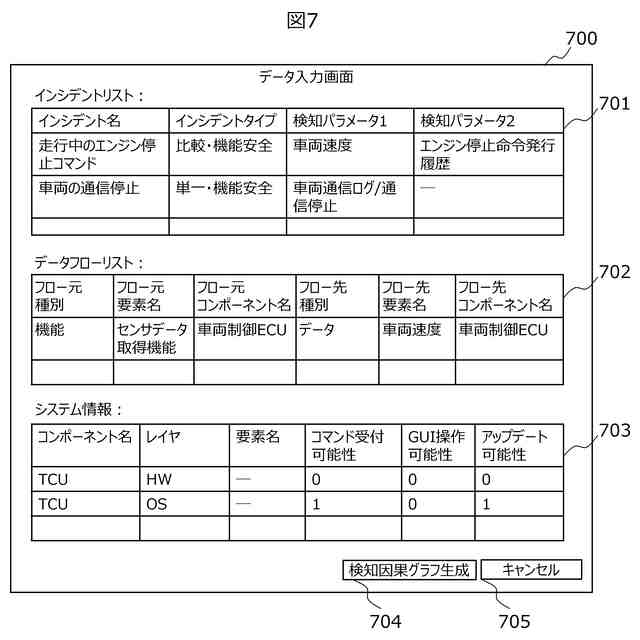

入力画面の一例を示す図である。

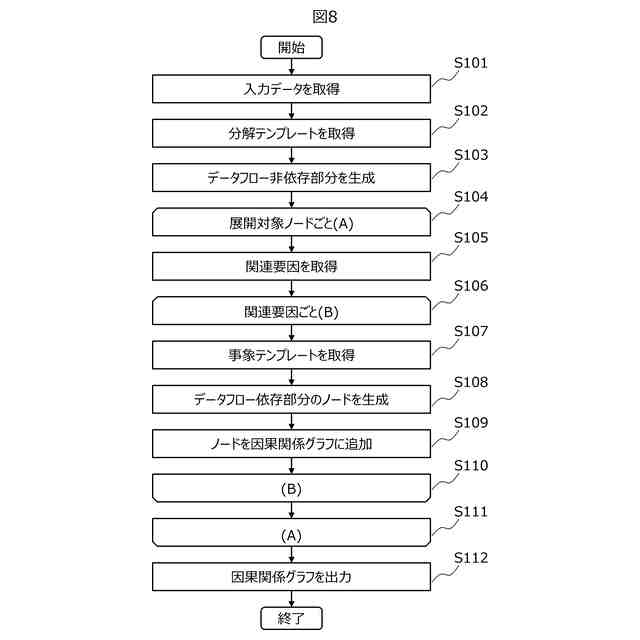

因果関係グラフ生成装置の動作の一例を説明するためのフローチャートである。

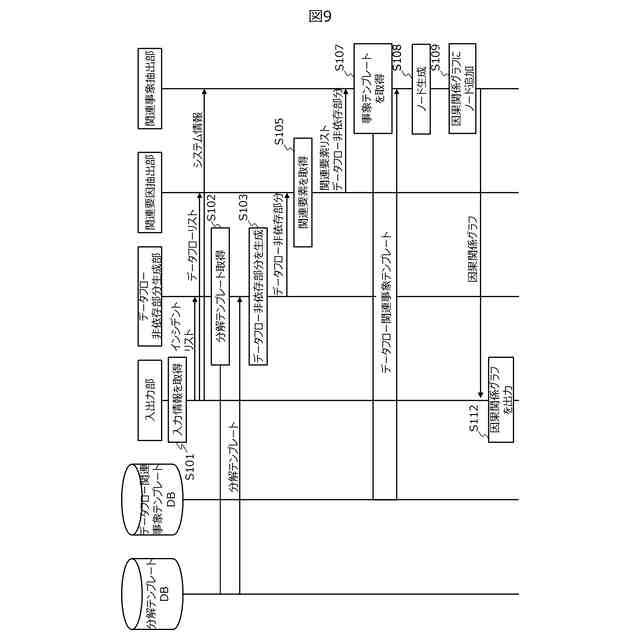

因果関係グラフ生成装置の動作の一例を説明するためのシーケンスチャートである。
データフロー非依存部分を生成する処理の一例を説明するための図である。
関連要素のリストを取得する処理の一例を説明するための図である。
ノードを生成する処理の一例を説明するための図である。
ノードをデータフロー非依存部分に追加する処理の一例を説明するための図である。
【発明を実施するための形態】
【００１０】
以下、本開示の実施形態について図面を参照して説明する。
（【００１１】以降は省略されています）
