発明の名称光学レンズ系
出願人株式会社コシナ
代理人弁理士法人綿貫国際特許・商標事務所
主分類G02B 13/00 20060101AFI20250715BHJP(光学)
要約【課題】ディストーションを減少でき、像面湾曲の発生を防止し、ペッツバール和と色収差を補正できる。
【解決手段】開口絞りSTOと、接合レンズと1枚の正レンズとが、それぞれ開口絞りSTOを隔ててレンズ構成が対称に配置され、全体として正の屈折力を有する部分対称群G1と、部分対称群G1よりも物体OBJ側に配置された1枚の最物体側負レンズL1と、部分対称群G1よりも像IMG側に配置された1枚の最像側負レンズL8と、を具備し、各接合レンズは、それぞれ開口絞りSTO側に凹面を向けている。

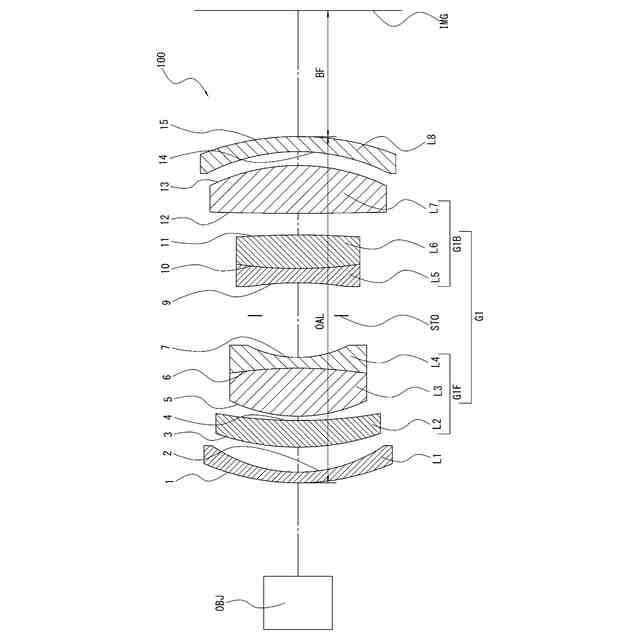

【選択図】図1
特許請求の範囲【請求項１】
開口絞りと、
接合レンズと１枚の正レンズとが、それぞれ前記開口絞りを隔ててレンズ構成が対称に配置され、全体として正の屈折力を有する部分対称群と、
前記部分対称群よりも物体側に配置された１枚の最物体側負レンズと、
前記部分対称群よりも像側に配置された１枚の最像側負レンズと、を具備し、
各前記接合レンズは、それぞれ開口絞り側に凹面を向けていることを特徴とする光学レンズ系。
続きを表示（約 1,000 文字）【請求項２】
前記最物体側負レンズは物体側に凸面を向けた負メニスカスレンズであり、
前記最像側負レンズは像側に凸面を向けた負メニスカスレンズであることを特徴とする請求項１記載の光学レンズ系。

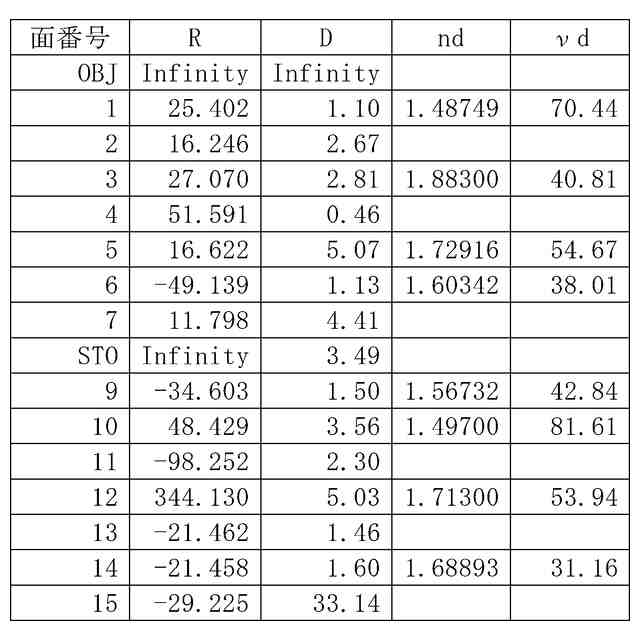

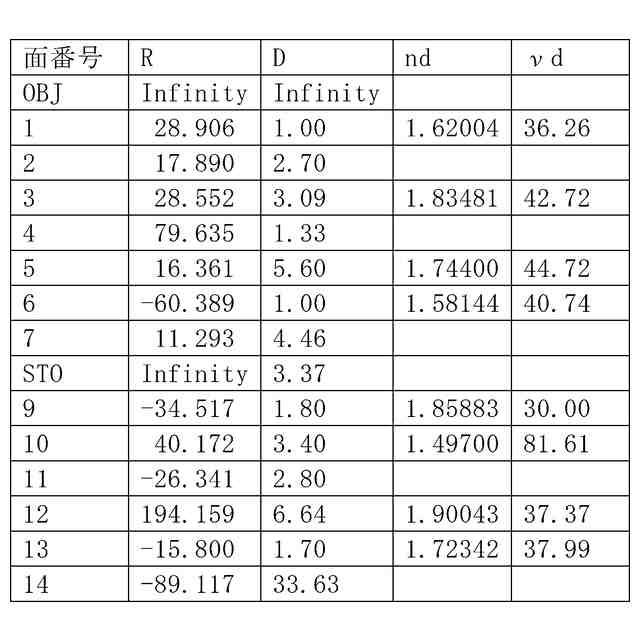

【請求項３】
前記部分対称群のうち前記開口絞りより像側に配置される正レンズのうち、少なくとも１枚がνｄ＞７０を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項４】
前記部分対称群のうち前記開口絞りより物体側に配置される正レンズのうち、少なくとも１枚がｎｄ＞１．７２を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。

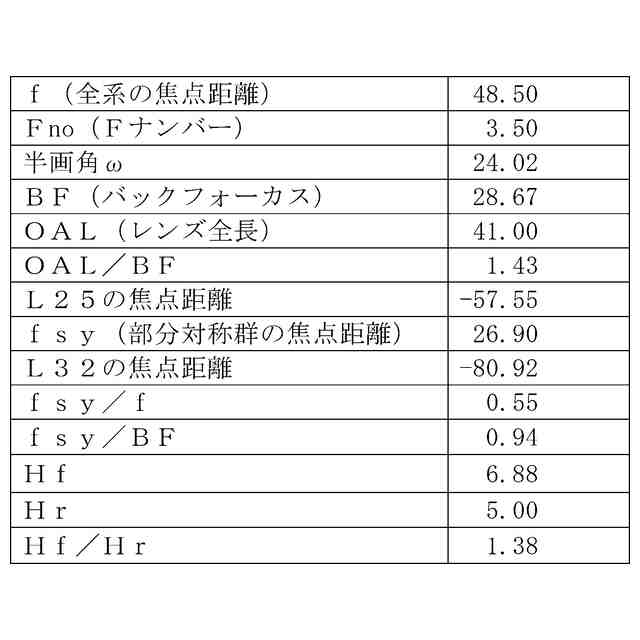

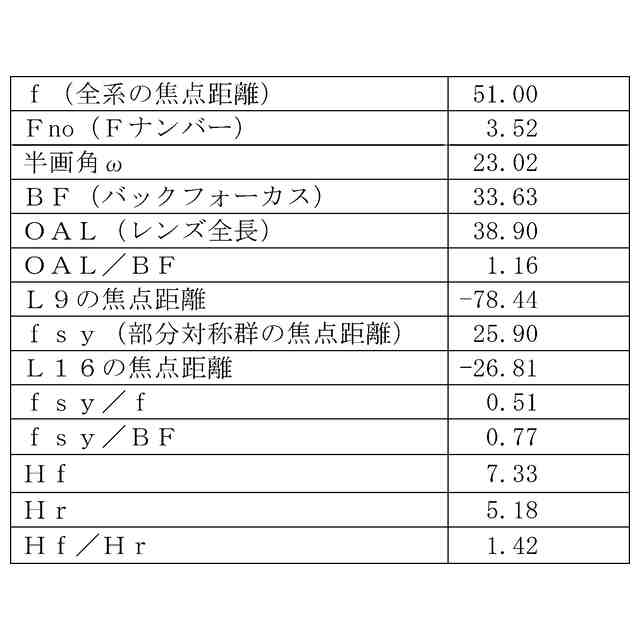

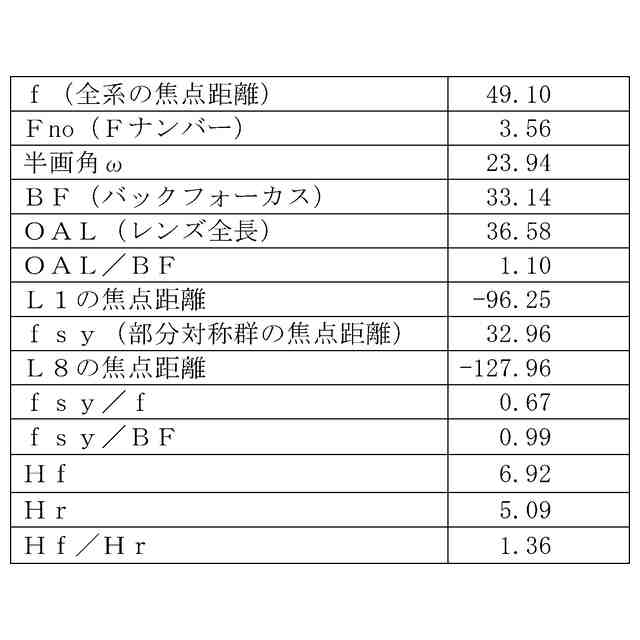

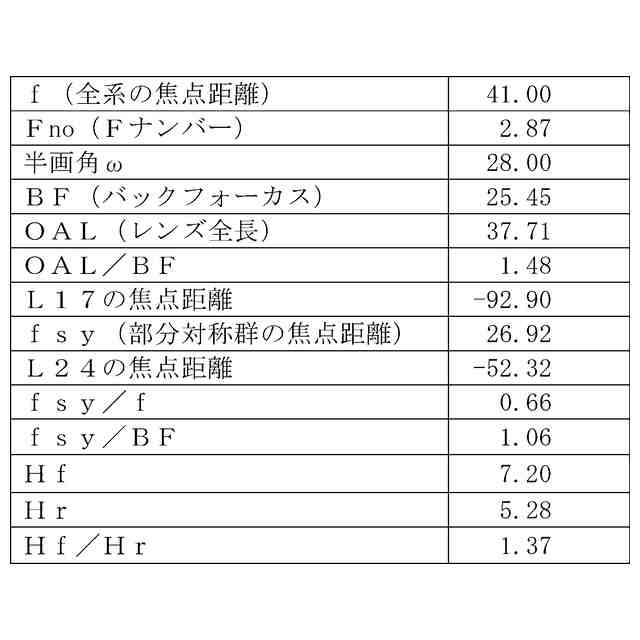

【請求項５】
無限遠から光軸上に結像する光束のうち、
前記部分対称群のうち前記開口絞りより物体側に配置されるレンズ群の中で最も光軸からの距離が離れた点における光軸からの距離をＨｆとし、
前記部分対称群のうち前記開口絞りより像側に配置されるレンズ群の中で最も光軸からの距離が離れた点における光軸からの距離をＨｒとしたとき、
１．２５＜Ｈｆ／Ｈｒ＜１．４５を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項６】
前記部分対称群の焦点距離をｆｓｙとし、全系の焦点距離をｆとしたとき、０．４８＜ｆｓｙ／ｆ＜０．７２を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項７】
前記部分対称群の焦点距離をｆｓｙとし、前記最像側負レンズの像側のレンズ面から結像面までの距離をＢＦとしたとき、０．７３＜ｆｓｙ／ＢＦ＜１．１５を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項８】
前記最物体側負レンズの物体側のレンズ面から前記最像側負レンズの像側のレンズ面までの距離をＯＡＬとし、前記最像側負レンズの像側のレンズ面から結像面までの距離をＢＦとしたとき、０．９＜ＯＡＬ／ＢＦ＜１．５５を満たすことを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項９】
全てのレンズが球面レンズのみで構成されていることを特徴とする請求項１又は請求項２記載の光学レンズ系。
【請求項１０】
無限遠から近距離までの合焦の際、光学系全体を物体側へ移動させることでフォーカスを行うことを特徴とする請求項１又は請求項２記載の光学レンズ系。

発明の詳細な説明【技術分野】
【０００１】
本発明は、レンズ交換式カメラ用レンズとしての光学レンズ系に関する。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来の写真及びビデオ撮影用機器等に用いられる光学レンズ系として特許文献１（特許第６５４８５９０号公報）に開示されているものがある。
特許文献１に開示されている光学レンズ系は、開口絞りを挟んでレンズ配置が対称となっているダブルガウスタイプである。ダブルガウスタイプの光学レンズ系は、光学系全体での対称性が高く、撮影距離変化による収差変動に強いとされている。
【先行技術文献】
【特許文献】
【０００３】
特許第６５４８５９０号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ダブルガウスタイプのようにレンズ配置が対称な部分を含む光学レンズ系は、上記のように光学系全体での対称性が高く、撮影距離変化による収差変動に強いが、一方でバックフォーカスが長いため製品全長が長くなってしまうという課題もある。
【０００５】
そこで、特許文献１に記載された構成では、ガウスタイプよりも像側に負レンズを配置してバックフォーカスを短縮し、製品全長を短くしている。しかし、ガウスタイプよりも像側に負レンズを配置したことにより、レンズの対称性が犠牲となってディストーションが大きくなってしまい、また像面湾曲の発生や、ペッツバール和と色収差が悪化するという課題があった。
【課題を解決するための手段】
【０００６】
本発明は、上記事情に鑑みてなされ、ダブルガウスタイプのようにレンズ配置が対称な部分を含むレンズにおいてディストーションを減少でき、像面湾曲の発生を防止し、ペッツバール和と色収差を補正できる光学レンズ系を提供することを目的とする。
【０００７】
本発明は、一実施形態として以下に記載するような解決手段により、前記課題を解決する。
すなわち、開口絞りと、接合レンズと１枚の正レンズとが、それぞれ前記開口絞りを隔ててレンズ構成が対称に配置され、全体として正の屈折力を有する部分対称群と、前記部分対称群よりも物体側に配置された１枚の最物体側負レンズと、前記部分対称群よりも像側に配置された１枚の最像側負レンズと、を具備し、各前記接合レンズは、それぞれ開口絞り側に凹面を向けていることを特徴とする。
この構成を採用することによって、パワー配置を開口絞りを挟んで完全に対称とすることでディストーション及び距離変動による性能劣化を減少させることができる。また、従来のダブルガウス型よりも負レンズを２枚追加しているので、像面湾曲の発生を防止し、ペッツバール和と色収差の補正をすることができる。
【０００８】
前記最物体側負レンズは物体側に凸面を向けた負メニスカスレンズであり、前記最像側負レンズは像側に凸面を向けた負メニスカスレンズであることを特徴とする。
最物体側負レンズと、最像側負レンズを両凹レンズにしてしまうと対称性が崩れ、距離変動による像面変動が生じ、倍率色収差が大きくなり、広角化を図ると周辺光量を維持できなくなるが、この構成によれば、対称性を維持し、距離変動による像面変動を生じさせず、倍率色収差を小さくし、広角化を図った場合に周辺光量を維持することができる。
【０００９】
前記部分対称群のうち前記開口絞りより像側に配置される正レンズのうち、少なくとも１枚がνｄ＞７０を満たすことを特徴とする。
この構成によれば色収差を改善することができる。
【００１０】
前記部分対称群のうち前記開口絞りより物体側に配置される正レンズのうち、少なくとも１枚がｎｄ＞１．７２を満たすことを特徴とする。
ｎｄ≦１．７２になってしまうと各正レンズの曲率半径が小さくなり、メリジオナル及びサジタルのコマ収差が大きくなってしまうが、この構成によれば各正レンズの曲率半径が大きくなり、メリジオナル及びサジタルのコマ収差を小さくすることができ、また製品全長を短くして小型化に寄与する。
