公開番号2025101259
公報種別公開特許公報(A)
公開日2025-07-07
出願番号2023217978
出願日2023-12-25
発明の名称放射線撮像装置
出願人浜松ホトニクス株式会社
代理人個人,個人,個人,個人
主分類G01T 7/00 20060101AFI20250630BHJP(測定;試験)
要約【課題】軽量化、及び、強度の低下の抑制の両立を図ることができる放射線撮像装置を提供する。

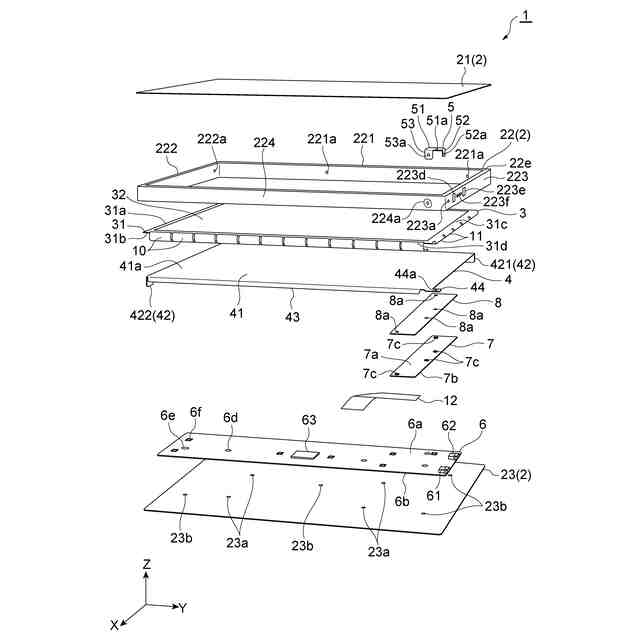

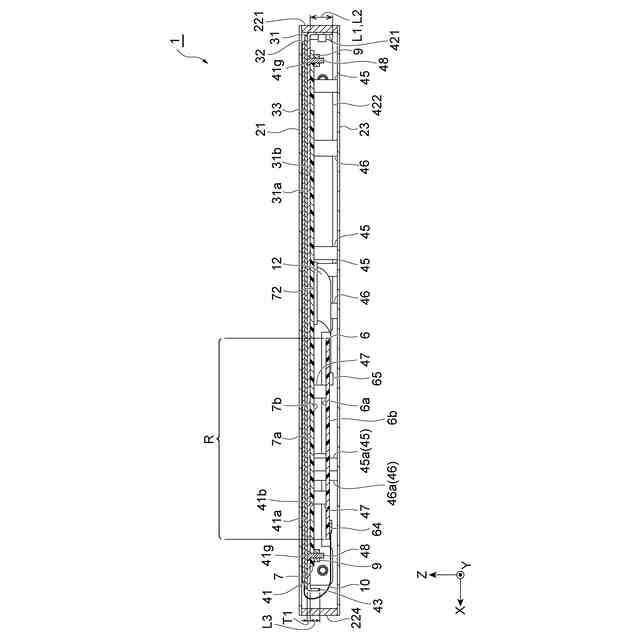

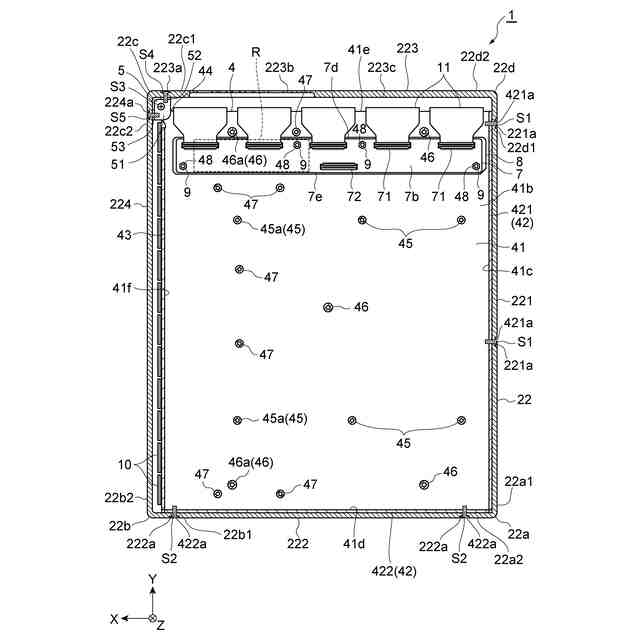

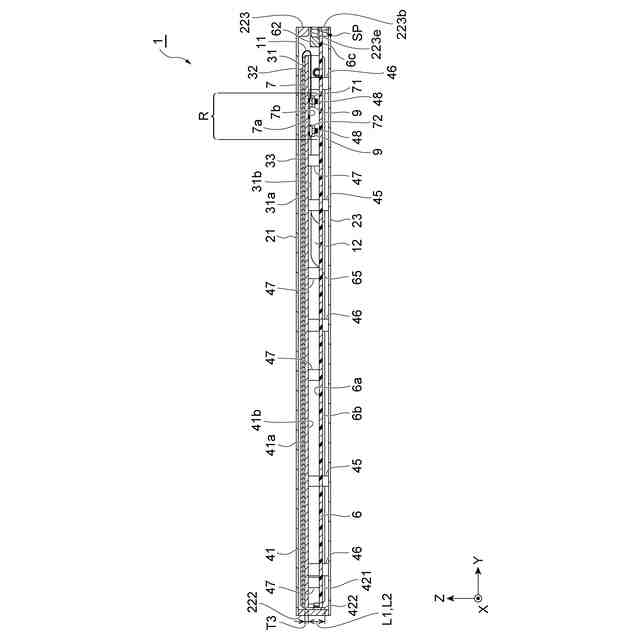

【解決手段】放射線を検出する検出パネル3と、検出パネル3に直交するZ軸方向に直交する平面に沿って延在する平板部41と、Z軸方向に沿って平板部41から延在し、平板部41と一体に形成された壁部421,422と、を有し、検出パネル3を支持する支持部材4と、検出パネル3において読み出された信号が検出パネル3から入力される第1配線基板6と、検出パネル3、支持部材4及び第1配線基板6を収容し、Z軸方向に沿って延在する側壁部材22を有する筐体2と、を備える。支持部材4は、壁部421,422と側壁部材22とがネジ止めされることにより、筐体2に固定され、Z軸方向に沿った壁部421,422の長さL1,L2は、Z軸方向に沿った平板部41の厚さT1より長い。

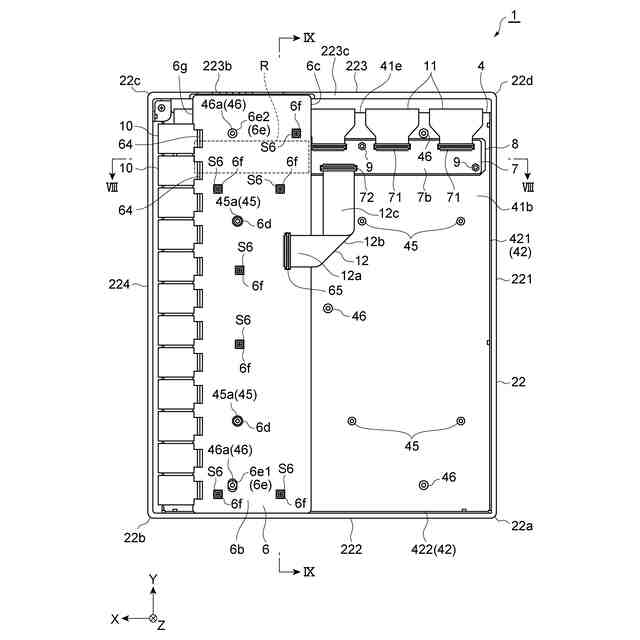

【選択図】図8

特許請求の範囲【請求項１】
放射線を検出する検出パネルと、

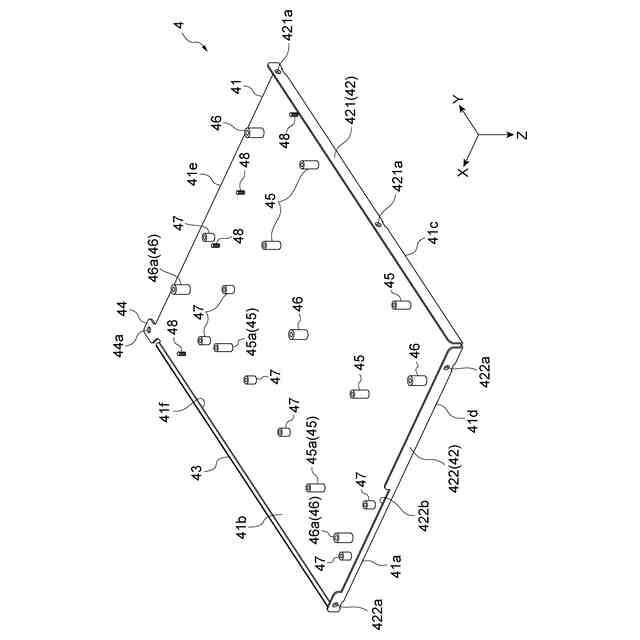

前記検出パネルに直交する第１方向に直交する平面に沿って延在する第１部分と、前記第１方向に沿って前記第１部分から延在し、前記第１部分と一体に形成された第２部分と、を有し、前記検出パネルを支持する支持部材と、
前記検出パネルにおいて読み出された信号が前記検出パネルから入力される配線基板と、

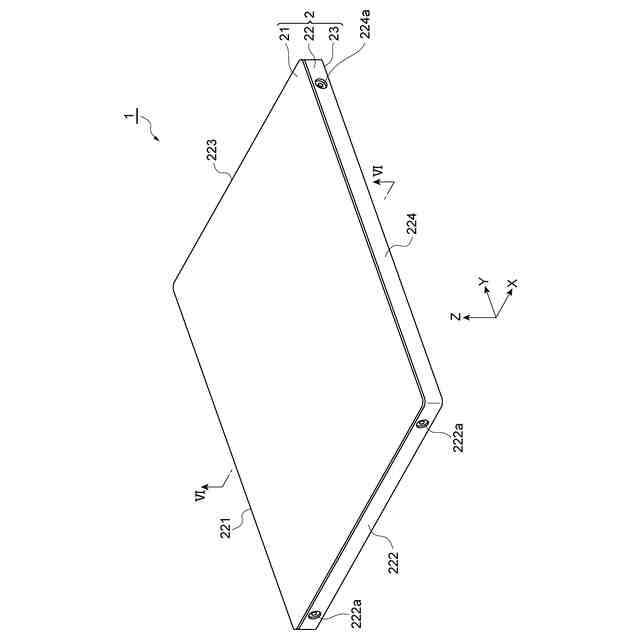

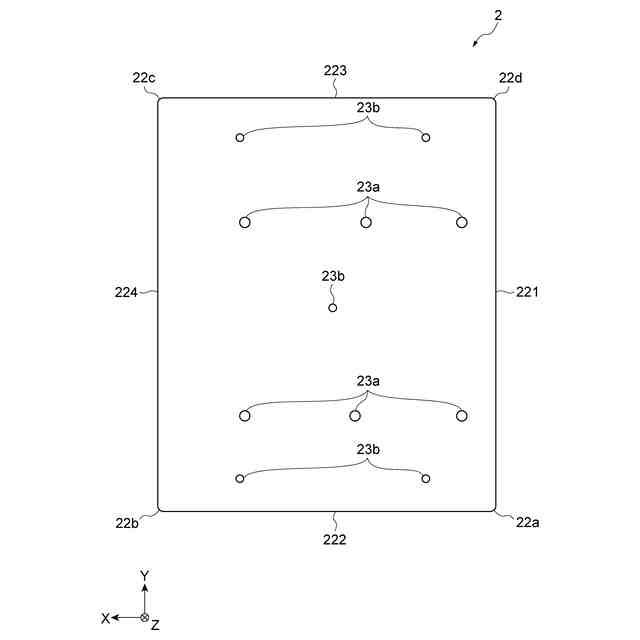

前記検出パネル、前記支持部材及び前記配線基板を収容し、前記第１方向に沿って延在する側壁部材を有する筐体と、を備え、
前記支持部材は、前記第２部分と前記側壁部材とがネジ止めされることにより、前記筐体に固定され、
前記第１方向に沿った前記第２部分の長さは、前記第１方向に沿った前記第１部分の厚さより長い、放射線撮像装置。
続きを表示（約 1,100 文字）【請求項２】
前記第１方向に沿った前記第１部分の厚さは、３ｍｍ以下である、
請求項１に記載の放射線撮像装置。
【請求項３】
前記第１方向に沿った前記第２部分の長さは、９ｍｍ以上である、
請求項１又は２に記載の放射線撮像装置。
【請求項４】
前記第１方向に沿った前記第２部分の長さは、前記第１方向に沿った前記第１部分の厚さの３倍以上である、
請求項１又は２に記載の放射線撮像装置。
【請求項５】
前記第２部分は、前記第１部分の端部から前記第１方向に沿って延在している、
請求項１又は２に記載の放射線撮像装置。
【請求項６】
前記筐体は、前記第１方向において互いに対向し、前記側壁部材によって互いに連結された蓋部及び底部を更に有し、
前記蓋部、前記側壁部材及び前記底部は、それぞれ別体として形成されている、
請求項１又は２に記載の放射線撮像装置。
【請求項７】
前記側壁部材は、前記第１方向に直交する第２方向に沿って延在する第１側壁部を有し、
前記支持部材は、前記第２部分と前記第１側壁部とが２箇所以上においてネジ止めされることにより、前記筐体に固定されている、
請求項１又は２に記載の放射線撮像装置。
【請求項８】
前記側壁部材は、前記第１方向に直交する第２方向に沿って延在する第１側壁部と、前記第１方向に直交すると共に前記第２方向に交差する第３方向に沿って延在し、前記第１側壁部に連結された第２側壁部と、を有し、
前記第２部分は、前記第１側壁部に対向する第１固定部と、前記第２側壁部に対向する第２固定部と、を有し、
前記支持部材は、前記第１固定部と前記第１側壁部とがネジ止めされると共に前記第２固定部と前記第２側壁部とがネジ止めされることにより、前記筐体に固定されている、
請求項１又は２に記載の放射線撮像装置。
【請求項９】
前記側壁部材は、前記第２側壁部に対向するように前記第１側壁部に連結された第３側壁部と、前記第１側壁部に対向するように前記第２側壁部及び前記第３側壁部に連結された第４側壁部と、を更に有し、
前記支持部材は、前記第３側壁部及び前記第４側壁部によって形成される前記側壁部材の角部にネジ止めされている、
請求項８に記載の放射線撮像装置。
【請求項１０】
前記筐体と前記支持部材とは別体に形成されたブラケットを更に備え、
前記支持部材は、前記ブラケットを介して前記側壁部材の前記角部にネジ止めされている、
請求項９に記載の放射線撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本開示は、放射線撮像装置に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
検出パネル（放射線検出パネル）と、検出パネルを支持する支持部材と、検出パネルから出力される電気信号の処理等を行う配線基板（回路基板）と、検出パネル、支持部材及び配線基板を収容する筐体と、を備える放射線撮像装置（放射線検出装置）が知られている（例えば、特許文献１参照）。上述したような放射線撮像装置では、支持部材が、スペーサを介して筐体に固定される。
【先行技術文献】
【特許文献】
【０００３】
特開２０１９－１１３４０１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上述したような放射線撮像装置では、放射線撮像装置の軽量化が望まれている。放射線撮像装置を軽量化するために、支持部材の厚さを薄くすることが考えられるが、この場合、放射線撮像装置の強度が低下するおそれがある。放射線撮像装置の強度の低下を抑制するために、支持部材を筐体に固定することが考えられるが、上述のように放射線撮像装置の軽量化のために支持部材の厚さを薄くすると、支持部材を筐体に固定し難くなるという問題が生じ得る。
【０００５】
本開示の一側面は、軽量化、及び、強度の低下の抑制の両立を図ることができる放射線撮像装置を提供することを目的とする。
【課題を解決するための手段】
【０００６】
本開示は、［１］～［１３］の放射線撮像装置を含む。
【０００７】
［１］放射線を検出する検出パネルと、
前記検出パネルに直交する第１方向に直交する平面に沿って延在する第１部分と、前記第１方向に沿って前記第１部分から延在し、前記第１部分と一体に形成された第２部分と、を有し、前記検出パネルを支持する支持部材と、
前記検出パネルにおいて読み出された信号が前記検出パネルから入力される配線基板と、
前記検出パネル、前記支持部材及び前記配線基板を収容し、前記第１方向に沿って延在する側壁部材を有する筐体と、を備え、
前記支持部材は、前記第２部分と前記側壁部材とがネジ止めされることにより、前記筐体に固定され、
前記第１方向に沿った前記第２部分の長さは、前記第１方向に沿った前記第１部分の厚さより長い、放射線撮像装置。
【０００８】
上記［１］の放射線撮像装置では、支持部材において、第１方向に直交する平面に沿って延在する第１部分に対して、第１方向に沿って第１部分の厚さよりも長く延在する第２部分が設けられている。これにより、支持部材の強度の低下を抑制しつつ、第１部分を薄型化することによって支持部材の軽量化を図ることができる。また、このように第１部分の厚さよりも長い長さの第２部分を筐体の側壁部材にネジ止めすることにより、筐体に対して支持部材を安定的に固定することができる。従って、上記［１］の構成によれば、放射線撮像装置の軽量化、及び、放射線撮像装置の強度の低下の抑制の両立を図ることができる。
【０００９】
［２］前記第１方向に沿った前記第１部分の厚さは、３ｍｍ以下である、［１］の放射線撮像装置。
【００１０】
上記［２］の構成によれば、支持部材を効果的に軽量化することができ、ひいては放射線撮像装置を効果的に軽量化することができる。
（【００１１】以降は省略されています）
