発明の名称放射線撮像装置、および、放射線撮像システム
出願人キヤノン株式会社
代理人弁理士法人大塚国際特許事務所
主分類G01T 1/20 20060101AFI20250626BHJP(測定;試験)
要約【課題】放射線の検出精度の向上に有利な技術を提供する。
【解決手段】行列状に配された複数の画素であって、少なくとも第1画素および第2画素を含む複数の画素と、複数の駆動線を介して前記複数の画素を制御する駆動回路と、前記複数の画素から信号が出力される複数の信号線と、を備え、前記第1画素および前記第2画素の各々は、前記放射線画像を取得するための画像用素子と、入射する放射線の線量を取得するための検出用素子と、を備え、前記第1画素に配された前記検出用素子および前記第2画素に配された前記検出用素子は、前記複数の信号線のうち同じ信号線に接続され、前記駆動回路は、前記第1画素に配された前記検出用素子および前記第2画素に配された前記検出用素子が同じタイミングで前記同じ信号線に信号を出力するように、前記第1画素に配された前記検出用素子および前記第2画素に配された前記検出用素子を制御する。
【選択図】図2
特許請求の範囲【請求項１】
行列状に配された複数の画素であって、少なくとも第１画素および第２画素を含む複数の画素と、
複数の駆動線を介して前記複数の画素を制御する駆動回路と、
前記複数の画素から信号が出力される複数の信号線と、
を備え、
前記第１画素および前記第２画素の各々は、放射線画像を取得するための画像用素子と、入射する放射線の線量を取得するための検出用素子と、を備え、
前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子は、前記複数の信号線のうち同じ信号線に接続され、
前記駆動回路は、前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子が同じタイミングで前記同じ信号線に信号を出力するように、前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子を制御することを特徴とする放射線撮像装置。
続きを表示（約 1,400 文字）【請求項２】
前記第１画素および前記第２画素は、互いに隣り合うように配されていることを特徴とする請求項１に記載の放射線撮像装置。
【請求項３】
前記第１画素および前記第２画素は、前記複数の駆動線が延びる方向に、互いに隣り合うように配されていることを特徴とする請求項１に記載の放射線撮像装置。
【請求項４】
前記第１画素および前記第２画素にそれぞれ配された前記検出用素子は、前記複数の駆動線のうち同じ駆動線に接続されていることを特徴とする請求項１に記載の放射線撮像装置。
【請求項５】
前記第１画素および前記第２画素にそれぞれ配された前記検出用素子は、前記複数の駆動線のうち前記第１画素および前記第２画素にそれぞれ配された前記画像用素子が接続された駆動線とは異なる駆動線に接続されていることを特徴とする請求項１に記載の放射線撮像装置。
【請求項６】
前記複数の画素は、第３画素および第４画素をさらに含み、
前記第３画素および前記第４画素の各々は、前記画像用素子と前記検出用素子とをそれぞれ備え、
前記第３画素に配された前記検出用素子および前記第４画素に配された前記検出用素子は、前記同じ信号線に接続され、
放射線の照射中に、前記駆動回路は、前記第３画素に配された前記検出用素子および前記第４画素に配された前記検出用素子が同じタイミングで前記同じ信号線に信号を出力するように制御することを特徴とする請求項１に記載の放射線撮像装置。
【請求項７】
放射線の照射中に、前記駆動回路は、前記第１画素、前記第２画素、前記第３画素および前記第４画素にそれぞれ配された前記検出用素子が同じタイミングで前記同じ信号線に信号を出力するように制御することを特徴とする請求項６に記載の放射線撮像装置。
【請求項８】
前記第３画素および前記第４画素は、互いに隣り合うように配されていることを特徴とする請求項６に記載の放射線撮像装置。
【請求項９】
前記第１画素および前記第２画素は、前記複数の駆動線が延びる方向に、互いに隣り合うように配され、
前記第３画素および前記第４画素は、前記延びる方向に、互いに隣り合うように配され、
前記延びる方向と交差する方向に、前記第１画素および前記第２画素の組合せと、前記第３画素および前記第４画素の組合せと、の間に、前記複数の画素のうち前記画像用素子を備える画素が配されていることを特徴とする請求項６に記載の放射線撮像装置。
【請求項１０】
前記複数の画素は、第５画素および第６画素をさらに含み、
前記第５画素および前記第６画素の各々は、前記画像用素子と前記検出用素子とをそれぞれ備え、
前記第５画素に配された前記検出用素子および前記第６画素に配された前記検出用素子は、前記複数の信号線のうち前記同じ信号線とは別の第２信号線に接続され、
放射線の照射中に、前記駆動回路は、前記第５画素に配された前記検出用素子および前記第６画素に配された前記検出用素子が同じタイミングで前記第２信号線に信号を出力するように制御することを特徴とする請求項１に記載の放射線撮像装置。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
本発明は、放射線撮像装置、および、放射線撮像システムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
放射線撮像装置において、放射線撮像装置に入射する放射線の線量を検出し撮像制御に用いることが知られている。そのような撮像制御の技術として、自動露出制御（ＡＥＣ）が挙げられる。特許文献１には、ＡＥＣ機能が搭載された放射線画像検出装置が示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－１３５３８９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１には、放射線画像を生成するための通常の画素の他に、１つの画素を放射線画像用の主画素と照射情報を取得するための副画素とに分割した複合画素が配されることが示されている。しかしながら、１つの画素を主画素と副画素とに分割すると、画素を分割しない場合と比較して、それぞれの画素の面積が小さくなるため、入射する放射線を検出する感度が下がり、照射情報を検出する精度が低下してしまう可能性がある。
【０００５】
本発明は、放射線の検出精度の向上に有利な技術を提供することを目的とする。
【課題を解決するための手段】
【０００６】
上記課題に鑑みて、本発明の実施形態に係る放射線撮像装置は、行列状に配された複数の画素であって、少なくとも第１画素および第２画素を含む複数の画素と、複数の駆動線を介して前記複数の画素を制御する駆動回路と、前記複数の画素から信号が出力される複数の信号線と、を備え、前記第１画素および前記第２画素の各々は、前記放射線画像を取得するための画像用素子と、入射する放射線の線量を取得するための検出用素子と、を備え、前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子は、前記複数の信号線のうち同じ信号線に接続され、前記駆動回路は、前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子が同じタイミングで前記同じ信号線に信号を出力するように、前記第１画素に配された前記検出用素子および前記第２画素に配された前記検出用素子を制御することを特徴とする。
【発明の効果】
【０００７】
本発明によれば、放射線の検出精度の向上に有利な技術を提供することができる。
【図面の簡単な説明】
【０００８】

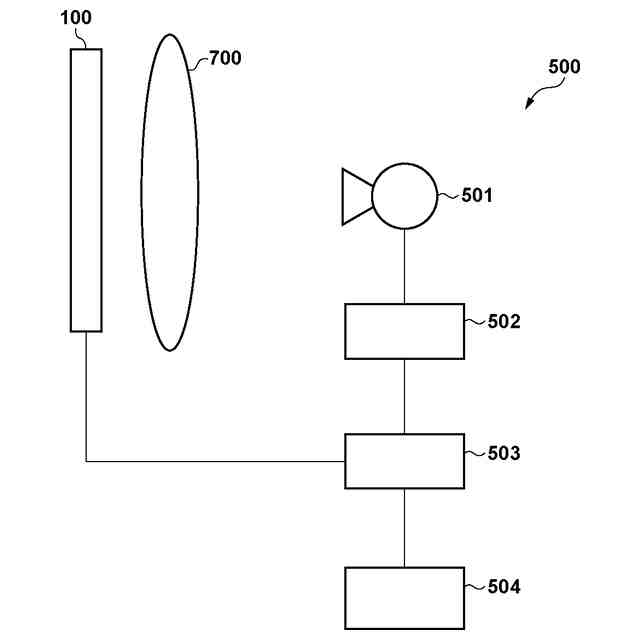

本実施形態の放射線撮像装置を含む放射線撮像システムの構成例を示す図。

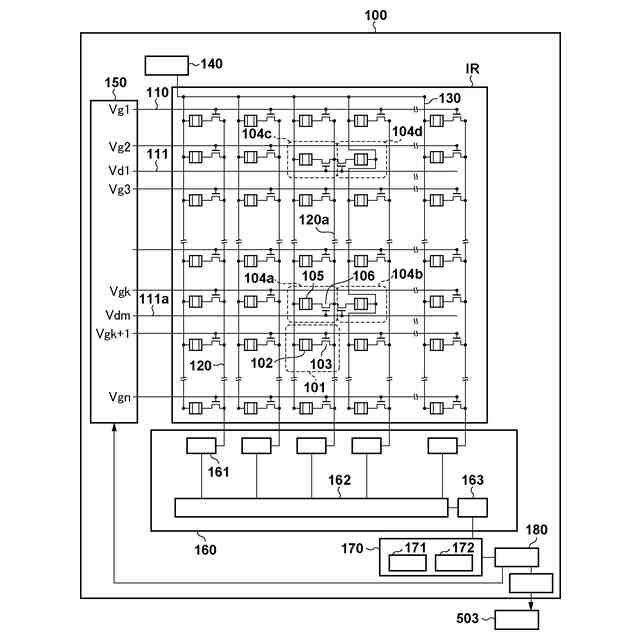

本実施形態の放射線撮像装置の構成例を示す図。

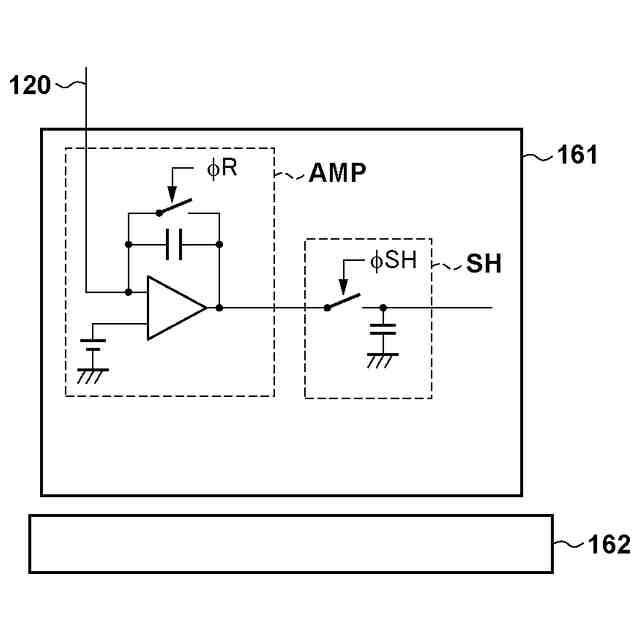

図２の放射線撮像装置の増幅回路の構成例を示す図。

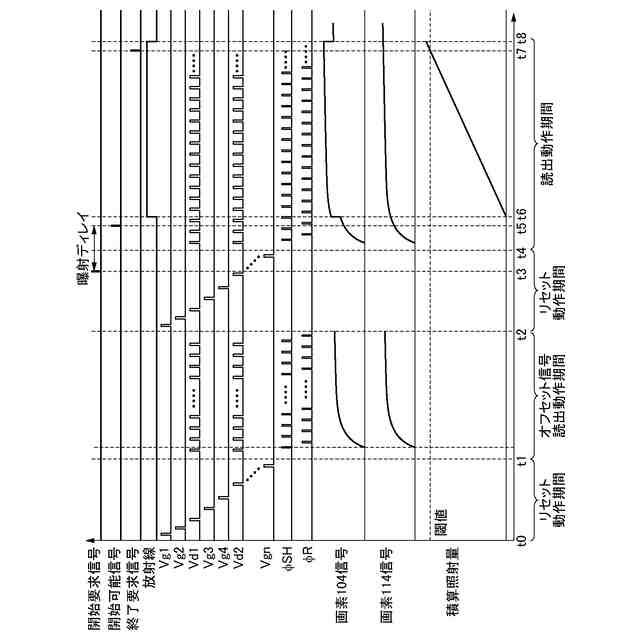

図２の放射線撮像装置の動作例を示すタイミング図。

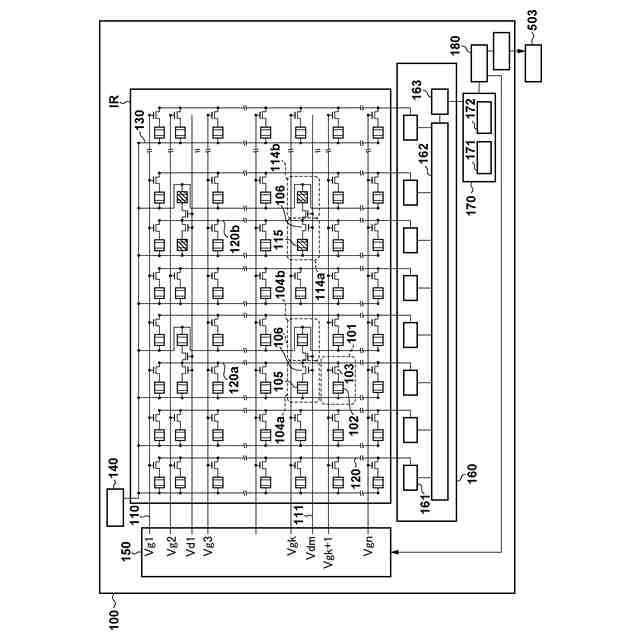

本実施形態の放射線撮像装置の構成例を示す図。

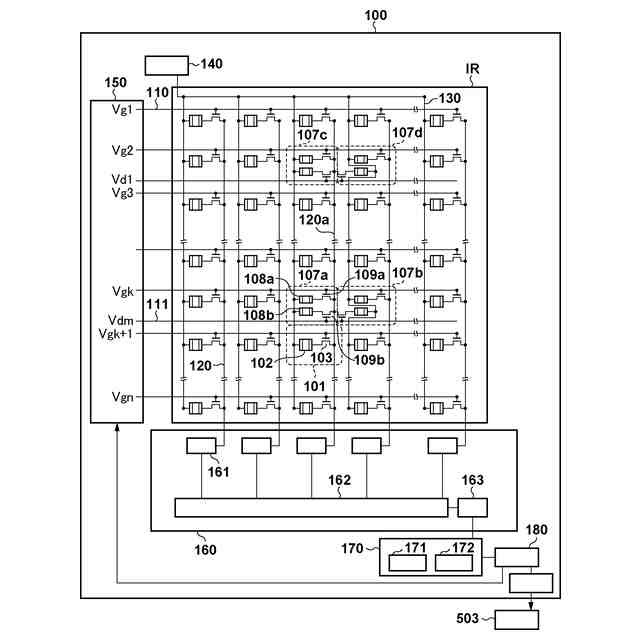

本実施形態の放射線撮像装置の構成例を示す図。

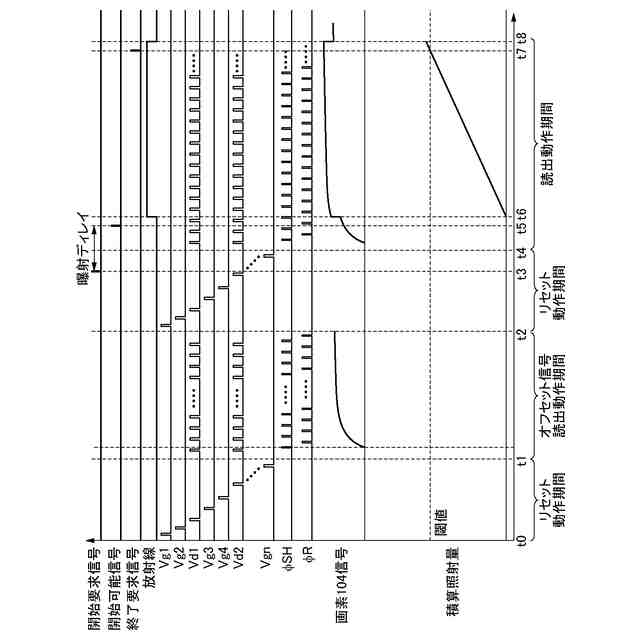

図５の放射線撮像装置の動作例を示すタイミング図。

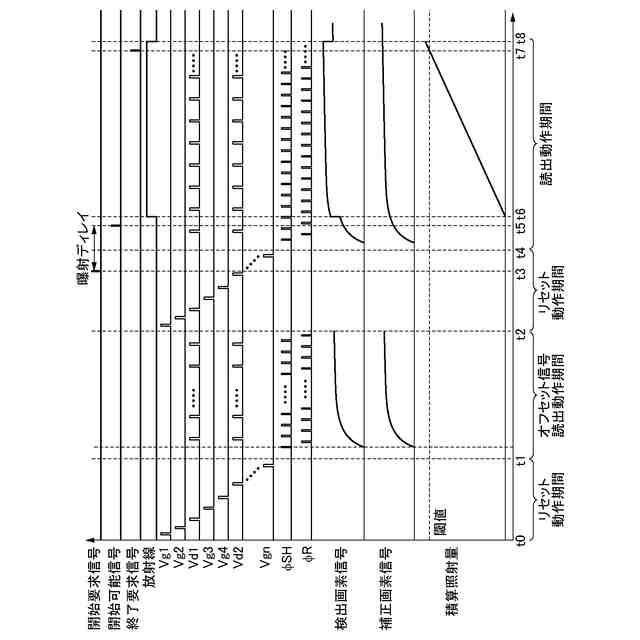

図６の放射線撮像装置の動作例を示すタイミング図。

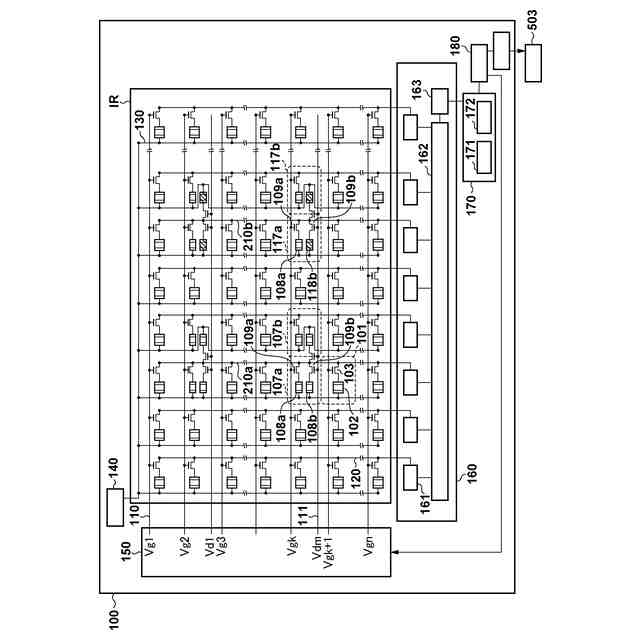

本実施形態の放射線撮像装置の構成例を示す図。
本実施形態の放射線撮像装置の構成例を示す図。
【発明を実施するための形態】
【０００９】
以下、添付図面を参照して実施形態を詳しく説明する。なお、以下の実施形態は特許請求の範囲に係る発明を限定するものではない。実施形態には複数の特徴が記載されているが、これらの複数の特徴の全てが発明に必須のものとは限らず、また、複数の特徴は任意に組み合わせられてもよい。さらに、添付図面においては、同一若しくは同様の構成に同一の参照番号を付し、重複した説明は省略する。
【００１０】
また、本開示における放射線は、放射線崩壊によって放出される粒子（光子を含む）が作るビームであるα線、β線、γ線などの他に、同程度以上のエネルギを有するビーム、例えば、Ｘ線や粒子線、宇宙線なども含みうる。
