公開番号2025098691
公報種別公開特許公報(A)
公開日2025-07-02
出願番号2023215008
出願日2023-12-20
発明の名称自励発振回路、エナジーハーベスティングシステム
出願人旭化成エレクトロニクス株式会社
代理人弁理士法人RYUKA国際特許事務所
主分類H02M 3/338 20060101AFI20250625BHJP(電力の発電,変換,配電)
要約【課題】自励発振回路は、広い範囲の入力電圧において変換効率が高く、且つ、間欠発振に至らないことが好ましい。

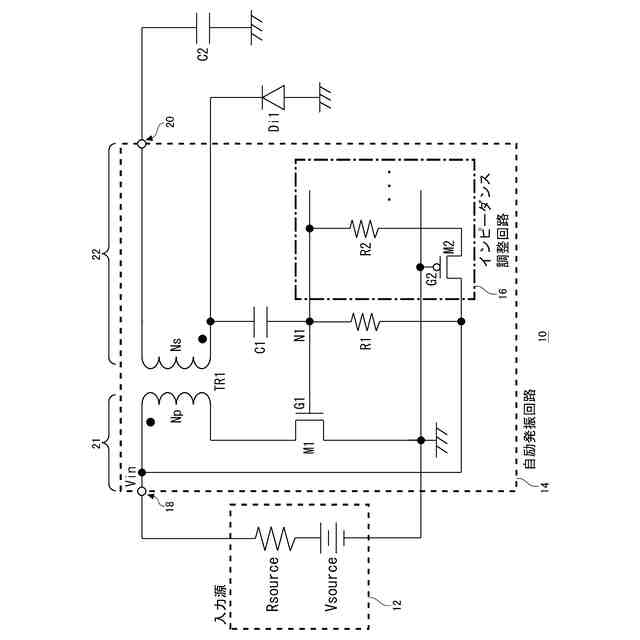

【解決手段】入力源から供給される入力電圧を昇圧する自励発振回路であって、一次巻線と二次巻線とを有するトランスと、前記トランスの前記一次巻線に接続され、前記入力源から前記一次巻線に供給される直流電流を制御する第1スイッチング素子と、前記入力電圧に基づいて、前記トランスの前記二次巻線が接続される二次側回路のインピーダンスを調整するインピーダンス調整回路とを備える自励発振回路を提供する。
【選択図】図1
特許請求の範囲【請求項１】
入力源から供給される入力電圧を昇圧する自励発振回路であって、
一次巻線と二次巻線とを有するトランスと、
前記トランスの前記一次巻線に接続され、前記入力源から前記一次巻線に供給される直流電流を制御する第１スイッチング素子と、
前記入力電圧に基づいて、前記トランスの前記二次巻線が接続される二次側回路のインピーダンスを調整するインピーダンス調整回路と
を備える自励発振回路。
続きを表示（約 930 文字）【請求項２】
前記インピーダンス調整回路は、前記第１スイッチング素子の制御端子に接続されている
請求項１に記載の自励発振回路。
【請求項３】
前記自励発振回路は、前記トランスの前記二次巻線とグランド端子との間に設けられた第１抵抗を更に備え、
前記インピーダンス調整回路は、
前記第１抵抗と並列に設けられた第２抵抗と、
前記第２抵抗と直列に設けられた第２スイッチング素子と
を備え、
前記第２スイッチング素子の制御端子には、前記入力電圧が入力される
請求項１または２に記載の自励発振回路。
【請求項４】
前記インピーダンス調整回路は、
前記第１抵抗および前記第２抵抗と並列に設けられた第３抵抗と、
前記第３抵抗と直列に設けられた第３スイッチング素子と
を更に備え、
前記第３スイッチング素子の制御端子には、前記入力電圧が入力される
請求項３に記載の自励発振回路。
【請求項５】
前記第３スイッチング素子の閾値電圧と、前記第２スイッチング素子の閾値電圧は異なる
請求項４に記載の自励発振回路。
【請求項６】
前記自励発振回路は、
一端が前記トランスの前記二次巻線に接続され、他端が前記入力源が接続される入力端子と前記トランスの前記一次巻線との間に接続された第１抵抗を更に備え、
前記インピーダンス調整回路は、
前記第１抵抗と並列に設けられた第２抵抗と、
前記第２抵抗と直列に設けられた第２スイッチング素子と
を備え、
前記第２スイッチング素子の制御端子は、グランド端子に接続されている
請求項１に記載の自励発振回路。
【請求項７】
前記インピーダンス調整回路は、前記入力電圧が閾値電圧以上になると、前記二次側回路のインピーダンスを低下させる
請求項１に記載の自励発振回路。
【請求項８】
前記入力源と、
請求項１に記載の自励発振回路と
を備えるエナジーハーベスティングシステム。

発明の詳細な説明【技術分野】
【０００１】
本発明は、自励発振回路、エナジーハーベスティングシステムに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
従来、間欠発振の周期を長くするために起動抵抗を大きくしても、起動時や出力電力が大きくなった時の垂下状態時に、負荷の大小に依らず装置を円滑に起動して発振を安定に継続するスイッチング電源装置が知られている。（例えば、特許文献１参照）。
［先行技術文献］
［特許文献］
［特許文献１］特開２００１－１２８４５３号公報
【発明の概要】
【発明が解決しようとする課題】
【０００３】
自励発振回路は、広い範囲の入力電圧において変換効率が高く、且つ、間欠発振に至らないことが好ましい。
【課題を解決するための手段】
【０００４】
本発明の第１の態様においては、自励発振回路を提供する。上記自励発振回路は、入力源から供給される入力電圧を昇圧してよい。上記いずれかの自励発振回路は、一次巻線と二次巻線とを有するトランスを備えてよい。上記いずれかの自励発振回路は、前記トランスの前記一次巻線に接続され、前記入力源から前記一次巻線に供給される直流電流を制御する第１スイッチング素子を備えてよい。上記いずれかの自励発振回路は、前記入力電圧に基づいて、前記トランスの前記二次巻線が接続される二次側回路のインピーダンスを調整するインピーダンス調整回路を備えてよい。
【０００５】
上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記第１スイッチング素子の制御端子に接続されていてよい。
【０００６】

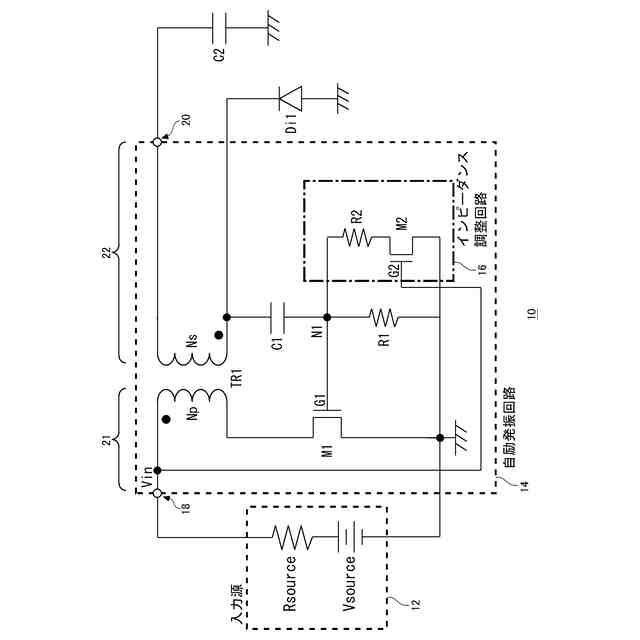

上記いずれかの自励発振回路は、前記トランスの前記二次巻線とグランド端子との間に設けられた第１抵抗を更に備えてよい。上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記第１抵抗と並列に設けられた第２抵抗を備えてよい。上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記第２抵抗と直列に設けられた第２スイッチング素子を備えてよい。上記いずれかの自励発振回路において、前記第２スイッチング素子の制御端子には、前記入力電圧が入力されてよい。
【０００７】

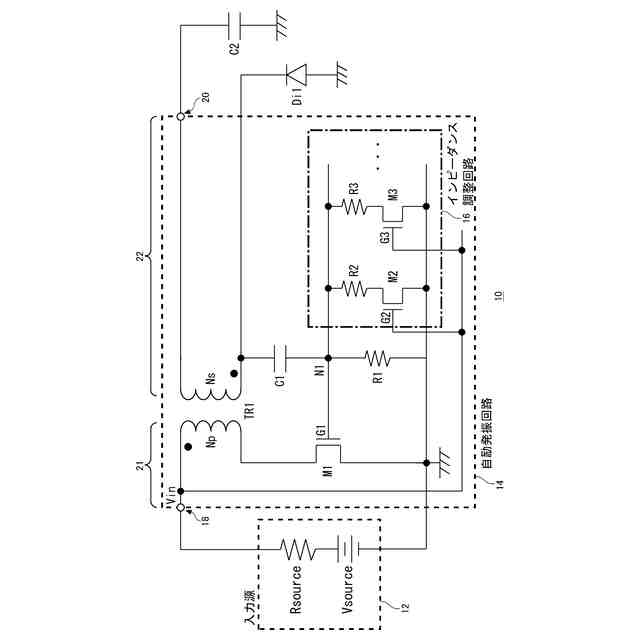

上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記第１抵抗および前記第２抵抗と並列に設けられた第３抵抗を更に備えてよい。上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記第３抵抗と直列に設けられた第３スイッチング素子を更に備えてよい。上記いずれかの自励発振回路において、前記第３スイッチング素子の制御端子には、前記入力電圧が入力されてよい。
【０００８】
上記いずれかの自励発振回路において、前記第３スイッチング素子の閾値電圧と、前記第２スイッチング素子の閾値電圧は異なっていてよい。
【０００９】

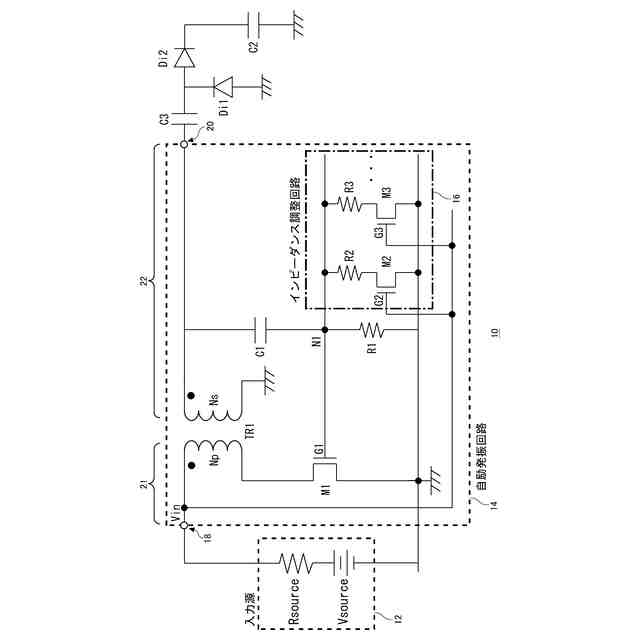

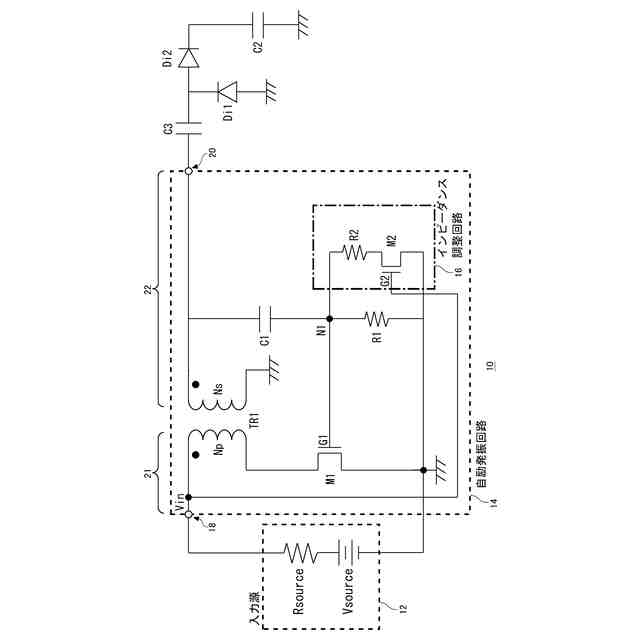

上記いずれかの前記自励発振回路は、一端が前記トランスの前記二次巻線に接続され、他端が前記入力源が接続される入力端子と前記トランスの前記一次巻線との間に接続された第１抵抗を更に備えてよい。上記いずれかの前記自励発振回路において、前記インピーダンス調整回路は、前記第１抵抗と並列に設けられた第２抵抗を備えてよい。上記いずれかの前記自励発振回路において、前記インピーダンス調整回路は、前記第２抵抗と直列に設けられた第２スイッチング素子を備えてよい。上記いずれかの前記自励発振回路において、前記第２スイッチング素子の制御端子は、グランド端子に接続されていてよい。
【００１０】
上記いずれかの自励発振回路において、前記インピーダンス調整回路は、前記入力電圧が閾値電圧以上になると、前記二次側回路のインピーダンスを低下させてよい。
（【００１１】以降は省略されています）
