公開番号2025096916
公報種別公開特許公報(A)
公開日2025-06-30
出願番号2023212908
出願日2023-12-18
発明の名称カラーチャート生成装置およびカラーチャート生成方法
出願人ローランドディー.ジー.株式会社
代理人個人,個人,個人,個人
主分類G01J 3/52 20060101AFI20250623BHJP(測定;試験)
要約【課題】複数のカラーパッチを有するカラーチャートから、ユーザが所望する色が示されたカラーパッチを選択し易い。
【解決手段】カラーチャート生成装置100は、複数のカラーパッチP1を有するカラーチャートCT1を生成する装置である。カラーチャート生成装置100は、予め定められた色空間S1における座標に沿って、複数のカラーパッチP1を配列したカラーチャートCT1を生成する生成部113と、複数のカラーパッチP1の配列に対応する色相情報C10をカラーチャートCT1に付与する色相情報付与部117と、を備えている。

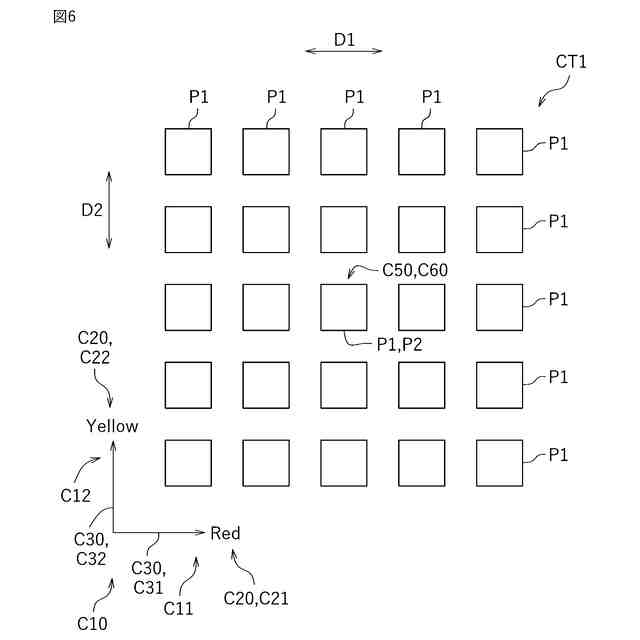

【選択図】図6
特許請求の範囲【請求項１】
複数のカラーパッチを有するカラーチャートを生成するカラーチャート生成装置であって、
予め定められた色空間における座標に沿って、前記複数のカラーパッチを配列した前記カラーチャートを生成する生成部と、
前記複数のカラーパッチの配列に対応する色相情報を前記カラーチャートに付与する色相情報付与部と、
を備えた、カラーチャート生成装置。
続きを表示（約 1,000 文字）【請求項２】
前記生成部によって配列された前記複数のカラーパッチのうち、中央に配置された中央パッチが示す色を中央色として取得する中央色取得部を備え、
前記色相情報付与部は、前記中央色取得部によって取得された前記中央色の色相角を基準とした前記色相情報を前記カラーチャートに付与する、請求項１に記載されたカラーチャート生成装置。
【請求項３】
ユーザによって指定された指定色を取得する指定色取得部を備え、
前記生成部は、前記色空間における座標に沿って、前記複数のカラーパッチの何れかに前記指定色が含まれるように前記複数のカラーパッチを配列した前記カラーチャートを生成する、請求項１に記載されたカラーチャート生成装置。
【請求項４】
前記色相情報付与部は、前記指定色取得部によって取得された前記指定色の色相角を基準とした前記色相情報を前記カラーチャートに付与する、請求項３に記載されたカラーチャート生成装置。
【請求項５】

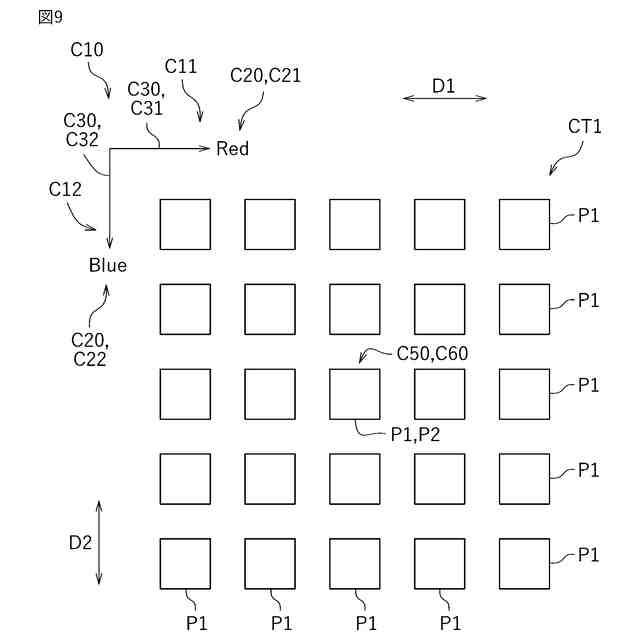

前記複数のカラーパッチは、第１軸と、前記第１軸と交差する第２軸とに沿って配列されており、
前記色相情報付与部は、前記色相情報として、前記第１軸に沿った色の色相に関する第１色相情報と、前記第２軸に沿った色の色相に関する第２色相情報を前記カラーチャートに付与する、請求項１に記載されたカラーチャート生成装置。
【請求項６】
前記色相情報付与部は、前記色相情報として、色相環を２４等分した色相である２４色相の色相名称を前記カラーチャートに付与する、請求項１から５までの何れか１つに記載されたカラーチャート生成装置。
【請求項７】
前記色相情報付与部は、前記色相情報として、前記色相名称が示す色相の方向を示す色相矢印を前記カラーチャートに付与する、請求項６に記載されたカラーチャート生成装置。
【請求項８】
複数のカラーパッチを有するカラーチャートを生成するカラーチャート生成方法であって、
予め定められた色空間における座標に沿って、前記複数のカラーパッチを配列した前記カラーチャートを生成する生成工程と、
前記複数のカラーパッチの配列に対応する色相情報を前記カラーチャートに付与する色相情報付与工程と、
を包含する、カラーチャート生成方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、カラーチャート生成装置およびカラーチャート生成方法に関する。詳しくは、本発明は、複数のカラーパッチを有するカラーチャートを生成するカラーチャート生成装置、および、当該カラーチャートを生成するカラーチャート生成方法に関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
例えば特許文献１には、複数の色のカラーパッチを備えるカラーチャートの画像データを生成する画像処理装置が開示されている。画像処理装置は、指定色の測定値を基準色として設定する設定部と、カラーチャートの画像データを生成する画像データ生成部と、を備えている。
【０００３】
画像データ生成部は、設定部によって設定された基準色を中心として、複数のカラーパッチが二次元的に並ぶように、複数のカラーパッチを配列する。このとき、同一行または同一列内において隣接するカラーパッチにおいて、均等色空間上の色差が等間隔になるように計算された画素値からなる画像データを生成する。
【先行技術文献】
【特許文献】
【０００４】
特開２０１１－６１５１９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
ところで、特許文献１に開示されたカラーチャートでは、似通った色を示す複数のカラーパッチが二次元的に隣接するように配列されている。そのため、ユーザは、カラーチャートを見て、複数のカラーパッチから所望の色を示すカラーパッチを見付けることが困難であった。
【０００６】
本発明はかかる点に鑑みてなされたものであり、その目的は、複数のカラーパッチを有するカラーチャートから、ユーザが所望する色が示されたカラーパッチを選択し易いカラーチャートを生成可能なカラーチャート生成装置およびカラーチャート生成方法を提供することである。
【課題を解決するための手段】
【０００７】
本発明に係るカラーチャート生成装置は、複数のカラーパッチを有するカラーチャートを生成するカラーチャート生成装置である。前記カラーチャート生成装置は、予め定められた色空間における座標に沿って、前記複数のカラーパッチを配列した前記カラーチャートを生成する生成部と、前記複数のカラーパッチの配列に対応する色相情報を前記カラーチャートに付与する色相情報付与部と、を備えている。
【０００８】
本発明に係るカラーチャート生成方法は、複数のカラーパッチを有するカラーチャートを生成するカラーチャート生成方法である。前記カラーチャート生成方法は、予め定められた色空間における座標に沿って、前記複数のカラーパッチを配列した前記カラーチャートを生成する生成工程と、前記複数のカラーパッチの配列に対応する色相情報を前記カラーチャートに付与する色相情報付与工程と、を包含する。
【０００９】
前記カラーチャート生成装置、および、前記カラーチャート生成方法によれば、ユーザは、複数のカラーパッチの配列と色相との関係を、色相情報を見ることで視覚的に分かり易い。よって、色相情報を見ることで、複数のカラーパッチから、ユーザが所望する色が示されたカラーパッチを選択し易くすることができる。
【発明の効果】
【００１０】
本発明によれば、複数のカラーパッチを有するカラーチャートから、ユーザが所望する色が示されたカラーパッチを選択し易いカラーチャートを生成可能なカラーチャート生成装置およびカラーチャート生成方法を提供することできる。
【図面の簡単な説明】
（【００１１】以降は省略されています）
