公開番号2025096276
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2025034378,2023501911
出願日2025-03-05,2021-07-13
発明の名称データ伝送方法及び機器
出願人華為技術有限公司,HUAWEI TECHNOLOGIES CO.,LTD.
代理人弁理士法人ITOH
主分類H04W 28/06 20090101AFI20250619BHJP(電気通信技術)
要約【課題】本願は、データ伝送方法及び機器を提供し、通信技術の分野に関する。
【解決手段】データ伝送方法は、第1マルチリンク装置内の第1局により、第11フレームを生成するステップであって、前記第11フレームは、前記第1マルチリンク装置によりサポートされる共有空間ストリームの最大数を示す、ステップと、前記第1局により、前記第11フレームを送信するステップと、を含む。本願で提供されるデータ伝送方法によると、マルチリンク装置内の局のスループットが向上できる。

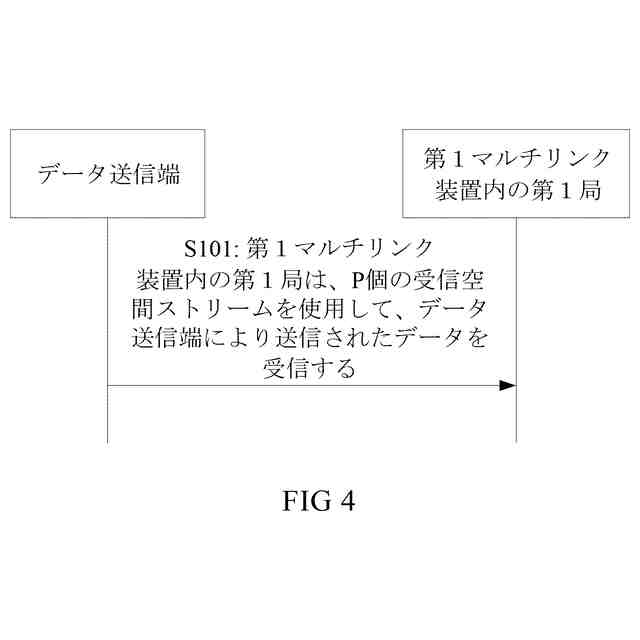

【選択図】図4
特許請求の範囲【請求項１】
第１局により実行されるデータ伝送方法であって、第１マルチリンク装置が複数の局を含み、前記第１局が前記複数の局うちの１つであり、前記方法は、
フレームを生成するステップであって、前記フレームは、第１フィールド又は第２フィールドのうちの少なくとも１つを含み、
前記第１フィールドは、複数の変調及び符号化方式（MCS）のうちの各MCSについて、前記第１マルチリンク装置によりサポートされる受信のための共有空間ストリームの最大数を示し、
前記第２フィールドは、前記複数のMCSのうちの各MCSについて、前記第１マルチリンク装置によりサポートされる送信のための共有空間ストリームの最大数を示す、ステップと、
前記フレームをピア装置へ送信するステップと、
を含む方法。
続きを表示（約 1,200 文字）【請求項２】
前記第１フィールドは、前記フレームのSupported EHT MCS and NSS Setフィールドの中で運ばれる、請求項１に記載の方法。
【請求項３】
前記第２フィールドは、前記フレームのSupported EHT MCS and NSS Setフィールドの中で運ばれる、請求項１又は２に記載の方法。
【請求項４】
前記フレームは共有局フィールドを含み、前記共有局フィールドは、共有空間ストリームに参加する複数の局を示す、請求項１～３のいずれか一項に記載の方法。
【請求項５】
前記フレームが複数のリンク識別子フィールドを含む、請求項１～３のいずれか一項に記載の方法。
【請求項６】
前記フレームは、管理フレームである、請求項１～５のいずれか一項に記載の方法。
【請求項７】
ピア装置により実行されるデータ伝送方法であって、前記方法は、
第１局からフレームを受信するステップであって、第１マルチリンク装置が複数の局を含み、前記第１局が前記複数の局うちの１つであり、前記フレームは、第１フィールド又は第２フィールドのうちの少なくとも１つを含み、
前記第１フィールドは、複数の変調及び符号化方式（MCS）のうちの各MCSについて、前記第１マルチリンク装置によりサポートされる受信のための共有空間ストリームの最大数を示し、
前記第２フィールドは、前記複数のMCSのうちの各MCSについて、前記第１マルチリンク装置によりサポートされる送信のための共有空間ストリームの最大数を示す、ステップと、
前記フレームに基づき、各MCSについて、
前記フレームが前記第１フィールドを含む場合に、前記第１マルチリンク装置における受信が前記第１マルチリンク装置によりサポートされている共有空間ストリームの最大数と、
前記フレームが前記第２フィールドを含む場合に、前記第１マルチリンク装置からの送信が前記第１マルチリンク装置によりサポートされている共有空間ストリームの最大数と、
を決定するステップと、
を含む方法。
【請求項８】
前記第１フィールドは、前記フレームのSupported EHT MCS and NSS Setフィールドの中で運ばれる、請求項７に記載の方法。
【請求項９】
前記第２フィールドは、前記フレームのSupported EHT MCS and NSS Setフィールドの中で運ばれる、請求項７又は８に記載の方法。
【請求項１０】
前記フレームは共有局フィールドを含み、前記共有局フィールドは、共有空間ストリームに参加する複数の局を示す、請求項７～９のいずれか一項に記載の方法。
（【請求項１１】以降は省略されています）
発明の詳細な説明【技術分野】
【０００１】
［関連出願］
本願は、参照により全体がここに組み込まれる、中国特許出願番号２０２０１０６７１５７３.２号、中国国家知識産権局に２０２０年７月１３日に出願、名称「DATA TRANSMISSION METHOD AND APPARATUS」の優先権を主張する。
続きを表示（約 1,300 文字）【０００２】
［技術分野］
本願は、通信技術の分野に関し、特に、データ伝送方法及び機器に関する。
【背景技術】
【０００３】
現在のIEEE８０２．１１次世代無線忠実度（Wireless Fidelity、Wi－Fi）プロトコルによると、超高スループット（Extremely high throughput, EHT）装置は、複数のストリーム、複数の周波数帯域（２．４GHz、５GHz、６GHzの周波数帯など）、同じ周波数帯域の複数チャネルの協調などをサポートし、ピークスループットを改善してサービス伝送遅延を削減する。複数の周波数帯や複数のチャネルをまとめてマルチリンクと呼ぶ。
【０００４】
複数の局を含む装置を、マルチリンク装置（multi－link device, MLD）と呼ぶ。マルチリンク装置内の各局は、１つのリンクで動作する。マルチリンク装置では、どのように局のスループットを更に向上するかが、検討する必要のある技術的問題である。
【発明の概要】
【０００５】
本願は、データ伝送方法及び機器を提供し、マルチリンク装置内の局のスループットを向上する。
【０００６】
第１態様によると、データ伝送方法が提供される。方法は、以下を含む。第１マルチリンク装置内の第１局は、第３フレームを受信する。第３フレームは、空間ストリームの数を共有するモードを有効にするよう第１局に指示する。空間ストリームの数を共有するモードは、第１局が共有空間ストリームを使用できるようにするために使用される。共有空間ストリームの数は、第１マルチリンク装置によりサポートされる共有空間ストリームの最大数である。第１局は第４フレームを送信する。第４フレームは、第３フレームに応答するために使用される。
【０００７】
第１態様を参照して、可能な設計では、第１局が第３フレームを受信した後に、方法はさらに以下を含む：第１局は、第３フレームの確認応答フレームを送信する。
【０００８】
第１態様を参照して、可能な設計では、第１局が第４フレームを送信した後に、方法はさらに以下を含む：第１局は、第４フレームの確認応答フレームを受信する。
【０００９】
第２態様によると、データ伝送方法が提供される。方法は、以下を含む。第１マルチリンク装置内の第１局は、第３フレームを送信する。第３フレームは、第１局が空間ストリームの数を共有するモードを有効にすることを示す。空間ストリームの数を共有するモードは、第１局が共有空間ストリームを使用できるようにするために使用される。共有空間ストリームの数は、第１マルチリンク装置によりサポートされる共有空間ストリームの最大数である。第１局は第４フレームを受信する。第４フレームは、第３フレームに応答するために使用される。
【００１０】
第２態様を参照して、可能な設計では、方法は更に以下を含む。第１局は、第３フレームの確認応答フレームを受信する。
（【００１１】以降は省略されています）
