公開番号2025095216
公報種別公開特許公報(A)
公開日2025-06-26
出願番号2023211075
出願日2023-12-14
発明の名称車両用映像表示装置
出願人本田技研工業株式会社
代理人個人,個人
主分類B60R 11/02 20060101AFI20250619BHJP(車両一般)
要約【課題】乗員の映像酔いを抑制する。
【解決手段】車両用映像表示装置100は、車両に搭載され、映像コンテンツを表示する表示部2と、映像コンテンツに関する映像情報を取得する情報取得部11と、情報取得部11により取得された映像情報に基づいて映像コンテンツの表示サイズを調整するように表示部2を制御する制御部12と、を備える。
【選択図】図2
特許請求の範囲【請求項１】
車両に搭載され、映像コンテンツを表示する表示部と、
前記映像コンテンツに関する映像情報を取得する情報取得部と、
前記情報取得部により取得された映像情報に基づいて前記映像コンテンツの表示サイズを調整するように前記表示部を制御する制御部と、を備えることを特徴とする車両用映像表示装置。
続きを表示（約 630 文字）【請求項２】
請求項１に記載の車両用映像表示装置において、
前記映像情報は、前記映像コンテンツがゲーム、ゲーム以外の動画、および静止画のいずれであるかに関する情報を含むことを特徴とする車両用映像表示装置。
【請求項３】
請求項２に記載の車両用映像表示装置において、
前記制御部は、前記映像コンテンツが前記ゲームである場合、前記映像コンテンツが前記ゲーム以外の動画である場合よりも前記映像コンテンツの表示サイズを小さくし、かつ、前記映像コンテンツが前記静止画である場合よりも前記映像コンテンツの表示サイズを小さくするように前記表示部を制御することを特徴とする車両用映像表示装置。
【請求項４】
請求項１に記載の車両用映像表示装置において、
前記映像情報は、前記映像コンテンツの再生回数に関する情報を含むことを特徴とする車両用映像表示装置。
【請求項５】
請求項４に記載の車両用映像表示装置において、
前記制御部は、前記再生回数が多いほど前記映像コンテンツの表示サイズを大きくするように前記表示部を制御することを特徴とする車両用映像表示装置。
【請求項６】
請求項１～５のいずれか１項に記載の車両用映像表示装置において、
前記表示部は、前記車両の乗員の上方空間に向けて前記映像コンテンツを投影するプロジェクタを有することを特徴とする車両用映像表示装置。

発明の詳細な説明【技術分野】
【０００１】
本発明は、車内で映像コンテンツを表示する車両用映像表示装置に関する。
続きを表示（約 1,800 文字）【背景技術】
【０００２】
この種の装置として、従来、プロジェクタから車両の壁面に映像を投影するようにした装置が知られている（例えば特許文献１参照）。特許文献１記載の装置では、映像を視聴する乗員が着座するリアシートの倒れ角度に応じてプロジェクタによる映像の投射角度が調整される。
【先行技術文献】
【特許文献】
【０００３】
特開２０２２－１７４０４８号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
ところで、近年、車内において大画面で映像コンテンツを楽しむニーズが高まっている。しかしながら、車内の限られた空間において大画面で映像コンテンツを視聴すると、乗員が映像酔いをしやすくなる。
【課題を解決するための手段】
【０００５】
本発明の一態様である車両用映像表示装置は、車両に搭載され、映像コンテンツを表示する表示部と、映像コンテンツに関する映像情報を取得する情報取得部と、情報取得部により取得された映像情報に基づいて映像コンテンツの表示サイズを調整するように表示部を制御する制御部と、を備える。
【発明の効果】
【０００６】
本発明によれば、乗員の映像酔いを抑制することができる。
【図面の簡単な説明】
【０００７】
本発明の実施形態に係る車両用映像表示装置が搭載された車両の乗員が映像コンテンツを視聴する状態を、車両の一部を切り欠いて示す模式図。

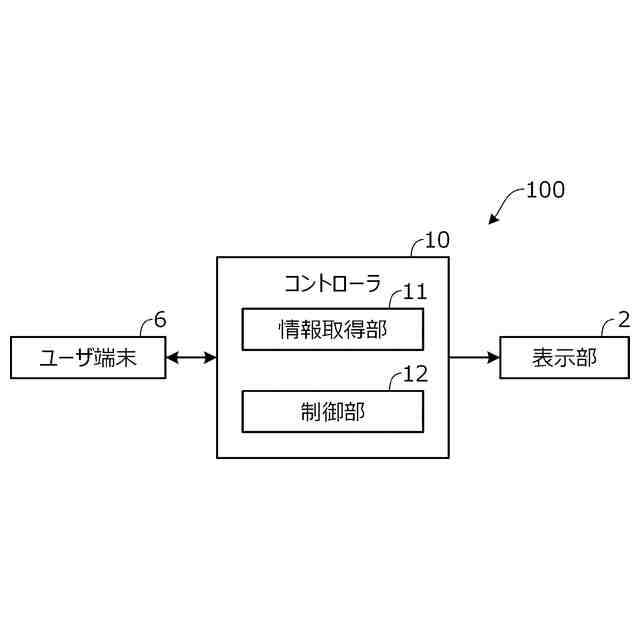

本発明の実施形態に係る車両用映像表示装置の要部構成を示すブロック図。

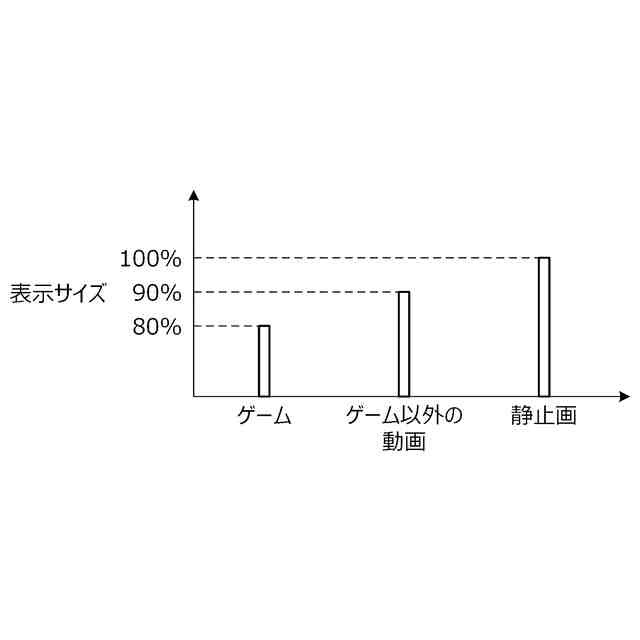

映像コンテンツの種別に応じた表示サイズの調整の一例について説明するための図。

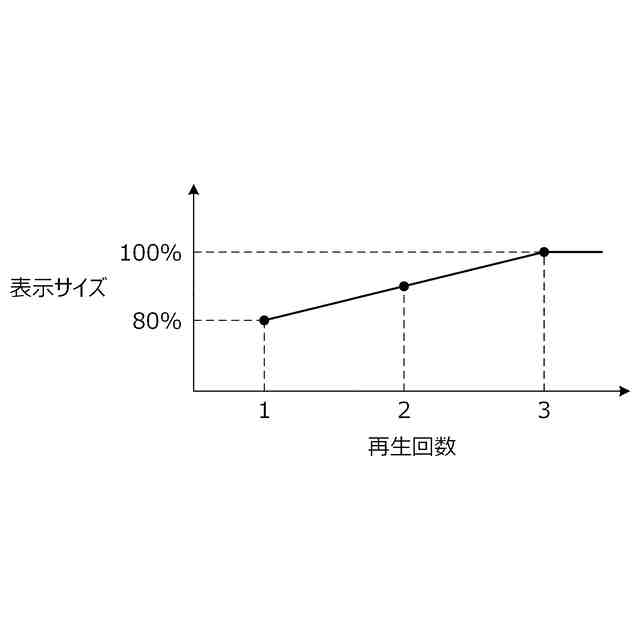

映像コンテンツの再生回数に応じた表示サイズの調整の一例について説明するための図。

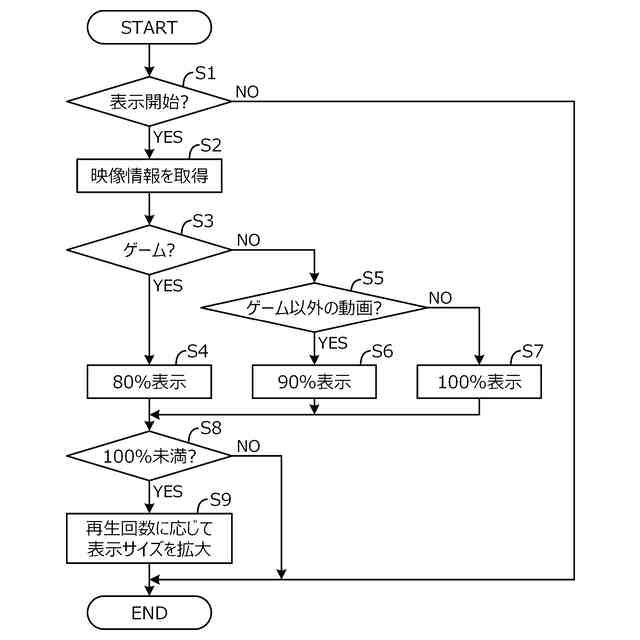

図２のコントローラにより実行される処理の一例を示すフローチャート。
【発明を実施するための形態】
【０００８】
以下、図１～図５を参照して本発明の実施形態について説明する。近年、車内において大画面で映像コンテンツを楽しむニーズが高まっている。しかしながら、車内の限られた空間において大画面で映像コンテンツを視聴すると、乗員が映像酔いをしやすくなる。すなわち、一般に、視聴者から画面までの最適な距離（最適視聴距離）は、画面の高さの３倍程度とされているが、車内の限られた空間において大画面で映像コンテンツを視聴する場合には、最適視聴距離を確保することが難しい。そこで、本実施形態では、車内の限られた空間において大画面で映像コンテンツを視聴する場合でも乗員の映像酔いを抑制することができるよう、以下のように車両用映像表示装置を構成する。
【０００９】

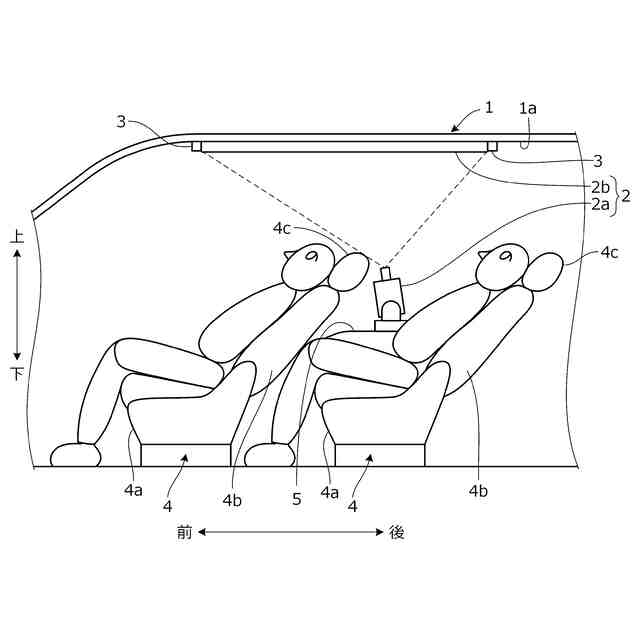

図１は、本発明の実施形態に係る車両用映像表示装置が搭載された車両１の乗員が映像コンテンツを視聴する状態を、車両１の一部を切り欠いて示す模式図である。なお、以下では、便宜上、図示のような前後方向および上下方向を定義し、この定義に従い各部の構成を説明する。図１に示すように、車両１は、車両前方に位置する前部座席と、前部座席の後方に位置する後部座席とを有する２列シートの車両であり、前部座席は、運転席および助手席により構成される。なお、図１には、便宜上、１つの前部座席（運転席または助手席）が示されている。
【００１０】
車両１の車内には、大画面で映像コンテンツを表示可能な表示部２が設けられる。図１の例では、表示部２は、プロジェクタ２ａとスクリーン２ｂとを含むプロジェクタシステムとして構成される。プロジェクタ２ａは、パンチルト機構とズーム機構とを有し、投影範囲を変更可能に構成される。スクリーン２ｂは、クリップ等の固定具３を用いて、車内の任意の場所、例えば車両１の天井１ａに取り付けられる。スクリーン２ｂを車両１の天井１ａに取り付ける場合、広い投影範囲を確保し、大画面で映像コンテンツを視聴することができる。なお、表示部２は、インストルメントパネルや前部座席の背面、天井等に取り付けられた液晶ディスプレイ等として構成されてもよく、車内空間に映像を空中結像させる空中ディスプレイとして構成されてもよい。
（【００１１】以降は省略されています）
