公開番号2025090167
公報種別公開特許公報(A)
公開日2025-06-17
出願番号2023205238
出願日2023-12-05
発明の名称モータ
出願人トヨタ自動車株式会社
代理人弁理士法人快友国際特許事務所
主分類H02K 5/10 20060101AFI20250610BHJP(電力の発電,変換,配電)
要約【課題】本明細書は、空気抜き孔とドレイン孔を有するがハウジングの構造がシンプルなモータを提供する。
【解決手段】本明細書が開示するモータは、ステータとロータを収容する筒状のハウジングと、ハウジングの開口を塞ぐカバーを備える。ハウジングには冷媒流路が設けられている。カバーの上部と下部のそれぞれに、冷媒流路の内外を連通する孔が設けられている。本明細書が開示するモータは、カバーに2つの孔(空気抜き孔とドレイン孔)を設ける。それゆえ、ハウジングの構造がシンプルになる。さらに、長さの異なるハウジングに対して、空気抜き孔とドレイン孔を備えた共通のカバーが適用できる。長さの異なるハウジングに対して共通のカバーが適用できるので、モータの設計自由度を高めることができる。
【選択図】図2
特許請求の範囲【請求項１】
ステータとロータを収容する筒状のハウジングと、
前記ハウジングの開口を塞ぐカバーと、
を備えており、
前記ハウジングには冷媒流路が設けられており、
前記カバーの上部と下部のそれぞれに、前記冷媒流路の内外を連通する孔が設けられている、モータ。
続きを表示（約 280 文字）【請求項２】
前記ハウジングと前記カバーの一方に前記冷媒流路の内外を連通する別孔が設けられている、請求項１に記載のモータ。
【請求項３】
前記別孔が前記カバーに設けられている、請求項２に記載のモータ。
【請求項４】
前記別孔は、上下方向にて、２個の前記孔の間に位置している、請求項３に記載のモータ。
【請求項５】
部品を前記カバーに固定しているボルトが一方の前記孔を塞いでいる、請求項１に記載のモータ。
【請求項６】
前記ハウジングの他方の開口を塞ぐ別カバーを備えている、請求項１に記載のモータ。

発明の詳細な説明【技術分野】
【０００１】
本明細書が開示する技術はモータに関する。
続きを表示（約 1,600 文字）【背景技術】
【０００２】
モータは、ステータのコイルを冷却するための冷媒流路を備えている。特許文献１のモータでは、ロータとステータを収容するハウジングに冷媒流路が設けられている。ハウジングには、冷媒流路内の気泡を排除するための空気抜き孔が設けられている。ハウジングには、冷媒流路から冷媒を抜くための孔（ドレイン孔）が設けられることもある。
【先行技術文献】
【特許文献】
【０００３】
特開平１１－３４１７４４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
長さの異なるステータには、長さの異なるハウジングが必要になる。長さの異なるハウジングのそれぞれに空気抜き孔やドレイン孔を設けると、ハウジングの構造が複雑になる。本明細書は、空気抜き孔とドレイン孔を有するがハウジングの構造がシンプルなモータを提供する。
【課題を解決するための手段】
【０００５】
本明細書が開示するモータは、ステータとロータを収容する筒状のハウジングと、ハウジングの開口を塞ぐカバーを備える。ハウジングには冷媒流路が設けられている。カバーの上部と下部のそれぞれに、冷媒流路の内外を連通する孔が設けられている。本明細書が開示するモータは、カバーに２つの孔（空気抜き孔とドレイン孔）を設ける。それゆえ、ハウジングの構造がシンプルになる。さらに、長さの異なるハウジングに対して、空気抜き孔とドレイン孔を備えた共通のカバーが適用できる。長さの異なるハウジングに対して共通のカバーが適用できるので、モータの設計自由度を高めることができる。
【０００６】
なお、２つの孔（空気孔とドレイン孔）の一方が冷媒供給口を兼ねていてもよい。２つの孔の他方が冷媒排出口を兼ねていてもよい。２つの孔に加えて２つの別孔（冷媒供給口と冷媒排出口）が設けられていていてもよい。
【０００７】
本明細書が開示する技術の詳細とさらなる改良は以下の「発明を実施するための形態」にて説明する。
【図面の簡単な説明】
【０００８】

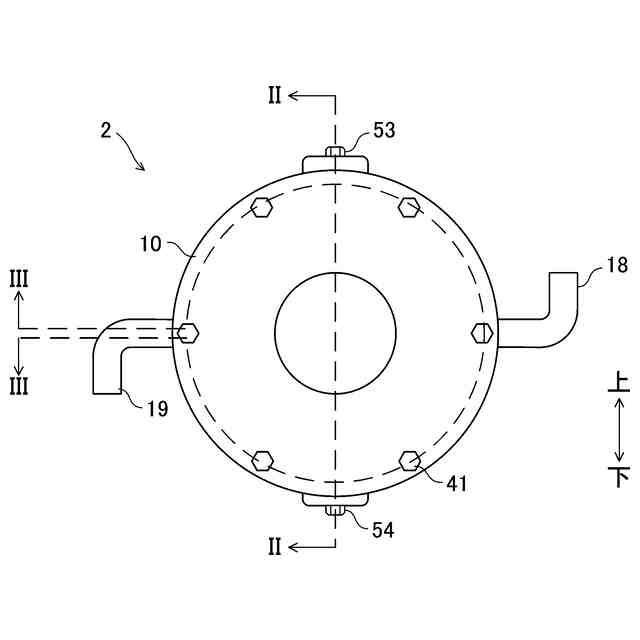

第１実施例のモータの後面図である。

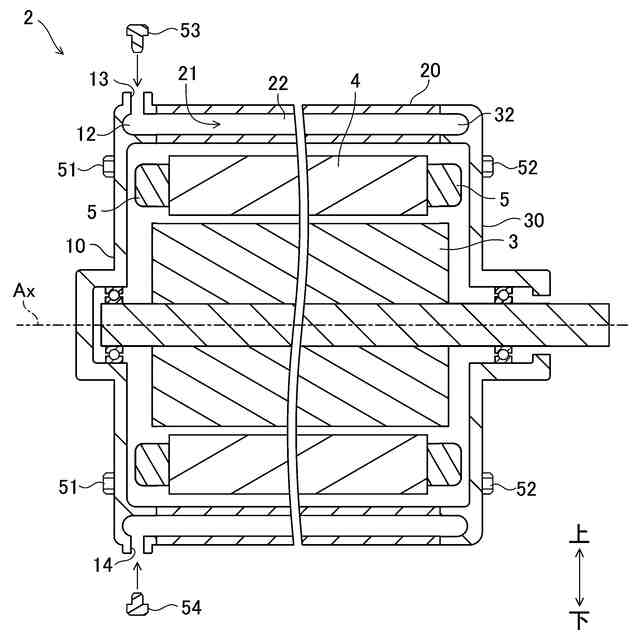

モータを図１のII－II線でカットした断面図である。

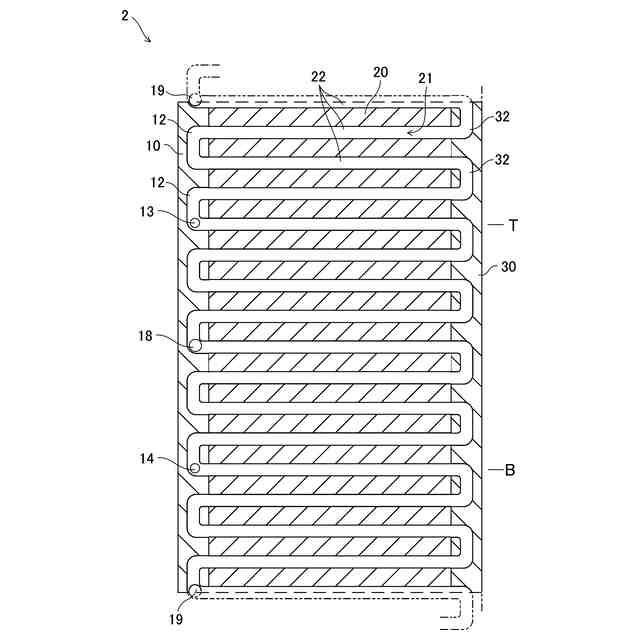

モータを図１のIII－III線でカットした断面図である。

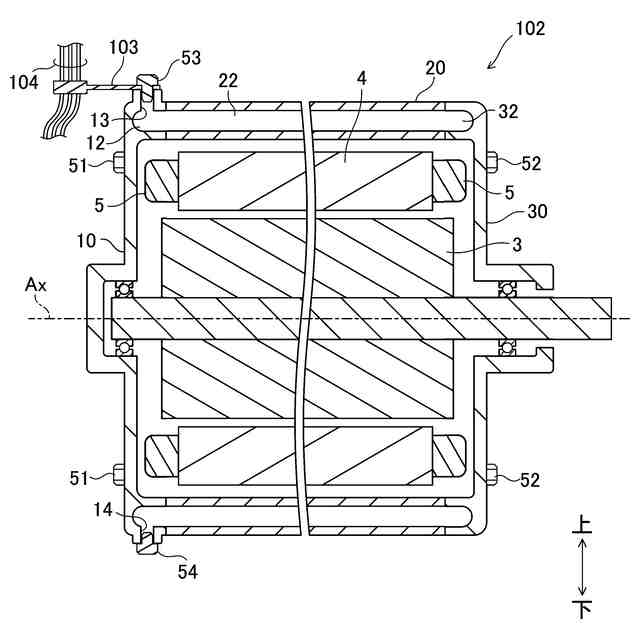

第２実施例のモータの断面図である。
【発明を実施するための形態】
【０００９】
（第１実施例）図１－３を参照して第１実施例のモータ２を説明する。図１はモータ２の後面図である。図２はモータ２を図１のII－II線でカットした断面図である。モータ２は、ロータ３、ステータ４、ハウジング２０、一対のカバー１０、３０を備える。ロータ３とステータ４は、円筒形状のハウジング２０に収容されている。ハウジング２０の軸線Ａｘ方向の両端は開口している。ハウジング２０の一方の開口がカバー１０によって塞がれる。カバー１０は複数のボルト５１でハウジング２０に固定される。ハウジング２０の他方の開口はカバー３０によって塞がれる。カバー３０は複数のボルト５２でハウジング２０に固定される。カバー１０とカバー３０を区別するために、カバー３０は「別カバー」と称してもよい。ステータ４は、ハウジング２０の中に固定されている。ロータ３は、カバー１０、３０が有する軸受によって回転可能に支持されている。
【００１０】
モータ２が動作している間、ステータ４のコイル５には高電圧の電流が流れるため、コイル５が発熱する。コイル５を冷却するために、ハウジング２０には、冷媒流路２１が設けられている。冷媒流路２１に液体の冷媒が流れ、コイル５が冷却される。より具体的には、冷媒流路２１には冷却水が流れる。
（【００１１】以降は省略されています）
