発明の名称充電装置およびプログラム
出願人FDK株式会社
代理人弁理士法人鷲田国際特許事務所
主分類H02J 7/02 20160101AFI20250609BHJP(電力の発電,変換,配電)
要約【課題】充電時に負荷ラインと電池ユニットとを接続した際の異常発振の発生を抑制することが可能な充電装置およびプログラムを提供する。
【解決手段】充電装置は、複数の電池を含む電池ユニットを充電する充電装置であって、複数の電池のそれぞれに充電電流を供給する供給部と、供給部への入力電力の状態に応じて、充電電流の供給量を調整する調整部と、を備える。
【選択図】図1
特許請求の範囲【請求項１】
複数の電池を含む電池ユニットを充電する充電装置であって、
前記複数の電池のそれぞれに充電電流を供給する供給部と、
前記供給部への入力電力の状態に応じて、前記充電電流の供給量を調整する調整部と、
を備える充電装置。
続きを表示（約 670 文字）【請求項２】
前記調整部は、前記入力電力の状態が異常発振状態である場合、前記異常発振状態となった時点の電流供給量よりも前記電池ユニットへの充電電流の供給量を減らす、
請求項１に記載の充電装置。
【請求項３】
前記調整部は、前記入力電力の異常発振状態が解消するまで、前記電池ユニットへの充電電流を段階的に減らす、
請求項２に記載の充電装置。
【請求項４】
前記調整部は、前記異常発振状態となった時点で充電対象である電池の数を減らすことで前記充電電流の供給量を減らす、
請求項２に記載の充電装置。
【請求項５】
前記調整部は、前記充電対象である電池の数を減らした後、充電対象の電池の組み合わせを一定時間毎に変更する、
請求項４に記載の充電装置。
【請求項６】
定電流充電方式で前記電池ユニットを充電する、
請求項１に記載の充電装置。
【請求項７】
前記調整部は、前記入力電力の発振テストの実行結果に応じて、前記充電電流の供給量を調整する、
請求項１に記載の充電装置。
【請求項８】
複数の電池を含む電池ユニットを充電する充電装置のプログラムであって、
前記充電装置のコンピュータに、
前記複数の電池のそれぞれに充電電流を供給する処理と、
前記充電装置への入力電力の状態に応じて、前記充電電流の供給量を調整する処理と、
を実行させる、
プログラム。

発明の詳細な説明【技術分野】
【０００１】
本開示は、充電装置およびプログラムに関する。
続きを表示（約 1,400 文字）【背景技術】
【０００２】
従来、電力で動作可能な装置には、充電可能な電池を含む電池ユニットがバックアップ用の電源として設けられることが知られている（例えば特許文献１参照）。このような電池ユニットは、例えば、常時負荷ラインに接続されておらず、停電時等、放電を行うときときのみ負荷ラインに接続されて使用される。また、電池ユニットの充電時には、例えば、負荷ラインに接続されたシリコン整流器等から電池ユニットに電力が供給される。
【先行技術文献】
【特許文献】
【０００３】
特開２００６－１０１５６４号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、電池ユニットの不使用時には、負荷ラインから電池ユニットが切り離されている。そのため、充電時に負荷ラインと電池ユニットとを接続した際に、負荷ラインの負荷の容量成分の不足等に起因して電池ユニットの入力部分において異常発振が発生するおそれがあった。
【０００５】
本開示の目的は、充電時に負荷ラインと電池ユニットとを接続した際の異常発振の発生を抑制することが可能な充電装置およびプログラムを提供することである。
【課題を解決するための手段】
【０００６】
本開示に係る充電装置は、
複数の電池を含む電池ユニットを充電する充電装置であって、
前記複数の電池のそれぞれに充電電流を供給する供給部と、
前記供給部への入力電力の状態に応じて、前記充電電流の供給量を調整する調整部と、
を備える。
【０００７】
本開示に係るプログラムは、
複数の電池を含む電池ユニットを充電する充電装置のプログラムであって、
前記充電装置のコンピュータに、
前記複数の電池のそれぞれに充電電流を供給する処理と、
前記充電装置への入力電力の状態に応じて、前記充電電流の供給量を調整する処理と、
を実行させる。
【発明の効果】
【０００８】
本開示によれば、充電時に負荷ラインと電池ユニットとを接続した際の異常発振の発生を抑制することができる。
【図面の簡単な説明】
【０００９】
本実施の形態に係る充電装置を適用したバックアップシステムを示す図である。

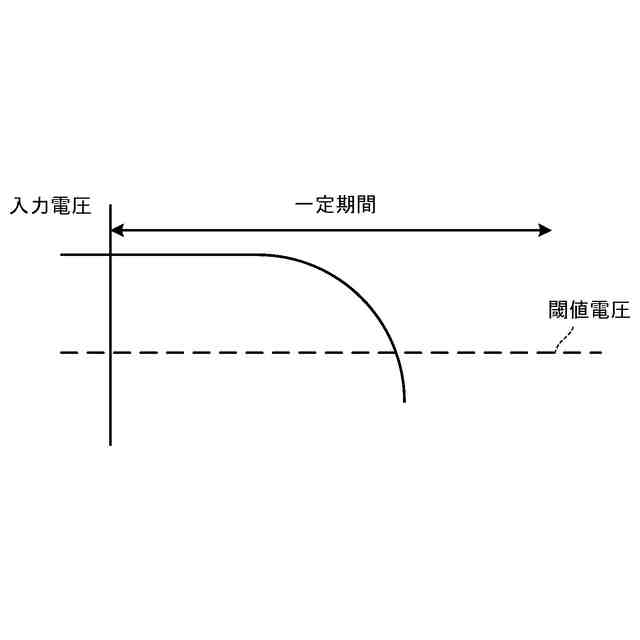

入力電圧の変化の一例を示す図である。

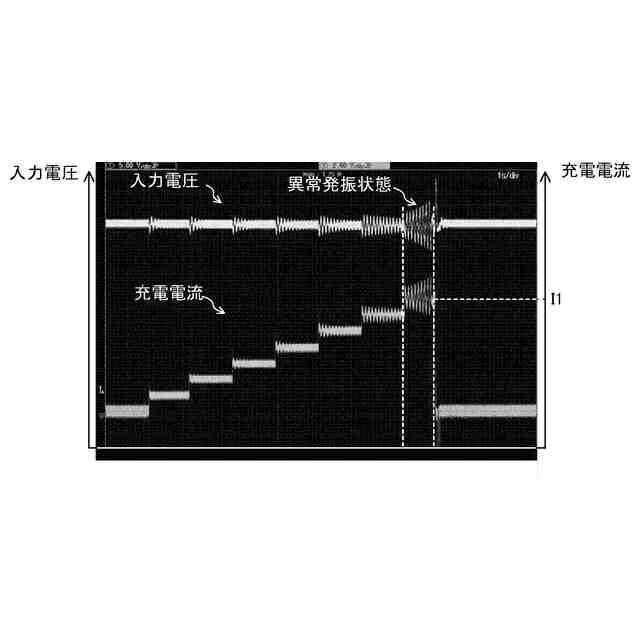

異常発振が発生しているときの入力電圧の変化の一例を示す図である。
充電電流のレベルを段階的に変化させた際の入力電圧の状態を示す図である。

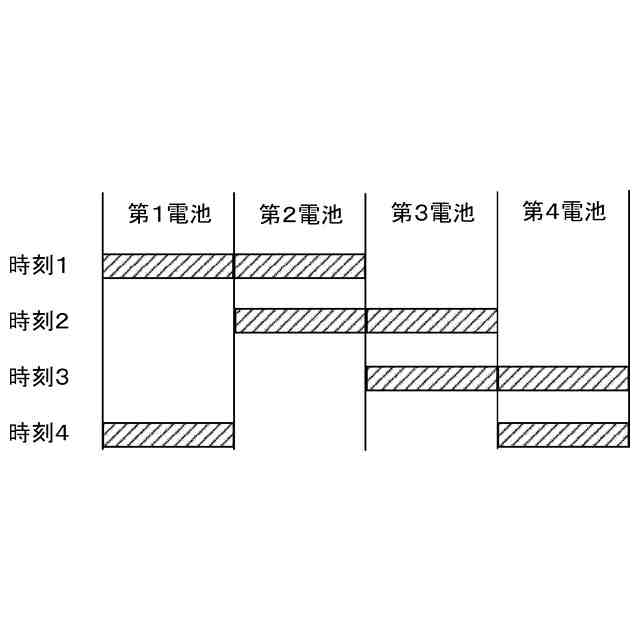

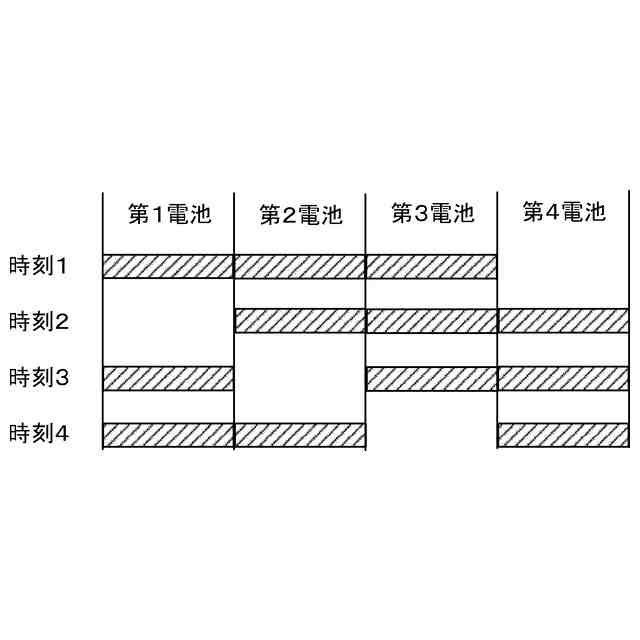

時刻毎の充電対象となる電池の一例を簡易的に示す図である。
時刻毎の充電対象となる電池の一例を簡易的に示す図である。
時刻毎の充電対象となる電池の一例を簡易的に示す図である。
時刻毎の充電対象となる電池の一例を簡易的に示す図である。

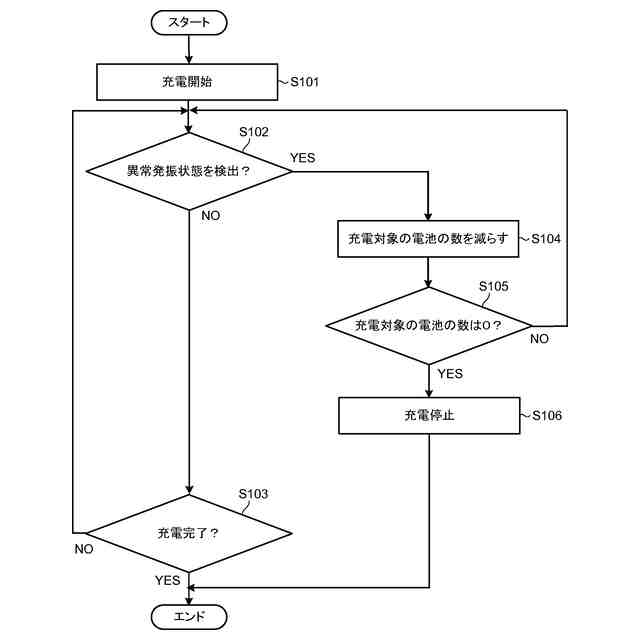

バックアップシステムにおける充電制御の動作例を示すフローチャートである。
【発明を実施するための形態】
【００１０】

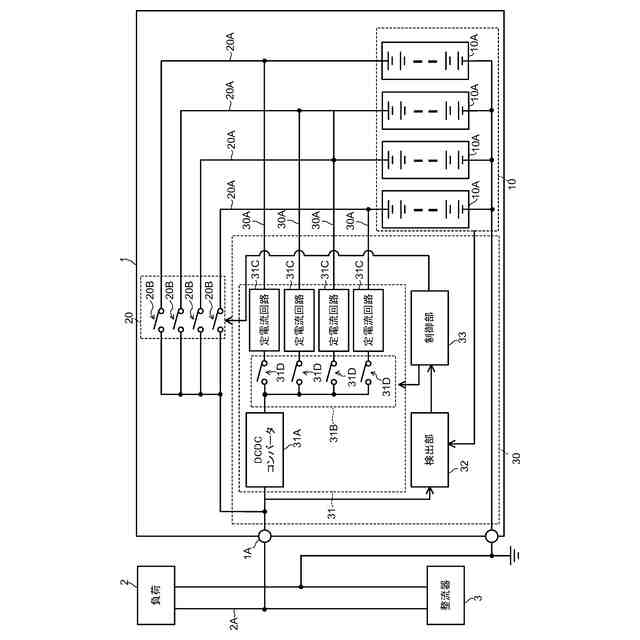

以下、本開示の実施の形態を図面に基づいて詳細に説明する。図１は、本開示の実施の形態に係る充電装置１００を適用したバックアップシステム１を概略的に示す図である。
（【００１１】以降は省略されています）
