発明の名称スイッチ
出願人オムロン株式会社
代理人個人
主分類H01H 35/00 20060101AFI20250603BHJP(基本的電気素子)
要約【課題】機能を拡張することが可能なスイッチを提供する。
【解決手段】スイッチは、筐体を備え、外部からの押圧に基づいて動作する可動部材と、可動部材の動作に応じて光路の状況が通るまたは遮断する一対の光学ユニットと、を筐体内に収容するスイッチであって、一対の光学ユニットは、発光ユニットと受光ユニットとを有する。発光ユニットは、光を発する発光素子と発光素子を収容する発光ユニット筐体とを含む。受光ユニットは、光を受光する受光素子と受光素子を収容する受光ユニット筐体とを含む。発光ユニットおよび受光ユニットは、筐体で覆われるように筐体に取り付けられる。
【選択図】図12
特許請求の範囲【請求項１】
筐体を備え、
外部からの押圧に基づいて動作する可動部材と、前記可動部材の動作に応じて光路の状況が通るまたは遮断する一対の光学ユニットと、を前記筐体内に収容するスイッチであって、
前記一対の光学ユニットは、発光ユニットと受光ユニットとを有し、
前記発光ユニットは、光を発する発光素子と前記発光素子を収容する発光ユニット筐体とを含み、
前記受光ユニットは、光を受光する受光素子と前記受光素子を収容する受光ユニット筐体とを含み、
前記発光ユニットおよび前記受光ユニットは、前記筐体で覆われるように前記筐体に取り付けられる、
ことを特徴とするスイッチ。
続きを表示（約 200 文字）【請求項２】
前記発光ユニット筐体と前記受光ユニット筐体とは別体であり、
前記筐体の下面に、前記発光ユニット筐体と前記受光ユニット筐体とを挿入可能な取付口が設けられ、
前記取付口から前記発光ユニット筐体と前記受光ユニット筐体とが前記筐体に収容されることにより、前記発光素子と前記受光素子とが向かい合う位置に配設される、
ことを特徴とする請求項１に記載のスイッチ。

発明の詳細な説明【技術分野】
【０００１】
本発明は、可動部材を備えるスイッチに関する。
続きを表示（約 2,500 文字）【背景技術】
【０００２】
コンピュータ等の電子機器への入力装置として、マイクロスイッチ等のスイッチを備えたマウス等の操作装置が普及している。特に、昨今では、ｅスポーツと呼ばれるコンピュータゲームに使用するマウスに対して様々な特性が求められている。例えば、特許文献１には、マウスのスイッチとして適用可能なマイクロスイッチが開示されている。特許文献１に開示されているマイクロスイッチは光学素子が使用されており、光学素子にて回路を開閉している。
【先行技術文献】
【特許文献】
【０００３】
国際公開第２０１６／１１２８４２号
【発明の概要】
【発明が解決しようとする課題】
【０００４】
特許文献１に開示されているような光学素子等の素子を用いて無接点で回路を開閉するスイッチは、ｅスポーツ等の新たな分野の発展に伴い、様々な特性の向上及び機能の拡張が求められている。
本発明は斯かる事情に鑑みてなされたものであり、様々な特性の向上及び機能の拡張が可能なスイッチの提供を主たる目的とする。
【課題を解決するための手段】
【０００５】
上記課題を解決するために、本願記載のスイッチは、筐体を備え、外部からの押圧に基づいて動作する可動部材と、可動部材の動作に応じて光路の状況が通るまたは遮断する一対の光学ユニットと、を筐体内に収容するスイッチであって、一対の光学ユニットは、発光ユニットと受光ユニットとを有する。発光ユニットは、光を発する発光素子と発光素子を収容する発光ユニット筐体とを含む。受光ユニットは、光を受光する受光素子と受光素子を収容する受光ユニット筐体とを含む。発光ユニットおよび受光ユニットは、筐体で覆われるように前記筐体に取り付けられることを特徴とする。
【０００６】
更に、本願記載のスイッチは、発光ユニット筐体と受光ユニット筐体とは別体であり、筐体の下面に、発光ユニット筐体と受光ユニット筐体とを挿入可能な取付口が設けられている。取付口から発光ユニット筐体と受光ユニット筐体とが筐体に収容されることにより、発光素子と受光素子とが向かい合う位置に配設されることを特徴とする。
【発明の効果】
【０００７】
本発明に係るスイッチは、様々な特性の向上又は機能の向上を見込むことが可能である等、優れた効果を奏する。
【図面の簡単な説明】
【０００８】

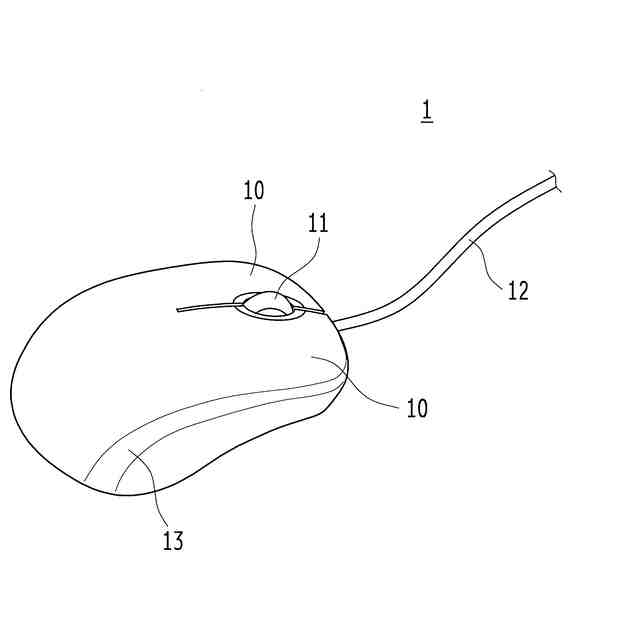

本願記載の操作装置の外観の一例を示す概略斜視図である。

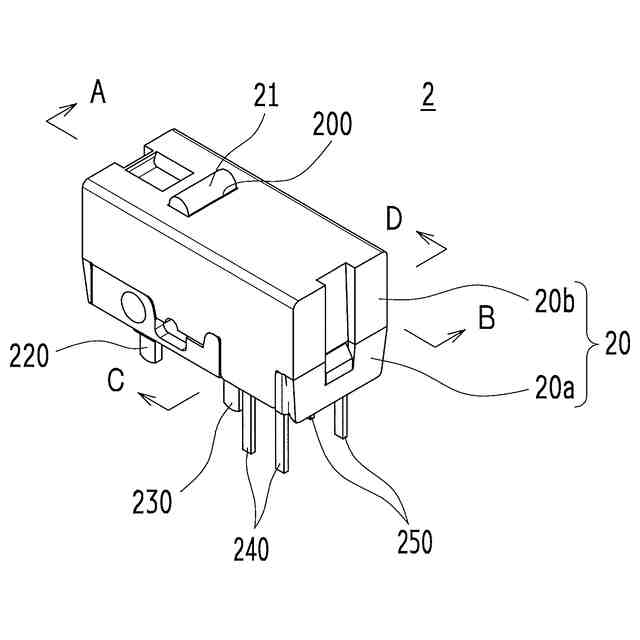

本願記載のスイッチの外観の一例を示す概略斜視図である。

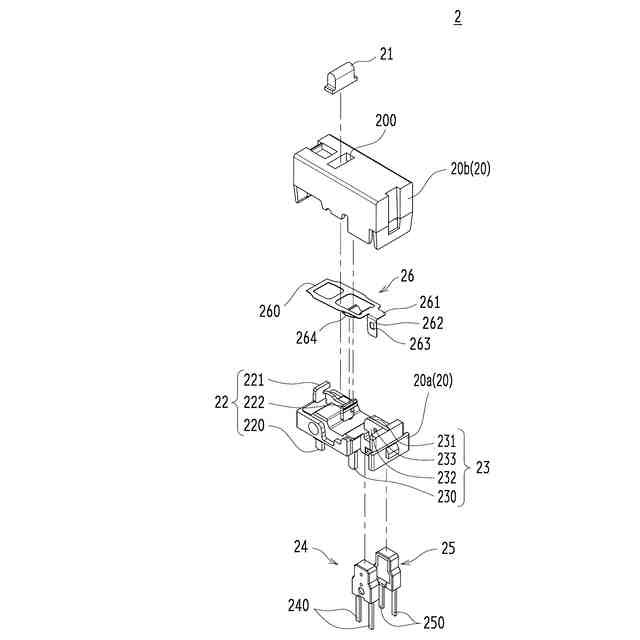

本願記載のスイッチの一例を示す概略分解斜視図である。

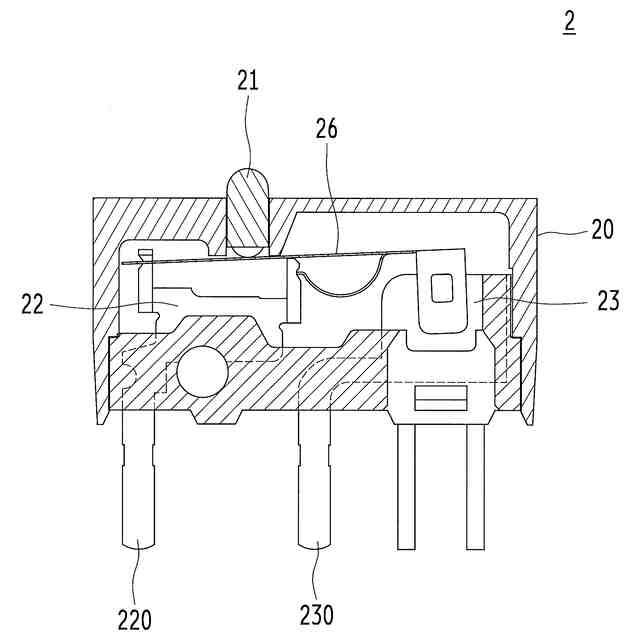

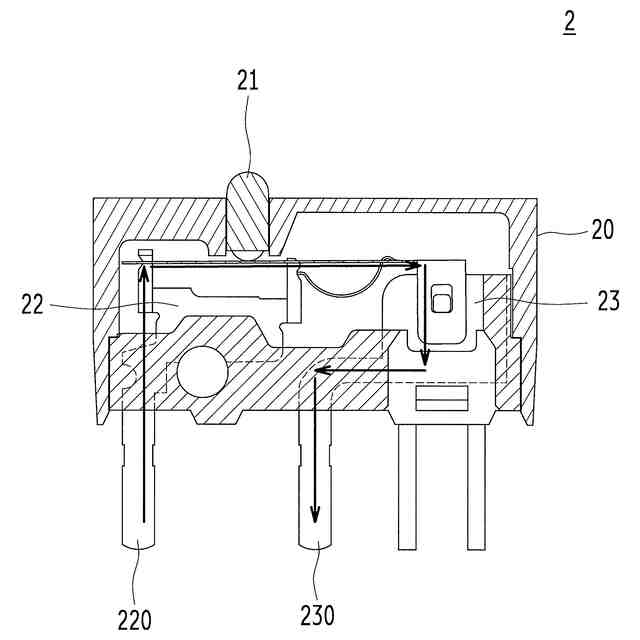

本願記載のスイッチの断面の一例を示す概略断面図である。

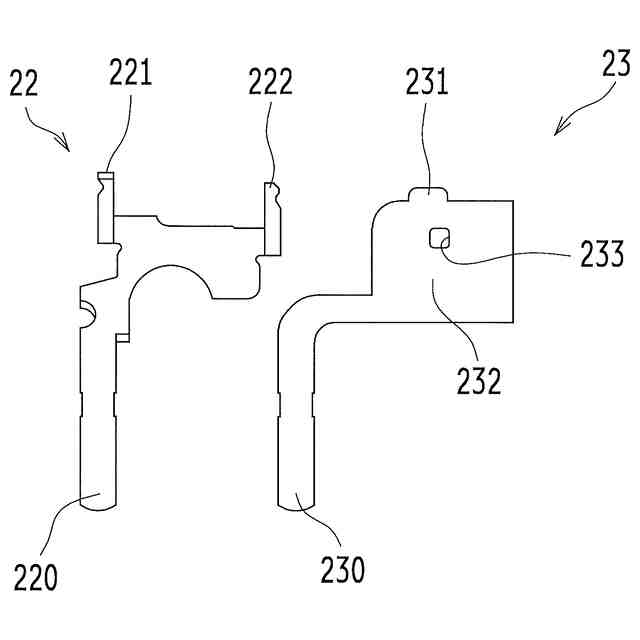

本願記載のスイッチが備える支持部材及び被接触部材の一例を示す概略外観図である。

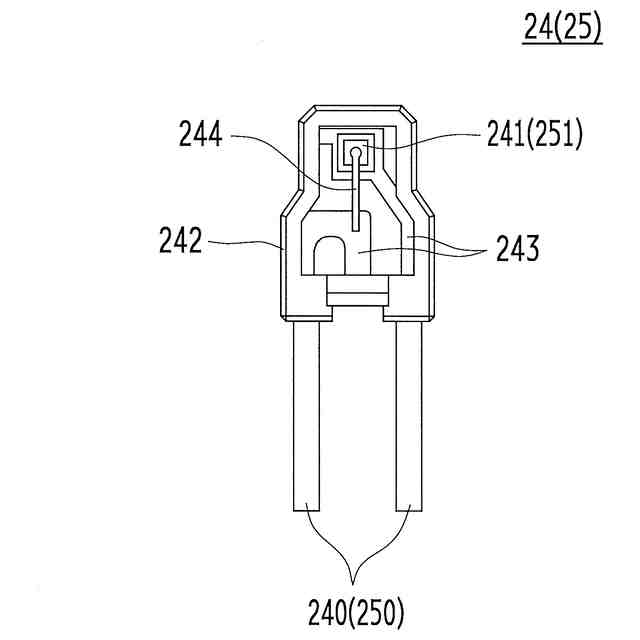

本願記載のスイッチが備える発光ユニットの一例を示す概略外観図である。

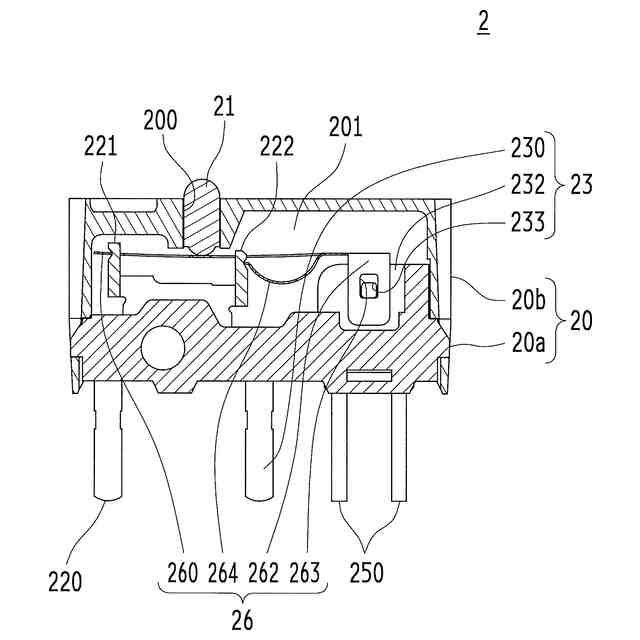

本願記載のスイッチの一例を示す概略断面図である。
本願記載のスイッチの一例を示す概略断面図である。
本願記載のスイッチの一例を示す概略断面図である。
本願記載のスイッチの一例を示す概略断面図である。

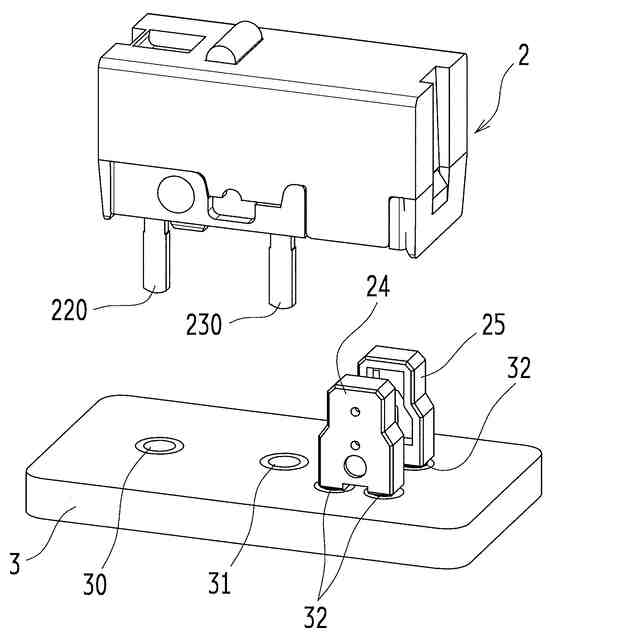

本願記載のスイッチアッシーの第１実施形態の外観の一例を示す概略斜視図である。
本願記載のスイッチアッシーの第２実施形態の外観の一例を示す概略斜視図である。
本願記載のスイッチアッシーの第３実施形態の外観の一例を示す概略斜視図である。
本願記載の操作装置の第１実施形態の一例を概念的に示すブロック図である。
本願記載の操作装置の第２実施形態の一例を概念的に示すブロック図である。
【発明を実施するための形態】
【０００９】
以下、本発明の実施形態について図面を参照しながら説明する。
＜適用例＞
本願記載の操作装置は、例えば、パーソナルコンピュータ（以下、パソコンという）の操作用のマウス等の操作装置として用いられる。また、本願記載のスイッチは、操作装置を含む様々な電子機器等の装置にマイクロスイッチとして組み込まれている。スイッチは、基板上に取り付けられたスイッチアッセンブリ（以下、スイッチアッシーという）として、操作装置に組み込まれる。以下では、図面を参照しながら図面に例示された操作装置１及びスイッチ２について、更には、スイッチ２を基板３に取り付けたスイッチアッシー４について説明する。
【００１０】
＜操作装置１＞
先ず、操作装置１について説明する。図１は、本願記載の操作装置１の外観の一例を示す概略斜視図である。図１は、本願記載の操作装置１を、パソコン等の電子機器の操作に用いるマウスに適用した例を示している。操作装置１は、使用者の指にて押下する操作を受け付けるマウスボタン等の押下操作部１０、使用者の指にて回動する操作を受け付けるマウスホイール等の回動操作部１１を備えている。なお、回動操作部１１は、回動操作だけでなく、押下操作も受け付けるように構成されており、押下操作部１０としても機能する。また、操作装置１には、パソコン等の外部の機器に電気信号を出力する信号線１２が接続されている。なお、操作装置１は、信号線１２を用いた有線通信に限らず、無線通信等の様々な通信方法により電気信号を出力することが可能である。更に、操作装置１の側部には、波状にデザインされた発光部１３が形成されている。発光部１３は、半透明の樹脂板と内蔵された後述の出力負荷部１３０（図１４等参照）とを備えている。発光部１３が備える出力負荷部１３０は、ＬＥＤ（Light Emitting Diode：発光ダイオード）を用いて形成されている。出力負荷部１３０として内蔵されたＬＥＤが内部で発光することにより、発光部１３が発光する。
（【００１１】以降は省略されています）
