公開番号2025086716
公報種別公開特許公報(A)
公開日2025-06-09
出願番号2023200934
出願日2023-11-28
発明の名称NTCサーミスタ組成物およびサーミスタ素子
出願人TDK株式会社
代理人前田・鈴木国際特許弁理士法人
主分類H01C 7/04 20060101AFI20250602BHJP(基本的電気素子)
要約【課題】リフロー処理時の熱に対する熱安定性に優れ、しかも抵抗値のバラツキが小さいNTCサーミスタ素子を実現することができるNTCサーミスタ組成物と、その組成物を有するサーミスタ素子と、を提供すること。
【解決手段】Mnを40～63mol%、Coを10～30mol%、および
Niを15～35mol%、で含み、Alは、5.9mol%以下(0を含む)であるNTCサーミスタ組成物。

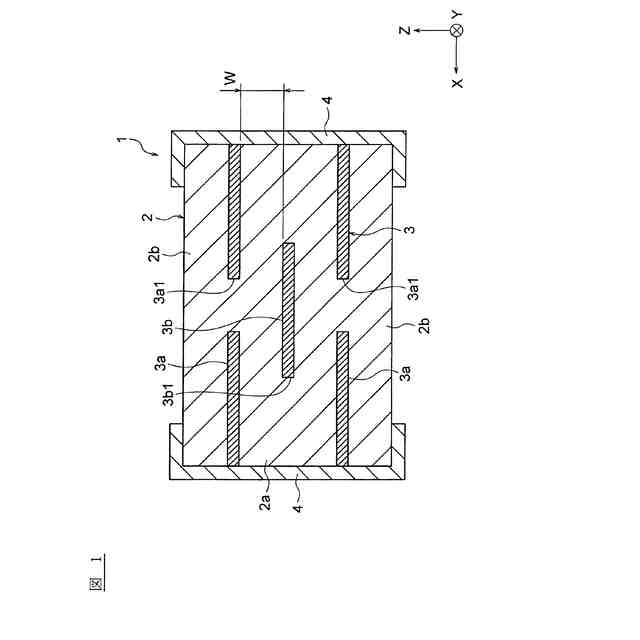

【選択図】図1
特許請求の範囲【請求項１】
Ｍｎ,Ｃｏ,Ｎｉ,Ａｌの合計を１００ｍｏｌ％とした場合に、

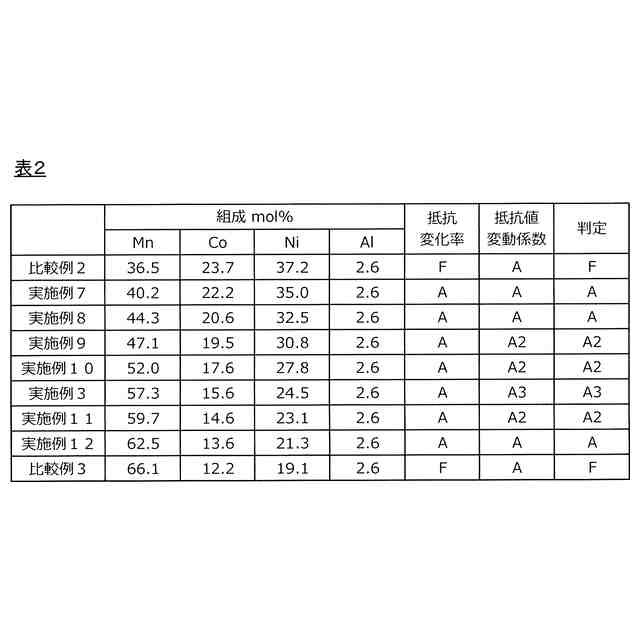

Ｍｎを４０～６３ｍｏｌ％、

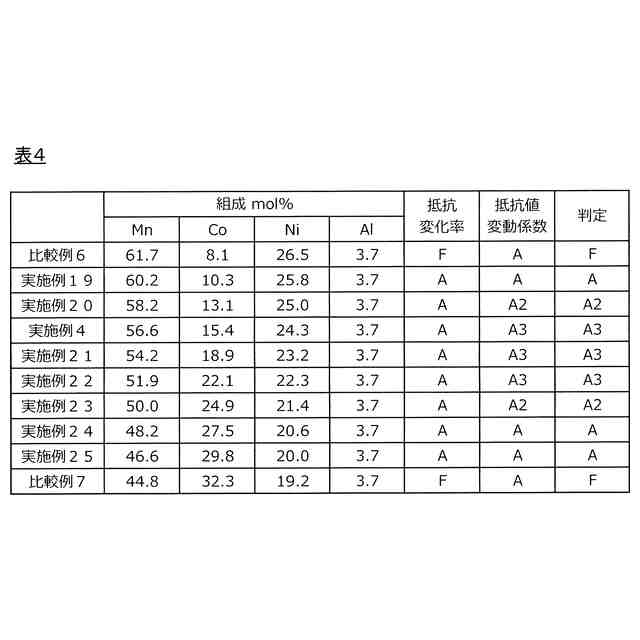

Ｃｏを１０～３０ｍｏｌ％、および

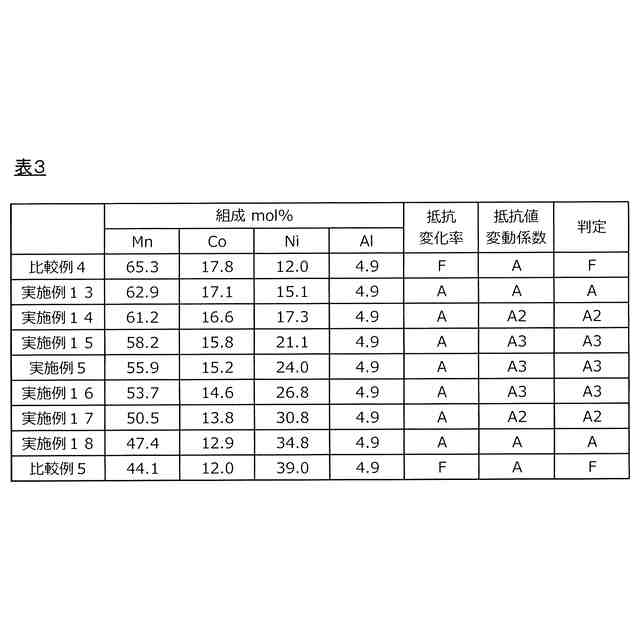

Ｎｉを１５～３５ｍｏｌ％、で含み、

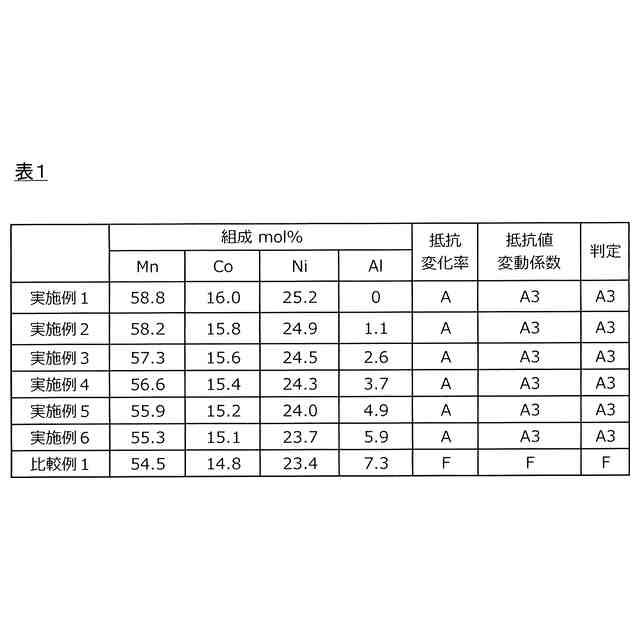

Ａｌは、５．９ｍｏｌ％以下（０を含む）であるＮＴＣサーミスタ組成物。
続きを表示（約 340 文字）【請求項２】
Ｚｒを０～２．５ｍｏｌ％で含有する請求項１に記載のＮＴＣサーミスタ組成物。
【請求項３】
ＣｏよりもＮｉを多く含む請求項１に記載のＮＴＣサーミスタ組成物。
【請求項４】

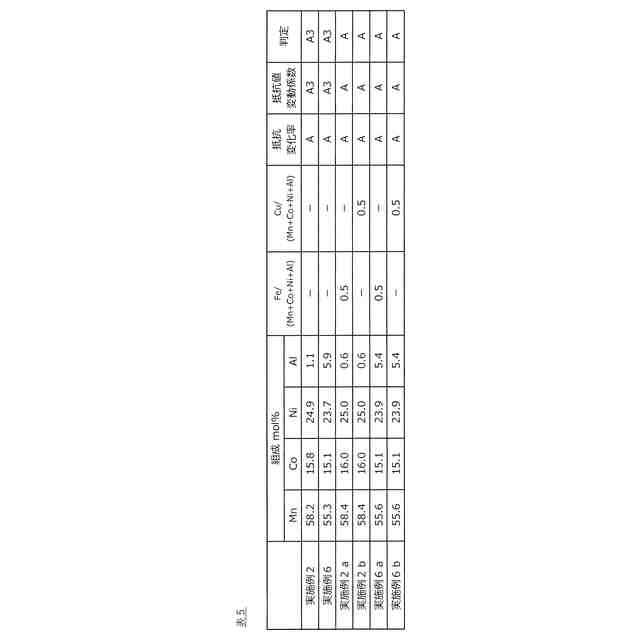

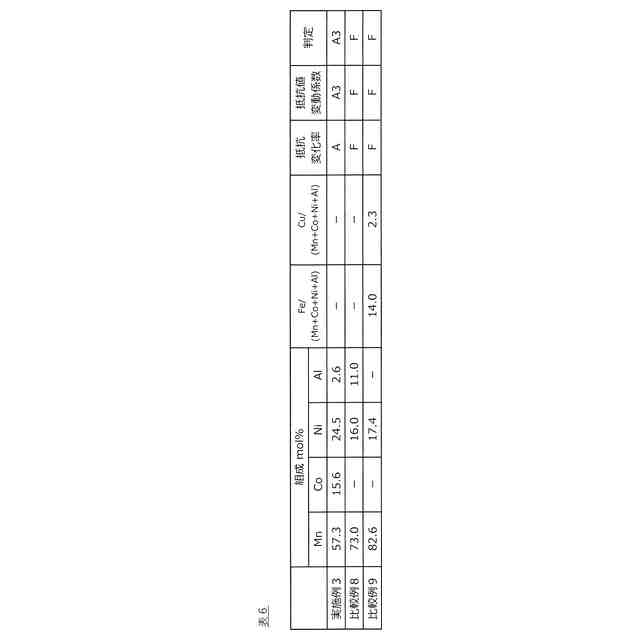

ＦｅまたはＣｕを実質的に含まない請求項１に記載のＮＴＣサーミスタ組成物。
【請求項５】
平均粒子径が１０μｍ以下のスピネル型金属酸化物粒子を有する請求項１に記載のＮＴＣサーミスタ組成物。
【請求項６】
請求項１～５のいずれかに記載のＮＴＣサーミスタ組成物を有するＮＴＣサーミスタ素子。
【請求項７】
第１軸方向に０．６ｍｍ以下であり、第２軸方向に０．３ｍｍ以下である請求項６に記載のＮＴＣサーミスタ素子。

発明の詳細な説明【技術分野】
【０００１】
本発明は、ＮＴＣサーミスタ組成物と、その組成物で構成されるサーミスタ層を有するサーミスタ素子に関する。
続きを表示（約 1,200 文字）【背景技術】
【０００２】
ＮＴＣ（負の温度係数を持つ）サーミスタ素子は、温度が上昇するにつれ、抵抗値が低くなる特性を有しており、電子機器など様々な機器に温度センサや温度補償用素子などの用途に用いられている。このようなサーミスタ素子が実装される機器は、種々の環境下で使用されることから、サーミスタ素子としては、高い信頼性を有していることが求められている。具体的には、１２０°Ｃ以上の高温高湿雰囲気下においても、抵抗変化率が少ないサーミスタ素子が求められており、たとえば下記の特許文献１に示す組成を有するサーミスタ素子が開発されている。
【０００３】
特許文献１に示す組成を有するサーミスタ素子は、たとえばガラスダイオード型サーミスタ、ガラスビード型サーミスタ、樹脂ビード型サーミスタに用いられるサーミスタ用組成物として好適である。
【先行技術文献】
【特許文献】
【０００４】
特開２００９－１８８１７９号公報
【発明の概要】
【発明が解決しようとする課題】
【０００５】
最近では、積層チップ型のサーミスタ素子も開発されてきているが、積層型のサーミスタ素子では、各種の電子機器の回路基板などにサーミスタ素子を実装する前と後で、組成によっては特性が大きく変化することが本発明者等により見出された。
【０００６】
本発明は、このような実状に鑑みてなされ、その目的は、リフロー処理時の熱に対する熱安定性に優れ、しかも抵抗値のバラツキが小さいＮＴＣサーミスタ素子を実現することができるＮＴＣサーミスタ組成物と、その組成物を有するサーミスタ素子と、を提供することである。
【課題を解決するための手段】
【０００７】
上記目的を達成するために、本発明の一観点に係るＮＴＣサーミスタ組成物は、
Ｍｎ,Ｃｏ,Ｎｉ,Ａｌの合計を１００ｍｏｌ％とした場合に、
Ｍｎを４０～６３ｍｏｌ％、
Ｃｏを１０～３０ｍｏｌ％、および
Ｎｉを１５～３５ｍｏｌ％、で含み、
Ａｌは、５．９ｍｏｌ％以下（０を含む）である。
【０００８】

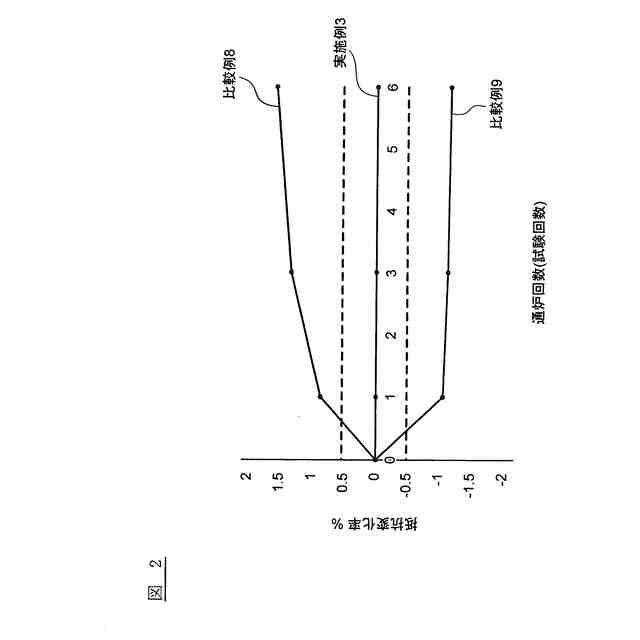

本発明者等は、ＮＴＣサーミスタ組成物について鋭意検討した結果、Ｍｎ、ＣｏおよびＮｉを所定範囲で含ませることで、リフロー処理時の熱に対する熱安定性に優れ、しかも抵抗値のバラツキが小さいＮＴＣサーミスタ素子を実現することができることを見出し、本発明を完成させるに至った。
【０００９】
Ｚｒを０～２．５ｍｏｌ％で含有してもよい。
【００１０】
好ましくは、ＣｏよりもＮｉを多く含む。このように構成することで、熱安定性が向上すると共に、しかも抵抗値のバラツキがさらに小さくなる。
（【００１１】以降は省略されています）
