公開番号2025084605
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198637
出願日2023-11-22
発明の名称通風装置および換気システム
出願人三菱電機株式会社
代理人弁理士法人高田・高橋国際特許事務所
主分類F24F 7/007 20060101AFI20250527BHJP(加熱;レンジ;換気)
要約【課題】空間の状況に応じた空気の流れの管理を容易に行うことができる通風装置および換気システムを提供する。
【解決手段】通風装置は、対象空間のうち第1空間と第2空間とを隔てる壁を貫通して、第1空間と第2空間とを繋ぐ風路を形成した風道体と、風道体の内部において第1空間から第2空間への気流を生成するファンと、風路を塞がない位置から風路を塞ぐ位置の間を移動することで風路の開度を変化させるシャッターと、第1空間の内部に設けられ、第1空間の環境物理量を測定する第1環境センサと、第2空間の内部に設けられ、第2空間の環境物理量を測定する第2環境センサと、第1環境センサが検出した環境物理量および第2環境センサが検出した環境物理量のうち少なくとも一方に基づいて、シャッターの開度を変化させる制御器と、を備えた。
【選択図】図2
特許請求の範囲【請求項1】
対象空間のうち第1空間と第2空間とを隔てる壁を貫通して、前記第1空間と前記第2空間とを繋ぐ風路を形成した風道体と、
前記風道体の内部において前記第1空間から前記第2空間への気流を生成するファンと、
前記風路を塞がない位置から前記風路を塞ぐ位置の間を移動することで前記風路の開度を変化させるシャッターと、
前記第1空間の内部に設けられ、前記第1空間の環境物理量を測定する第1環境センサと、
前記第2空間の内部に設けられ、前記第2空間の環境物理量を測定する第2環境センサと、
前記第1環境センサが検出した環境物理量および前記第2環境センサが検出した環境物理量のうち少なくとも一方に基づいて、前記シャッターの開度を変化させる制御器と、
を備えた通風装置。
続きを表示(約 1,600 文字)【請求項2】
前記第1環境センサおよび前記第2環境センサは、空気が汚染されている指標値である空気汚染度を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第1環境センサで検出された第1空気汚染度が規定の第1汚染閾値より大きい場合、前記シャッターを閉じて前記ファンを停止させる、
請求項1に記載の通風装置。
【請求項3】
前記第1環境センサおよび前記第2環境センサは、空気が汚染されている指標値である空気汚染度を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第1環境センサで検出された第1空気汚染度から前記第2環境センサで検出された第2空気汚染度を減じた空気汚染度の差が規定の第2汚染閾値より大きい場合、前記シャッターを閉じて前記ファンを停止させる、
請求項1に記載の通風装置。
【請求項4】
前記第1環境センサおよび前記第2環境センサは、空気が汚染されている指標値である空気汚染度を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第1環境センサで検出された第1空気汚染度が大きいほど、前記シャッターの開度を小さくする、
請求項1に記載の通風装置。
【請求項5】
前記空気汚染度には、空気中に含まれるにおいの指標値である臭気値が含まれる、
請求項2から請求項4のいずれか一項に記載の通風装置。
【請求項6】
前記空気汚染度には、空気中に含まれる粒子の濃度が含まれる、
請求項2から請求項4のいずれか一項に記載の通風装置。
【請求項7】
前記第1環境センサおよび前記第2環境センサは、音の大きさの指標値である騒音値を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第2環境センサで検出された第2騒音値が規定の第1騒音閾値より大きい場合、前記シャッターを閉じて前記ファンを停止させる、
請求項1から請求項4のいずれか一項に記載の通風装置。
【請求項8】
前記第1環境センサおよび前記第2環境センサは、音の大きさの指標値である騒音値を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第2環境センサで検出された第2騒音値から前記第1環境センサで検出された第1騒音値を減じた騒音値の差が規定の第2騒音閾値より大きい場合、前記シャッターを閉じて前記ファンを停止させる、
請求項1から請求項4のいずれか一項に記載の通風装置。
【請求項9】
前記第1環境センサおよび前記第2環境センサは、音の大きさの指標値である騒音値を前記環境物理量として検出し、
前記制御器は、前記シャッターが開いていて前記ファンが回転しているときに、前記第2環境センサで検出された第2騒音値が大きいほど、前記シャッターの開度を小さくする、
請求項1から請求項4のいずれか一項に記載の通風装置。
【請求項10】
前記壁よりも前記第1空間の側において前記風道体の前記第1空間の側の開口部を形成する第1筐体と、
前記壁よりも前記第2空間の側において前記風道体の前記第2空間の側の開口部を形成する第2筐体と、
を更に備え、
前記第1環境センサは、前記第1筐体に取り付けられ、
前記第2環境センサは、前記第2筐体に取り付けられた、
請求項1から請求項4のいずれか一項に記載の通風装置。
(【請求項11】以降は省略されています)

発明の詳細な説明【技術分野】
【0001】
本開示は、通風装置および換気システムに関する。
続きを表示(約 1,900 文字)【背景技術】
【0002】
特許文献1は、換気システムを開示する。当該換気システムによれば、通風装置であるエアパス用ファンが部屋と別の部屋とを仕切る壁に設けられる。エアパス用ファンによって、部屋から別の部屋への空気の流れを局所的に作ることが可能となる。
【先行技術文献】
【特許文献】
【0003】
特開2022-074502号公報
【発明の概要】
【発明が解決しようとする課題】
【0004】
しかしながら、特許文献1に記載のエアパス用ファンは、運転状態の切り換えが手動で行われる。このため、換気が行われる空間の状況に応じた制御がなされないことがある。
【0005】
本開示は、上述の課題を解決するためになされた。本開示の目的は、空間の状況に応じた空気の流れの管理を容易に行うことができる通風装置および換気システムを提供することである。
【課題を解決するための手段】
【0006】
本開示に係る通風装置は、対象空間のうち第1空間と第2空間とを隔てる壁を貫通して、前記第1空間と前記第2空間とを繋ぐ風路を形成した風道体と、前記風道体の内部において前記第1空間から前記第2空間への気流を生成するファンと、前記風路を塞がない位置から前記風路を塞ぐ位置の間を移動することで前記風路の開度を変化させるシャッターと、前記第1空間の内部に設けられ、前記第1空間の環境物理量を測定する第1環境センサと、前記第2空間の内部に設けられ、前記第2空間の環境物理量を測定する第2環境センサと、前記第1環境センサが検出した環境物理量および前記第2環境センサが検出した環境物理量のうち少なくとも一方に基づいて、前記シャッターの開度を変化させる制御器と、を備えた。
【0007】
本開示に係る換気システムは、対象空間のうち第1空間と第2空間とを隔てる壁を貫通して、前記第1空間と前記第2空間とを繋ぐ風路を形成する通風装置と、前記第1空間の内部に設けられ、前記第1空間の環境物理量を測定する第1環境センサと、前記第2空間の内部に設けられ、前記第2空間の環境物理量を測定する第2環境センサと、を備え、前記通風装置は、前記第1空間と前記第2空間とを繋ぐ前記風路を形成した風道体と、前記風道体の内部において前記第1空間から前記第2空間への気流を生成するファンと、前記風路を塞がない位置から前記風路を塞ぐ位置の間を移動することで前記風路の開度を変化させるシャッターと、前記第1環境センサが検出した環境物理量および前記第2環境センサが検出した環境物理量のうち少なくとも一方に基づいて、前記シャッターの開度を変化させる制御器と、を有した。
【発明の効果】
【0008】
本開示によれば、通風装置のシャッターの開度は、第1空間の環境物理量および第2空間の環境物理量のうち少なくとも一方に基づいて変化される。このため、空間の状況に応じた空気の流れの管理を容易に行うことができる。
【図面の簡単な説明】
【0009】

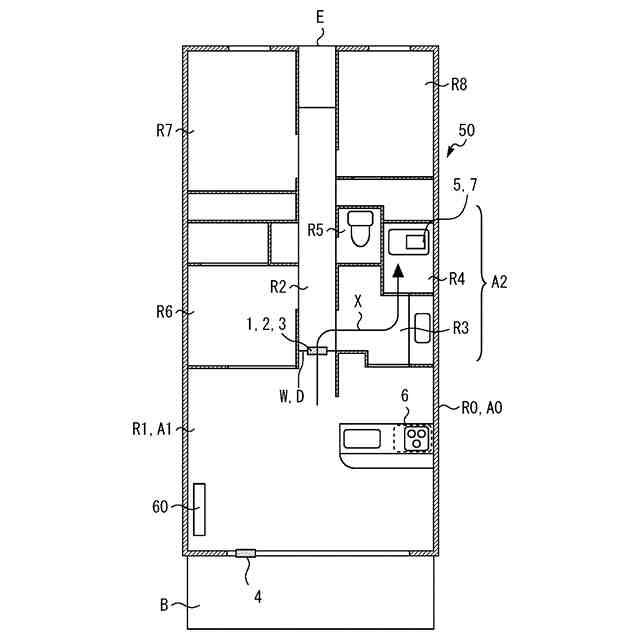

実施の形態1における換気システムが適用される住居の間取り図である。

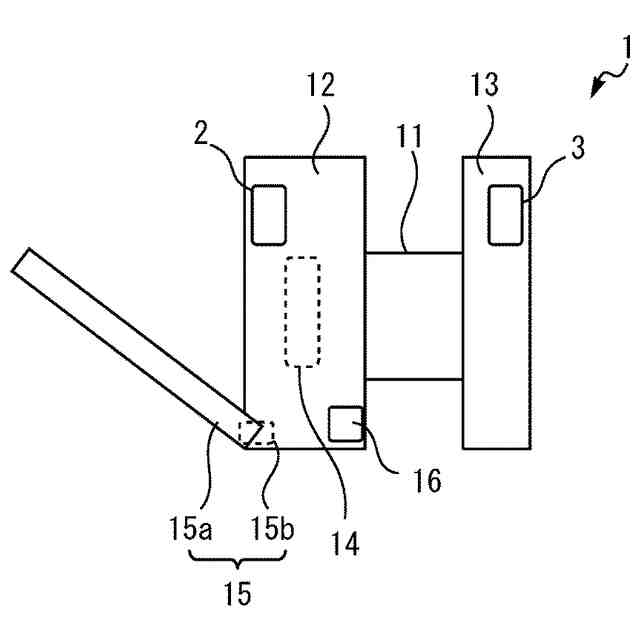

実施の形態1における通風装置の側面図である。

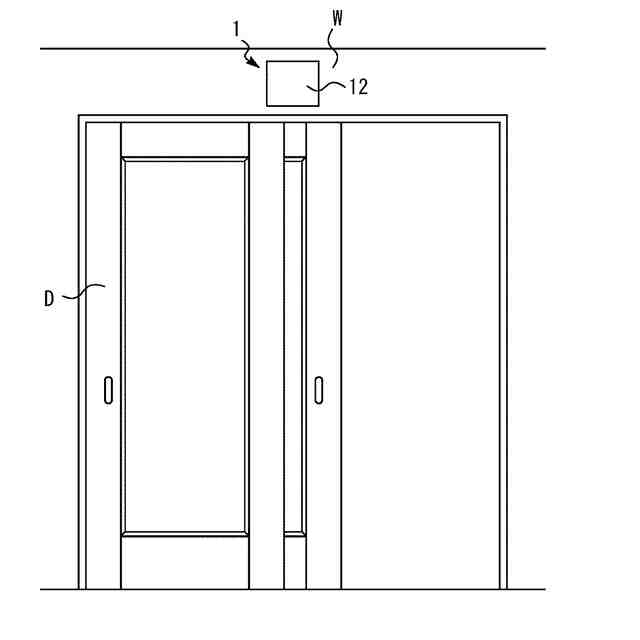

実施の形態1における通風装置が設けられた壁の正面図である。

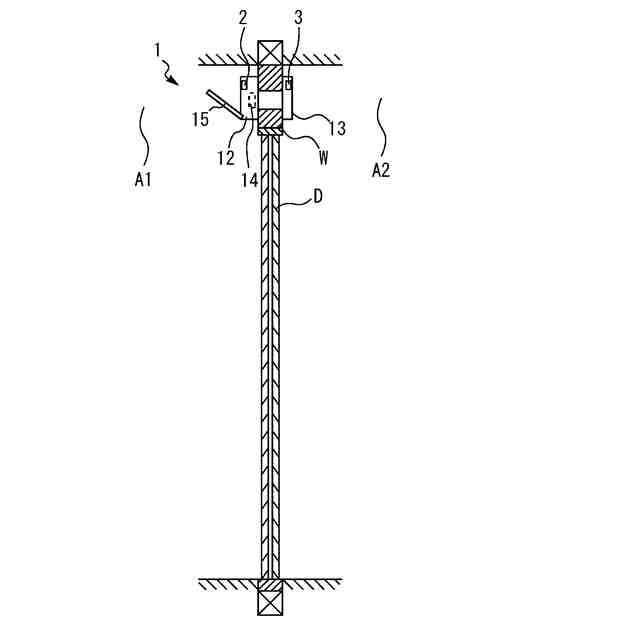

実施の形態1における通風装置が設けられた壁および付近のドアの断面図である。

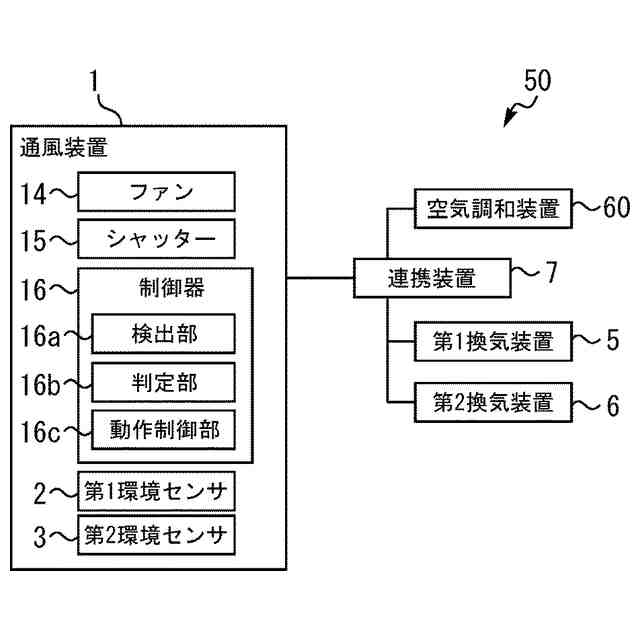

実施の形態1における換気システムの機能ブロック図である。

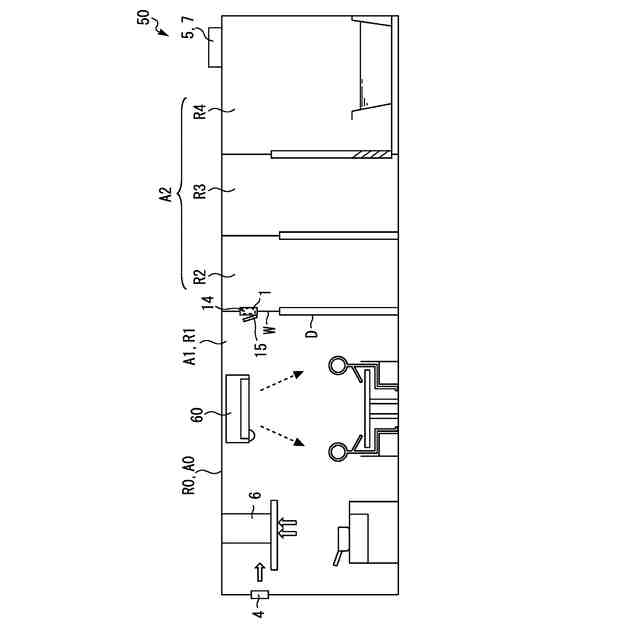

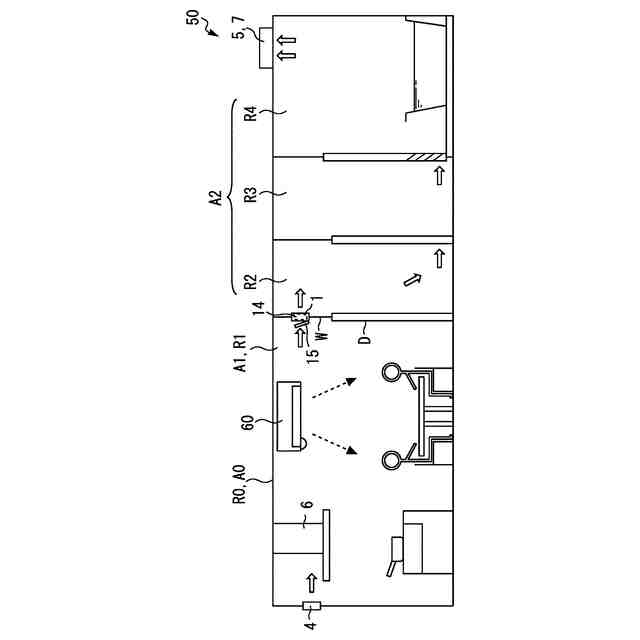

実施の形態1における換気システムが適用された住居の要部の概念図である。
実施の形態1における換気システムが適用された住居の要部の概念図である。

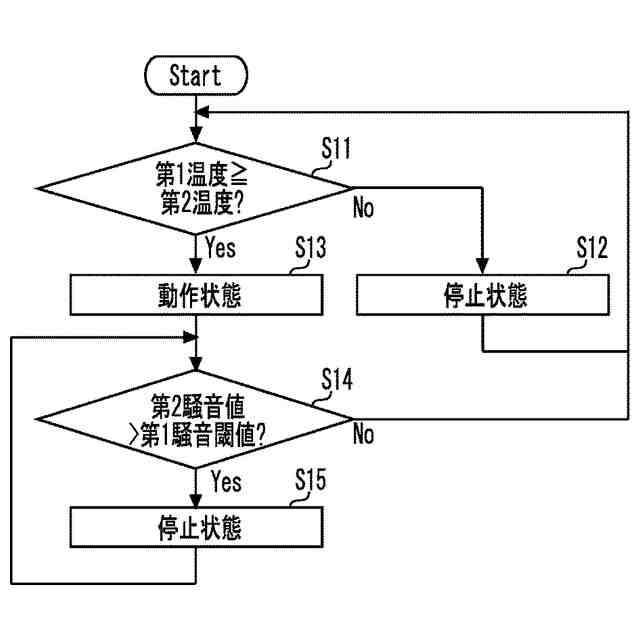

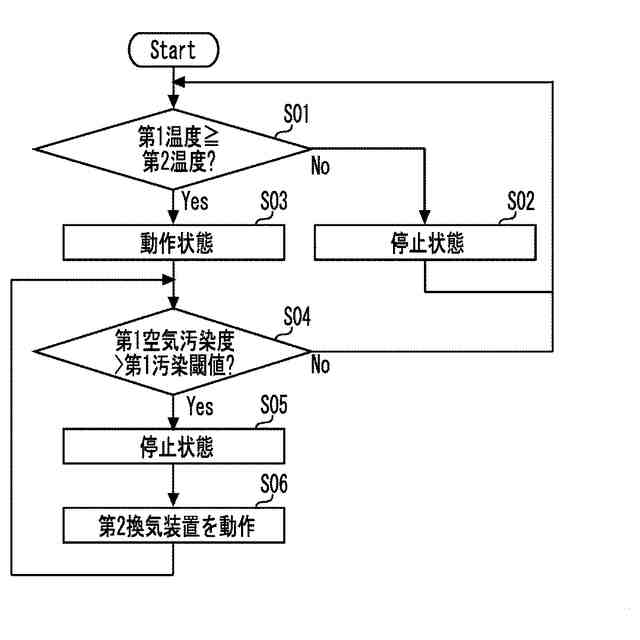

実施の形態1における換気システムの動作の例を示すフローチャートである。
実施の形態1における換気システムの動作の例を示すフローチャートである。
実施の形態2における換気システムが適用される住居の間取り図である。
実施の形態2における換気システムが適用された住居の要部の概念図である。
実施の形態1および2における通風装置の制御器のハードウェア構成図である。
【発明を実施するための形態】
【0010】
本開示を実施するための形態について添付の図面に従って説明する。なお、各図中、同一または相当する部分には同一の符号が付される。当該部分の重複説明は適宜に簡略化ないし省略される。
(【0011】以降は省略されています)
