公開番号2025084549
公報種別公開特許公報(A)
公開日2025-06-03
出願番号2023198531
出願日2023-11-22
発明の名称壁状改良体、地盤改良機、壁状改良体の施工方法
出願人株式会社竹中工務店,株式会社加藤建設
代理人弁理士法人太陽国際特許事務所
主分類E02D 3/12 20060101AFI20250527BHJP(水工;基礎;土砂の移送)
要約【課題】打ち継ぎ面での縦割れを抑制できる壁状改良体、地盤改良機、壁状改良体の施工方法を提供する。

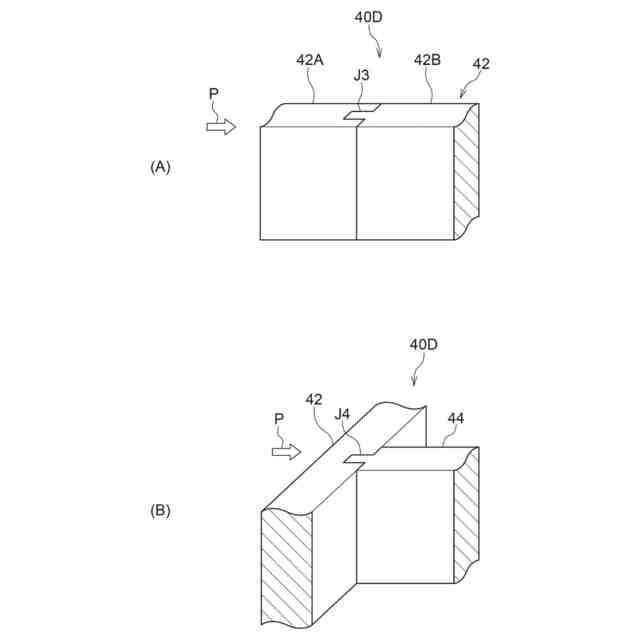

【解決手段】壁状改良体40Dは、地盤より高強度の改良材を用いて壁状に形成され、
平面視において、掘削方向に対し凸部と凹部とを備えた打ち継ぎ面J3を有する。
【選択図】図9
特許請求の範囲【請求項１】
地盤より高強度の改良材を用いて壁状に形成され、
平面視において、掘削方向に対し凸部と凹部とを備えた打ち継ぎ面を有する、
壁状改良体。
続きを表示（約 550 文字）【請求項２】
一方向に沿って配置された第一壁状体と、
端面が前記第一壁状体の側面に接し、前記第一壁状体と交わる方向に沿って配置された第二壁状体と、
を備え、
前記打ち継ぎ面は、前記端面に形成され、前記第二壁状体の掘削方向に対し凸部と凹部とを備えた、請求項１に記載の壁状改良体。
【請求項３】
地盤より高強度の改良材を吐出する吐出部と、
複数の転輪に巻かれた無限軌道と、

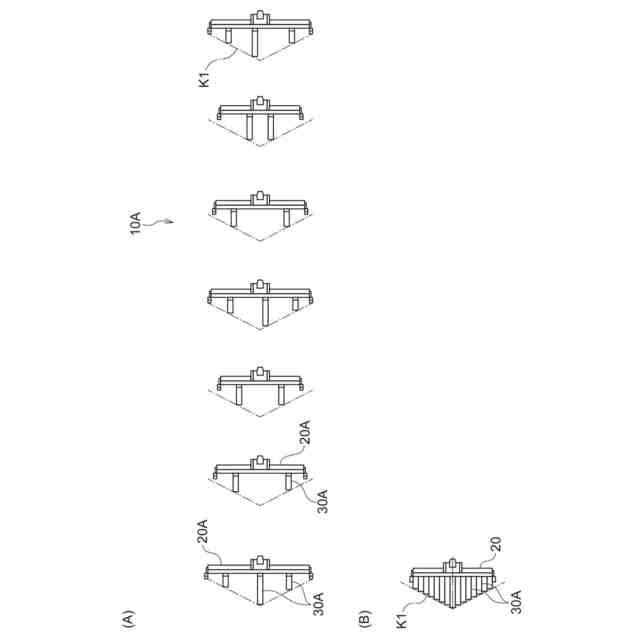

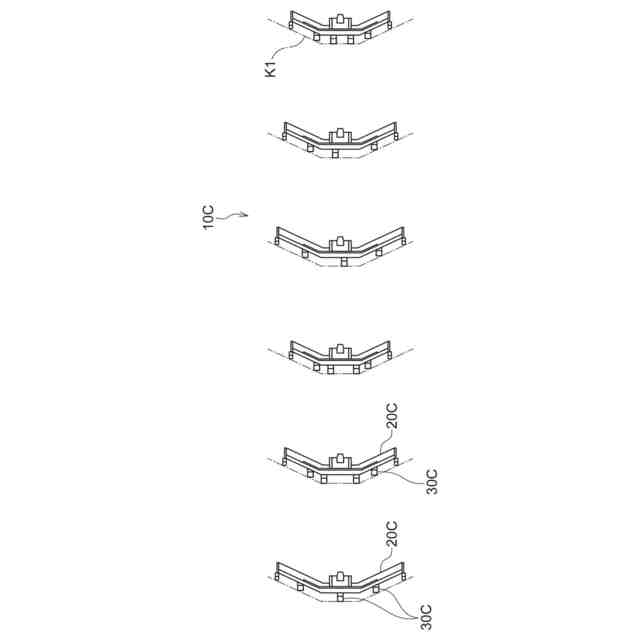

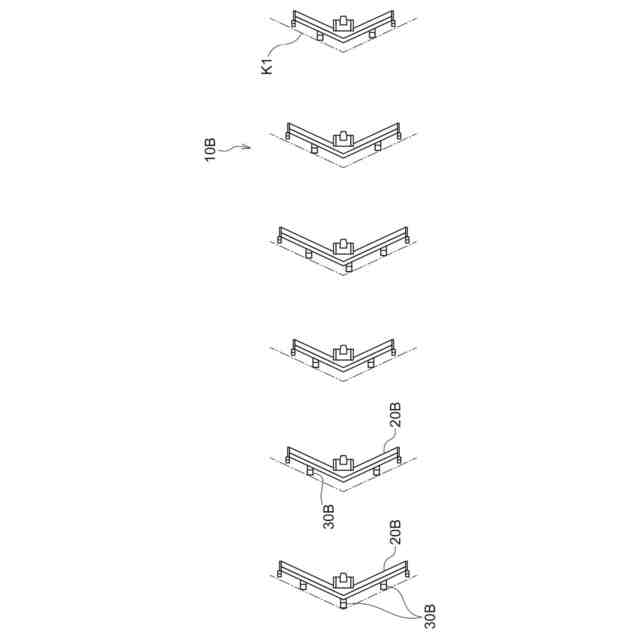

前記無限軌道の周方向に沿って複数配置された攪拌翼と、
前記攪拌翼にそれぞれ連結され、前記地盤を掘削し前記改良材と撹拌して地盤改良体を構築する複数の掘削爪と、
を備え、
前記無限軌道の回転に伴う前記複数の掘削爪の先端の軌跡が、掘削方向に対し凸部と凹部とを備えている、
地盤改良機。
【請求項４】
前記凸部を形成する前記掘削爪が固定された前記攪拌翼が、前記無限軌道に着脱可能に固定されている、
請求項３に記載の地盤改良機。
【請求項５】
請求項３又は４に記載の地盤改良機を用いて先行構築した壁状改良体を掘削し、請求項１および２の少なくとも一方の壁状改良体を形成する、
壁状改良体の施工方法。

発明の詳細な説明【技術分野】
【０００１】
本発明は、壁状改良体、地盤改良機、壁状改良体の施工方法に関する。
続きを表示（約 1,000 文字）【背景技術】
【０００２】

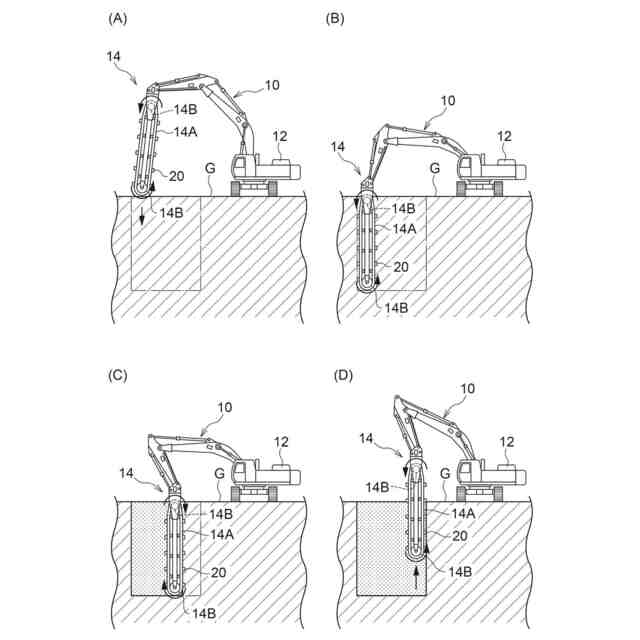

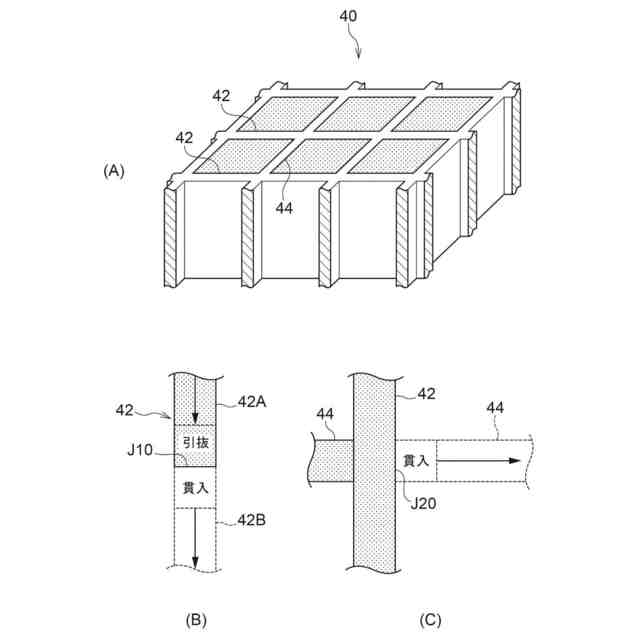

下記特許文献１には、トレンチャー式地盤改良装置を用いて壁状改良地盤を格子状に構築する技術が記載されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１０－１０６５４５号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
上記特許文献１に示されたように壁状改良地盤（壁状改良体）を構築する場合、当該壁状改良体の規模によっては、一日で構築作業が終了しない場合がある。このような場合、日を跨いで先行構築した部分と、後行構築した部分と、の打ち継ぎ面がコールドジョイントとなる虞がある。係る場合、壁状改良体の壁面に沿う水平力が作用した際に、打ち継ぎ面で縦割れが生じ易くなる。
【０００５】
本開示は、上記事実を考慮し、打ち継ぎ面での縦割れを抑制できる壁状改良体、地盤改良機、壁状改良体の施工方法を提供することを目的とする。
【課題を解決するための手段】
【０００６】

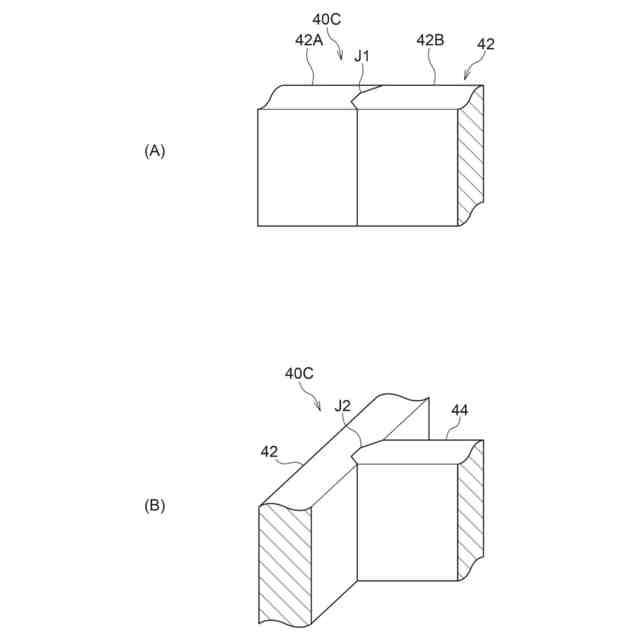

請求項１の壁状改良体は、地盤より高強度の改良材を用いて壁状に形成され、平面視において、掘削方向に対し凸部と凹部とを備えた打ち継ぎ面を有する。
【０００７】

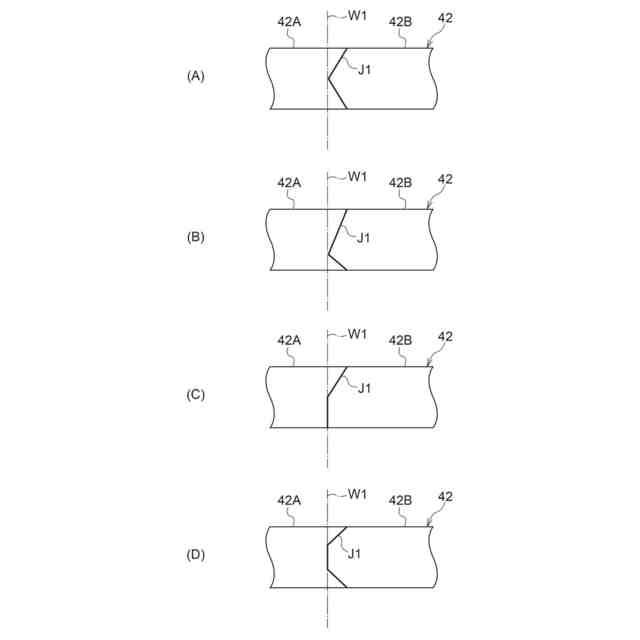

請求項１の壁状改良体では、打ち継ぎ面が、掘削方向に対し凸部と凹部とを備えているため、打ち継ぎ面が掘削方向に対し平坦、すなわち壁厚方向に沿う場合と比較して、打ち継ぎ面の面積が大きい。このため、打ち継ぎ面の前後の部分同士の付着面積が大きい。
【０００８】
これにより、地震時に壁状改良体の壁面に沿う水平力が作用した際に、打ち継ぎ面の前後の部分同士がずれにくく、打ち継ぎ面で縦割れが生じ難くなる。
【０００９】

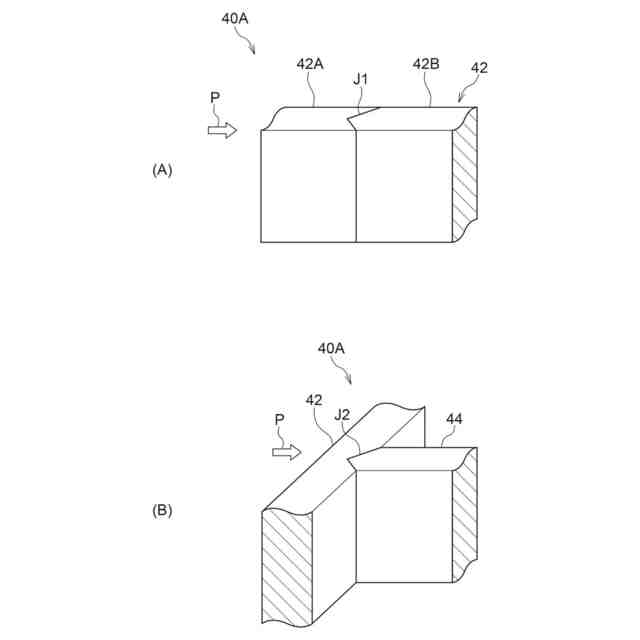

請求項２の壁状改良体は、請求項１に記載の壁状改良体において、一方向に沿って配置された第一壁状体と、端面が前記第一壁状体の側面に接し、前記第一壁状体と交わる方向に沿って配置された第二壁状体と、を備え、前記打ち継ぎ面は、前記端面に形成され、前記第二壁状体の掘削方向に対し凸部と凹部とを備えている。
【００１０】
請求項２の地盤改良体では、第一壁状体と、第一壁状体と交わる第二壁状体と、の間の打ち継ぎ面が、第二壁状体の掘削方向に対し凸部と凹部とを備えている。
（【００１１】以降は省略されています）
