特許ウォッチ

公開番号2025079309
公報種別公開特許公報(A)
公開日2025-05-21
出願番号2024150813
出願日2024-09-02
発明の名称切削用インサート及び刃先交換式切削工具
出願人ダイジェット工業株式会社
代理人個人
主分類B23C 5/20 20060101AFI20250514BHJP(工作機械;他に分類されない金属加工)
要約【課題】長辺部と短辺部とを有する平面四角形状で、短辺部の長さが短い切削用インサートを、径の大きい固定ネジを用いて工具本体に強固に取り付けられるようにする。

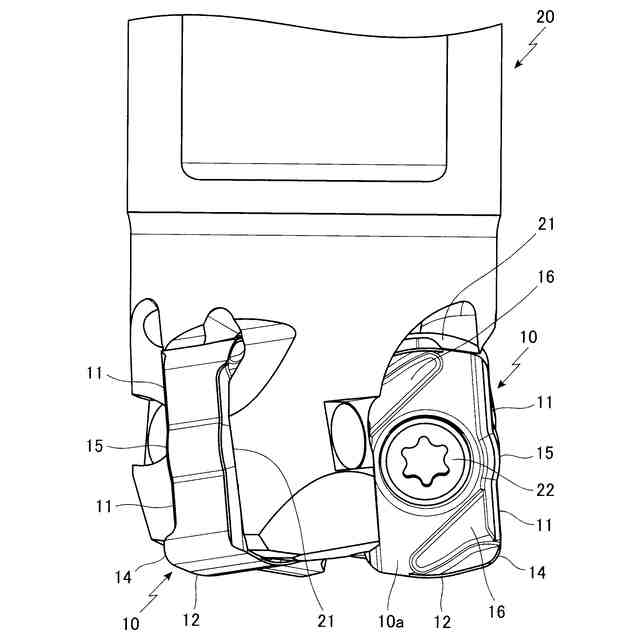

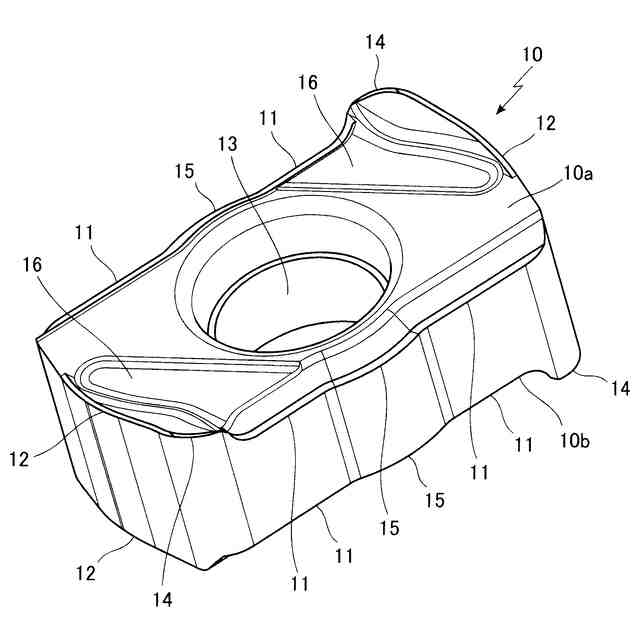

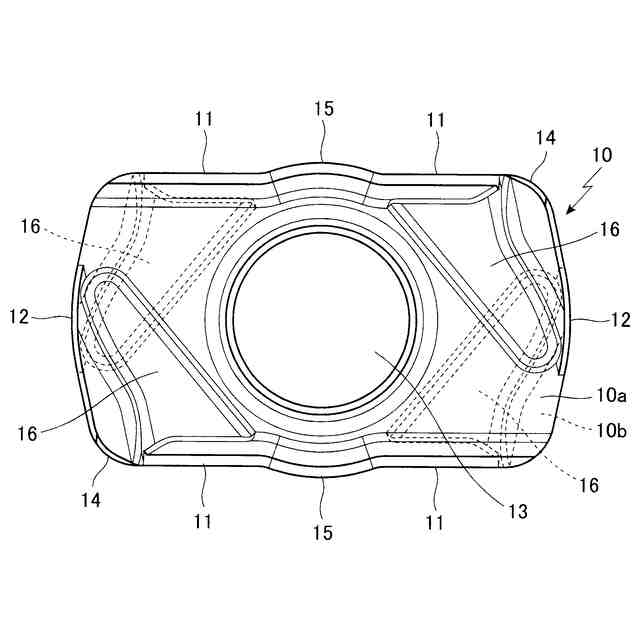

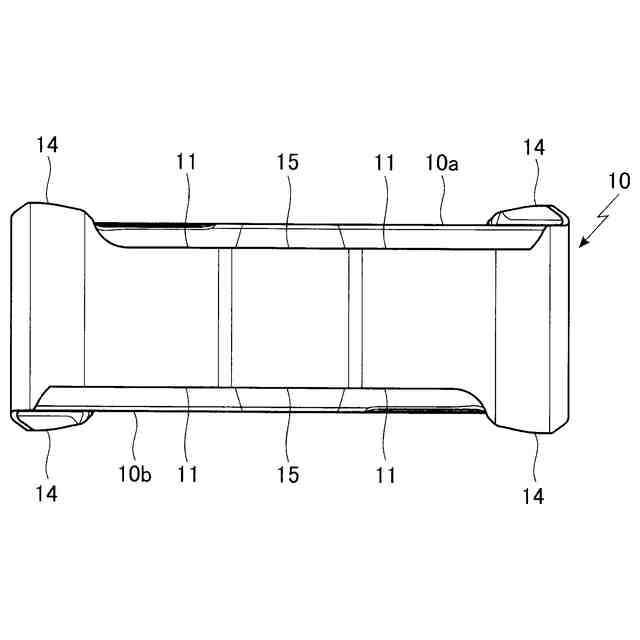

【解決手段】長辺部11と短辺部12とを有する平面略四角形状で、表面部10aと裏面部10bの中央部を貫通する固定用挿通穴13が設けられ、表面部と裏面部とにおけるそれぞれ対角した位置における彎曲した2つの角部にコーナー切れ刃14が形成された切削用インサート10において、表面部と裏面部とにおけるそれぞれ対向する直線状になった両側の長辺部の中央部に、固定用挿通穴の半径方向外方に円弧状に吐出した膨出部15を設けた。
【選択図】図6
特許請求の範囲【請求項１】
長辺部と短辺部とを有する平面略四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ対角する位置における彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートにおいて、前記の表面部と裏面部とにおけるそれぞれ対向する直線状になった両側の長辺部の中央部に、前記の固定用挿通穴の半径方向外方に円弧状に吐出した膨出部を設けたことを特徴とする切削用インサート。
続きを表示（約 1,000 文字）【請求項２】
請求項１に記載の切削用インサートにおいて、前記のコーナー切れ刃が形成された各角部における表面部及び裏面部に、それぞれ表面部や裏面部よりも厚み方向に低くなった凹部を設けたことを特徴とする切削用インサート。
【請求項３】

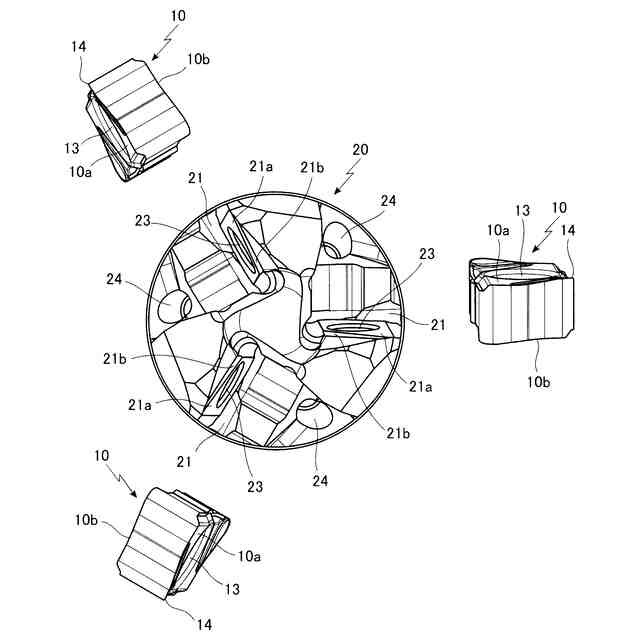

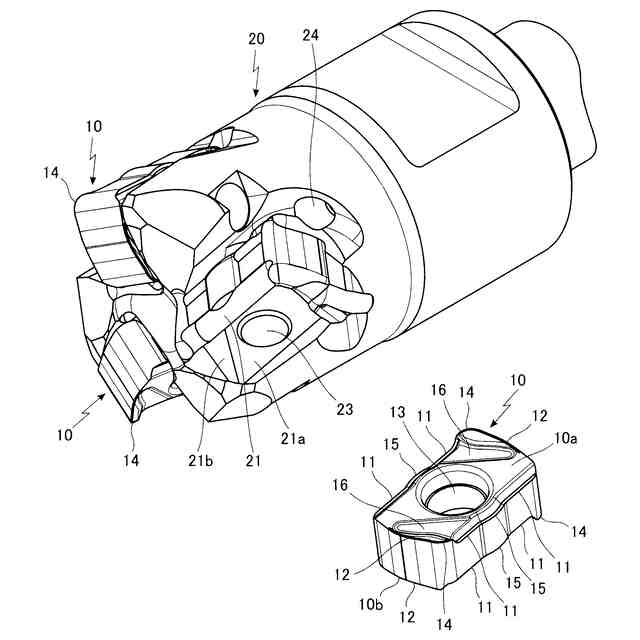

長辺部と短辺部とを有する平面略四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ対角する位置における彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートを使用し、前記の切削用インサートの表面部と裏面部との中央部を貫通する固定用挿通穴に固定ネジを通して、切削用インサートを工具本体に設けられたインサートポケット内に装着させ、前記のコーナー切れ刃によって被削材を切削させる刃先交換式切削工具において、前記の切削用インサートの表面部と裏面部とにおけるそれぞれ対向する直線状になった両側の長辺部の中央部に、前記の固定用挿通穴の半径方向外方に円弧状に吐出した膨出部を設けた切削用インサートを用い、前記の切削用インサートを工具本体のインサートポケット内に装着させた状態で、前記の切削用インサートの先端外周側に位置するコーナー切れ刃が、前記の長辺部の中央部の膨出部よりも工具本体の外周側に位置するようにしたことを特徴とする刃先交換式切削工具。
【請求項４】
請求項３に記載の刃先交換式切削工具において、前記の切削用インサートを前記の工具本体の先端部に設けたインサートポケット内に装着させるにあたり、切削用インサートを取り付ける前記のインサートポケットにおける取付面の工具本体先端部に、切削用インサートに接触しない逃げ部を設けたことを特徴とする刃先交換式切削工具。
【請求項５】
請求項３に記載の刃先交換式切削工具において、前記の切削用インサートとして、前記のコーナー切れ刃が形成された各角部における表面部及び裏面部に、それぞれ表面部や裏面部よりも厚み方向に低くなった凹部を設けたものを用い、前記の切削用インサートを工具本体の先端部に設けたインサートポケット内に装着させた状態で、切削用インサートにおける前記の凹部が、前記の工具本体に設けられたインサートポケットの取付面に接触しないようにしたことを特徴とする刃先交換式切削工具。
【請求項６】
請求項４又は請求項５に記載の刃先交換式切削工具において、前記の工具本体の先端部に、前記のインサートポケットを工具本体の周方向に３つ以上設けたことを特徴とする刃先交換式切削工具。

発明の詳細な説明【技術分野】
【０００１】
本発明は、工具本体に取り付けられて切削加工に用いられる切削用インサート及び前記の切削用インサートを工具本体に着脱自在に装着させた刃先交換式切削工具に関するものである。特に、長辺部と短辺部とを有する平面四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ対角する位置における彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートを用い、前記の切削用インサートの表面部と裏面部との中央部を貫通する固定用挿通穴に固定ネジを通して、切削用インサートを工具本体に設けられたインサートポケット内に装着させ、前記のコーナー切れ刃によって被削材を切削させる刃先交換式切削工具において、工具径の小さい工具本体に切削用インサートを取り付けるために、短辺部の長さが短い切削用インサートを用いた場合においても、径の大きい固定ネジを用いて切削用インサートを工具本体に強固に取り付けることができ、切削用インサートに設ける固定用挿通穴の穴径を大きくしても、切削加工時に切削用インサートが破損するのが防止されて、高送り加工等が安定して行えるようにした点に特徴を有するものである。
続きを表示（約 1,700 文字）【背景技術】
【０００２】
従来から、特許文献１～３に示されるように、長辺部と短辺部とを有する平面略四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ対角する位置における彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートを用い、切削用インサートの長辺部が工具本体の軸方向に沿うようにして、切削用インサートの表面部と裏面部との中央部を貫通する固定用挿通穴に固定ネジを通して、切削用インサートを工具本体に固定ネジにより着脱自在に装着させた刃先交換式切削工具が使用されている。
【０００３】
そして、前記のような刃先交換式切削工具を用いて、切削幅の狭いポケット加工を行うために、工具径の小さい工具本体を使用する場合、あるいは高能率な切削加工を目的として切れ刃の数を増やしたい場合には、この工具本体に取り付ける切削用インサートとして、短辺部の長さが短い切削用インサートを用いることが必要になる。
【０００４】
ここで、前記のように短辺部の長さが短い切削用インサートを、固定ネジにより工具本体に強固に取り付けるために、径の大きい固定ネジを用いる場合、切削用インサートの表面部と裏面部との中央部を貫通する固定用挿通穴の穴径を大きくすることが必要になる。
【０００５】
しかし、前記のように短辺部の長さが短い切削用インサートにおいては、前記の固定用挿通穴と切削用インサートの長辺部との間が狭くなって、固定用挿通穴と切削用インサートの長辺部との間の強度が低下し、高送り加工等の切削加工時に切削用インサートが破損する等の問題があった。
【０００６】
また、従来においては、特許文献４に示されるように、長辺部と短辺部とを有する平面略四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートにおいて、前記の表面部と裏面部とにおけるそれぞれ対向する直線状になった両側の長辺部の中央部を凹ますようにしたものも示されている。
【０００７】
しかし、このように表面部と裏面部とにおけるそれぞれ対向する直線状になった両側の長辺部の中央部を凹ますようにした場合、前記のように短辺部の長さが短い切削用インサートにおいては、前記の固定用挿通穴と切削用インサートの長辺部との間が狭くなって、固定用挿通穴と切削用インサートの長辺部との間の強度が著しく低下する等の問題があった。
【０００８】
さらに、前記のように切削用インサートを工具本体のインサートポケット内に装着させ、切削用インサートのコーナー切れ刃によって被削材を切削させるようにした場合、切削用インサートと接触するインサートポケットの取付面、特に、インサートポケットの取付面の先端内周側のコーナー部分に大きな負荷が加わって、工具本体の先端部が破損する等の問題もあった。
【先行技術文献】
【特許文献】
【０００９】
特許第５００７８５３号公報
特許第６５０７３５５号公報
特許第７４１７７１３号公報
特許第７１９７５７６号公報
【発明の開示】
【発明が解決しようとする課題】
【００１０】
本発明は、長辺部と短辺部とを有する平面略四角形状で、表面部と裏面部の中央部を貫通する固定用挿通穴が設けられると共に、表面部と裏面部とにおけるそれぞれ対角した位置における彎曲した２つの角部にコーナー切れ刃が形成された切削用インサートを用い、前記の切削用インサートの長辺部が工具本体の軸方向に沿うようにして、切削用インサートの表面部と裏面部との中央部を貫通する固定用挿通穴に固定ネジを通し、切削用インサートを工具本体に固定ネジにより着脱自在に装着させるようにした刃先交換式切削工具における前記のような問題を解決することを課題とするものである。
（【００１１】以降は省略されています）
