公開番号2025077795
公報種別公開特許公報(A)
公開日2025-05-19
出願番号2023190265
出願日2023-11-07
発明の名称遮断器システム
出願人日新電機株式会社
代理人弁理士法人 HARAKENZO WORLD PATENT & TRADEMARK
主分類H01H 9/54 20060101AFI20250512BHJP(基本的電気素子)
要約【課題】電流零ミス現象の発生を低減する、遮断器システムを実現する。
【解決手段】遮断器システム(1)は、1次巻線(8)に交流電源(3)が接続され、2次巻線(9)にリアクトル(6)が接続されたトランス(5)を備えた遮断器システムであって、トランスは、1次巻線および2次巻線が巻かれたコア(7)と、1次巻線または2次巻線における電流を計測するセンサ(12、14)と、を備え、コアにおける磁束変化を低減するように、トランスに対して電流を印加する。
【選択図】図3
特許請求の範囲【請求項１】
トランスを備えた遮断器システムであって、
前記トランスは、
電源が接続される１次巻線と、
リアクトルが接続される２次巻線と、
前記１次巻線および前記２次巻線が巻かれたコアと、
前記１次巻線または前記２次巻線における第１電流を計測するセンサと、を備え、
前記コアにおける磁束変化を低減するように、前記トランスに対して第２電流を供給する電流供給部を備える、遮断器システム。
続きを表示（約 570 文字）【請求項２】
前記トランスは、前記コアに巻かれた３次巻線を備え、
前記電流供給部は、前記３次巻線に対し、前記第２電流を供給する、請求項１に記載の遮断器システム。
【請求項３】
前記電流供給部は、前記２次巻線に対し、前記第２電流を供給する、請求項１に記載の遮断器システム。
【請求項４】
前記第２電流は、直流である、請求項１に記載の遮断器システム。
【請求項５】
前記第２電流は、振幅が増減を繰り返す直流である、請求項１に記載の遮断器システム。
【請求項６】
前記電源と前記１次巻線との間に設けられる遮断器を備え、
前記遮断器が開状態に切り替えられた後の期間に、前記電流供給部は、前記コアにおける磁束変化を低減するように、前記トランスに対して前記第２電流を供給する、請求項１から５のいずれか一項に記載の遮断器システム。
【請求項７】
前記電源と前記１次巻線との間に設けられる遮断器を備え、
前記遮断器が開状態に切り替えられた後の期間に、前記電流供給部は、前記リアクトルから前記２次巻線に供給される前記第１電流の減少分を補うように、前記トランスの前記２次巻線に対して前記第２電流を供給する、請求項３に記載の遮断器システム。

発明の詳細な説明【技術分野】
【０００１】
本発明は遮断器システムに関する。
続きを表示（約 1,500 文字）【背景技術】
【０００２】
特許文献１には、電源系統において、リアクトルによる無効電力を制御する可変制御リアクトルが開示されている。
【先行技術文献】
【特許文献】
【０００３】
特開２０１３－２１２０３１号公報
【発明の概要】
【発明が解決しようとする課題】
【０００４】
しかしながら、上述のような従来技術は無効電力の補償に用いることができるが、交流系統において事故が発生した際に、リアクトルで直流電流が生成されることになる。該直流電流は、電線等のインピーダンスによって減衰していき時系列変化する。そのため、リアクトルは、例えばトランスを介して２次側から１次側にも直流電流を流すことになる。そのため、トランスの１次側に設けられた遮断器において電流零ミス現象が発生することになり、リアクトルが、トランスの１次側での電源遮断の妨げとなる。
【０００５】
本発明の一態様は、電流零ミス現象の発生を低減する、遮断器システムを実現することを目的とする。
【課題を解決するための手段】
【０００６】
上記の課題を解決するために、本発明の一態様に係る遮断器システムは、トランスを備えた遮断器システムであって、前記トランスは、電源が接続される１次巻線と、リアクトルが接続される２次巻線と、前記１次巻線および前記２次巻線が巻かれたコアと、前記１次巻線または前記２次巻線における第１電流を計測するセンサと、を備え、前記コアにおける磁束変化を低減するように、前記トランスに対して第２電流を加える電流供給部を備える。
【発明の効果】
【０００７】
本発明の一態様によれば、電流零ミス現象の発生を低減することができる。
【図面の簡単な説明】
【０００８】
実施形態１に係る電源系統の要部の構成を示す回路図である。

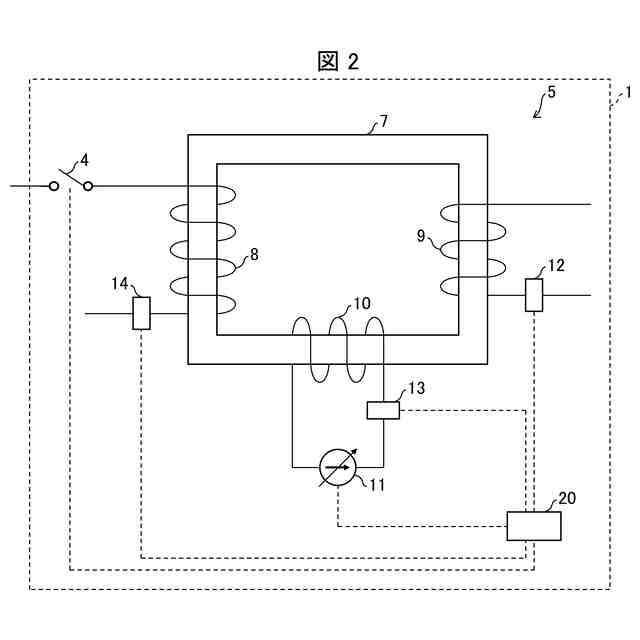

実施形態１に係るトランスの接続状態の詳細を示す図である。

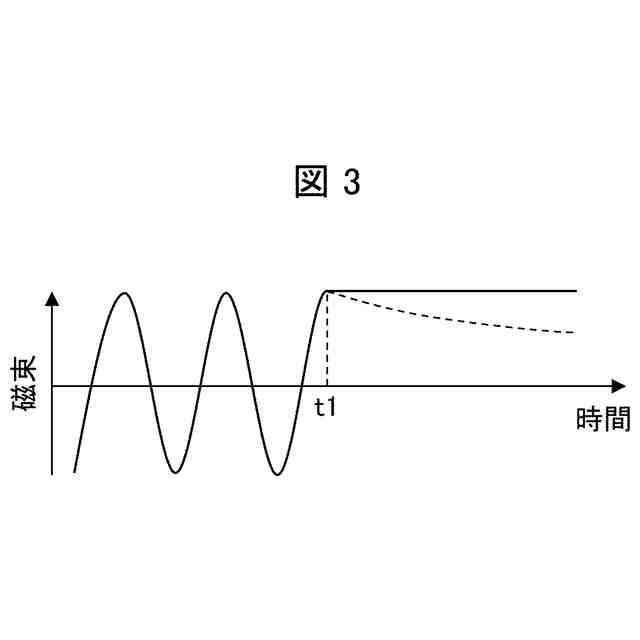

実施形態１に係るコアに生じる磁束を示すグラフである。

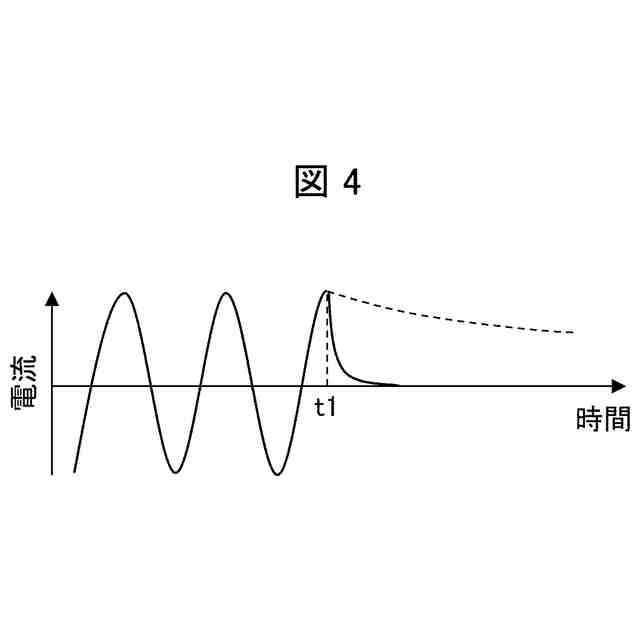

実施形態１に係る遮断器に入力される電流（１次巻線が出力する電流）を示すグラフである。

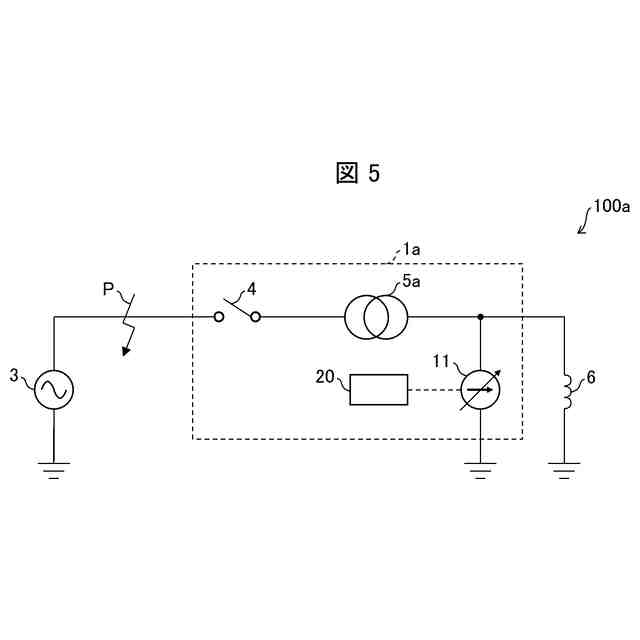

実施形態２に係る電源系統の要部の構成を示す回路図である。

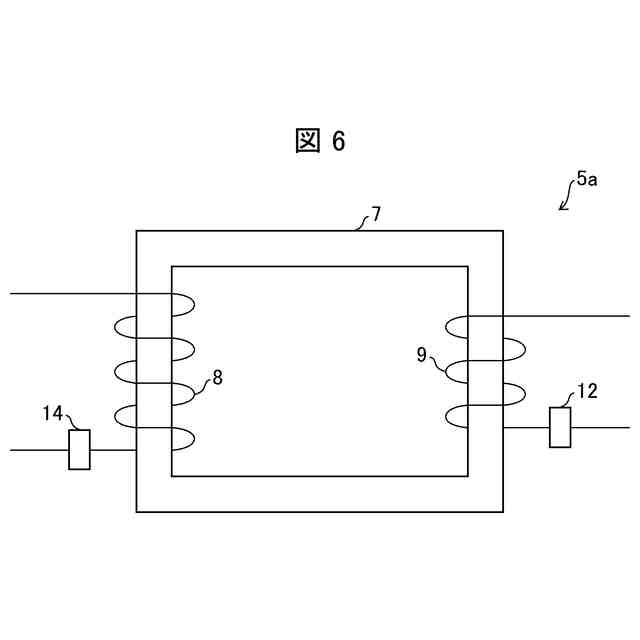

実施形態２に係るトランスの接続状態の詳細を示す図である。
実施形態２に係る２次巻線に入力される電流を示すグラフである。

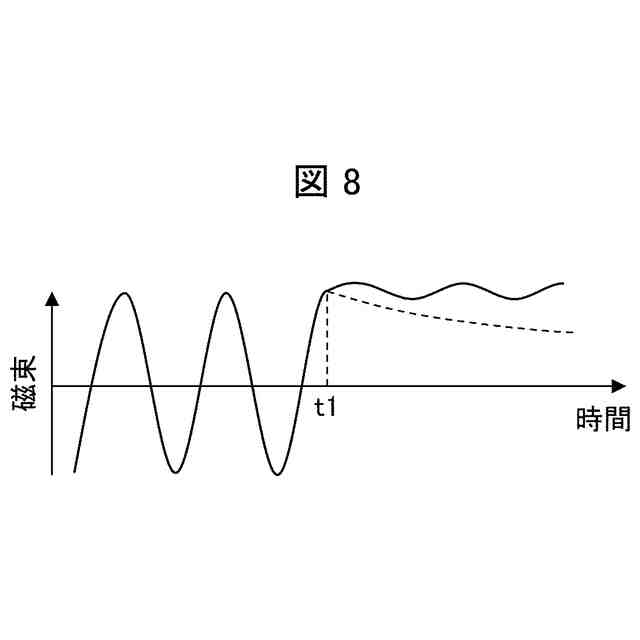

実施形態３に係るコアに生じている磁束を示すグラフである。

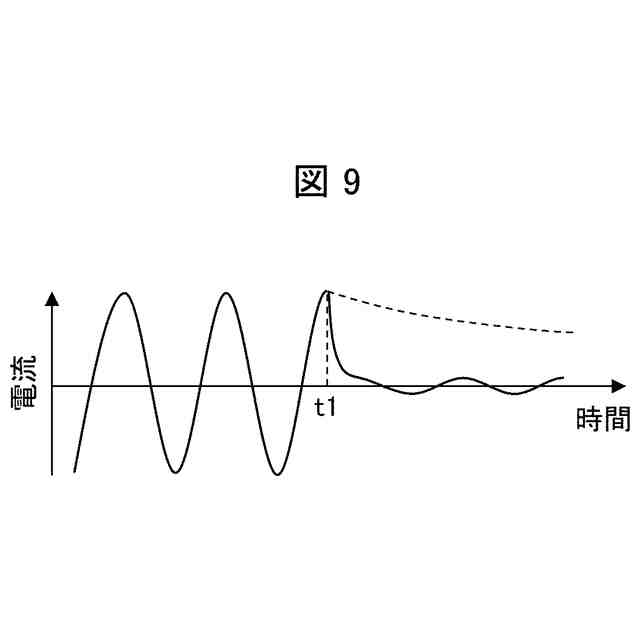

実施形態３に係る遮断器に入力される電流（１次巻線が出力する電流）を示すグラフである。
【発明を実施するための形態】
【０００９】
以下、本発明の一側面に係る実施の形態（以下、「本実施形態」とも表記する）を、図面に基づいて説明する。なお、図中同一または相当部分には同一符号を付してその説明は繰り返さない。
【００１０】
〔実施形態１〕
（電源系統１００の回路構成）

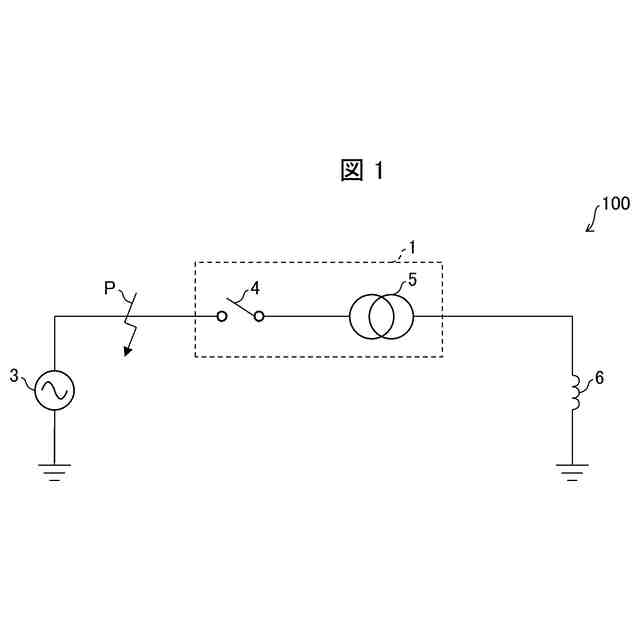

図１は、実施形態１に係る電源系統１００の要部の構成を示す回路図である。電源系統１００は、交流電源３と、遮断器４と、トランス５と、リアクトル６と、が直列に接続されている。つまり、トランス５の１次巻線に、交流電源３と遮断器４とが接続されている。遮断器４は、トランス５の１次巻線と交流電源３との間に設けられている。トランス５の２次巻線にリアクトル６が接続されている。リアクトル６は、例えば分路リアクトルである。
（【００１１】以降は省略されています）
